從 F2044 到 F2042：博世力士樂 IndraDrive C 雙編碼器伺服係統的離線診斷、通信識別與安全台架調試方法
在紙機、收卷、印刷、塗布、紡織、金屬加工及連續送料設備中，大功率伺服主軸係統往往不僅負責驅動電機旋轉，還承擔速度同步、張力控製、線速度計算、測量輥跟隨、位置補償和故障聯鎖等功能。因此，當一套 Bosch Rexroth IndraDrive C 驅動係統從現場拆下後送至維修單位，僅僅把三相電、24V 電源和電機重新接上，通常並不能立即實現“能上電、能使能、能低速轉動”的簡單測試。
這類係統的難點不在於單獨判斷功率模塊是否損壞，而在於識別原機的控製架構、編碼器拓撲、外部 I/O 電源、通訊控製權以及參數化邏輯。特別是帶有並行接口、串口主站控製和外部測量編碼器的 IndraDrive C 係統，驅動器上電後會依次檢查多個條件。一個故障被排除後，往往會出現下一層故障。因此，F2044 排除後出現 F2042，並不一定說明維修操作造成了新的損壞，反而可能意味著驅動器已經通過前一級檢測，開始進入更深層的反饋檢測階段。
本文以 HCS03.1 大功率 IndraDrive C 驅動器、CSB01.1C 可配置控製單元、外部測量輥編碼器及串口 PLC 主站控製架構為背景，係統說明離線檢修中應如何識別接口、分析報警、建立安全台架、連接調試軟件、臨時切換測試模式，並避免因盲目跳線、錯誤參數修改或錯誤編碼器替代而造成二次故障。
一、IndraDrive C 並不是普通變頻器，而是“功率部分 + 控製部分 + 參數係統”的組合體
IndraDrive C 的硬件結構由功率部分和控製部分組成。功率部分負責三相整流、直流母線、逆變輸出、製動斬波、熱管理和電機功率控製；控製部分負責運動控製、編碼器反饋處理、I/O、通訊、故障診斷、參數管理以及與 PLC 或 CNC 的數據交互。
以 HCS03.1E-W0150-A-05-NNBV 為例，該類驅動器屬於大功率緊湊型伺服驅動器，適用於約 18kW 至 110kW 級別的係統。型號中的 W0150 代表其電流等級和功率等級，通常用於主軸、大輥筒、張力係統、壓延設備、收卷設備及大型傳動設備。HCS03.1E-W0150 具有較高直流母線能量和較大短時電流能力，台架測試時不能按普通小功率伺服或變頻器的方式隨意試運行。
這類驅動器具有一個重要特點：控製部分通常是可更換、可配置的模塊。不同控製單元決定了驅動器支持的通訊方式、編碼器接口、I/O 數量、並行接口、SERCOS、Profibus、模擬量或位置控製功能。也就是說，功率部分型號相同，並不代表兩台驅動器的控製方式相同。
在維修過程中，必須同時確認以下三個層麵：
功率部分型號；
控製單元完整型號；
固件版本與現有參數集。
隻看 HCS03.1E-W0150-A-05-NNBV 並不能決定是否能通過 X15 啟動、是否支持本地 I/O 控製、是否依賴 PLC 通訊、是否配置了外部測量編碼器。真正決定這些邏輯的是控製單元型號、固件和原始參數。IndraDrive 的所有運行數據、控製邏輯和功能調用均依賴參數係統，因此“接線正確”並不自動等於“允許運行”。

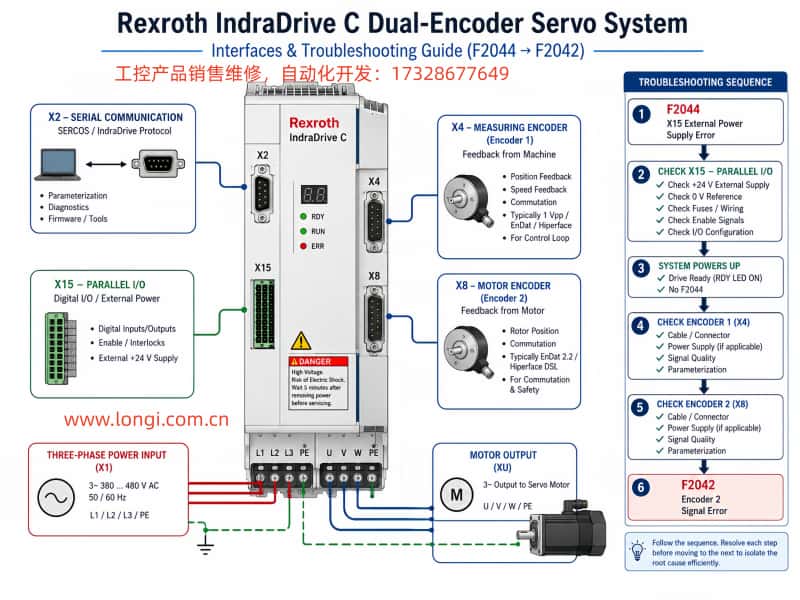

二、先識別控製單元，才能理解 X2、X4、X8 與 X15 的真實作用
在實際案例中，控製單元型號為：
CSB01.1C-PL-ENS-EN2-……
其中最重要的字段包括：
CSB01.1C = 可配置型單軸控製單元
PL = 帶並行接口功能
ENS = 標準電機反饋接口
EN2 = 第二編碼器/可選編碼器接口
“C”通常表示可配置型控製單元，與固定功能、不可自由擴展的基礎型控製器不同。可配置型控製單元可支持不同的主站方式、I/O 映射、編碼器功能、速度模式、定位模式及機械同步功能。
在該類控製單元上，幾個接口必須嚴格區分：
X2 = 串行接口，通常為 RS232
X15 = 並行 I/O 接口
X4 = 可選編碼器或測量編碼器接口
X8 = 標準電機編碼器接口或標準反饋接口
X3/X5等 = 主電、直流母線、電機輸出等功率接口
需要特別強調的是：接口編號並不是所有 IndraDrive 控製單元都完全相同。不同控製單元、不同選件、不同固件和不同項目配置下，X4、X8 的實際用途可能存在差異。因此，維修人員必須以原始電氣圖、控製單元型號、接口標簽和參數讀取結果為準，而不能根據“某一型號通常怎麽接”直接判斷。
在帶測量輥係統中，通常存在兩套反饋：
第一套反饋：電機編碼器
第二套反饋：測量輥、牽引輥、從動輥或線速度編碼器
電機編碼器用於電流閉環、速度閉環、換相、轉矩控製及主軸狀態反饋。測量輥編碼器用於反映材料真實線速度、滑差、張力變化、卷徑變化或機械同步關係。兩個編碼器承擔的功能不同，不能簡單互相替代。
在實際項目圖中，可以看到電機編碼器接入 X8，而測量輥編碼器接入 X4。此時，驅動器參數中已配置第二編碼器或測量編碼器功能。如果維修台架上隻帶來了驅動器和電機，沒有帶來測量輥編碼器及其電纜，驅動器就會在啟動自檢階段發現反饋不完整，從而產生編碼器故障。
三、F2044 與 F2042 的先後出現，是典型的“逐級診斷”過程
IndraDrive 的故障係統不是一次性把所有問題同時顯示出來，而是按照控製器啟動順序、參數檢查順序和硬件依賴關係逐步進行診斷。
在離線測試中，如果 X15 並行接口沒有外部 24V 電源，驅動器可能先顯示：
F2044
External power supply X15 error
X15 外部電源錯誤
該故障說明並行 I/O 接口的外部供電條件不滿足。對於帶 PL 並行接口的控製單元而言，X15 不隻是一個“可選插頭”。該接口涉及輸入、輸出、使能、狀態、聯鎖和外部設備邏輯，其 I/O 組通常需要正確的外部 24V 電源及公共 0V 參考。
當 X15 外部 24V 接好後，F2044 消失，驅動器繼續完成後續檢測。此時若出現：
F2042
Encoder 2: encoder signals incorrect
編碼器2：編碼器信號不正確
說明驅動器已經不再被 X15 外部供電故障阻止，而是進入了第二編碼器或可選編碼器的檢測過程。也就是說，F2044 消失後出現 F2042，通常不是“接了 X15 後弄壞了編碼器”，而是原來被 F2044 遮擋的下一層故障被顯示出來。
官方故障表中明確區分：
F2042 = Encoder 2: encoder signals incorrect
F2043 = Measuring encoder: encoder signals incorrect
F2044 = External power supply X15 error
因此，在維修時必須先確認參數中“Encoder 2”和“Measuring Encoder”分別對應哪個實際接口，不能僅根據故障名稱猜測。不同固件和項目參數可能將外部測量輥配置為編碼器2，也可能使用獨立的測量編碼器通道。
四、為什麽“X15 已接 24V”不等於“可以用 I/O 啟動電機”
很多維修人員在看到 X15 是並行 I/O 接口後，會自然認為隻要給某個端子加 24V，就可以實現啟動、停止、正轉和反轉。這種思路在普通變頻器、繼電器控製型驅動器或固定 I/O 型伺服中可能適用，但在 IndraDrive C 可配置控製單元上並不一定成立。
原因在於：X15 的輸入功能通常由參數映射決定。
同一個物理輸入針腳，在不同項目中可能被分配為：
Drive ON
Drive Halt
Fault Reset
Jog+
Jog-
Positive limit
Negative limit
Emergency stop input
Mode selection
Speed selection
PLC interlock
External enable
甚至可能被項目程序重新定義為完全不同的輔助邏輯。
因此，即使知道某些默認情況下某個引腳可作為 Drive ON，也不能直接假設現場項目仍采用默認配置。原機可能經過設備廠參數修改，PLC 也可能通過串口控製驅動器，而 X15 僅用於聯鎖、狀態輸出、測量輸入或安全輔助功能。
尤其是在原理圖中已經存在 PLC、RS485、RS232/RS485 轉換器和 X2 串口控製鏈時，必須優先判斷原驅動是否由通訊主站控製。
如果原係統結構為：
PLC 串口模塊
↓
RS485
↓
HAS05.1-005 RS232/RS485 轉換器
↓
驅動器 X2
則表示 PLC 很可能通過 X2 向驅動器發送控製字、速度給定、狀態切換、故障複位和運行命令。此時，X15 隻是底層並行 I/O 接口，不一定擁有主控製權。
因此，“接上 X15 供電”和“通過 X15 啟動電機”是兩個完全不同的概念。
前者是讓控製器通過 I/O 供電檢查；後者則需要控製權、參數映射、使能鏈、運行模式和速度給定均正確配置。

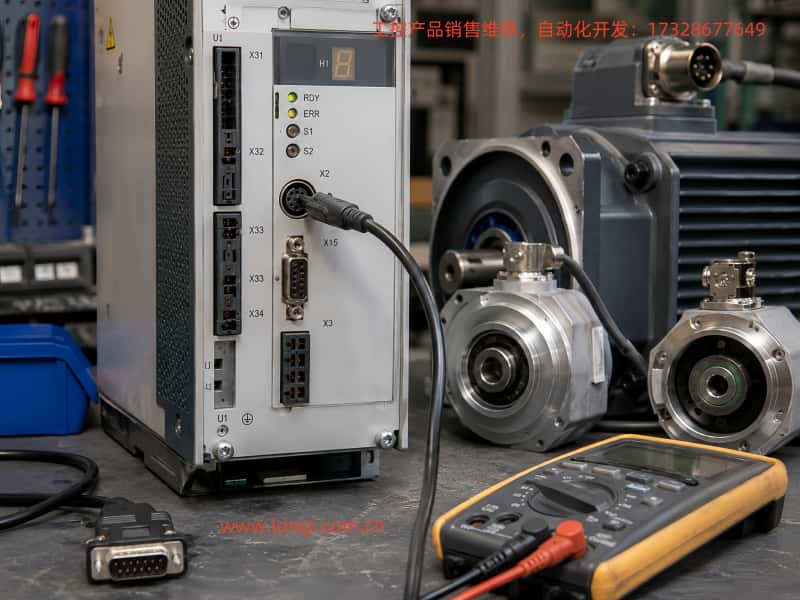

五、X2 串口是關鍵診斷入口，但必須分清 RS232、RS485 與 USB-TTL
IndraDrive C 的 X2 接口通常為 8 針 Mini-DIN RS232 串行接口。該接口可用於：
參數讀取
參數寫入
診斷
故障記錄讀取
固件維護
DriveTop 或 IndraWorks 調試
串口主站控製
外接 RS232/RS485 轉換器
X2 的官方針腳定義為：
1 = RTS
2 = CTS
3 = TxD
4 = GND
5 = RxD
6 = Vcc
7 = n.c.
8 = n.c.
其中最關鍵的通信針腳為：
X2-3 = 驅動發送 TxD
X2-5 = 驅動接收 RxD
X2-4 = 通信參考地 GND
X2-6 為 Vcc，屬於接口供電針腳，不應當作為普通 PC 串口連接線隨意接入電腦。X2-1 與 X2-2 為 RTS/CTS 硬件握手信號，在部分連接方式下可能不使用，但不能默認短接或隨意外接。官方資料明確指出，X2 是 8 針 Mini-DIN 串行接口，建議直連 PC 時使用 IKB0041 電纜。
連接電腦時，應使用真正的 USB-RS232 轉換器，而不是 USB-TTL 模塊。
必須注意以下區別：
USB-RS232：輸出真正 RS232 電平，可用於 X2
USB-TTL：輸出 3.3V 或 5V TTL 電平，不可直接代替 RS232
USB-RS485：差分 A/B 通訊，不可直接接 X2
錯誤使用 USB-TTL 或 RS485 模塊，不僅可能導致無法通訊，還可能使接口遭受異常電平風險。
如果電腦沒有實體 COM 口，可使用質量較好的 USB-RS232 轉換器。連接線應采用交叉關係：
驅動 X2-3 TxD → PC DB9-2 RxD
驅動 X2-5 RxD → PC DB9-3 TxD
驅動 X2-4 GND → PC DB9-5 GND
原機若采用 HAS05.1-005，則其作用是將驅動器的 RS232 接口轉換為 RS485，以便與 PLC 的 RS485 串口模塊連接。也就是說，現場 PLC 側看到的是 RS485，但驅動器 X2 本身仍是 RS232。IndraDrive 的串口支持 ASCII 和 SIS 協議，並可用於參數讀寫、診斷和固件服務。
六、標準四鍵麵板的能力有限，不能替代完整調試軟件
IndraDrive C 常見的標準四鍵麵板一般包括：
Esc
上箭頭
下箭頭
Enter
該麵板主要用於：
查看當前狀態
查看故障代碼
查看部分診斷文字
查看菜單
執行某些命令
進入部分啟動菜單
確認或取消部分操作
標準四鍵麵板適合現場快速診斷，但並不適合大規模參數備份、參數比較、通訊設置、編碼器配置、I/O 重新映射或複雜控製模式切換。
在帶通訊控製、外部編碼器和可配置 I/O 的係統中，僅依靠四鍵麵板通常無法安全地完成以下工作：
導出完整參數集
比較原始參數與修改後參數
查看所有 P-0- 參數
查看所有 S-0- 狀態參數
確認第二編碼器的類型和接口分配
修改外部編碼器配置
臨時切換控製源
檢查串口參數
檢查 I/O 在線狀態
恢複修改前參數
如果需要修改參數，通常有兩種更合理的方式：
方式一：IndraWorks Ds / IndraWorks Engineering
方式二：Comfort Control Panel
Comfort Control Panel 能夠進行更完整的參數瀏覽和編輯，但對於維修單位而言，調試軟件通常更適合，因為軟件可以備份、導出、比較和恢複參數，能直觀看到驅動狀態、I/O、編碼器、通訊、速度、電流、母線電壓及故障曆史。
對於帶有原始項目參數的設備，優先使用軟件而不是麵板逐項修改，能夠顯著降低誤改參數後無法恢複的風險。
七、Easy Startup 是臨時測試工具，不是永久替代原 PLC 控製的方案
IndraDrive 係統提供 Easy Startup 功能，其目的不是永久改變機器控製架構，而是在調試、維修、首次啟動或臨時測試期間，快速讓驅動進入一種相對簡化的測試狀態。
通過命令參數 P-0-4085，可以激活 Easy Startup 模式。該模式啟動後，驅動會關閉 SERCOS 或 Profibus 等主站通訊控製，自動進入參數化和操作狀態。重要的是，Easy Startup 的參數修改通常保存在易失性存儲區，控製電源重新上電後會恢複原來的控製邏輯。
這意味著 Easy Startup 的主要價值在於：
臨時脫離原主站控製
驗證驅動器能否進入基本運行狀態
驗證編碼器、電機和功率部分是否正常
驗證低速、低轉矩運行能力
避免永久修改原 PLC 控製架構
但 Easy Startup 並不是萬能方案。若驅動器存在編碼器故障、外部 I/O 電源故障、急停鏈故障、Drive Halt 有效、主接觸器未建立、製動電阻異常或參數缺失，仍然無法正常運行。
更重要的是，Easy Startup 不能代替原設備的機械同步、測量輥控製、張力邏輯和生產工藝邏輯。它僅用於維修台架上的低風險驗證，不應作為客戶現場長期運行模式。
八、外部測量輥編碼器不能隨意“屏蔽”，更不能永久用假編碼器替代
當驅動器報 F2042 或 F2043 時，維修人員常見的第一反應是“把編碼器禁用掉”。這種做法在某些純電機速度控製係統中可能可行，但在帶測量輥、張力控製、同步送料或卷徑計算的係統中，風險極高。
外部測量編碼器可能參與以下功能：
材料線速度測量
輥徑變化補償
收卷同步
張力閉環
滑差檢測
加減速同步
定長控製
糾偏控製
工藝速度比計算
因此，若永久取消該編碼器，驅動器可能不再報故障，但設備運行邏輯可能已經失效。表現形式包括：
速度比例錯誤
卷徑計算錯誤
收卷張力不穩
材料打滑
計長不準
同步偏差
低速爬行
速度突變
過張力或斷帶
在維修台架中，如果目標僅是確認驅動器、電機、功率部分和主編碼器基本正常，可以采取臨時措施：
接回原測量編碼器
接回原測量輥及電纜
通過軟件臨時解除可選編碼器配置
使用符合電氣規格的測試編碼器
通過 Easy Startup 進行低速驗證
但任何臨時措施都必須滿足一個原則：
測試結束後必須恢複原始參數和原始反饋結構。
對於原來使用 A/A-、B/B-、Z/Z- 的 5V 差分增量編碼器，測試編碼器必須確認輸出類型為差分 TTL 或 RS422，不可使用單端 NPN、PNP、開集電極或 24V 脈衝編碼器。即使電氣接口兼容，脈衝數不同也可能使線速度、同步比或計長比例失真。
九、從報警處理角度看，正確順序比“快速讓電機轉”更重要
大功率伺服維修中，最危險的做法不是“沒有讓電機轉起來”，而是“在控製邏輯未確認的情況下讓電機突然轉起來”。
對於帶雙編碼器、串口主站和並行 I/O 的 IndraDrive C 係統，建議按照以下順序進行離線診斷。
1. 識別硬件型號
記錄：
功率部分型號
控製單元型號
固件版本
電機型號
電機編碼器類型
製動電阻型號
外部編碼器類型
原 PLC 型號
原通訊轉換器型號
不要隻記錄驅動器大標簽。控製單元型號、固件和電機編碼器型號往往決定了測試方式。
2. 保存原始接線和原始參數
在拆線前拍照並記錄：
X15 原線束
X2 通訊線
X4/X8 編碼器線
三相輸入線
電機動力線
製動電阻線
24V 電源線
接地線
原 PLC 端子編號
有條件時，應先用軟件導出參數集。參數文件比單獨記錄幾個參數更可靠，因為許多控製邏輯並不是由單個參數決定，而是由多個參數、映射表和狀態機共同決定。
3. 先處理 X15 外部 24V
如果出現 F2044，必須先確認：
X15 外部 24V 是否存在
公共 0V 是否正確
各 I/O 電源組是否滿足要求
插頭針號是否確認正確
外部電源是否為穩定 PELV 24V
保險絲、壓接和接頭是否可靠
在 F2044 未排除前，不應繼續討論編碼器、通訊或運行命令，因為驅動器尚未完成基礎 I/O 電源檢查。
4. 再處理編碼器故障
F2044 排除後，如出現 F2042 或 F2043，應檢查：
電機編碼器與測量編碼器分別接在哪個接口
原圖紙中 X4/X8 的定義
編碼器供電是否正常
反饋電纜是否斷芯
插頭針腳是否彎曲
屏蔽層是否可靠
A/A-、B/B-、Z/Z- 是否為差分信號
編碼器是否有機械損壞
參數是否要求該編碼器存在
不能因“接口空著”就直接判斷驅動器壞，也不能因“電機編碼器正常”就忽略測量輥編碼器。
5. 最後才討論控製源
待基礎供電、編碼器、主電和安全鏈確認後，才判斷控製權來自哪裏：
PLC 串口主站
Profibus
SERCOS
模擬量
並行 I/O
Easy Startup
本地調試軟件
控製源沒有確認之前，不應直接給 X15 某個輸入加 24V 試圖啟動電機。
十、參數修改必須遵循“先備份、後修改、可恢複、少改動”的原則
IndraDrive 的參數體係中，P-0- 參數通常為廠商或應用參數，S-0- 參數通常為標準化係統參數或狀態參數。不同參數對應編碼器、通訊、速度、位置、I/O、運行模式、故障處理和機械邏輯。
參數修改的最大風險在於：一個表麵上看似簡單的參數，可能同時影響多個功能。
例如，修改編碼器配置後，可能導致：
反饋類型不匹配
位置窗口異常
速度計算錯誤
換相偏差
外部同步失效
測量輥比例錯誤
參數檢查不通過
啟動狀態機無法完成
修改控製源後，可能導致：
PLC 控製字失效
驅動等待錯誤控製字
I/O 不響應
通訊狀態異常
運行模式不一致
安全鏈邏輯錯位
因此，任何參數修改前都應完成以下動作：
讀取並保存完整參數集
記錄固件版本
記錄控製單元型號
記錄修改前原值
僅修改必要參數
測試後恢複原值
重新上電確認恢複原控製邏輯
最不應執行的操作包括：
未經備份直接 Load Defaults
未經確認直接恢複出廠
未經確認加載 MMC 參數
隨意執行參數複製命令
永久關閉外部編碼器
永久切換到本地 I/O 模式
擅自升級固件
在老舊設備中，原始參數通常已與機械結構、PLC 程序、編碼器分辨率、減速比、張力算法和工藝節拍深度綁定。即使驅動器能在新參數下“轉起來”，也不能說明原設備能夠安全恢複生產。

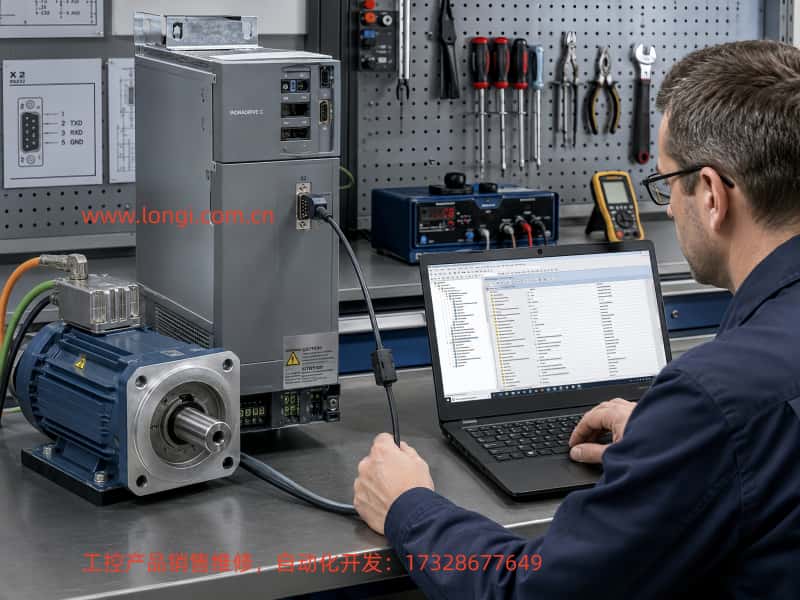

十一、台架試轉必須區分“驅動正常”與“設備可恢複生產”
維修單位經常需要回答客戶一個問題：“這個驅動器和電機到底是不是好的？”
這個問題不能隻用“能不能轉”來判斷。
一套大功率伺服係統至少應分為四個層級進行驗證。
第一級：控製器上電與基本診斷正常
確認：
麵板能亮
無致命硬件故障
控製器識別正常
固件正常
無 F2044
無關鍵編碼器故障
可讀取參數
可建立軟件連接
第二級：反饋與安全鏈正常
確認：
電機編碼器正常
外部編碼器正常或臨時解除正確
溫度反饋正常
製動邏輯正常
急停鏈正常
Drive Halt 狀態正確
接地可靠
主接觸器邏輯正常
第三級：低速、低轉矩運行正常
確認：
電機方向正確
低速無異常噪音
電流平衡
速度反饋穩定
無編碼器跳變
無母線異常
無振動異常
停車過程正常
第四級：帶載與工藝功能正常
確認：
測量輥速度正確
同步比例正確
張力穩定
速度跟隨正常
加減速無異常
工藝聯鎖正常
PLC 通訊正常
客戶原程序恢複正常
隻有完成第四級，才能說設備係統恢複正常。前三級隻能說明驅動器、電機和部分控製鏈具備基本運行能力。
對於約 30kW、190Nm 級別的大功率電機，台架測試必須采取機械固定、空載或低負載、低速、短時運行、可快速斷開主接觸器、具備急停和防護罩等措施。不得將未固定的電機放置在地麵或工作台上直接高速試轉。
十二、建立標準化維修記錄，可顯著提高後續效率
對於 IndraDrive C 這類項目，最有價值的交付物不隻是“修好了”，而是一份完整的診斷記錄。
建議維修記錄至少包括：
驅動器完整型號
控製單元完整型號
固件版本
電機型號
電機編碼器型號
外部編碼器型號
原始報警代碼
報警出現順序
X15 外部24V狀態
X2 通訊狀態
X4/X8 接線定義
原 PLC 型號
原通訊方式
參數備份文件名
修改過的參數及原值
台架測試速度
台架測試電流
台架測試時間
恢複原參數確認結果
例如，本類案例中，故障順序可以記錄為：
初始狀態：X15 未接外部24V
第一次故障：F2044，X15外部電源異常
處理措施：補齊X15外部24V及公共0V
第二次故障：F2042，編碼器2信號錯誤
原因分析：原係統存在測量輥編碼器，台架未帶回
後續措施：通過X2連接IndraWorks Ds讀取參數，確認外部編碼器配置和原控製源
這種記錄方式可以幫助維修人員快速區分：
硬件故障
接線缺失
外部傳感器缺失
參數依賴
PLC 通訊控製
台架條件不完整
也能避免把“離線測試條件不完整”誤判為“驅動器內部損壞”。
結語
博世力士樂 IndraDrive C 係統的維修難點，通常不在於某一個故障代碼本身，而在於理解故障代碼背後的係統結構。
F2044 指向 X15 外部 I/O 供電條件，F2042 指向第二編碼器反饋條件，X2 指向串口通訊與軟件調試入口，X15 指向可配置並行 I/O，X4 與 X8 則可能分別承擔測量反饋和電機反饋功能。隻要原係統包含 PLC、RS485、RS232/RS485 轉換器、測量輥編碼器和可配置控製單元，就不能把它當作普通變頻器，通過幾根啟停線就直接試運行。
正確的維修路徑應當是：
確認型號
→ 保存原始資料
→ 排除基礎供電故障
→ 確認編碼器拓撲
→ 識別原通訊控製方式
→ 通過 X2 和 IndraWorks Ds 讀取參數
→ 臨時建立安全測試條件
→ 低速驗證驅動與電機
→ 恢複原始參數和控製邏輯
→ 回到現場驗證工藝功能
隻有將功率部分、控製單元、通訊主站、外部 I/O、編碼器係統、參數文件和機械工藝結合起來分析，才能真正完成一套 IndraDrive C 大功率伺服係統的可靠診斷與修複。
