AnyHz FST-650變頻器 Err20 編碼器故障深度解析與現場診斷方法

引言

在現代工業自動化係統中，變頻器已經從簡單的電機調速設備發展成為集電機控製、速度反饋、轉矩管理、通信控製和故障診斷於一體的智能驅動係統。尤其是在機床、起重、印刷、紡織、包裝、冶金等對速度精度和動態響應要求較高的應用場合，帶編碼器反饋的閉環矢量控製已經成為常見方案。

AnyHz（佛斯特）FST-650係列矢量通用型變頻器是一款支持V/F控製、無PG矢量控製以及帶編碼器閉環矢量控製的高性能驅動產品。該係列變頻器在使用過程中，如果顯示屏出現 Err20 故障代碼，通常意味著係統檢測到了編碼器反饋異常，即：

Err20 = Encoder fault（編碼器故障 / PG卡故障）

該故障並不一定代表編碼器本身損壞，實際維修過程中，大量Err20案例最終被確認是由於參數設置錯誤、編碼器類型不匹配、PG卡連接異常、電源缺失或者控製方式選擇錯誤造成。

本文將結合FST-650係列變頻器控製原理，對Err20故障產生機理、常見原因、診斷流程以及維修方法進行係統分析，為工程技術人員提供完整的故障排查思路。

一、FST-650變頻器Err20故障原理分析

1.1 編碼器在閉環矢量控製中的作用

普通變頻器采用開環控製方式時，變頻器根據輸出電壓、電流和設定頻率推算電機運行狀態。

例如：

• 給定50Hz頻率；

• 輸出對應電壓；

• 根據電機模型估算轉速。

這種方式不需要速度反饋，因此不需要編碼器。

但是，在閉環矢量控製模式下，變頻器需要實時知道電機實際轉速和轉子位置。

此時控製係統形成：

速度給定
   ↓
變頻器控製算法
   ↓
IGBT輸出三相電
   ↓
電機運行
   ↓
編碼器檢測實際速度
   ↓
PG卡處理反饋信號
   ↓
反饋給CPU
   ↓
調整輸出

編碼器相當於變頻器的“眼睛”。

如果編碼器信號丟失，變頻器無法判斷：

• 電機當前轉速；

• 電機旋轉方向；

• 轉子磁場位置；

• 實際速度誤差。

因此係統會觸發Err20保護。

二、FST-650 Err20故障對應原因

根據FST-650係列說明書，Err20主要包含以下幾個可能原因：

2.1 編碼器類型設置錯誤

這是現場最常見的問題之一。

FST-650支持多種編碼器形式：

• 增量式AB編碼器；

• AB+Z編碼器；

• UVW編碼器；

• Resolver旋變編碼器。

不同編碼器輸出形式完全不同。

例如：

實際安裝：

增量編碼器
A+B+

但是參數設置：

UVW編碼器

那麽：

雖然編碼器本身正常，

但是CPU收到的數據格式錯誤。

最終表現：

啟動時報Err20。

2.2 編碼器接線錯誤

編碼器通常包含：

如果其中任何關鍵線路異常：

例如：

• +5V斷線；

• GND接觸不良；

• A/B相接反；

• 屏蔽線處理錯誤；

都會造成Err20。

2.3 編碼器損壞

編碼器屬於精密電子元件，長期運行可能出現：

• 光電元件老化；

• 內部芯片損壞；

• 軸承損壞導致碼盤偏移；

• 進水腐蝕；

• 機械衝擊損壞。

典型現象：

上電：

正常。

運行：

立即Err20。

原因：

靜止時CPU沒有檢測速度變化；

運行後需要反饋信號，

發現無脈衝輸入，

因此報警。

2.4 PG卡故障

FST-650閉環控製通常需要安裝PG反饋卡。

PG卡負責：

編碼器信號 → 電平轉換 → 濾波 → CPU識別

如果PG卡損壞：

即使編碼器輸出正常，

CPU仍然收不到反饋。

常見故障：

• 輸入光耦損壞；

• 5V轉換異常；

• RS422接收芯片損壞；

• 插針接觸不良。

三、現場維修第一步：確認是否真的需要編碼器

很多Err20維修案例，根本原因不是硬件。

而是：

設備根本沒有安裝編碼器，但是參數設置成閉環矢量控製。

例如：

原設備：

普通電機

↓

維修人員更換參數

↓

誤設置：

閉環矢量控製

↓

變頻器啟動

↓

尋找編碼器反饋

↓

沒有信號

↓

Err20

檢查控製模式參數

進入變頻器參數：

檢查：

F0組
控製方式

如果設置：

閉環矢量控製

必須具備：

• 編碼器；

• PG卡；

• 正確參數。

如果現場沒有這些配置：

建議修改：

V/F控製

或者：

無PG矢量控製

然後重新啟動。

四、Err20詳細診斷流程

下麵提供一個實際維修流程。

第一步：確認故障是否立即出現

觀察：

情況A：

上電立即Err20

說明：

重點檢查：

• 參數設置；

• PG卡；

• 編碼器通訊。

情況B：

運行後出現Err20

說明：

重點檢查：

• 編碼器輸出；

• 編碼器電纜；

• 幹擾問題。

第二步：檢查是否安裝PG卡

打開變頻器控製部分。

觀察：

是否存在：

PG擴展板

如果：

沒有PG卡，

但是參數為：

閉環矢量控製。

基本可以確定：

參數錯誤。

第三步：檢查編碼器電源

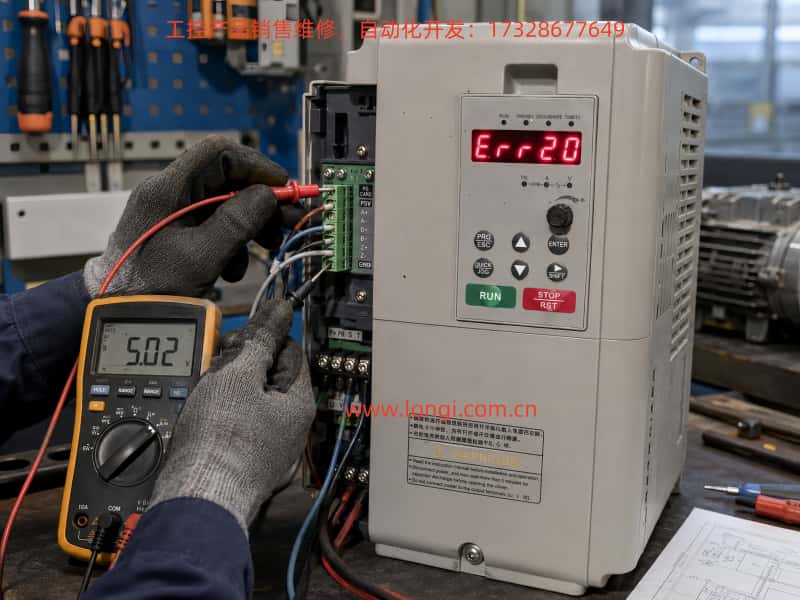

使用萬用表。

測量：

編碼器電源：

+5V - GND

正常：

約：

5V DC

如果：

0V

或者：

電壓明顯下降。

檢查：

• PG卡電源；

• 電纜短路；

• 編碼器內部損壞。

第四步：檢查編碼器輸出信號

對於增量編碼器：

正常情況下：

手動旋轉電機軸：

A/B相應該產生變化。

例如：

A相：

0V
5V
0V
5V

B相：

與A相存在90°相位差。

如果：

A/B完全沒有變化：

可能：

• 編碼器壞；

• 電源異常；

• 線路斷開。

第五步：檢查編碼器參數

重點檢查：

1. 編碼器類型

必須匹配實際硬件。

例如：

實際：

AB增量型

參數：

不能設置：

Resolver

2. 編碼器脈衝數

例如：

編碼器銘牌：

1024P/R

參數：

必須：

1024

如果設置錯誤：

可能導致：

• 速度異常；

• 超速保護；

• Err20。

五、典型維修案例分析

案例背景

某設備使用AnyHz FST-650變頻器。

故障：

顯示：

Err20

設備無法啟動。

現場檢查：

1. 電機無編碼器；

2. 參數設置為閉環矢量；

3. PG卡不存在。

分析：

變頻器啟動後進入閉環控製算法。

CPU等待：

編碼器速度反饋。

但是：

實際沒有反饋信號。

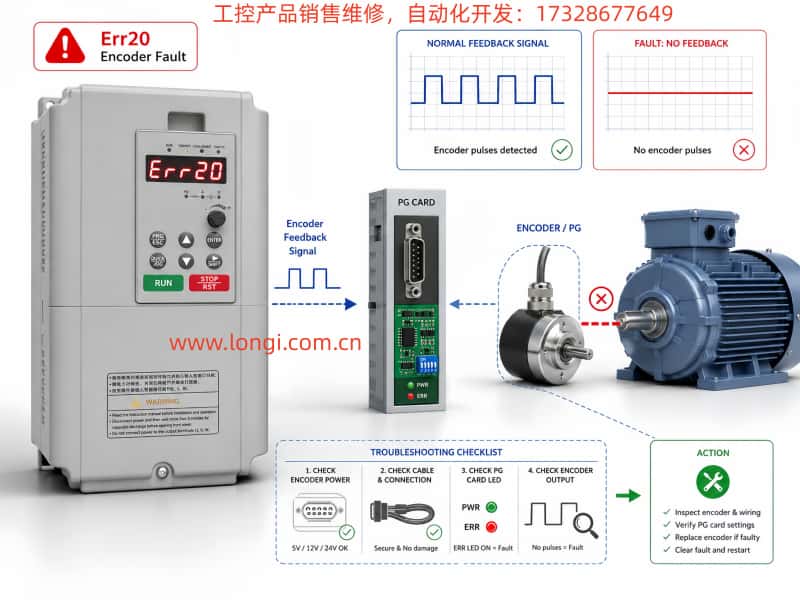

於是：

觸發Err20。

處理：

修改控製方式：

閉環矢量

↓

無PG矢量

↓

保存參數

↓

重新上電。

結果：

設備恢複運行。

六、如果更換編碼器，需要注意什麽

很多維修人員認為：

“換一個編碼器就可以”。

實際上並不簡單。

更換後必須確認：

1. 機械安裝

編碼器軸：

必須與電機軸同心。

否則：

高速運行時產生：

• 振動；

• 脈衝丟失。

2. 方向確認

如果：

A/B相序反。

表現：

電機反向。

解決：

交換：

A+ A-

或者：

修改方向參數。

3. 編碼器線數匹配

例如：

原：

2048P/R

換：

1024P/R

會造成：

速度反饋錯誤。

七、Err20與其他故障區別

維修時需要區分：

Err19

電機自整定故障。

原因：

• 電機參數錯誤；

• 自動調諧失敗。

Err20

編碼器故障。

重點：

速度反饋係統。

Err21

EEPROM讀寫故障。

重點：

主控板存儲器。

八、維修建議總結

針對FST-650 Err20故障，可以按照以下順序處理：

① 首先確認控製方式

沒有編碼器：

不要使用閉環矢量。

② 檢查PG卡

確認：

• 是否安裝；

• 插接是否可靠。

③ 檢查編碼器供電

確認：

+5V正常。

④ 檢查編碼器信號

確認：

A/B脈衝輸出。

⑤ 檢查參數匹配

包括：

• 編碼器類型；

• 脈衝數；

• 電機參數。

結語

AnyHz FST-650係列變頻器的Err20故障，本質上是速度反饋鏈路異常保護。它涉及的不僅是編碼器本身，還包括控製模式選擇、PG卡硬件、參數配置以及現場接線。

在實際維修過程中，不能簡單認為“Err20就是編碼器壞了”。正確的方法應該按照：

控製方式確認 → PG卡確認 → 編碼器供電檢查 → 信號檢測 → 參數匹配 → 硬件替換

這一邏輯逐步排查。

對於沒有編碼器反饋要求的普通風機、水泵、輸送設備，優先檢查是否誤開啟閉環控製；對於高精度定位、恒轉矩、低速運行設備，則需要重點檢查編碼器係統完整性。

隻有理解閉環矢量控製的工作原理，才能快速定位FST-650 Err20故障，避免盲目更換設備，提高工業現場維修效率。
