科瑞 IE 係列變頻器在除塵風機改造中的本地/遠程控製、AI2 模擬量給定及 AO 反饋參數設置方法

一、應用背景

除塵風機改造中，變頻器通常既要接受 PLC 的遠程控製，也要保留現場人員的手動操作權限。一個較常見的控製要求是：

遠程模式下，由 PLC 輸出 4–20mA 模擬量信號控製風機頻率；

就地模式下，由變頻器麵板直接設定運行頻率；

LI1 用於風機啟動和停止；

LI3 用於本地/遠程頻率源切換；

AO1 輸出實際運行頻率，供 PLC 或上位機監視；

AO2 輸出實際電機電流，供 PLC 或上位機監視；

這種方案適用於除塵風機、送風機、引風機、排風機、循環風機等場合。控製邏輯看似簡單，但實際調試時最容易出現的問題，往往不是接線錯誤，而是頻率源、邏輯輸入功能、模擬量類型和模擬輸出映射之間沒有統一規劃。

科瑞 IE 係列變頻器具有主頻率源和輔助頻率源兩套給定通道，可通過 f003、f005、f006 及邏輯輸入功能實現頻率源切換。變頻器還支持 AI1、AI2 模擬輸入，以及 AO1、AO2 模擬量輸出，可用於頻率、電流、轉速、負載率等反饋信號。

二、控製架構應先明確，而不是先逐項修改參數

在設置參數前，必須先明確整個係統的信號邏輯。

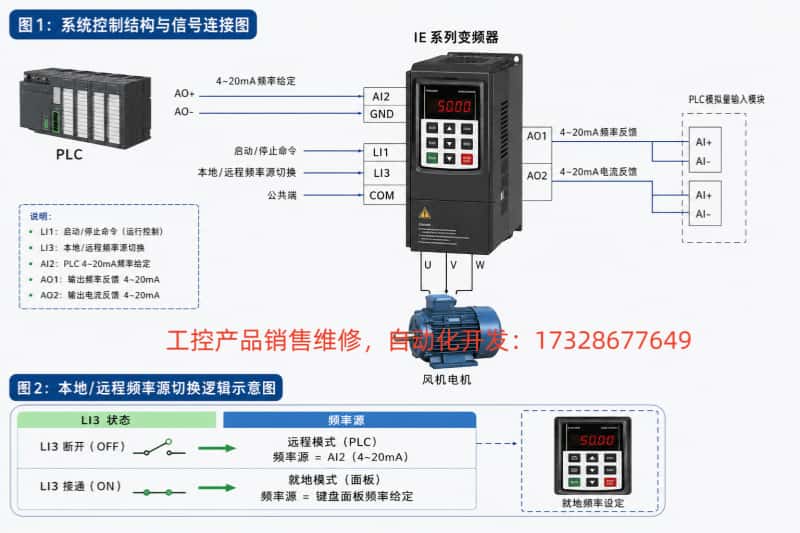

本係統建議采用以下結構：

運行命令來源：外部端子；

啟動停止端子：LI1；

主頻率源：AI2，PLC 輸出 4–20mA；

輔助頻率源：麵板頻率給定；

頻率源切換端子：LI3；

AO1：輸出頻率 4–20mA；

AO2：輸出電流 4–20mA。

其基本工作邏輯如下：

當選擇遠程模式時，PLC 通過 AI2 輸出 4–20mA，變頻器按照 PLC 模擬量指令運行；

當選擇就地模式時，變頻器不再接受 PLC 的頻率給定，而由麵板直接輸入目標頻率；

無論處於就地還是遠程模式，LI1 都作為運行命令輸入，用於啟動和停止風機。

這裏需要特別注意，“本地/遠程切換”至少可能包含兩層含義。

第一層是運行命令來源的切換，即啟動停止命令來自麵板還是外部端子；

第二層是頻率給定來源的切換，即運行頻率來自 AI2、麵板、通信或其他輸入通道。

除塵風機改造中，客戶常常隻要求切換頻率給定，而啟動停止仍由 PLC 或現場按鈕控製。這種情況下，不能簡單把變頻器切換到真正的鍵盤本地控製模式，否則 LI1 的啟動停止功能可能失效。正確做法通常是保持 f002 為外部端子運行命令，僅通過 LI3 切換 f003 和 f005 兩套頻率給定源。

三、運行命令參數設置

科瑞 IE 係列中，f002 用於選擇運行命令通道。

f002 = 0：外部端子運行命令；

f002 = 1：鍵盤麵板運行命令；

f002 = 2：串行通信運行命令。

本應用中，建議設置：

f002 = 0

這樣，風機運行和停止始終由外部端子控製。LI1 接通時，變頻器接收運行指令；LI1 斷開時，變頻器停止。

根據說明書，LI1 的邏輯輸入功能由 f301 設置。標準兩線控製中，LI1 可配置為正轉運行命令，LI2 可配置為反轉運行命令；對於普通單向除塵風機，通常隻使用 LI1 正轉運行，反轉端子不使用或禁止反轉。

建議設置邏輯如下：

f301 = 正轉運行功能；

f302 = 未使用、故障複位或保留；

f522 = 禁止反轉。

除塵風機一般沒有反轉運行需求。若誤接反轉命令，可能造成風機反吹、風量異常、管道壓力異常或皮帶傳動係統受衝擊。因此，在無工藝需求的情況下，建議通過 f522 禁止電機反向運行。

停機方式由 f523 設置。對於普通除塵風機，通常建議使用減速停機，使風機在設定減速時間內平穩停止。若選擇自由停機，大慣量風機可能會長時間滑行，影響現場聯鎖和工藝節拍。

四、AI2 作為 PLC 4–20mA 遠程頻率給定的設置原則

遠程模式下，PLC 的模擬量輸出應接入 AI2 端子。PLC 輸出 4–20mA 時，應統一規定：

4mA 對應最低頻率；

20mA 對應最高運行頻率；

中間電流按照線性比例對應中間頻率。

例如，風機最高運行頻率為 50Hz，則：

4mA = 0Hz 或最低允許頻率；

12mA = 25Hz；

20mA = 50Hz。

如果為了避免風機低速喘振、風道共振或電機散熱不足，也可以設置：

4mA = 20Hz；

20mA = 50Hz。

此時 PLC 輸出 4mA 時，風機不會停在 0Hz，而是運行在 20Hz 的最低工藝頻率。風機是否允許低頻運行，應結合風機曲線、電機冷卻方式、風道阻力和除塵工藝要求確定。

科瑞 IE 係列中，f003 和 f005 分別為兩套頻率命令選擇參數，均可以選擇 AI1、AI2、麵板頻率給定、通信給定、UP/DOWN 給定等來源。說明書中明確列出：

f003 = 2 時，頻率命令來源為 AI2；

f005 = 2 時，頻率命令來源為 AI2；

f003 或 f005 = 3 時，頻率命令來源為鍵盤麵板頻率給定。

因此，本應用建議采用：

f003 = 2，主頻率源設為 AI2；

f005 = 3，輔助頻率源設為鍵盤麵板頻率給定；

f006 = 0，允許在 f003 和 f005 之間切換。

當 f021 = 0 且 f006 = 0 時，變頻器通過邏輯輸入在 f003 與 f005 兩個頻率給定源之間切換。

也就是說，參數邏輯應建立為：

f003 = AI2；

f005 = 麵板頻率給定；

f006 = f003 與 f005 切換；

f021 = 單通道給定。

這樣，LI3 就可以承擔頻率源切換功能。

五、LI3 本地/遠程頻率源切換的設置方法

LI3 不應設置為普通運行、停止、複位或多段速功能，而應設置為“頻率給定源切換”功能。

實際調試時，應先確認變頻器邏輯輸入類型。

科瑞 IE 係列支持源型邏輯和漏型邏輯：

f306 = 0：源型邏輯，正邏輯；

f306 = 1：漏型邏輯，負邏輯。

PLC 輸出類型必須與變頻器邏輯輸入類型匹配。

如果 PLC 使用晶體管 PNP 輸出，通常采用源型邏輯；

如果 PLC 使用 NPN 輸出，通常采用漏型邏輯；

如果現場使用中間繼電器幹接點，則需要按照控製電源和 COM/0V 的實際接法確認邏輯極性。

LI3 的功能設定完成後，應明確現場狀態定義。例如可統一規定：

LI3 斷開：遠程模式，頻率來源為 AI2；

LI3 接通：就地模式，頻率來源為麵板。

或者反過來定義：

LI3 接通：遠程模式；

LI3 斷開：就地模式。

兩種方式都可以，關鍵是現場圖紙、PLC 程序、櫃門轉換開關標識和變頻器實際邏輯必須完全一致。最容易出現的問題是櫃門上寫“遠程”，但實際端子狀態對應麵板給定，導致現場人員誤以為 PLC 控製失效。

建議在電櫃門上明確標注：

REMOTE：PLC AI2 4–20mA 給定；

LOCAL：變頻器麵板頻率給定；

RUN/STOP：由 LI1 控製。

如果現場要求真正的“就地麵板運行和停止”，即在就地模式下按變頻器 RUN/STOP 鍵即可啟停，則不僅要切換頻率源，還需要切換運行命令通道。這種需求需要重新規劃外部端子運行和鍵盤麵板運行的切換策略，不能僅通過 LI3 切換頻率源解決。

六、AI2 4–20mA 信號接線及量程問題

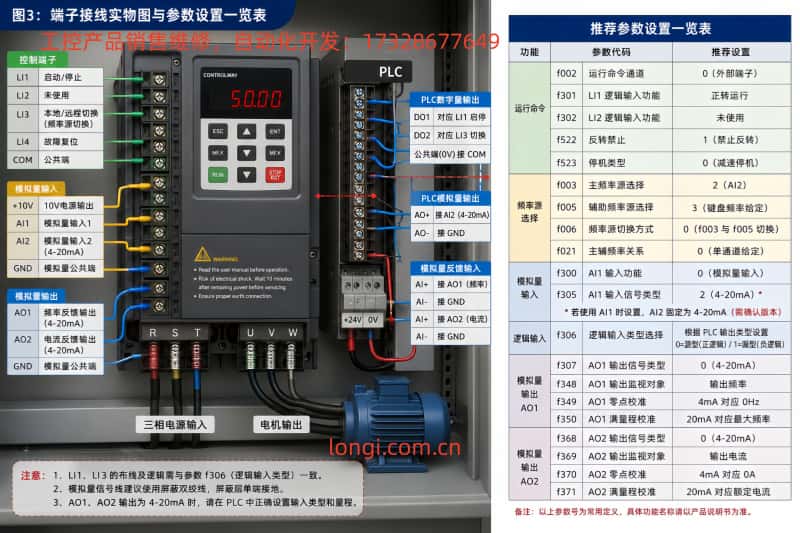

PLC 模擬量輸出至 AI2 時，一般接線原則如下：

PLC AO+ 接變頻器 AI2；

PLC AO− 接變頻器模擬量公共端 COM 或 0V；

模擬量電纜采用屏蔽雙絞線；

屏蔽層通常單端接地，建議接控製櫃側 PE；

模擬量線不應與電機 U、V、W 輸出線並排長距離敷設；

模擬量線與動力線交叉時應盡量垂直交叉。

4–20mA 信號比 0–10V 更適合工業現場，尤其適合除塵係統這種電機功率較大、現場幹擾較強、線路距離較長的工況。4–20mA 的優點包括抗幹擾能力較強、壓降影響較小、可識別斷線故障。

例如，當 PLC 輸出或線路斷開時，模擬量可能低於 4mA。現場應根據變頻器功能和工藝要求，設置模擬量下限故障檢測或最低頻率限製，防止風機在異常低頻下長期運行。

需要注意的是，早期版本說明書中，f305 僅描述為 AI1 輸入類型選擇，且備注指出 AI2 隻能接受 0–10V 信號；但該係列後續版本更新日誌已明確寫入“新增 AI2 電流輸入模式”。因此，實際使用 AI2 4–20mA 前，必須核對變頻器的軟件版本、端子板版本及當前說明書版本，不能隻依據舊版手冊設置。

這是現場改造中非常關鍵的一點。如果變頻器硬件或固件版本不支持 AI2 電流輸入，即使參數設置正確，AI2 也無法正確識別 4–20mA 信號。

七、AO1 輸出頻率反饋的設置方法

AO1 用於向 PLC 輸出變頻器實際運行頻率。

建議設置：

AO1 輸出類型：4–20mA；

AO1 監視對象：輸出頻率；

4mA 對應 0Hz；

20mA 對應最大頻率或上限頻率。

例如，若係統最大運行頻率為 50Hz，則：

0Hz = 4mA；

25Hz = 12mA；

50Hz = 20mA。

AO1 的輸出類型由 f307 設置：

f307 = 0：電流信號輸出；

f307 = 1：電壓信號輸出。

因此，AO1 要輸出 4–20mA 時，應設置：

f307 = 0。

AO1 的具體監視對象由 f348 設置。根據說明書，AO1 的量程、偏移、增益和校準均圍繞 f348 進行設置；在 4–20mA 輸出模式下，可通過相關參數調整 4mA 零點和 20mA 滿量程。

這裏應特別避免一個常見錯誤：把 f307 和 f348 理解為兩個重複的功能選擇項。

實際上：

f307 是 AO1 輸出信號類型選擇，即電流或電壓；

f348 是 AO1 輸出內部變量選擇，即輸出頻率、電流、轉速等監視對象。

兩者不是衝突關係，而是分別定義“輸出什麽電氣信號”和“輸出哪一個內部數據”。因此，AO1 設置為 4–20mA 頻率反饋時，必須同時滿足：

f307 = 電流輸出；

f348 = 輸出頻率。

八、AO2 輸出電流反饋的設置方法

AO2 用於將變頻器實際輸出電流反饋給 PLC。該信號可以用於風機負載監控、皮帶打滑判斷、風機堵轉預警、濾袋堵塞趨勢分析以及遠程運行狀態診斷。

建議設置：

AO2 輸出類型：4–20mA；

AO2 監視對象：輸出電流；

4mA 對應 0A；

20mA 對應變頻器額定輸出電流，或按項目要求對應最大監視電流。

AO2 的輸出類型由 f368 設置：

f368 = 0：電流信號輸出；

f368 = 1：電壓信號輸出。

AO2 的監視對象由 f369 設置。說明書中明確指出，f369 至 f372 的設置方式可參照 AO1 的 f348 至 f351 參數邏輯；AO2 4–20mA 輸出時，可利用 f372、f373、f370 等參數進行輸出比例和校準。

因此，AO2 輸出電流反饋時，建議邏輯為：

f368 = 0；

f369 = 輸出電流。

對於 PLC 監控，必須在 PLC 程序中正確換算電流值。例如，若 4–20mA 對應 0–100A，則 PLC 內部工程量換算為：

實際電流 = （實際輸入電流值 - 4mA）÷ 16mA × 100A。

如果 AO2 滿量程按變頻器額定電流設置，則 PLC 畫麵顯示、報警閾值和趨勢曲線也必須按同一額定電流進行換算，否則會出現實際風機電流正常，但 PLC 顯示超量程或偏低的情況。

九、推薦參數邏輯表

運行命令通道：

f002 = 0，外部端子控製。

主頻率源：

f003 = 2，AI2。

輔助頻率源：

f005 = 3，鍵盤麵板頻率給定。

頻率源切換方式：

f006 = 0，f003 與 f005 切換。

主輔頻率關係：

f021 = 0，單通道給定。

LI1：

f301 = 正轉運行。

LI3：

設置為頻率給定源切換功能。

邏輯輸入類型：

f306 根據 PLC 輸出類型選擇源型或漏型。

AO1：

f307 = 0，電流輸出；

f348 = 輸出頻率；

AO1 輸出範圍設為 4–20mA。

AO2：

f368 = 0，電流輸出；

f369 = 輸出電流；

AO2 輸出範圍設為 4–20mA。

電機保護和運行參數：

f007 最大頻率按風機設計頻率設定；

f008 上限頻率按工藝允許最高頻率設定；

f009 下限頻率按風機最低穩定運行頻率設定；

f010 加速時間按風機慣量設定；

f011 減速時間按風機慣量和停機要求設定；

f522 建議禁止反轉；

f523 建議采用減速停機。

十、調試順序建議

現場調試不要一次性全部投入 PLC 自動控製，應按以下順序進行。

第一步，斷開 PLC 模擬量輸出或使 PLC 輸出固定在 4mA；

第二步，確認變頻器電機參數、最大頻率、加減速時間和旋轉方向正確；

第三步，確認 LI1 接通和斷開能夠正確啟動、停止風機；

第四步，將 LI3 切換到就地模式，確認麵板頻率可以控製風機；

第五步，將 LI3 切換到遠程模式，確認 AI2 4–20mA 可以控製頻率；

第六步，在 PLC 側依次輸出 4mA、8mA、12mA、16mA、20mA，記錄對應頻率是否線性變化；

第七步，檢查 AO1 輸出是否與實際頻率一致；

第八步，檢查 AO2 輸出是否與鉗形表或變頻器監視電流一致；

第九步，檢查 PLC 畫麵顯示、報警限值、趨勢曲線及遠程切換狀態是否正確；

第十步，帶除塵係統實際運行，檢查低頻風量、高頻風壓、電機電流、風機振動和濾袋壓差變化。

十一、結語

除塵風機變頻改造的難點不在於單獨設置某一個參數，而在於建立完整一致的控製邏輯。

AI2 負責 PLC 遠程 4–20mA 頻率給定；

麵板負責就地頻率設定；

LI1 負責運行停止；

LI3 負責主頻率源與輔助頻率源切換；

AO1 向 PLC 反饋實際頻率；

AO2 向 PLC 反饋實際電流。

隻有頻率源、運行命令、邏輯輸入、模擬量輸入、模擬量輸出和 PLC 工程量換算全部匹配，係統才能真正實現穩定、可維護、可診斷的本地/遠程風機控製。
