GOOBELL G500 變頻器 ERR29 故障機理與“上電即鎖菜單”典型案例深度解析（基於現場無法進入參數界麵案例）

一、引言：ERR29不隻是一個“通訊故障碼”

在工業變頻器現場維修中，ERR29這一類故障極具迷惑性。它通常被簡單歸類為“通訊異常”，但在GOOBELL G500係列變頻器的實際應用中，該故障往往並不僅僅是通訊線路問題，而是涉及控製源邏輯、狀態機鎖存機製、鍵盤UI權限、以及主控板低壓邏輯係統協同異常的綜合表現。

尤其是在典型現場案例中出現的如下現象：

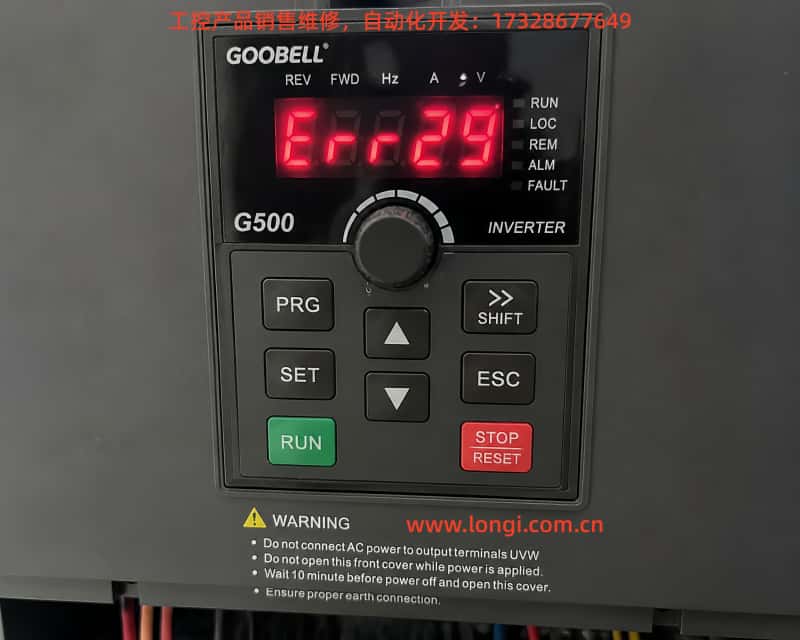

• 設備一上電立即報ERR29

• 無需運行指令即可觸發

• 斷開RS485及PLC後仍然存在

• 無法進入菜單或參數界麵

• STOP/RESET無法解除鎖定狀態

這一類問題已經脫離“常規通訊排查範疇”，進入到變頻器內部控製架構層級問題。

本文基於該典型案例，從控製邏輯、通訊架構、故障鎖存機製以及現場排查路徑四個層麵進行係統性拆解。

二、GOOBELL G500控製架構簡述

要理解ERR29，必須先理解G500的控製結構。

該係列變頻器典型結構包括：

1. 功率回路

• 三相整流單元

• DC母線（約560–600V）

• IGBT逆變模塊

2. 控製回路（核心）

• 主控MCU（運行邏輯核心）

• PWM驅動模塊

• 故障檢測模塊（過流/過壓/欠壓/過熱）

3. 人機交互係統（HMI）

• 鍵盤麵板（PRG/ENT/ESC/STOP）

• UI通信總線（鍵盤 ↔ 主控板）

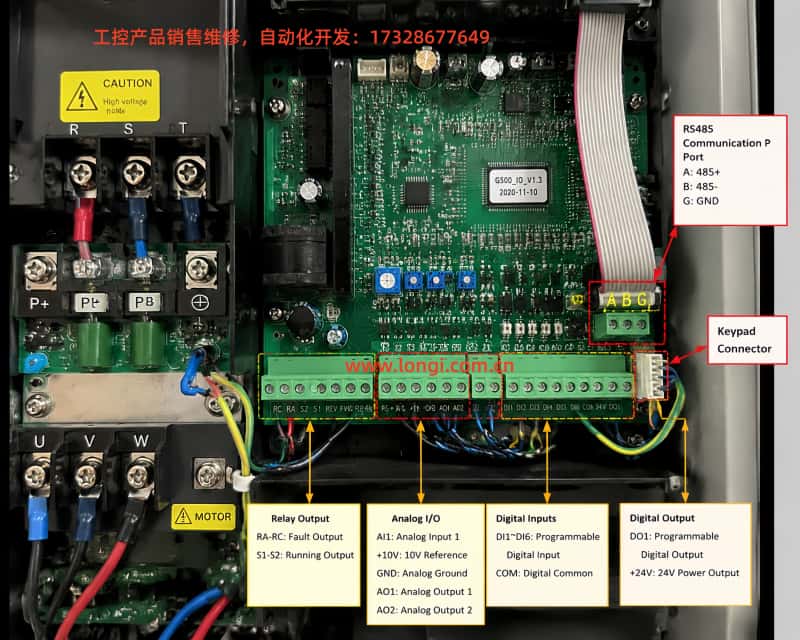

4. 外部控製係統

• RS485通訊（Modbus RTU）

• DI/DO端子控製

• PLC遠程控製係統

三、ERR29在G500體係中的真實定義

在不同廠家的“G500兼容平台”中，ERR29通常並不單一定義，但在GOOBELL體係中，其本質為：

外部通訊控製丟失 / 通訊源無效 / 通訊控製未建立

但關鍵點在於：

 ERR29不僅是“通訊失敗”，還包含控製權丟失邏輯

當係統設置如下模式時：

• RUN指令來源 = 通訊控製（COMM）

• 頻率來源 = 通訊設定

• 或PLC控製模式啟用

如果設備檢測到：

• 未收到有效PLC運行指令

• 通訊鏈路未建立

• 站號或波特率不匹配

係統會進入：

通信故障保護狀態（COMM FAULT LOCK）

四、本案例的關鍵異常現象分析

本案例具有三個關鍵特征：

1. 上電即報ERR29

說明：

• 故障不依賴運行條件

• 控製係統在初始化階段就判定通訊失敗

2. 斷開通訊仍無法恢複

說明：

• 外部信號已排除

• 故障來源進入內部邏輯層

3. 無法進入菜單界麵

這是最關鍵現象，說明：

UI係統被故障狀態鎖定

五、G500的“故障優先鎖存機製”

GOOBELL G500存在一種典型設計：

當通訊控製模式下發生通訊丟失 → 係統進入鎖存態（Fault Latch Mode）

該模式具有以下特征：

1. 故障優先顯示

屏幕被鎖定在ERR29界麵

2. UI層訪問受限

PRG/MENU入口被屏蔽

3. RESET無效或受限

僅允許清除部分非鎖存類故障

4. 控製權凍結

係統等待外部恢複通訊或強製複位

六、本案例的真正問題本質

通過現場完整驗證流程（斷開通訊、複位、重啟仍無效），可以將問題收斂為三類可能性：

① 控製模式鎖存未清除（高概率）

當設備設定為：

• 通訊控製模式運行

• PLC未響應

係統進入鎖存狀態後：

• 即使斷開通訊

• 狀態機仍保持“等待通訊”

導致：

UI無法進入參數層

② 鍵盤與主控通信異常（中概率）

鍵盤不是獨立係統，而是通過內部通信與主控板交互。

若發生：

• 鍵盤通訊總線異常

• 排線接觸不良

• 麵板IC異常

則表現為：

• 顯示正常

• 按鍵無效

• 無法進入菜單

③ 主控板低壓邏輯異常（中低概率但危險）

控製板核心供電包括：

• +5V邏輯電源

• +15V驅動電源

• MCU核心電壓

如果5V異常，會導致：

• MCU無法正常執行狀態機切換

• UI邏輯凍結

• 故障無法清除

七、為什麽“斷開通訊仍無效”是關鍵轉折點

在標準通訊故障中：

但本案例：

 斷開後仍ERR29 + 無菜單

說明：

係統已經不再依賴外部輸入

而是進入：

內部鎖存狀態或控製邏輯凍結狀態

八、現場標準排查流程（工程級）

針對該類問題，應嚴格按照以下順序執行：

Step 1：完全隔離外部控製

• 斷開 RS485 A/B/SG

• 斷開PLC DI輸入

• 隻保留主電源

目的：排除外部控製占用

Step 2：嚐試強製複位

• 長按 STOP/RESET（≥5秒）

• 多次重複複位

觀察是否解除鎖存狀態

Step 3：驗證UI權限

測試是否可以進入：

• PRG菜單

• 參數組

• 狀態監視

Step 4：鍵盤功能驗證

逐鍵測試：

• STOP/RESET

• MENU/PRG

• ENT/ESC

• 上下鍵

判斷是否為UI層問題

Step 5：電源檢測（必須）

測量控製板：

• +5V（4.8–5.1V）

• +15V

• GND穩定性

九、故障分級診斷結論模型

本案例最終可歸類為：

一級故障（外部通訊）

✔ 已排除

二級故障（控製模式鎖存）

✔ 高概率

三級故障（鍵盤UI異常）

✔ 中概率

四級故障（主控板硬件）

✔ 需最終驗證

十、工程維修策略建議

方案1：快速恢複路徑（現場優先）

• 斷開通訊

• 改本地控製

• 強製複位

適用於可進入菜單設備

方案2：模塊替換法（推薦）

• 替換鍵盤麵板

• 交叉驗證

方案3：主板級維修

• 檢測5V供電

• 檢查MCU工作狀態

• EEPROM狀態清除

十一、關鍵經驗總結（非常重要）

本案例揭示一個重要現場規律：

  G500係列ERR29在“無法進入菜單”情況下，往往不是通訊問題，而是控製層狀態鎖存問題。

工程上必須注意：

1. ERR29不是單一通訊錯誤

2. “無法進菜單”比“報錯本身”更重要

3. 斷開通訊無效 → 必須上升到控製邏輯層分析

十二、結論

GOOBELL G500 ERR29案例的核心本質可以總結為一句話：

當變頻器被設置為通訊控製模式時，如果外部通訊未建立且係統進入鎖存保護狀態，則UI層可能被凍結，從而導致無法進入菜單，即使斷開通訊故障仍然存在。

該類問題的解決路徑不再是簡單參數調整，而是：

• 控製源恢複

• 狀態鎖存解除

• UI通信鏈路恢複

• 或硬件級驗證
