三菱 FR-A740 變頻器 E.UVT 欠壓誤報警機理分析與電源檢測係統故障定位方法（基於570V母線異常案例）

1. 引言：E.UVT報警的工程意義與誤判問題

在工業變頻器係統中，欠壓保護（Undervoltage Trip, UVT）屬於最基礎但同時也是最容易誤判的一類保護機製。三菱 FR-A740 係列作為典型的矢量控製通用變頻器，其E.UVT報警本質上用於保護IGBT功率模塊及控製電路在直流母線電壓不足情況下避免誤觸發與過流損壞。

然而在實際維修案例中，經常出現一種典型現象：

直流母線電壓正常（例如 540–580V），但仍然報 E.UVT。

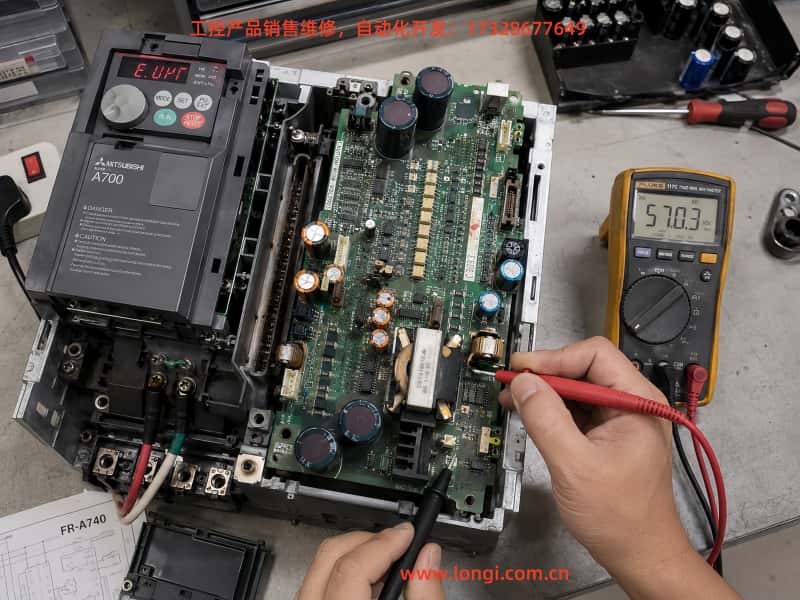

本文基於實際工程案例（380V輸入、DC 570V正常、E.UVT持續報警、電源板已拆檢）對該類“邏輯矛盾型故障”進行係統性拆解，從電源架構、檢測鏈路、控製邏輯三個層級進行完整分析，並給出可工程複現的排查方法。

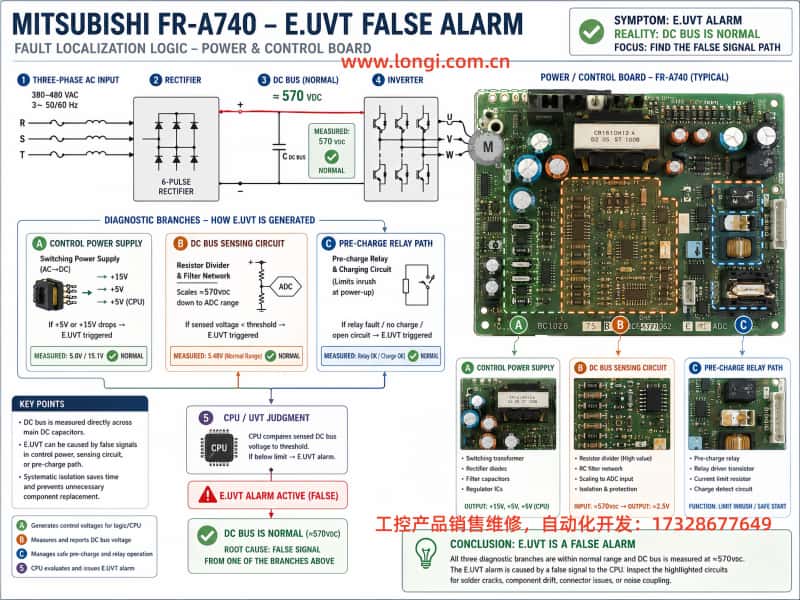

2. FR-A740 電源係統結構與UVT觸發邏輯

2.1 主回路結構

FR-A740的主電源路徑如下：

三相380VAC輸入
        ↓
整流橋（6脈衝整流）
        ↓
直流母線（DC BUS）
        ↓
預充電電阻 + 繼電器旁路
        ↓
IGBT逆變模塊

正常情況下：

2.2 UVT判定並非“直接測電壓”

E.UVT並不是單一ADC采樣結果，而是綜合以下三層信號：

1. DC母線分壓采樣信號

2. 控製電源（SMPS）穩定性信號

3. CPU啟動時序確認信號（Power Good）

因此：

UVT ≠ 單純欠壓
UVT = “電源係統未穩定建立”

3. 本案例現象的工程矛盾分析

本案例核心數據：

• 輸入：380V正常

• DC母線：570V正常

• 故障：E.UVT持續報警

• 電源板：已拆檢存在老化痕跡

關鍵矛盾點

如果UVT真實成立，則DC母線應低於400V
但實際測量為570V

因此唯一合理結論：

 故障不在“功率回路”，而在“檢測/控製回路誤判”

4. E.UVT誤報的四大工程根因模型

在FR-A740維修體係中，該類故障可歸納為四種機製模型。

4.1 控製電源瞬態掉電模型（最高概率）

結構

控製電源來自內部SMPS：

• +5V CPU核心

• +15V驅動電源

• -15V模擬電源（部分版本）

故障機理

當以下情況發生：

• 電解電容ESR上升

• 開關電源啟動延遲

• 負載瞬態衝擊

會出現：

上電瞬間：
DC BUS = 正常
但
5V → 0V（幾十毫秒）

CPU邏輯：

“控製電源未就緒 = 電源異常 = UVT”

典型特征

• 一上電即報E.UVT

• DC電壓完全正常

• 重啟無改善

• 老板機更容易出現

本案例關聯點

電源板照片中存在：

• 多顆老化電解電容

• 高頻變壓器供電區熱應力痕跡

   強指向該模型

4.2 DC母線檢測電阻漂移模型

結構

DC檢測鏈路：

DC BUS → 分壓電阻網絡 → 光耦隔離 → ADC輸入

通常由：

• 高阻分壓電阻（100k級）

• 精密貼片電阻陣列

• 光耦或運放緩衝

故障機製

常見失效：

• 電阻漂移（高壓應力）

• 焊點微裂（熱循環）

• 光耦CTR下降

結果：

實際DC = 570V
檢測值 = 低於閾值（假象）

CPU誤判：

“母線未建立 → UVT”

典型特征

• DC正常但報警

• 偶發性恢複

• 溫度變化影響明顯

4.3 預充電回路異常模型

結構

預充電路徑：

輸入 → 預充電電阻 → DC BUS → 繼電器短接

故障邏輯

如果繼電器：

• 未吸合

• 觸點氧化

• 驅動信號異常

則：

• DC BUS可能“被測得存在”

• 但係統認為“未建立穩定電源”

結果

控製邏輯觸發：

UVT（電源未建立）

關鍵點

該類故障具有“假正常”特征：

• 萬用表測正常

• 係統仍報錯

4.4 控製板邏輯/EEPROM異常模型

結構

控製核心：

• MCU（控製CPU）

• EEPROM參數存儲

• 上電初始化邏輯

故障機製

• EEPROM數據錯誤

• 初始化順序異常

• 控製板受幹擾

導致：

係統認為：
電源狀態 = 未初始化完成
→ UVT觸發

典型表現

• 清除故障無效

• 參數無法保存

• 更換電源板仍存在問題

5. 本案例電源板結構分析（基於實物圖）

結合提供板件，可以識別出以下關鍵模塊：

5.1 開關電源區

特征：

• 小型高頻變壓器

• 多級電解電容

• PWM控製IC

功能：

• 提供5V/15V係統電源

  最關鍵風險點

5.2 DC檢測區

特征：

• 大量高阻貼片電阻陣列

• 光耦隔離器

• 模擬信號通道

功能：

• DC bus電壓反饋

   UVT誤報核心鏈路之一

5.3 繼電器與驅動區

特征：

• 功率繼電器

• 驅動三極管/IC

• RC吸收網絡

功能：

• 控製預充電旁路

6. 係統級故障定位方法（工程標準流程）

Step 1：確認DC真實狀態

要求：

• 測 DC bus

• 使用 MIN/MAX記錄儀

目標：

確認是否存在瞬態跌落

Step 2：驗證控製電源

測量：

• +5V

• +15V

判斷：

Step 3：驗證繼電器動作

觀察：

• 是否“清脆吸合”

• 是否延遲異常

Step 4：檢測母線采樣信號

方法：

• 測分壓點電壓

• 對比理論比例

Step 5：替換驗證法

工程上最快方法：

• 更換電源板

• 或控製板交叉測試

7. 本案例最可能故障結論

綜合所有信息：

概率排序

8. 工程維修策略總結

對於 FR-A740 E.UVT誤報：

核心原則

不是“電壓問題”，而是“電源建立過程問題”

維修優先級

1. 電解電容更換（電源板）

2. 檢測電阻網絡檢查

3. 繼電器觸點清潔/更換

4. 控製板電源穩定性驗證

9. 工程經驗結論

在工業變頻器維修中：

“UVT誤報 ≠ 欠壓故障”

而是典型的：

• 電源係統時序錯誤

• 控製邏輯誤判

• 檢測鏈路漂移

10. 結語

FR-A740 的 E.UVT 故障本質是一個典型的“電源係統完整性問題”，而非單一電壓低的問題。在實際工程中，正確的維修路徑應從“DC母線數值判斷”轉向“電源建立過程分析”，才能有效避免誤判與重複維修。
