比亞迪新能源汽車電動空調壓縮機故障診斷：不能看到“不製冷”就直接判定壓縮機損壞

在新能源汽車維修中，“空調不製冷、壓縮機沒有聲音、診斷儀提示空調相關異常”是較常見的故障描述。尤其是比亞迪等純電動車型采用高壓電動空調壓縮機後，許多維修人員仍會沿用燃油車的判斷習慣：隻要空調不工作，便懷疑壓縮機損壞，甚至直接建議更換壓縮機總成。

這種處理方式風險很高。

因為新能源汽車的空調壓縮機並不是傳統發動機皮帶驅動式壓縮機，而是由動力電池高壓係統直接供電、內部集成電機及逆變驅動模塊、並通過整車CAN網絡受控的高壓電器。壓縮機是否運轉，並不隻取決於它本身是否損壞，還取決於高壓上電狀態、整車控製允許條件、電池管理係統狀態、製冷劑壓力、溫度傳感器、空調控製器、通信網絡及高壓互鎖回路等多個環節。

因此，麵對“比亞迪新能源汽車空調壓縮機疑似故障”的案例，正確的診斷原則應當是：

先確認壓縮機是否具備啟動條件，再判斷壓縮機是否真正損壞。
不能僅憑空調不製冷、壓縮機不轉或診斷儀某一項異常，就直接更換壓縮機總成。

本文以一台搭載比亞迪高壓電動空調壓縮機的車輛為背景，係統說明電動壓縮機的結構、故障邏輯、診斷流程、關鍵數據判斷方法及常見誤判點，供新能源汽車維修人員、售後技術人員及相關從業者參考。

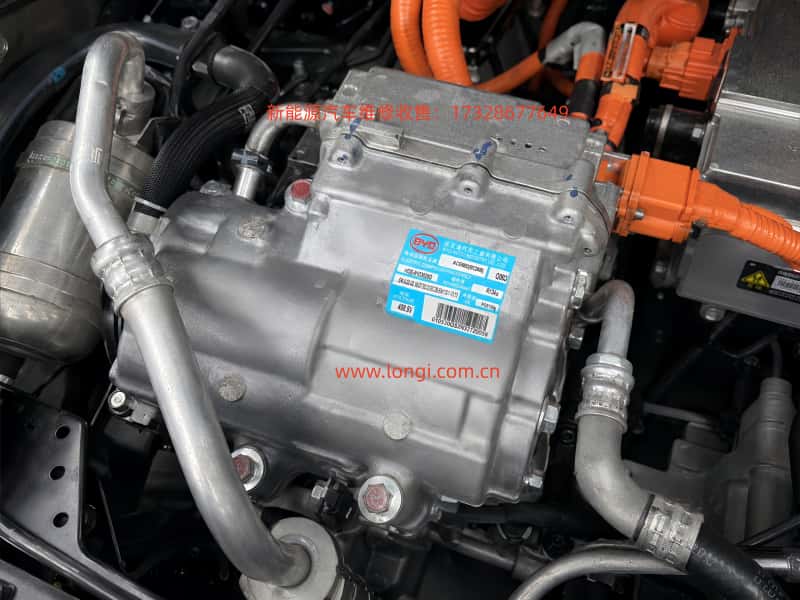

一、從銘牌識別：這不是普通壓縮機，而是高壓電驅空調總成

從壓縮機銘牌可以識別出幾個關鍵信息：

• 製造商：BYD Auto Industry Co., Ltd.

• 名稱：Electric Compressor Assembly，電動壓縮機總成

• 製冷劑：R134a

• 標稱工作電壓：約408.8V

• 型號信息：HDE-8103020D

• 壓縮機總成編碼：ACE66D（銘牌字符可能因拍攝角度略有差異）

其中最重要的信息是“Electric Compressor Assembly”和“408.8V”。

這說明該部件屬於新能源汽車高壓熱管理係統的一部分。它不是通過發動機皮帶輪帶動，而是直接由動力電池提供數百伏直流電，再由壓縮機內部的逆變器將高壓直流轉換為三相交流，驅動內部永磁電機運轉。

也就是說，一台高壓電動空調壓縮機通常可以理解為以下幾個部分的組合：

1. 壓縮機機械本體

2. 三相永磁電機

3. 逆變驅動模塊

4. 控製板

5. 位置檢測或轉速檢測電路

6. 高壓直流輸入端

7. 低壓通信與控製接口

8. 溫度保護電路

9. 絕緣監測相關結構

10. 製冷劑壓縮與潤滑油循環係統

因此，傳統燃油車中“壓縮機不轉，直接測電磁離合器”的方式，在新能源汽車上已經不適用。

新能源汽車壓縮機沒有傳統皮帶輪，也通常沒有普通12V電磁離合器。它是否工作，取決於整車是否向其下達轉速指令、是否允許高壓上電、是否滿足安全條件，以及壓縮機內部是否存在驅動或機械故障。

電動汽車安全相關標準已將高壓部件、電氣安全、絕緣保護及人員觸電防護納入整車安全要求範圍，因此高壓壓縮機的檢修不能按普通低壓電器處理。

二、新能源汽車空調係統與燃油車空調係統的根本差異

傳統燃油車空調係統的工作邏輯相對簡單：

發動機運轉 → 發動機皮帶帶動壓縮機 → 電磁離合器吸合 → 壓縮機循環製冷劑 → 蒸發箱製冷。

而純電動車的空調係統邏輯則複雜得多，基本流程如下：

動力電池高壓上電
→ BMS確認電池狀態正常
→ 高壓接觸器閉合
→ VCU確認車輛處於允許運行狀態
→ 空調控製器接收到製冷請求
→ 檢查環境溫度、車內溫度、蒸發器溫度、冷媒壓力等條件
→ 通過CAN網絡向電動壓縮機發送目標轉速指令
→ 壓縮機確認高壓供電、通信及內部狀態正常
→ 內部逆變器驅動電機運轉
→ 壓縮製冷劑並實現製冷。

從這個邏輯可以看出，壓縮機不工作，至少可能由以下六大類原因造成：

1. 空調請求未建立

2. 高壓係統未正常上電

3. 壓縮機控製通信異常

4. 製冷劑係統條件不滿足

5. 壓縮機內部電子或機械損壞

6. 整車保護策略禁止壓縮機運行

因此，空調不製冷並不等於壓縮機壞；壓縮機不轉也不等於壓縮機總成損壞。

純電動車空調壓縮機的故障診斷通常必須同時考慮製冷循環、電控係統和高壓係統，而不是隻檢查製冷劑或壓縮機機械部分。

三、壓縮機“不工作”時，最容易出現的錯誤判斷

在實際維修中，以下幾種判斷方式最容易導致誤換件。

1. 聽不到壓縮機聲音，就認定壓縮機壞了

高壓電動壓縮機在低轉速運行時聲音很小，車外未必容易聽到。特別是在環境噪聲較大、散熱風機同時工作、車輛底部隔音較多的情況下，僅靠聽聲音無法判斷壓縮機是否啟動。

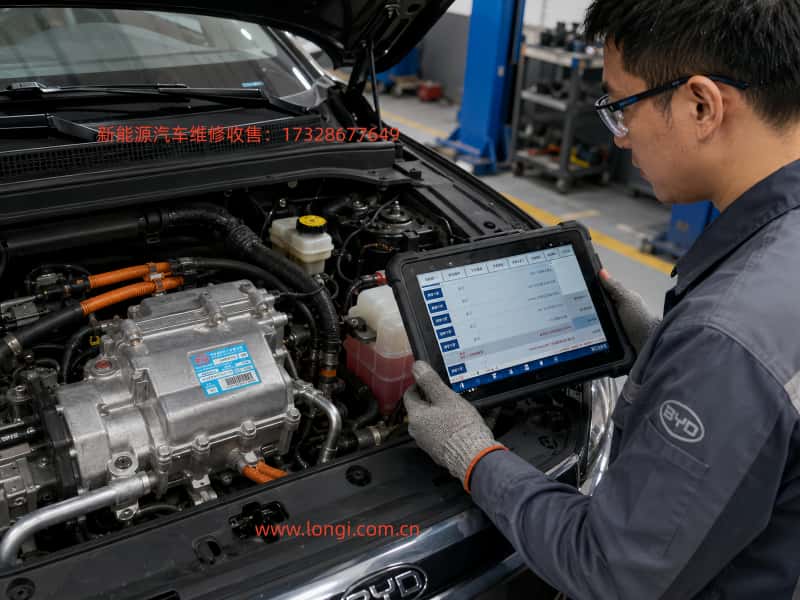

正確方法是通過診斷儀讀取：

• 壓縮機請求狀態

• 壓縮機使能狀態

• 壓縮機目標轉速

• 壓縮機實際轉速

• 壓縮機狀態反饋

• 壓縮機故障等級

• 高壓狀態

• 空調壓力數據

• 蒸發器溫度

• 壓縮機功率或電流數據

如果目標轉速已經下達，而實際轉速始終為0，才需要進一步懷疑壓縮機本體、高壓供電或通信鏈路。

2. 空調不冷，就直接加雪種或換壓縮機

新能源汽車空調係統中，製冷劑不足、過量、泄漏、壓力傳感器失真、電子膨脹閥異常、冷凝器散熱差，都可能導致壓縮機被控製器禁止運行。

例如：

• 冷媒壓力過低，係統可能判斷存在泄漏風險；

• 冷媒壓力過高，係統可能進行高壓保護；

• 蒸發器溫度過低，係統可能停止壓縮機防止結冰；

• 冷凝器風機不轉，係統高壓升高後可能停機；

• 壓力傳感器信號異常，控製器可能拒絕啟動壓縮機。

所以，在沒有讀取壓力數據、沒有確認故障碼之前，直接添加製冷劑或更換壓縮機都不嚴謹。

3. 看到壓縮機總成有高壓線，就直接測量高壓端

這是高風險操作。

壓縮機銘牌標稱電壓約408.8V，意味著其高壓供電回路可能處於數百伏直流電壓等級。錯誤拆插高壓接頭、使用普通萬用表隨意測量、未按廠家流程斷開維修開關，都可能造成觸電、電弧、短路或控製器損壞。

新能源汽車高壓係統維修應先進行高壓斷電、驗電、放電確認，並佩戴符合要求的絕緣防護裝備。相關維修規範也明確提出，在檢查高壓回路前，應依據車輛廠家維修手冊執行斷電流程，並進行絕緣防護及風險評估

4. 診斷儀界麵顯示“正常”，就認定壓縮機一定沒問題

診斷儀中的“正常”通常隻代表當前模塊未上報某類故障，或者該模塊通信狀態正常。

它不一定代表：

• 壓縮機機械部分完全正常；

• 壓縮機內部逆變器完全正常；

• 壓縮機在負載狀態下一定能運轉；

• 製冷能力一定正常；

• 製冷劑循環一定正常。

例如，某壓縮機在靜態自檢時沒有報碼，但在接收到高轉速命令後出現過流、卡滯、過溫或絕緣異常，仍可能無法正常工作。

因此，必須把“故障碼”“數據流”“動態測試”“壓力變化”“實際製冷效果”組合起來判斷。

四、電動壓縮機的完整工作條件

判斷電動壓縮機是否應該啟動，最有效的方法不是盲目拆卸，而是建立“啟動條件清單”。

一台高壓電動壓縮機正常工作，通常需要同時滿足以下條件。

1. 車輛處於高壓上電狀態

車輛必須完成READY或高壓上電過程。

如果動力電池高壓接觸器未閉合，高壓母線沒有建立，壓縮機無法獲得約300V至450V範圍內的直流母線電壓，自然不會啟動。

檢查項目包括：

• 車輛是否能夠正常READY；

• 儀表是否存在動力係統故障燈；

• 高壓係統是否存在絕緣故障；

• 高壓接觸器是否能夠閉合；

• BMS是否存在禁止上電的故障；

• 維修開關是否安裝到位；

• 高壓互鎖回路是否正常。

2. 空調控製器已經發出製冷請求

駕駛員打開A/C後，並不代表壓縮機一定要運行。

控製器還要綜合判斷：

• 環境溫度是否達到製冷需求；

• 車內溫度是否高於設定溫度；

• 蒸發器溫度是否過低；

• 除霜模式是否需要製冷；

• 電池熱管理是否需要壓縮機參與；

• 車輛是否處於節能限製狀態；

• 空調控製麵板、BCM、空調控製器之間通信是否正常。

有些車型在冬季低環境溫度下，即使按下A/C，也不一定會立即強製啟動壓縮機；而在電池熱管理需求存在時，即使乘員艙沒有明顯製冷請求，壓縮機也可能啟動。

3. 高壓供電正常

高壓壓縮機需要穩定的高壓直流輸入。

檢查時要關注：

• 高壓母線電壓；

• 壓縮機高壓保險；

• 壓縮機高壓接插件；

• 高壓線束是否破損；

• 高壓配電箱輸出狀態；

• 高壓互鎖回路；

• 高壓插頭鎖止狀態；

• 插頭端子是否燒蝕、氧化、鬆動。

需要注意的是，高壓壓縮機高壓供電異常並不一定會表現為“完全沒電”。有些接插件接觸電阻偏大、端子輕微燒蝕、線束內部斷股，在低負載時看似正常，但壓縮機啟動時電流上升，電壓會瞬間下降，導致壓縮機保護停機。

4. CAN通信正常

現代新能源汽車中，壓縮機常通過CAN總線接收控製命令。

常見相關網絡節點包括：

• VCU整車控製器；

• BMS電池管理係統；

• 空調控製器；

• 熱管理控製器；

• 電池熱管理控製器；

• 壓縮機控製器；

• DC-DC轉換器；

• PTC加熱器控製器；

• 診斷網關。

如果壓縮機CAN通信異常，可能出現以下現象：

• 空調麵板可操作，但壓縮機沒有啟動；

• 係統顯示空調已打開，但沒有冷風；

• 壓縮機報碼通信丟失；

• 壓縮機目標轉速為0；

• 診斷儀無法讀取壓縮機數據；

• 高壓係統部分模塊正常，但熱管理功能異常。

高壓互鎖和通信鏈路都是新能源汽車高壓部件能否被係統允許工作的關鍵條件，高壓配電故障研究中也將高壓互鎖、控製信號及高壓回路作為重要診斷對象。

5. 製冷劑係統壓力正常

電動壓縮機並不是“隻要有電就一定會轉”。

很多車型會根據高低壓壓力傳感器數據決定是否允許壓縮機啟動。如果係統製冷劑嚴重不足、壓力過低、壓力過高、傳感器異常或管路堵塞，控製器可能限製或停止壓縮機。

典型異常包括：

• 製冷劑泄漏導致低壓過低；

• 維修後加注量不準確；

• 冷凝器堵塞或散熱風機異常；

• 膨脹閥卡滯；

• 幹燥瓶堵塞；

• 壓力傳感器漂移；

• 管路碰撞變形；

• 係統內混入空氣或水分；

• 冷媒油不符合電動壓縮機要求。

新能源汽車電動壓縮機對冷凍油絕緣性能要求較高。使用不合適的冷凍油，尤其是混入傳統燃油車壓縮機油或維修工具交叉汙染，可能造成絕緣下降、內部電氣腐蝕，甚至觸發高壓絕緣故障。

6. 壓縮機內部沒有故障

隻有在前述條件均（jun1）滿足的情況下，才應重點懷疑壓縮機本體。

內部可能故障包括：

• 功率模塊IGBT或MOSFET損壞；

• 直流母線電容異常；

• 驅動板故障；

• 控製芯片故障；

• 電機繞組短路、開路或匝間故障；

• 轉子卡滯；

• 渦旋盤機械咬死；

• 軸承損壞；

• 內部溫度傳感器異常；

• 位置傳感器異常；

• 密封失效導致製冷劑或冷凍油汙染；

• 壓縮機絕緣下降；

• 電子控製部分進水或腐蝕。

這類故障才屬於真正意義上的“壓縮機總成損壞”。

五、從診斷儀數據流判斷壓縮機問題

麵對高壓電動壓縮機故障，最有價值的不是先拆壓縮機，而是先讀取完整數據流。

建議至少查看以下參數。

其中最關鍵的邏輯是：

情況A：目標轉速為0

說明整車沒有要求壓縮機工作。

這時不要先懷疑壓縮機，應先檢查：

• A/C請求是否有效；

• 空調控製器是否允許；

• 環境溫度與設定溫度；

• 製冷劑壓力；

• 蒸發器溫度；

• BMS是否限功率；

• 是否存在高壓係統或熱管理係統故障；

• CAN通信是否正常。

情況B：目標轉速有數值，實際轉速為0

這類情況最值得重視。

表示整車已經命令壓縮機工作，但壓縮機沒有成功運行。重點檢查：

• 壓縮機高壓供電；

• 高壓保險；

• 高壓接插件；

• 高壓互鎖；

• 壓縮機CAN通信；

• 壓縮機內部故障碼；

• 壓縮機是否過溫；

• 壓縮機是否內部鎖死；

• 壓縮機絕緣狀態。

如果高壓電壓、CAN通信、控製命令都正常，而壓縮機仍無法轉動，則壓縮機內部故障概率明顯上升。

情況C：實際轉速有變化，但空調仍不製冷

這種情況不能簡單換壓縮機。

此時說明壓縮機可能已經運轉，但製冷效果不足。應重點檢查：

• 製冷劑是否不足；

• 是否存在泄漏；

• 冷凝器散熱是否正常；

• 冷卻風機是否工作；

• 膨脹閥是否卡滯；

• 管路是否堵塞；

• 蒸發箱是否結冰；

• 壓力傳感器數據是否可信；

• 壓縮機排量是否下降；

• 壓縮機內部機械磨損是否導致壓縮效率下降。

情況D：壓縮機短暫啟動後立即停止

該現象很常見，通常不是簡單的“壓縮機壞了”。

可能原因包括：

• 製冷劑壓力過高；

• 冷凝器風機不轉；

• 冷媒加注過量；

• 壓縮機內部過溫；

• 高壓母線電壓波動；

• 高壓端子接觸不良；

• 壓縮機內部過流；

• 內部逆變器保護；

• 絕緣監測異常；

• CAN通信瞬間丟失；

• 電池係統限功率。

這類故障應盡量使用診斷儀記錄凍結幀和實時數據，觀察壓縮機停止前最後一個異常參數是什麽。

六、比亞迪高壓壓縮機常見故障類型分析

1. 壓縮機高壓保險或高壓接插件問題

高壓壓縮機通常通過高壓配電係統獲得供電。如果保險損壞、插頭鬆動、端子燒蝕或高壓線束被擠壓損傷，壓縮機可能完全不啟動。

典型表現：

• 車輛可以READY；

• 其他高壓係統可能正常；

• 空調壓縮機無響應；

• 診斷儀可能有高壓供電相關故障；

• 壓縮機目標轉速存在，但實際轉速為0。

檢查時應重點看高壓插頭是否存在：

• 熔蝕痕跡；

• 發黑；

• 塑料變色；

• 端子鬆動；

• 密封圈破損；

• 插頭鎖止不到位；

• 水汽侵入；

• 線束外皮磨損。

2. 高壓互鎖回路異常

高壓互鎖回路的作用，是確認高壓部件、插頭、維修開關等是否正確連接。

例如壓縮機高壓接插件未完全鎖止、維修開關未安裝到位、某高壓部件連接器鬆動，整車可能禁止高壓係統部分或全部上電。

高壓互鎖故障不一定會直接顯示為“壓縮機故障”，也可能表現為：

• 高壓不上電；

• READY失敗；

• 動力受限；

• 空調無法工作；

• 高壓係統故障燈點亮；

• 多個高壓部件同時異常。

因此，不能隻盯著壓縮機本身，還應檢查整車高壓係統結構。

3. 製冷劑泄漏或壓力傳感器失準

壓縮機不啟動，有時並不是供電問題，而是空調控製器因壓力數據異常而禁止壓縮機。

例如：

• 冷媒泄漏，係統低壓過低；

• 碰撞造成冷凝器或管路泄漏；

• 維修後未抽真空或加注不規範；

• 壓力傳感器插頭接觸不良；

• 壓力傳感器內部漂移；

• 高低壓管路堵塞；

• 冷凝器散熱不良導致高壓保護。

這種情況下，即使壓縮機本體完全正常，也不會得到啟動允許。

4. 冷凝器風機不工作

冷凝器風機故障會導致空調高壓側散熱不足。

初期表現可能是：

• 剛開始有冷風；

• 行駛時製冷正常，停車怠速時不冷；

• 空調運行幾分鍾後變熱；

• 壓縮機間歇啟停；

• 高壓側壓力快速升高；

• 散熱風機不轉或轉速不足。

如果忽略風機問題，長期高壓運行可能導致壓縮機頻繁保護，甚至增加壓縮機內部過熱風險。

5. 壓縮機內部逆變驅動模塊損壞

高壓電動壓縮機內部通常集成驅動逆變器。內部功率器件損壞後，可能出現：

• 壓縮機無法啟動；

• 啟動瞬間跳故障；

• 高壓保險熔斷；

• 報壓縮機內部驅動故障；

• 報過流、短路、相電流異常；

• 報電機繞組異常；

• 壓縮機啟動後立即停止。

這類故障多數無法通過外部簡單維修恢複，通常需要更換壓縮機總成，或由具備高壓電驅維修能力的專業機構進行拆解檢測。

6. 壓縮機機械卡滯或內部磨損

電動壓縮機內部通常采用渦旋壓縮結構。長期運行、冷凍油汙染、製冷劑不足、異物進入或潤滑不良，都可能造成內部機械損傷。

典型表現：

• 壓縮機啟動過流；

• 壓縮機發出異常金屬摩擦聲；

• 壓縮效率顯著下降；

• 壓縮機溫度異常升高；

• 製冷劑係統中出現金屬屑；

• 壓縮機頻繁保護；

• 空調不冷但壓縮機有轉速反饋。

一旦確認壓縮機內部出現機械磨損，不能隻更換壓縮機，還應檢查並清洗整個製冷係統。否則殘留金屬屑可能進入新壓縮機，造成二次損壞。

七、標準化診斷流程：如何確認是不是壓縮機壞了

下麵給出一個適用於多數新能源汽車高壓電動壓縮機的標準化排查流程。

第一步：確認故障現象

先明確客戶實際描述：

• 完全不製冷；

• 製冷效果差；

• 間歇製冷；

• 行駛時冷、停車不冷；

• 空調開啟後報碼；

• 車輛無法READY；

• 空調一開就跳高壓故障；

• 壓縮機啟動後馬上停止；

• 壓縮機有異響；

• 壓縮機有漏油或製冷劑泄漏。

不同現象對應的排查方向不同。

第二步：讀取全車故障碼

不要隻讀取空調係統。

應至少讀取：

• VCU；

• BMS；

• 空調控製器；

• 熱管理控製器；

• 壓縮機；

• 高壓配電係統；

• 網關；

• DC-DC；

• 絕緣監測相關模塊；

• 電機控製器。

重點尋找：

• 高壓互鎖故障；

• 高壓不上電；

• 壓縮機通信異常；

• 壓縮機內部故障；

• 壓力傳感器異常；

• 溫度傳感器異常；

• 高壓絕緣故障；

• CAN總線故障；

• 製冷劑壓力異常；

• 冷卻風機故障。

故障碼必須結合當前故障、曆史故障、凍結幀和數據流一起分析。單獨清碼後不再出現，不代表根本問題已解決。

第三步：檢查是否具備高壓上電條件

確認：

• 車輛是否能夠進入READY；

• 高壓電池電量是否正常；

• 高壓接觸器是否閉合；

• 高壓母線電壓是否正常；

• 是否存在絕緣故障；

• 是否存在高壓互鎖故障；

• 維修開關是否到位；

• 高壓線束和接插件是否完好。

若車輛根本無法建立高壓係統，優先處理高壓上電問題，而不是檢查壓縮機。

第四步：查看壓縮機請求、目標轉速和實際轉速

這是判斷方向的核心步驟。

邏輯可簡化為：

空調請求沒有
→ 先查控製條件。

有空調請求，但壓縮機未使能
→ 查保護條件、壓力、溫度、高壓、通信。

有目標轉速，但實際轉速為0
→ 查壓縮機供電、通信、內部故障。

目標轉速和實際轉速都有
→ 查製冷劑循環、散熱、膨脹閥、壓縮效率。

第五步：檢查製冷劑係統

需使用適用於R134a係統的專業空調設備進行檢查，包括：

• 高低壓靜態壓力；

• 高低壓動態壓力；

• 冷媒加注量；

• 真空保壓情況；

• 是否存在泄漏；

• 冷凝器散熱情況；

• 風機運轉情況；

• 管路溫差；

• 膨脹閥工作狀態；

• 幹燥瓶狀態；

• 蒸發器結霜情況。

注意，新能源汽車壓縮機通常對冷媒油和係統清潔度有嚴格要求。維修時必須避免不同類型冷凍油混用，避免普通燃油車空調維修設備中的油汙、雜質進入新能源車空調係統。

第六步：檢查壓縮機本體

隻有在確認以下條件都正常後，才建議判斷壓縮機本體故障：

• 高壓供電正常；

• 高壓互鎖正常；

• CAN通信正常；

• 空調請求正常；

• 控製器有目標轉速命令；

• 壓力溫度條件正常；

• 冷凝器風機正常；

• 線束與插頭正常；

• 無其他係統限製；

• 壓縮機報碼指向內部故障；

• 實際轉速無法建立或運行異常。

這時可認為壓縮機內部故障概率較高。

八、壓縮機更換前必須注意的事項

如果已經確認壓縮機總成損壞，更換時不能隻簡單“拆舊裝新”。

1. 確認型號完全匹配

必須核對：

• 壓縮機零件號；

• 電壓等級；

• 製冷劑類型；

• 接插件形式；

• 通信協議；

• 管口結構；

• 安裝支架；

• 軟件版本；

• 車輛平台；

• 壓縮機排量和功率等級。

外觀相似、固定孔一致，並不代表可以直接替換。

2. 檢查係統汙染情況

若舊壓縮機內部機械損壞，必須檢查製冷循環中是否有金屬屑、黑色油泥或嚴重汙染。

如存在汙染，通常需要：

• 更換幹燥瓶；

• 清洗管路；

• 檢查電子膨脹閥；

• 檢查冷凝器；

• 必要時更換無法徹底清洗的部件；

• 使用符合要求的冷媒油；

• 嚴格抽真空；

• 按車輛規定量加注製冷劑。

否則，新壓縮機很可能再次損壞。

3. 更換後必須做絕緣與功能驗證

更換完成後，不能隻確認“能出冷風”。

還要檢查：

• 高壓絕緣狀態；

• 高壓接插件鎖止；

• 高壓故障碼；

• 壓縮機目標與實際轉速；

• 壓縮機電流；

• 製冷劑高低壓數據；

• 管路溫差；

• 冷凝器風機；

• 電池熱管理功能；

• 長時間運行穩定性；

• 是否有異響、泄漏或保護停機。

新能源高壓部件維修的重點不僅是恢複功能，還要確認絕緣、高壓安全和控製邏輯均符合要求。

九、案例結論：如何判斷“第一張圖片上的壓縮機是不是壞了”

對於銘牌顯示為高壓電動空調壓縮機總成的部件，可以作出以下專業判斷：

第一，這個部件確實是新能源汽車空調係統的核心高壓執行器。

第二，它可能導致空調不製冷，也可能因內部逆變器、機械卡滯、電機繞組、絕緣異常等原因失效。

第三，僅憑壓縮機外觀、銘牌、車輛出現空調故障或診斷儀某個界麵，不能直接確認壓縮機已經損壞。

第四，若診斷儀顯示壓縮機有明確目標轉速指令、高壓供電正常、CAN通信正常、製冷劑壓力條件正常、冷凝風機正常，但壓縮機實際轉速始終為0，或壓縮機報內部過流、驅動故障、繞組故障、絕緣故障，則壓縮機本體損壞的可能性較大。

第五，若壓縮機目標轉速本身為0，則問題多數不在壓縮機本體，而在控製條件、高壓上電、壓力傳感器、CAN通信、熱管理策略或整車保護邏輯。

因此，針對“空調不製冷是否就是壓縮機壞了”的問題，最準確的回答應當是：

壓縮機是重要嫌疑部件，但不能直接定性。
必須先確認高壓供電、空調請求、通信狀態、壓力溫度數據、壓縮機目標轉速與實際轉速，再決定是否更換壓縮機總成。

十、結語

新能源汽車空調壓縮機的故障診斷，本質上不是單純的製冷維修，而是高壓係統、電控係統、通信係統和製冷循環係統的綜合診斷。

對於比亞迪等采用高壓電動壓縮機的車型，維修人員必須改變傳統燃油車的思路。不能看到“不製冷”就先加雪種，不能看到“壓縮機不響”就直接換壓縮機，更不能在未斷高壓的情況下隨意拆插高壓連接器。

一套正確的維修邏輯應該是：

讀取故障碼
→ 確認車輛高壓狀態
→ 查看空調請求
→ 檢查壓縮機目標轉速和實際轉速
→ 核對高壓供電及通信
→ 檢查冷媒壓力和散熱條件
→ 最後才判斷壓縮機內部是否損壞。

隻有這樣，才能避免誤換高價值部件，降低維修成本，也能避免高壓係統維修中的安全風險。
