在線氧氣分析儀氧含量失準的係統化診斷：從光源過熱、光路偏移到模擬量采集異常在線氧氣分析儀廣泛用於煙氣監測、工業爐窯、惰性氣體保護、化工反應、燃燒控製、氣體配比、環保排放及實驗裝置等場合。與普通便攜式氧氣檢測儀相比，在線分析係統通常包含采樣氣路、流量控製、測量腔、光源或檢測元件、信號調理電路、模擬量采集模塊、顯示控製器、報警及4–20mA輸出等多個部分。 實際維修中，很多設備出現“氧含量測不準”時，使用方往往第一時間懷疑傳感器老化、測量腔汙染或參數漂移，並通過零點、量程或軟件校準嚐試恢複讀數。然而，對於帶有光源、光學測量腔、內部模擬量采集和信號調理模塊的分析儀而言，單純校準往往隻能暫時修正顯示數值，無法解決光學基準偏移、光源驅動異常、模擬采集失真等深層問題。 本文以一台出現氧含量顯示異常、光源組件持續發熱、模擬量信號曾無法正常讀取、調整光源位置後顯示值可接近20.99% O₂的在線氧氣分析儀為例，係統分析此類故障的診斷邏輯、關鍵檢查點、常見誤判及維修後的驗證方法。

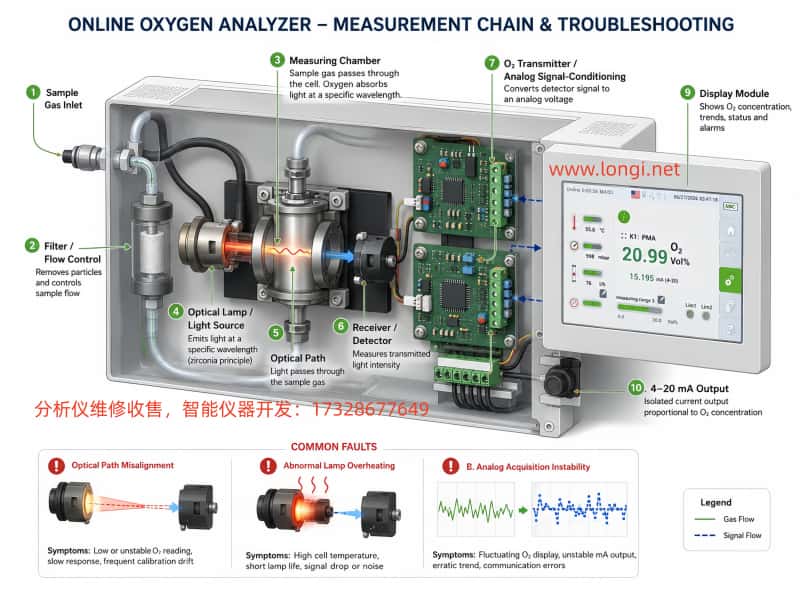

一、氧氣分析儀“顯示有數值”不代表“測量係統正常”在現場維修中，一個非常常見的誤區是：儀表能夠開機、屏幕有氧含量數值、流量也正常，便認為設備主機沒有問題，隻需要簡單做一次校準。 實際上，在線氧氣分析儀的測量結果是多個環節共同作用的結果。隻要其中某個環節發生偏移，顯示器仍然可能給出一個“看起來合理”的數字，但該數字並不一定反映真實氧含量。 一個典型的測量鏈路可以概括為： 被測氣體 ↓ 采樣管路與過濾係統 ↓ 流量控製與穩壓裝置 ↓ 測量腔體 ↓ 光源 / 檢測元件 / 接收元件 ↓ 模擬信號調理電路 ↓ A/D采集與控製模塊 ↓ 顯示、報警、4–20mA輸出 在這條鏈路中，任何一個環節發生異常，都可能造成氧含量測量失準。例如：
因此，維修人員不能隻看最終顯示值，而應當分析“這個數值是如何產生的”。 二、氧含量長期偏低或偏高，首先不能急於認定為“測量腔汙染”測量腔汙染確實是在線氣體分析儀的常見故障原因。特別是在煙氣、化工尾氣、含油霧氣體、粉塵氣體、潮濕氣體或含腐蝕性成分的工況中，測量腔內很容易出現以下汙染問題：
這些問題可能造成響應變慢、零點漂移、量程偏差、線性變差或者讀數不穩定。 但是，必須注意：
如果設備同時出現以下現象，則不能僅以“腔體汙染”解釋：
這些特征說明，問題已不僅限於氣路或腔體汙染，而很可能涉及光學測量係統和電子采集係統。 三、光源組件是光學分析係統的核心基準之一對於采用光源、光學腔、接收器和模擬信號處理結構的分析儀，光源不是一個普通的照明部件，而是整個測量係統的重要基準。 光源可能是微型燈泡、紅外發射元件、加熱發光元件或特殊光學激勵組件。無論其具體形式如何，其核心作用都是向測量腔提供穩定、可重複的光能，使接收端能夠根據光強變化、光譜吸收變化或光路變化判斷被測氣體成分。 正常情況下，光源需要滿足以下條件：
一旦光源位置發生變化，接收器接收到的光強就可能發生明顯改變。此時，儀表即使沒有任何電子故障，也可能出現氧含量偏高、偏低、漂移或線性失真。 例如，光源距離接收端稍微增加，接收光強可能下降；光源偏離中心軸，接收端有效光通量減少；燈泡安裝高度變化，可能使光斑偏離接收窗口；燈泡角度改變，則可能造成光線偏折和反射路徑變化。 因此，若維修過程中發現：
這說明光源位置、光路耦合或接收光強與儀表讀數之間存在直接關聯。 這一發現具有很高診斷價值，但也不能簡單認為“調到20.99%就完全修好了”。 |
| 判斷項目 | 光源燈泡/發光體 | NTC/PTC熱敏元件 |
|---|---|---|
| 上電後是否發光 | 常見 | 一般不會 |
| 上電後是否明顯發熱 | 常見 | 通常隻輕微發熱 |
| 是否由功率管驅動 | 常見 | 一般不直接由功率管驅動 |
| 是否影響光學讀數 | 直接影響 | 通常間接影響 |
| 是否可能通過移動位置改變讀數 | 是 | 否 |
| 是否需要光路對準 | 是 | 否 |
| 是否可見玻璃燈絲或發光點 | 常見 | 一般沒有 |
如果調整該元件的位置、距離或角度後，氧含量讀數發生顯著變化，則其更可能是光源、光學發射組件或光路結構的一部分，而不是單純的測溫元件。
很多在線氧氣分析儀內部並不是直接將傳感器信號顯示在屏幕上，而是先經過模擬量轉換、放大、濾波、比例計算、A/D采集、軟件運算，再映射為顯示值和4–20mA輸出。
典型信號鏈可能是：
光電接收信號 ↓ 前置放大 ↓ 濾波與偏置處理 ↓ 參考電壓比較 ↓ A/D轉換 ↓ 微控製器計算 ↓ 顯示值 ↓ 4–20mA輸出
如果其中任意一個環節異常，顯示值就可能偏離真實狀態。
常見問題包括：
運算放大器零點漂移；
精密電阻阻值變化；
參考電壓不穩定；
插頭氧化或接觸不良；
插座焊點開裂；
模擬信號地不良；
A/D輸入通道異常；
濾波電容漏電；
光電接收器輸出減弱；
信號放大倍數變化；
輸出模塊故障；
模擬量隔離模塊異常；
4–20mA回路斷路；
模擬采樣線路受幹擾。
當儀表曾出現“模擬量讀不到”“輸出為0”“插頭拔掉後顯示歸零”“重新連接後讀數恢複”等情況時，應優先檢查以下位置：
傳感器至信號調理板之間的插接件；
信號調理板供電；
模擬地與參考地；
光電接收器輸出；
放大器輸入與輸出；
A/D采集輸入端；
4–20mA輸出端；
插座焊點和線束壓接點；
繼電器、保險和隔離電路；
模塊與主控板之間的通訊或模擬接口。
這種故障的危險之處在於：設備可能在某一個狀態下顯示正常，但隻要溫度變化、振動、插頭鬆動或電源波動，讀數又會再次偏移。
光學分析儀中，光路問題和模擬采集問題不一定是彼此獨立的。
例如，光源位置偏移會造成接收光強下降。接收端輸出變小後，模擬放大電路可能將弱信號放大到接近正常範圍。此時，顯示器仍可能顯示一個看似合理的氧含量，但係統已處於低信噪比狀態。
在這種狀態下，設備會表現出以下特征：
對微小振動敏感；
對溫度變化敏感；
對燈泡位置敏感；
對流量變化敏感；
對電源波動敏感；
讀數偶爾跳變；
校準後短期正常；
運行一段時間後重新漂移；
4–20mA輸出與顯示值偶發不一致；
光源稍微移動，數值就發生明顯變化。
因此，維修時不能隻解決其中一個環節。例如，隻調整燈泡位置使空氣點顯示20.99%，但不檢查驅動電流、接收信號、模擬放大和輸出穩定性，後續仍可能出現測量失準。
反過來，隻修複模擬量采集板，但不恢複光源機械位置和光路中心，也無法保證測量精度。
真正可靠的維修應同時滿足：
光路位置正確；
光源亮度穩定；
光源驅動不過熱；
接收信號充足；
放大電路穩定；
采集基準正確；
顯示值與輸出值一致；
零點、量程和線性合格；
長時間運行不漂移。

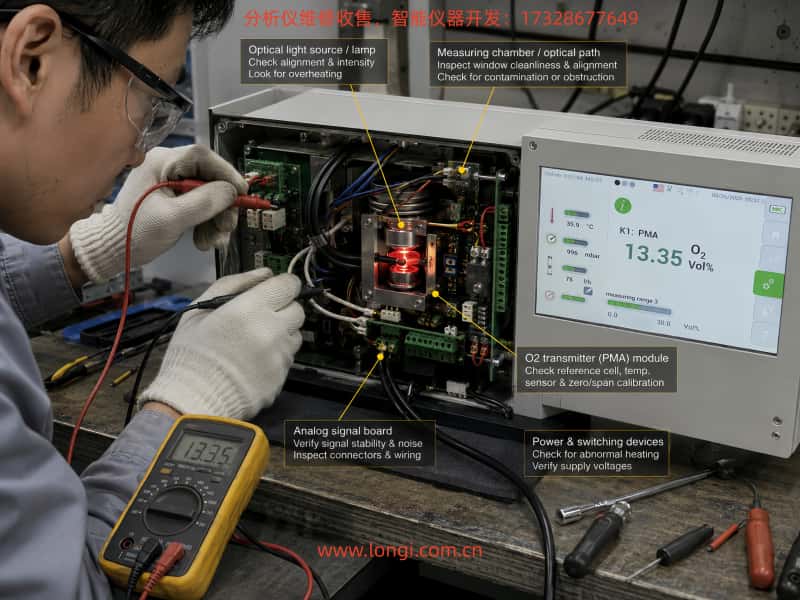

對於“氧含量不準”的在線分析儀，推薦采用以下檢修流程。
檢查：
電源電壓是否穩定；
接地是否可靠；
流量是否正常；
壓力是否穩定；
采樣氣體是否幹燥；
過濾器是否堵塞；
是否存在冷凝水；
采樣管路是否漏氣；
是否有空氣倒灌；
測量腔是否被汙染。
這一步主要排除外部氣路問題。
檢查：
光源是否能正常點亮；
光源亮度是否穩定；
是否出現持續升溫；
是否存在明顯過熱；
光源位置是否固定；
光源距離是否偏離；
光源是否偏心；
玻璃燈泡是否老化、發黑或損傷；
引線是否氧化；
燈座是否鬆動；
光源供電是否異常。
特別要注意：若光源位置輕微變化就導致氧含量顯示明顯變化，應檢查燈座、固定支架、壓片、定位槽和機械基準。
檢查：
光學窗口是否有油膜；
測量腔內是否有粉塵；
是否存在冷凝液；
反射麵是否氧化；
接收窗口是否汙染；
光路是否被遮擋；
燈泡與接收端是否同軸；
內部固定件是否鬆動；
是否有拆裝後位置偏移。
此步驟的目標是恢複光學傳輸效率和幾何一致性。
檢查：
光源驅動電壓；
光源工作電流；
開關管溫升；
散熱器狀態；
功率管是否短路或漏電；
驅動PWM是否正常；
采樣電阻是否變值；
限流元件是否損壞；
電解電容是否老化；
焊點是否虛焊；
電源是否過壓。
若開關管嚴重發燙，應避免長時間通電，防止燈泡、功率管、PCB和線束進一步損壞。
檢查：
信號調理板供電；
輸入信號是否存在；
放大器輸出是否穩定；
參考電壓是否正常；
模擬地是否可靠；
連接插頭是否氧化；
A/D采樣值是否穩定；
4–20mA輸出是否與顯示一致；
模擬信號是否隨光源位置變化而變化；
拔插連接器時數值是否異常跳變。
這一步用於確認“真實信號是否正確進入控製器”。
在光源、光路、測量腔和模擬采集均恢複正常後，再進行零點和量程校準。
推薦至少驗證：
零氣體點；
空氣點；
量程氣體點；
中間濃度點；
長時間穩定性；
4–20mA輸出對應關係；
報警閾值；
流量變化影響；
溫度變化影響。
如果在硬件未修複前反複通過參數“調數值”，往往會造成後續維修困難，因為原始偏差被軟件補償掩蓋，維修人員無法判斷真正的問題來自光路、信號鏈還是參數。
一台氧氣分析儀維修後，不能隻看瞬時讀數，而應至少進行以下驗證。
通入潔淨空氣後，氧含量應接近20.9%。
但僅此一項不能作為最終合格依據。
使用合適零氣體，確認低氧區域讀數是否接近零點，觀察是否存在明顯殘餘值。
使用已知濃度標準氣體，驗證高濃度或量程點是否準確。
至少選取兩個以上不同濃度點，檢查輸出是否呈合理比例變化。
連續運行30分鍾、1小時或更長時間，觀察：
光源溫度；
功率管溫升；
O₂讀數漂移；
模擬輸出穩定性；
流量變化；
報警狀態；
是否出現信號丟失。
確認顯示值與4–20mA輸出對應關係正確。例如，應核實：
0% O₂時輸出電流；
20.9% O₂時輸出電流；
滿量程時輸出電流；
控製係統接收值是否與儀表一致。
隻有上述驗證均通過，才能認為設備恢複了可長期使用的狀態。
對於帶光源、光學腔和模擬信號采集結構的在線氧氣分析儀，氧含量測不準不能簡單歸結為“腔室汙染”或“需要校準”。
當設備同時出現以下現象時：
氧含量顯示明顯偏差；
光源玻璃體發熱；
功率驅動管嚴重升溫；
光源位置影響讀數；
調整光源距離後空氣點可恢複至20.99%；
模擬量信號曾無法讀取；
插頭或連接狀態影響顯示值；
校準後仍存在穩定性風險；
應將故障定位為：
光學測量鏈路、光源驅動係統和模擬量采集係統之間的複合型異常。
真正可靠的維修思路，不是單獨調參數，也不是隻清洗測量腔，而是按照“氣路—光源—光路—驅動—模擬采集—輸出—校準—穩定性驗證”的順序，逐級恢複設備的物理測量基準和電子信號基準。
隻有當光源位置穩定、驅動溫升正常、接收信號充足、模擬采集穩定、輸出一致、零點量程合格且長時間不漂移時，氧氣分析儀才算真正恢複到可長期運行的狀態。
