變頻器間歇性缺相導致啟動失敗的工程案例分析——基於AT900係列驅動器的真實現場問題解析

1. 引言

在工業電機驅動係統中，尤其是紡織設備、縫紉機、包裝機械等輕型負載應用中，經常會遇到一種典型但容易誤判的故障現象：

電機無法在變頻器控製下自行啟動，但手動帶動後可以正常運行

很多工程人員第一反應是參數問題，例如：

• 起動轉矩不足

• V/F曲線不合理

• 加速時間過短

• 轉矩補償不夠

但在實際工程中，這類問題往往與參數無關，而是隱藏在更底層的供電完整性問題。

本文基於一例 AT900 係列矢量變頻器驅動縫紉機電機的真實案例，完整解析從“誤判參數問題”到“最終定位為間歇性缺相”的全過程。

2. 係統結構概述

本案例係統包括：

• AT900係列通用矢量變頻器（SVC控製）

• 三相異步電機（縫紉機主驅動電機）

• 機械離合器

• 老舊接觸器 + 熔斷器供電係統

• 直接變頻器輸出驅動電機（無編碼器反饋）

AT900係列變頻器具備：

• 無傳感器矢量控製（SVC）

• V/F控製模式

• 可調低頻轉矩補償

• 啟動轉矩可達150%以上（取決於參數設定）

3. 初始故障現象

現場反饋問題如下：

1. 電機無法在RUN命令下自行啟動

2. 手動通過離合器帶動後電機可正常運行

3. 變頻器啟動時頻率平滑上升（0Hz → 15Hz）

4. 電機在低頻區出現振動但無法起轉

5. 調整參數（P04.01、P10.01）無明顯改善

補充測試：

• 空載狀態下依然無法自啟動

• 外部機械輔助啟動後運行正常

• 故障具有一定“間歇性”

4. 關鍵診斷突破點

最關鍵的現場現象是：

電機不能從0轉速自行啟動，但隻要被外力帶動即可運行

這是典型的工程信號，通常指向：

• 缺相運行

• 電源不平衡

• 接觸器觸點不良

• 某一相間歇性斷開

其本質問題是：
 旋轉磁場在零速狀態無法建立

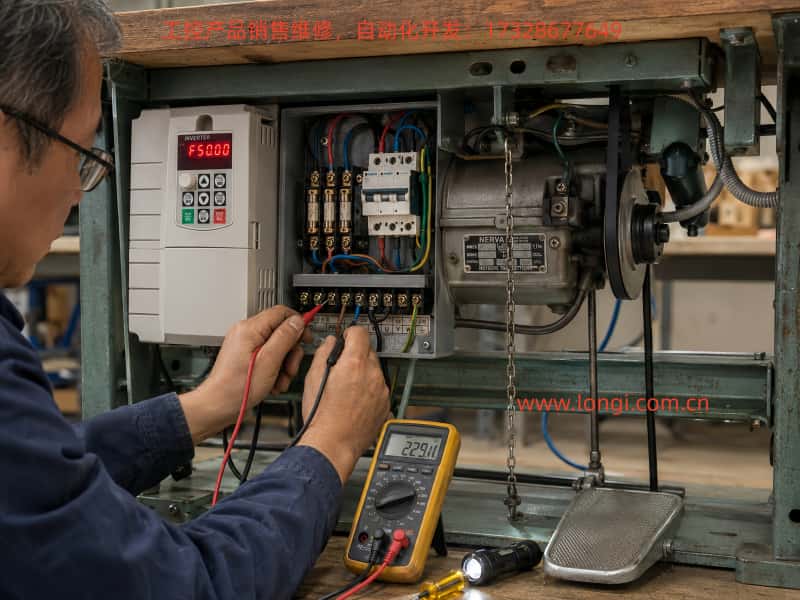

5. 電氣測量結果

在係統修複穩定後測得：

電機繞組電阻：

• 19.7Ω / 18.9Ω / 19.7Ω

電機到變頻器線路電阻：

• 約 0.2Ω

結果分析：

可以明確：
