Allen-Bradley CSD3 Plus 伺服驅動器報警故障診斷與維修方法
——以 CSD3-10BX2 上電顯示異常代碼為例，係統排查編碼器、控製電源與驅動內部故障
在工業設備現場，伺服驅動器出現報警後，維修人員最容易犯的錯誤，是隻盯著顯示屏上的代碼，直接判斷“編碼器壞了”“功率模塊壞了”或“主板壞了”。實際上，伺服報警代碼隻是驅動器檢測到異常後的結果，不一定代表最終損壞點。
以 Allen-Bradley OEMax CSD3 Plus 伺服驅動器為例，這類驅動器雖然外殼印有 Allen-Bradley 標識，但其本體屬於 Rockwell Samsung Automation / RS Automation CSD3 係列伺服平台。銘牌型號 CSD3-10BX2 表示該機為 AC220V 三相輸入、額定約 1kW 的伺服驅動器，通常配套 CSD3 係列交流伺服電機及串行編碼器係統使用。該係列驅動器的報警顯示、參數結構、編碼器反饋方式和一般國產伺服並不完全相同，維修時不能簡單套用其他品牌經驗。

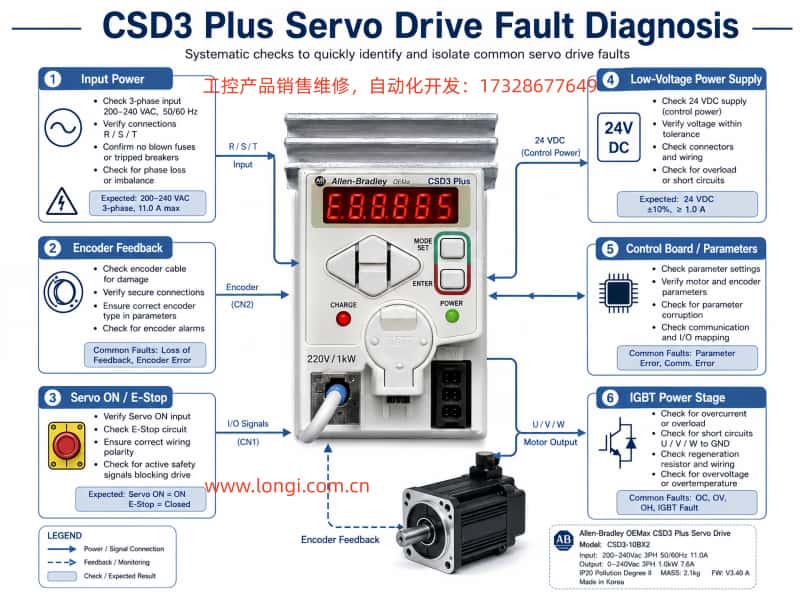

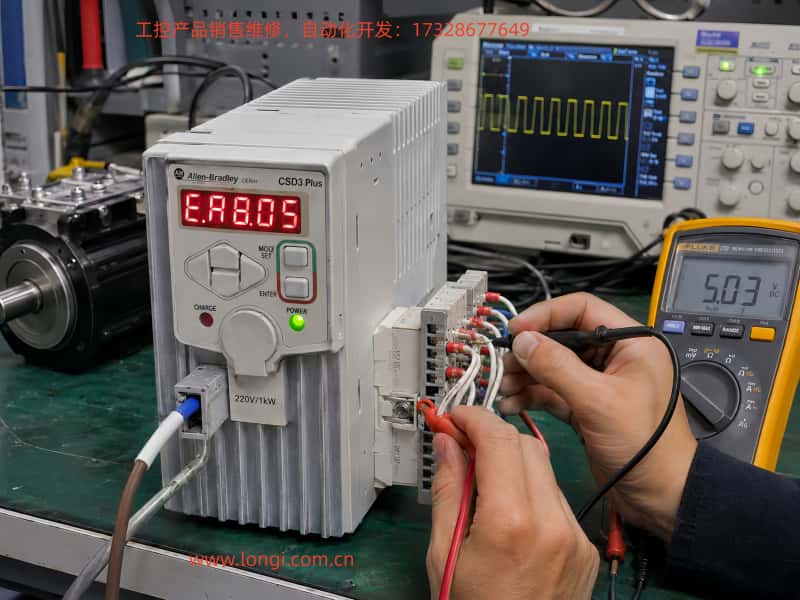

現場圖片中，驅動器麵板顯示為 E 類異常代碼，且 POWER 指示燈亮起，說明控製部分已經上電，驅動器並非完全無電，而是在上電初始化、反饋識別、參數檢查、主回路檢測或伺服使能邏輯檢查過程中發現異常。對於這種故障，必須按照“外部係統—電機反饋—低壓電源—控製板—功率板”的順序處理，才能避免誤判和擴大故障。
CSD3 係列說明資料顯示，該係列采用 CSD3 伺服平台，型號中的“10”對應約 1kW 驅動容量，“B”對應 AC220V 等級，“X2”則與控製方式、設計序列或配置有關。該係列支持位置、速度、轉矩等控製模式，電機通常帶有串行絕對值或增量式反饋編碼器。驅動器會在上電後讀取編碼器信息、校驗電機型號、檢查內部通訊狀態，並檢測控製電源、母線電壓及部分安全邏輯狀態。隻要其中任意環節異常，都可能導致 E 類報警。
一、CSD3 Plus 驅動器報警的基本邏輯
伺服驅動器不是普通變頻器。變頻器隻需要知道輸出頻率和電流即可驅動普通異步電機，而伺服驅動器必須實時掌握電機轉子的精確位置、速度、方向和負載狀態。
因此，CSD3 Plus 驅動器在啟動時通常需要完成以下工作：
檢查控製電源是否正常。
檢查主回路電源是否具備條件。
檢查內部 CPU、存儲器和通訊總線。
檢查編碼器供電和編碼器通訊。
讀取電機識別信息。
檢查參數與電機匹配關係。
檢查 Servo ON、急停、正反限位等輸入狀態。
檢查驅動內部電流檢測、電壓檢測和保護電路。
等待控製器發出使能或運行命令。
隻要其中一個步驟失敗，驅動器就不會正常進入 READY 或 Servo OFF 等待狀態，而會顯示報警代碼。
因此，看到 CSD3 Plus 麵板出現 E 類異常時，不能立即斷定是 IGBT 損壞。事實上，如果驅動器剛上電、不使能、不運行，且沒有電機動作就立即報碼，那麽故障更常見於以下區域：
編碼器及編碼器線纜；
電機反饋接口；
驅動器內部 5V 或 12V 編碼器供電；
控製板 CPU 自檢；
參數存儲器；
控製板與功率板通訊；
直流母線檢測；
外部安全或使能邏輯異常。
二、先確認：這台驅動器不是普通“變頻器報警”
CSD3-10BX2 的銘牌參數顯示：
輸入電壓：200–240Vac，三相，50/60Hz；
輸入電流：約 11A；
輸出電壓：0–240Vac，三相；
額定容量：約 1.0kW；
輸出電流：約 7.6A；
製造商：RS Automation；
係列：CSD3 Plus Servo Drive。
這說明它是用於伺服係統的專用驅動器，而非普通 VFD。其 U、V、W 輸出雖然也是三相，但內部采用位置閉環控製，必須配合對應編碼器反饋。
很多現場人員會嚐試將電機線拔掉、隻給驅動器上電，然後根據報警是否存在來判斷驅動器好壞。這種方法在普通變頻器上有一定參考價值，但在伺服驅動器上必須非常謹慎。
因為伺服驅動器在沒有電機編碼器反饋時，本身就可能報警。也就是說：
拔掉電機編碼器後出現報警，並不一定說明驅動器壞。
反之，編碼器插上後報警，也不一定說明電機一定壞。
必須結合報警出現時間、報警類型、編碼器電源、通訊波形和內部狀態綜合判斷。
三、上電即出現 E 類報警時，最優先懷疑什麽
對於 CSD3 Plus 這類較早期的伺服平台，如果驅動器一上電就報警，且電機沒有被使能、沒有接受運動指令，故障概率通常可按以下順序考慮。
1. 編碼器反饋異常
這是最常見原因之一。
伺服驅動器依靠編碼器反饋判斷電機位置。如果編碼器沒有上電、編碼器內部損壞、編碼器通訊異常、反饋線接觸不良，驅動器無法確認電機狀態，就可能在啟動階段報警。
典型原因包括：
電機編碼器插頭鬆動；
編碼器線被拖鏈拉斷；
插頭針腳氧化；
編碼器屏蔽層斷裂；
編碼器 5V 供電缺失；
編碼器電纜被油液汙染；
編碼器內部 IC 損壞；
絕對值編碼器電池低壓；
編碼器線被動力線幹擾；
電機曾經進水、受潮或拆修過。
CSD3 係列資料中可見，部分 CSD3 電機采用高分辨率串行絕對式或串行增量式編碼器。該類反饋並不是簡單 A、B、Z 脈衝，往往需要驅動器與編碼器之間進行串行數據通訊。因此，用普通萬用表簡單測量幾根線有無電壓，通常無法完全證明編碼器正常。
2. 編碼器供電異常
編碼器本身未必損壞，也可能是驅動器給編碼器提供的低壓電源異常。
通常需重點檢查：
如果不接編碼器時，驅動器內部 5V 正常；一接編碼器，5V 立即從 5V 掉到 1V 或 0V，則應重點懷疑：
編碼器線短路；
電機編碼器內部短路；
編碼器插座進水；
編碼器電纜屏蔽層搭鐵；
編碼器接口 TVS 二極管擊穿；
編碼器電源濾波電容短路。
這種情況不要繼續反複上電，否則可能會進一步損壞驅動器內部穩壓電路。
3. 參數或電機型號不匹配
如果驅動器曾更換過電機、維修過主板、更換過 EEPROM、進行過參數初始化，或者客戶誤操作恢複了出廠設置，也可能導致驅動器不能正確識別電機。
常見情況包括：
驅動器參數被恢複默認；
電機型號參數錯誤；
編碼器類型設定錯誤；
電機額定容量不匹配；
電子齒輪參數異常；
控製模式被改錯；
絕對值編碼器模式設置錯誤；
伺服係統曾更換過其他同係列驅動器。
這種故障通常不一定表現為電機完全損壞，而是驅動器無法建立正確的閉環控製模型。
維修中不能貿然恢複出廠設置。因為很多老舊設備的參數並沒有備份，一旦參數清零，設備可能即使驅動器硬件正常，也無法重新投入運行。
四、為什麽不能一看到報警就懷疑 IGBT
很多維修人員看到伺服驅動器報警，會優先拆開測 IGBT 模塊。實際上，IGBT 故障通常具有比較明顯的特征。
例如：
上電即跳空氣開關；
主回路保險絲燒毀；
DC 母線嚴重短路；
U、V、W 對 P/N 低阻；
驅動器一使能即報警；
電機輕微動作後過流；
驅動器運行中爆機；
模塊發熱異常；
母線電壓無法建立；
預充電電阻或整流橋燒毀。
而本案例中，麵板 POWER 指示燈正常亮起，說明控製電源至少具備基本工作條件。若故障是在上電後立即顯示且沒有明顯跳閘、沒有冒煙、沒有主回路熔斷，優先級通常應先放在反饋、控製和低壓供電，而不是先更換功率模塊。
當然，不能因此排除功率板故障。部分伺服驅動器會在上電自檢時檢查：
電流傳感器零點；
IGBT 驅動電源；
功率板通訊；
IPM 故障反饋；
母線采樣電壓；
預充電狀態；
製動回路狀態。
若這些檢測信號異常，也可能導致 E 類報警。但這類故障通常需要拆機測量控製板和功率板之間的接口信號，而不是僅僅測 U、V、W 是否短路。
五、維修前必須執行的外部排查步驟
在拆驅動器之前，應先做外部係統檢查。這樣可以避免把本來正常的驅動器誤送修，也可以避免維修後裝回設備仍然報警。
第一步：記錄報警狀態
應記錄：
這些信息對判斷非常重要。
例如：
上電立刻報警：偏向控製板、編碼器、電源、自檢問題；
Servo ON 後報警：偏向編碼器、限位、使能、電機、功率驅動；
電機一動就報警：偏向機械卡滯、編碼器丟脈衝、相線、電流檢測、IGBT；
高速時報警：偏向編碼器幹擾、增益、慣量、機械負載；
長時間運行後報警：偏向散熱、製動、過載、電機發熱、接觸不良。
第二步：檢查電機和編碼器連接器
檢查重點包括：
編碼器插頭是否完全鎖緊；
插頭外殼是否鬆動；
插針是否變色；
是否有油汙、水汽或冷卻液；
電纜是否被拖鏈擠壓；
編碼器線是否和 U/V/W 動力線共走線槽；
編碼器屏蔽層是否在正確位置接地；
電機線是否有明顯磨損；
電機抱閘線是否短路或斷路。
對於拖鏈設備，尤其要檢查電纜兩端附近。很多線纜並不是中間斷，而是在反複彎折的固定端、拖鏈出口、電機尾部、插頭壓接位置出現斷芯。
第三步：檢查主電源輸入
這台 CSD3-10BX2 是 AC200–240V 三相輸入等級，應測量：
有些設備使用 AC220V 三相伺服，但現場誤接入 AC380V 三相電源，驅動器可能出現嚴重損壞。維修前一定要確認實際輸入電壓，不要隻看配電櫃標簽。
第四步：檢查控製電源與使能回路
很多伺服係統除了主回路電源外，還有獨立控製電源、24V I/O 電源、急停安全回路和 Servo ON 回路。
需檢查：
如果控製端子上某個輸入邏輯異常，驅動器可能不進入 Ready 狀態，但不一定是驅動器硬件損壞。
六、送修後應如何進行板級檢測
當外部電纜、電機、控製係統無法排除，或者驅動器脫機仍然上電報警時，才進入驅動器內部維修流程。
建議按以下順序檢查。
1. 檢查整流與母線回路
斷電後，等待母線電容完全放電。
檢查：
如果 P-N 直接低阻，應拆分功率模塊、製動單元、濾波電容等逐項確認。
2. 檢查 IGBT/IPM 模塊
檢查方法不能隻靠蜂鳴檔。
應分別測量：
P 對 U、V、W；
N 對 U、V、W；
U、V、W 相間；
柵極驅動端是否存在短路；
IPM 故障反饋端是否異常；
驅動電源是否完整；
是否有燒黑區域；
是否有熱失效痕跡。
如果功率模塊正常，但驅動器仍報內部類報警，還要繼續檢查驅動器的 IGBT 驅動電源，例如：
+15V；
-15V；
+12V；
+5V；
隔離 DC/DC 輸出；
驅動光耦；
柵極電阻；
保護二極管；
電流采樣霍爾元件或分流電阻。
3. 檢查低壓開關電源
CSD3 Plus 控製板通常依賴多個低壓電源軌。維修時至少應確認：
5V 是否穩定；
3.3V 是否穩定；
12V 是否穩定；
15V 是否穩定；
負壓電源是否存在；
上電瞬間是否掉壓；
紋波是否過大；
接編碼器後是否出現明顯壓降。
老舊伺服驅動器常見問題包括：
電解電容 ESR 升高；
開關電源芯片損壞；
光耦老化；
TL431 基準異常；
次級整流二極管漏電；
穩壓芯片過熱；
小型貼片保險絲開路；
PCB 焊點虛焊；
DC/DC 模塊失效。
尤其是低壓電源不穩時，CPU、編碼器接口和通訊芯片都可能出現誤報警，使維修人員誤以為是主控板損壞。
4. 檢查編碼器接口電路
編碼器接口是 CSD3 Plus 維修的重點區域。
建議檢查：
編碼器插座焊點；
5V 供電保險元件；
TVS 管；
共模電感；
串聯限流電阻；
差分收發器；
光耦隔離器；
通訊芯片；
數據線保護陣列；
接地屏蔽回路；
接口附近貼片電容是否短路。
如果接口有受潮、腐蝕或插針發黑，可能引發編碼器通訊故障。很多情況下，驅動器主控板並沒有完全損壞，而是接口保護器件擊穿，導致編碼器供電被拉低或數據線被鉗位。
5. 檢查控製板和參數存儲器
若編碼器、電源和功率板均未發現明顯異常，應檢查：
MCU 是否工作；
晶振是否起振；
複位信號是否正常；
Flash 或 EEPROM 是否失效；
CPU 供電是否穩定；
控製板與功率板通訊是否正常；
參數存儲芯片是否接觸不良；
是否存在虛焊；
是否有腐蝕、蟲害或碳化。
這類故障通常需要示波器、邏輯分析儀、編程器和可替換對比板才能準確判斷。
對於客戶送修的單台老驅動器，如果沒有同型號正常機做對比，建議先建立完整的電壓、阻值、波形和溫升記錄，再決定是否進行芯片級維修。
七、一個非常實用的隔離判斷方法
對於 CSD3 Plus 上電報警，可以將故障分為“外部引起”和“內部引起”兩大類。
情況一：驅動器單獨上電也報警
如果拆除：
電機動力線；
編碼器線；
PLC 控製線；
Servo ON 信號；
外部 I/O；
通訊線；
隻保留必要控製電源後，驅動器仍然顯示同樣的 E 類報警，則故障大概率在驅動器內部。
重點查：
控製板；
電源板；
EEPROM；
編碼器接口；
功率板通訊；
母線檢測；
電流檢測；
內部驅動電源。
但要注意：部分伺服驅動器沒有編碼器本來就會報警，因此不能僅憑“拔掉編碼器仍報警”下結論。最好的方式是對照同型號正常驅動器，觀察其在無電機、無編碼器條件下的顯示狀態。
情況二：驅動器單獨上電正常，接電機後報警
這種情況優先懷疑：
電機編碼器；
編碼器線；
電機內部短路；
電機製動器；
電機型號不匹配；
接插件問題；
編碼器供電被拉低；
線纜屏蔽不良。
建議使用替代法：
接入同型號正常電機測試；
接入正常編碼器線測試；
使用另一台同型號驅動器交叉驗證；
測量編碼器電源是否被拉低；
檢查插頭針腳定義和線序。
替代法通常比單純測阻值更可靠。
八、維修中最容易出現的誤判
誤判一：認為所有 E 類報警都是編碼器故障
編碼器問題確實常見，但 E 類報警還可能來自：
CPU 自檢失敗；
EEPROM 數據異常；
電流檢測異常；
主回路檢測異常；
母線過壓或欠壓；
功率板通訊異常；
參數異常；
內部驅動電源異常。
因此，不能隻更換編碼器就結束維修。
誤判二：隻測 U、V、W 不短路就認為功率板正常
IGBT 不短路，不代表功率板完全正常。
還可能存在：
柵極驅動丟失；
某相電流采樣異常；
驅動電源不足；
IPM 故障反饋異常；
製動單元損壞；
功率板與控製板通訊中斷；
焊點虛焊；
溫度檢測異常。
誤判三：直接恢複出廠參數
恢複出廠參數可能導致：
電機識別參數丟失；
電子齒輪比變化；
原點模式丟失；
限位邏輯改變；
控製模式改變；
設備行程異常；
撞機風險增加。
對於老舊設備，應先備份全部參數，至少記錄關鍵參數後再操作。
誤判四：忽略電纜問題
很多伺服驅動器送修後，在維修台上表現正常，裝回客戶設備又報警，原因通常是：
拖鏈電纜斷芯；
編碼器屏蔽斷裂；
插頭接觸不良；
現場接地差；
動力線幹擾編碼器線；
電機端插頭進油；
外部 24V 電源波動。
因此，驅動器修複後必須盡量做帶電機、帶編碼器、帶 Servo ON 的動態測試。
九、建議的標準維修流程
對於 CSD3-10BX2 或同類 CSD3 Plus 驅動器，可采用以下標準流程。
第一步，記錄完整型號、報警狀態、故障發生條件和現場接線情況。
第二步，確認輸入電源為 AC200–240V 三相，不存在 AC380V 誤接。
第三步，檢查電機動力線、編碼器線、抱閘線、控製線和接地。
第四步，檢查編碼器插頭、線纜和反饋電源。
第五步，檢查 Servo ON、急停、正負限位和外部 24V。
第六步，斷開外部負載，觀察驅動器在最小接線條件下的報警狀態。
第七步，檢測母線、整流橋、IGBT、製動單元和預充電回路。
第八步，檢測 5V、12V、15V、負壓等低壓電源。
第九步，檢測編碼器接口、電源保護、通訊收發器和接口焊點。
第十步，檢查控製板 MCU、EEPROM、晶振、複位電路和板間通訊。
第十一步，使用匹配電機進行空載使能和低速測試。
第十二步，進行帶載試運行、溫升測試和重複啟停測試。
這套流程的核心目標不是“快速判斷哪個零件壞”，而是避免誤換模塊、避免擴大損傷，並使維修結果能夠經得起現場複裝驗證。
十、結語
Allen-Bradley CSD3 Plus CSD3-10BX2 伺服驅動器出現 E 類報警時，不能簡單視為單一故障碼，更不能直接認定為 IGBT、編碼器或主板損壞。
對於上電即出現異常顯示的情況，應優先從編碼器反饋、低壓電源、控製板自檢、參數存儲和內部通訊開始排查，再逐步進入母線、功率模塊和電流檢測等區域。
在實際維修中，編碼器線纜、接口氧化、5V 供電掉壓、拖鏈斷芯、參數異常和控製板電源老化，往往比功率模塊損壞更常見。隻有完成外部係統隔離、低壓電源檢測、編碼器反饋檢查和板級測試後，才能判斷驅動器是否需要維修控製板、功率板或更換核心模塊。
對於老舊設備，最可靠的策略不是盲目更換零件，而是建立“報警狀態—外部接線—低壓電源—反饋信號—功率回路—動態測試”的完整診斷鏈。這樣既能提高維修成功率，也能避免設備恢複後再次出現重複故障。
