匯川 IS580 液壓伺服驅動器 Err45、Err46 故障診斷與維修方法：從外部反饋回路到控製板檢測

在注塑機、液壓機、壓鑄機、橡膠設備等液壓伺服係統中，匯川 IS580 係列液壓伺服驅動器承擔著電機調速、壓力閉環、流量閉環、溫度保護以及液壓動作響應控製等任務。驅動器一旦出現 Err45、Err46 一類報警，設備往往無法正常啟動，或者剛啟動就立即停機。

以現場一台型號為 IS580T070-R1-1-EST、37kW、380–480V 輸入 的匯川液壓伺服驅動器為例，數碼管顯示在兩個故障狀態之間切換。此類情況不能僅按“驅動器壞了”處理，更不能直接更換功率模塊。因為 Err45、Err46 通常與電機溫度檢測、壓力傳感器反饋、24V 控製電源、模擬量輸入回路、公共端接線以及控製板采樣電路有關。

匯川 IS580 屬於液壓伺服專用驅動平台，除驅動三相伺服電機外，還需接收油壓、流量、溫度等外部反饋信號。因此，任何一個低壓信號回路異常，都可能導致設備無法進入正常運行狀態。匯川官方資料顯示，其產品覆蓋驅動、控製、電機及行業專用自動化方案，並廣泛服務於注塑、包裝、金屬加工等工業應用。

本文將圍繞疑似 Err45、Err46 報警，係統分析故障邏輯、現場檢測方法、常見誤區、控製板維修判斷方式，以及可供維修人員和設備用戶執行的排查流程。

一、先確認顯示內容，避免因拍攝造成誤判

在使用手機拍攝七段數碼管顯示屏時，經常會出現數字殘影、缺筆畫、數字疊加或字符閃爍。例如原本顯示 “Err45” 或 “Err46”，在手機視頻中可能看成 “E8.8.85”“E8.8.86” 或其他不完整字符。

這是因為數碼管通常采用動態掃描顯示方式：驅動器內部控製器會高速輪流點亮不同數位，肉眼看到的是完整字符，但手機攝像頭快門和屏幕掃描頻率不同步時，便會拍到某些筆畫未點亮的瞬間。

因此，診斷前必須做到以下幾點：

1. 使用手機錄像而不是單張照片；

2. 嚐試切換慢動作拍攝；

3. 靠近顯示屏拍攝完整報警字符；

4. 觀察報警是否固定不變，還是 Err45 與 Err46 交替出現；

5. 記錄驅動器是在上電瞬間報警、啟動後報警，還是電機運行一段時間後報警；

6. 同時拍攝驅動器端子接線、電機接線盒、壓力傳感器和液壓係統狀態。

如果確認是 Err45 與 Err46 交替出現，通常意味著驅動器檢測到了兩個獨立的外部反饋異常，而不是單一主功率故障。

二、Err45 與 Err46 的基本故障方向

結合匯川液壓伺服係統常見報警邏輯，現場可優先按以下方向理解：

需要注意的是：不同版本固件、不同機型或不同注塑機廠家的參數配置，報警文字定義可能略有不同。因此，最終仍應以該型號對應版本的 IS580 手冊、設備電氣圖和參數備份為準。現場維修時，不宜隻根據網絡上的報警表直接下結論。

但從故障性質來看，Err45 和 Err46 都更接近“反饋檢測類報警”，不是典型的 IGBT 短路、母線欠壓、輸出缺相或製動單元故障。

這意味著排查順序應從外部線束、傳感器、端子和低壓供電開始，而不是一開始就拆功率板。

三、液壓伺服係統為什麽特別依賴壓力反饋

普通變頻器隻要有啟動命令和頻率給定，就能控製電機運行；但液壓伺服驅動器不同。

在液壓伺服係統中，驅動器通常需要根據壓力傳感器和流量傳感器的反饋，動態調節伺服電機轉速和輸出轉矩。係統基本邏輯可理解為：

設定壓力 → 控製器比較實際壓力 → 計算差值 → 驅動器調整電機速度 → 液壓泵改變供油量 → 實際壓力接近目標壓力。

如果壓力傳感器沒有信號、信號超過範圍、供電丟失、公共端斷開或模擬量輸入異常，驅動器就無法判斷液壓係統實際壓力。為了防止液壓泵失控、超壓、低壓或錯誤動作，驅動器會停止運行並觸發壓力反饋故障。

因此，當 Err46 出現時，設備並不一定是“液壓壓力真的異常”，更可能是“驅動器無法讀取正確的壓力信號”。

例如：

• 壓力傳感器沒有 24V 供電；

• 傳感器插頭鬆動；

• 壓力信號線斷線；

• 模擬量公共端 AGND 斷開；

• 0–10V 傳感器被錯誤設置成 4–20mA；

• 屏蔽層與動力地錯誤連接；

• 壓力傳感器進油、進水或內部損壞；

• 控製板模擬量輸入通道燒壞；

• 外部24V 電源波動導致傳感器輸出異常。

四、Err45：電機溫度保護回路的工作原理

液壓伺服電機通常會配置溫度檢測元件，常見形式包括：

1. PTC 熱敏電阻；

2. NTC 熱敏電阻；

3. 常閉或常開溫度保護開關；

4. KTY 溫度傳感器；

5. 電機編碼器插頭內集成溫度反饋線。

其中，工業伺服電機最常見的是 PTC 溫度保護元件。它的特點是：溫度正常時阻值較低，達到保護溫度後阻值突然升高。驅動器通過檢測該回路的阻值或通斷狀態，判斷電機是否過熱。

Err45 出現時，不能簡單認為“電機燒了”。實際現場中，更多情況是溫度檢測回路本身有問題。

常見原因包括：

• 電機溫度線斷線；

• 航空插頭接觸不良；

• 插頭針腳氧化；

• 電機接線盒進油、進水；

• 線束經過高溫區域導致絕緣老化；

• PTC 元件開路；

• 維修後接錯溫度線；

• 中間端子排鬆動；

• 控製板溫度輸入電路損壞；

• 電機實際高溫，風機不轉或液壓負載長期過大。

尤其在液壓設備中，電機往往長時間處於高負載、高油溫、高環境溫度的狀態。如果油路溢流、泵卡滯、冷卻器堵塞或係統壓力長期異常，電機也可能真正過熱。

五、Err45 的現場檢查流程

1. 先確認電機是否真的過熱

停機後，可用紅外測溫儀測量：

• 電機外殼溫度；

• 接線盒溫度；

• 電機風罩附近溫度；

• 液壓泵附近溫度；

• 液壓油溫；

• 驅動器散熱器溫度。

若電機外殼溫度明顯異常，例如燙手、焦味明顯、風扇不轉，必須先處理機械和散熱問題。

需要重點檢查：

• 電機風機是否正常運行；

• 風道是否堵塞；

• 液壓油是否過熱；

• 油冷卻器是否失效；

• 液壓泵是否卡滯；

• 溢流閥是否長期泄壓；

• 係統壓力是否長期高於設定值；

• 電機額定功率是否與液壓泵匹配；

• 電機參數是否被錯誤修改。

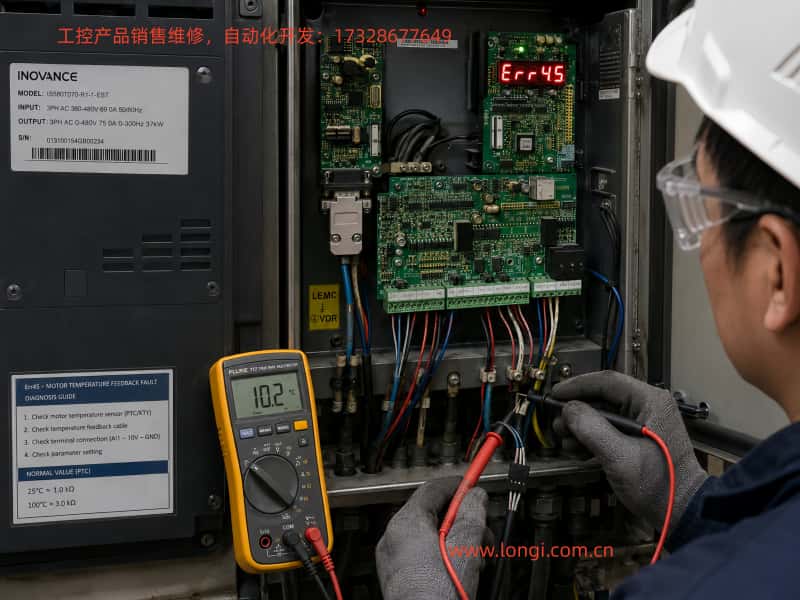

2. 斷電後測量電機溫度線

必須先切斷主電源，並等待驅動器直流母線充分放電。37kW 驅動器內部直流母線儲能較大，不能剛斷電就直接操作端子。

找到電機溫度檢測線後，測量其兩端阻值。

判斷原則如下：

不同品牌電機的 PTC 參數差異較大，因此不能隻憑“多少歐姆”判斷絕對正常。最重要的是與同型號正常設備比較，或參考電機廠商資料。

3. 檢查電機端和驅動器端兩個位置

許多維修人員隻檢查驅動器端子，卻忽略了電機端插頭。

實際故障中，以下位置最容易出問題：

• 電機航空插頭針腳氧化；

• 編碼器插頭鬆動；

• 電機接線盒內溫度線壓接點脫落；

• 電纜拖鏈反複彎折造成內部斷線；

• 油汙進入插頭；

• 接線盒蓋密封不良；

• 外部維修人員重新接線時接錯端子。

因此，溫度回路必須從電機端到驅動器端全程檢查，不能隻測一個位置。

六、Err46：壓力傳感器故障的核心排查方法

液壓係統壓力傳感器常見輸出方式主要有三種：

1. 0–10V；

2. 0–5V；

3. 4–20mA。

其中，0–10V 和 4–20mA 最常見。

壓力傳感器一般有三線或四線：

• 電源正極：通常為 +24V；

• 電源負極：0V；

• 信號輸出：0–10V 或 4–20mA；

• 屏蔽線：部分型號有獨立屏蔽層。

對於壓力傳感器故障，必須先確認“傳感器輸出類型”和“驅動器參數設置”是否一致。

例如傳感器實際是 4–20mA，但驅動器參數被設置成 0–10V；或者傳感器是 0–10V，但接到了電流輸入端。這樣即使傳感器本身正常，驅動器也會判定壓力反饋異常。

七、壓力傳感器的三步檢測法

第一步：測傳感器供電

使用萬用表直流電壓檔，測量傳感器電源正負端。

正常情況下，常見結果應接近：

• 24VDC；

• 部分係統可能為 10VDC 或 12VDC；

• 電壓應穩定，不應頻繁掉電或大幅波動。

若傳感器沒有供電，應繼續檢查：

• 驅動器控製端 24V 輸出；

• 外部開關電源；

• 保險絲；

• 端子排；

• 中間繼電器；

• 公共0V；

• 線束斷路；

• 控製板24V輸出保護電路。

如果多個傳感器同時無24V，則重點懷疑控製電源或公共端問題，而不是單個傳感器。

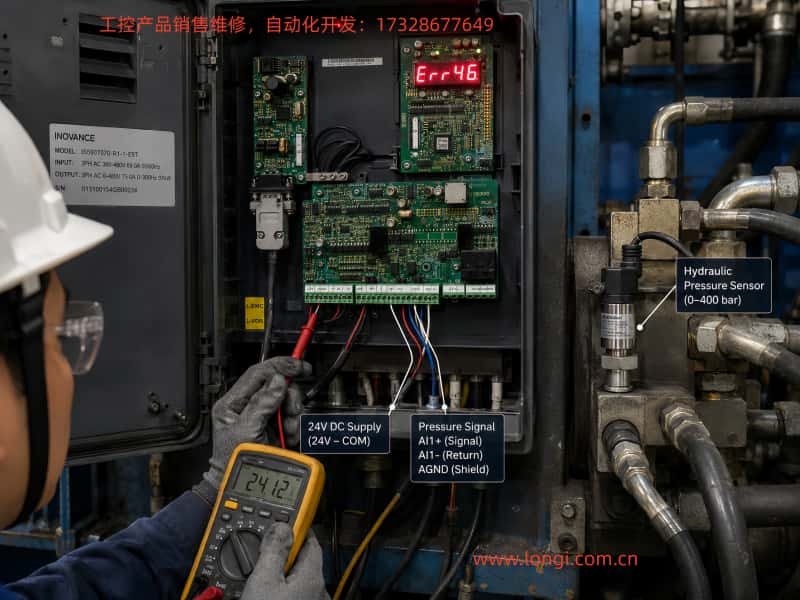

第二步：測傳感器輸出信號

對於 0–10V 型傳感器，應測量信號線對模擬量公共端的電壓。

正常情況下，隨著液壓壓力變化，輸出電壓應平穩變化。例如：

• 無壓力時接近 0V；

• 中等壓力時可能為 4V、5V、6V；

• 滿量程壓力時接近 10V。

對於 4–20mA 型傳感器，應使用串聯電流測量方式，或測量配套采樣電阻兩端電壓。

常見判斷如下：

第三步：檢查驅動器模擬量輸入端

即使傳感器輸出正常，也要確認該信號是否真正進入驅動器。

建議分別測量：

1. 傳感器輸出端；

2. 中間端子排輸出端；

3. 驅動器模擬量輸入端；

4. 驅動器模擬量公共端；

5. 控製板插座端。

如果傳感器端有正常信號，但驅動器端沒有，說明問題在中間線束、端子排或接線錯誤。

如果驅動器端也有正常信號，而設備仍報 Err46，則要重點懷疑驅動器控製板模擬量輸入通道損壞。

八、為什麽 Err45 和 Err46 可能同時出現

Err45 和 Err46 分別對應溫度檢測與壓力檢測，但現場中它們可能同時出現，原因通常不是兩個元件同時損壞，而是存在共同故障點。

常見共同故障點包括：

1. 24V 控製電源異常

壓力傳感器通常依賴24V供電，部分溫度檢測模塊、編碼器或外部接口也可能依賴控製電源。

如果24V電源不足、紋波過大、接地不良或被某個外部短路負載拖低，多個低壓反饋信號都會異常。

2. 公共0V斷線或接觸不良

模擬量係統中，0V 並不隻是“負極”，它還是信號參考點。

如果壓力傳感器信號線存在，但模擬量公共端斷開，驅動器讀取的電壓可能漂移、飽和或隨機跳變。

同樣，溫度檢測回路若與公共端或接口參考電壓有關，也可能受到影響。

3. 控製端子排進水、進油或腐蝕

液壓設備附近油汙較多，控製櫃密封不良時，端子排可能受到油霧、水汽和灰塵汙染。

汙染會造成：

• 高阻漏電；

• 模擬量漂移；

• 端子氧化；

• 信號短路；

• 24V 對地泄漏；

• 接插件接觸電阻增大。

4. 線束與動力線平行敷設

如果壓力傳感器線、溫度線、編碼器線與 U/V/W 動力線長距離捆紮，尤其靠近變頻器輸出電纜，容易受到高頻 PWM 幹擾。

幹擾可能導致：

• 壓力信號跳動；

• 模擬量越限；

• 編碼器通訊異常；

• 溫度檢測誤判；

• 驅動器運行不穩定。

因此，模擬量信號線應使用屏蔽雙絞線，並與動力線分開敷設。屏蔽層通常建議單端可靠接地，具體方式應按設備原始設計和廠家要求執行。

5. 控製板接口或模擬量采樣電路損壞

如果外部傳感器、線束、24V 電源和端子都確認正常，仍持續報 Err45、Err46，則控製板故障概率上升。

控製板常見損壞部位包括：

• 模擬量輸入運算放大器；

• TVS 瞬態保護器件；

• 限流電阻；

• 光耦；

• 24V 轉5V、3.3V穩壓電路；

• ADC 采樣芯片；

• 插座針腳；

• 溫度檢測比較器；

• MCU 周邊采樣電路。

這類問題通常需要將驅動器送專業維修點進行板級檢測。僅憑外觀往往無法判斷，必須配合電路測量、信號模擬和負載測試。

九、不要直接短接溫度保護端子

現場有些人員為了讓設備“先跑起來”，會直接短接溫度保護輸入端。

這種做法風險很大。

短接後，驅動器可能暫時不再檢測到溫度異常，但同時也失去了電機過溫保護。若電機真的散熱不良、液壓泵過載、風扇損壞或油溫過高，繼續運行可能導致：

• 電機繞組燒毀；

• 編碼器損壞；

• 軸承高溫失效；

• 液壓泵卡死；

• 驅動器過流；

• IGBT 模塊損壞；

• 設備發生機械事故。

正確做法是：隻有在專業人員短時間診斷時，才可以使用等效模擬方式驗證溫度檢測回路；確認故障後必須恢複原始保護功能。

同樣，不建議隨意用電阻、短接線或外部電壓強行模擬壓力傳感器信號。錯誤模擬可能導致液壓係統誤判壓力，產生危險動作。

十、推薦的完整現場排查順序

對於出現 Err45、Err46 的匯川 IS580 液壓伺服驅動器，建議按下麵順序處理：

第一步：保存參數與記錄現場狀態

在斷電或複位前，先拍攝和記錄：

• 驅動器型號；

• 故障代碼；

• 參數組；

• 電機銘牌；

• 壓力傳感器銘牌；

• 控製端子接線；

• 設備液壓原理圖；

• 發生報警時的動作；

• 是否近期更換過電機、傳感器、油泵或控製板。

如果設備能進入參數界麵，應盡量備份參數。液壓伺服驅動器的壓力信號類型、量程比例、傳感器零點、最大壓力、運行模式等參數，均可能影響故障判斷。

第二步：檢查控製電源

測量：

• 驅動器控製24V；

• 外部24V電源；

• 傳感器供電；

• 24V 對0V穩定性；

• 24V 對地絕緣；

• 電源是否隨報警瞬間掉壓。

第三步：檢查電機溫度回路

測量：

• 溫度線阻值；

• 電機端插頭；

• 驅動器端子；

• 中間端子排；

• 線束彎折處；

• 搖動線束時是否出現阻值變化。

第四步：檢查壓力傳感器

測量：

• 傳感器供電；

• 信號輸出；

• 信號類型；

• 驅動器參數設置；

• 信號是否隨壓力變化；

• 插頭是否進油、鬆動或腐蝕。

第五步：檢查模擬量公共端與屏蔽

確認：

• AGND 是否正確連接；

• 傳感器0V是否與驅動器模擬量公共端對應；

• 屏蔽層是否正確接地；

• 模擬量線是否和動力線分開；

• 是否存在錯誤搭鐵或多點接地。

第六步：確認外部回路正常後，再檢查控製板

若所有外部測量均正常，則需要進行控製板維修判斷，包括：

• 模擬量輸入是否能接受標準電壓；

• 溫度輸入是否能識別正常阻值；

• 24V、5V、3.3V是否穩定；

• 模擬量通道是否被燒壞；

• 控製板插座焊點是否虛焊；

• 板上是否有腐蝕、油汙、進水痕跡。

十一、給客戶的簡明處理建議

對於非專業維修人員，可以讓客戶先完成以下基礎檢查：

1. 檢查伺服電機是否發熱嚴重，風扇是否運轉；

2. 檢查電機溫度線插頭是否鬆動；

3. 檢查壓力傳感器插頭是否鬆動、進油或斷線；

4. 測量壓力傳感器是否有24V供電；

5. 測量壓力傳感器信號是否正常變化；

6. 檢查傳感器線和動力線是否混紮；

7. 檢查驅動器控製端子是否有燒蝕、氧化或進水；

8. 不要自行短接溫度保護端；

9. 不要盲目更換驅動器主功率模塊；

10. 若外部線路全部正常，建議拆下控製板進行專業檢測。

十二、結論

匯川 IS580 液壓伺服驅動器出現疑似 Err45、Err46 時，優先方向應放在電機溫度檢測回路和壓力傳感器反饋回路，而不是直接判斷為主功率板、IGBT 或驅動模塊損壞。

Err45 通常需要重點檢查電機 PTC、溫度線、航空插頭、端子排、電機散熱和液壓負載。Err46 則應重點檢查壓力傳感器供電、輸出信號、模擬量輸入類型、公共端、屏蔽線和控製板模擬量采樣電路。

當兩個報警同時出現時，應特別關注24V控製電源、模擬量公共端、控製線束、端子排汙染以及控製板接口問題。通過“傳感器端測量—端子排測量—驅動器端測量—控製板模擬測試”的方式，可以快速區分外部故障和驅動器內部故障。

對於37kW以上液壓伺服驅動器，盲目短接保護、強行運行或直接更換功率模塊，都會增加維修成本和設備風險。正確的做法是先確認反饋信號是否真實、穩定、與參數設置匹配，再決定是否進入控製板維修或驅動器更換階段。
