施耐德變頻器 bUF / BUF 製動回路短路故障深度分析：原理、排查流程與維修策略
一、故障概述
在施耐德 Altivar 係列變頻器的現場應用中，製動相關故障經常出現在起重設備、離心機、提升機構、輸送線、卷繞設備、高慣量風機、水泵、木工機械、注塑機械以及頻繁啟停的傳動係統中。其中，顯示為 bUF、BUF、BUF0 或類似代碼 的故障，通常應優先理解為變頻器檢測到製動回路異常，尤其是製動支路存在短路、異常低阻、製動晶體管損壞或製動單元驅動異常的風險。
這類故障不能簡單按照“製動電阻壞了”處理。因為製動係統本身由多個部分組成，包括直流母線、製動 IGBT、製動驅動電路、製動電阻、製動接線端子、製動參數、外部控製邏輯以及機械負載特性。任何一個環節失效，都可能導致變頻器報出製動相關故障。
實際維修中，如果僅更換製動電阻而沒有確認內部製動功率器件狀態，或者僅複位故障而沒有檢查外部接線和減速工況，故障往往會重複出現，甚至進一步損壞整流橋、母線電容、IGBT 模塊、驅動板或控製板。
因此，對 bUF / BUF 類故障必須建立完整的診斷邏輯：先確認故障發生時間，再隔離外部製動回路，隨後檢查內部功率器件，最後結合減速工況和參數設置完成根因判斷。
二、變頻器製動係統的基本工作原理
1. 電機減速時為什麽會產生過電壓
普通異步電機或永磁同步電機在變頻器拖動下運行時，電能由變頻器提供給電機，電機處於電動運行狀態。此時變頻器將交流輸入整流為直流母線電壓，再通過逆變橋輸出可調頻率、可調電壓的三相交流電，驅動電機運行。
但當電機需要快速減速、負載帶動電機旋轉、吊鉤下降、卷筒放料、離心機減速或高慣量風機停車時，電機可能由“電動狀態”轉換為“發電狀態”。這時機械能被電機轉換為電能，並回饋到變頻器的直流母線。
如果這些回饋能量不能及時消耗，直流母線電壓會不斷升高。母線電壓過高後，變頻器將觸發過電壓保護，常見表現為 OBF、OUF 或直流母線過壓類報警。
2. 製動電阻的作用
製動電阻的作用，是將回饋到直流母線的電能轉化為熱能並消耗掉。
當變頻器檢測到直流母線電壓上升到一定閾值時，會控製內部製動 IGBT 導通。製動 IGBT 導通後，直流母線電壓通過製動電阻形成放電回路，回饋能量以熱量形式釋放到製動電阻上。
因此，製動電阻並不是普通的限流電阻，而是專門用於吸收再生能量的功率器件。其阻值、功率、散熱條件和工作周期都必須與設備運行工況匹配。
3. 製動回路的主要組成
一個典型的變頻器製動係統通常包括以下部分：
直流母線電容及母線電壓檢測電路。
內部製動 IGBT 或外接製動單元。
製動 IGBT 驅動電路。
製動電阻。
製動電阻接線端子。
製動電阻熱保護裝置。
製動參數及熱模型參數。
減速時間、負載慣量、再生能量等運行工況。
其中任何一個環節異常，都可能表現為製動故障、母線過壓、製動電阻過熱、製動單元短路或變頻器無法正常啟動。
三、bUF / BUF 類故障的實際含義
bUF / BUF 類故障通常表示製動回路出現異常短路或變頻器檢測到製動支路電流異常。
這類故障與製動電阻過載故障不同。
製動電阻過載，一般表示製動電阻長時間吸收能量，熱模型判斷其溫升超過允許值。此類問題通常與減速時間太短、製動頻率太高、製動電阻功率不足、製動參數設置不正確或負載慣量過大有關。
而 bUF / BUF 類故障更強調“製動支路硬件異常”，主要應懷疑以下問題：
製動電阻接線短路；
製動電阻阻值明顯低於允許範圍；
製動電阻內部擊穿；
製動電纜絕緣損壞；
端子接線錯誤；
製動 IGBT 擊穿短路；
製動驅動電路異常導通；
製動單元內部功率模塊損壞；
主板檢測電路誤判；
外接製動單元與變頻器型號不匹配；
直流母線與製動端子誤接；
外部潮濕、積塵、導電異物造成端子間漏電。
因此，當變頻器出現 bUF / BUF 類故障時，不能隻從軟件參數角度處理，而應先進入硬件診斷流程。
四、故障發生時機對判斷根因的重要性
判斷 bUF / BUF 故障時，最重要的信息之一，是故障發生在什麽時間。
不同的故障發生時機，對應不同的排查方向。
1. 一上電立即報故障
如果變頻器剛上電，還沒有運行電機，也沒有執行啟動命令，就立即報出 bUF / BUF 類故障，應重點懷疑以下問題：
製動 IGBT 已經擊穿短路；
製動模塊內部損壞；
製動電阻接線短路；
製動端子接錯；
製動電阻阻值嚴重偏低；
外部製動電纜損壞；
製動驅動板異常導通；
主板檢測回路損壞；
變頻器功率板受潮、積塵或燒蝕。
這種情況通常不是單純的減速參數問題，因為設備尚未開始減速，也沒有明顯再生能量產生。優先級最高的檢查應是製動電阻回路和內部製動 IGBT。
2. 啟動後立刻報故障
如果變頻器上電正常，但剛啟動電機、頻率剛升起來就報 bUF / BUF，應檢查：
製動電阻接線是否接在錯誤端子；
電機輸出線是否誤接到製動端；
直流母線端與製動端是否存在錯誤連接；
外接製動模塊是否安裝錯誤；
製動電阻阻值是否遠低於最低允許值；
內部製動 IGBT 是否存在漏電或半擊穿；
變頻器功率板是否因振動、潮濕或老化出現異常。
這種故障尤其常見於更換變頻器、重新接線、設備搬遷、維修後重新裝機或客戶自行增加製動電阻之後。
3. 減速、停車時才報故障
如果變頻器僅在減速、停車、快速停機、吊鉤下降、卷繞減速或負載突變時出現 bUF / BUF，則需要重點分析製動回路在真正導通時是否發生異常。
重點檢查項目包括：
製動電阻是否燒毀；
製動電阻阻值是否正確；
製動電阻功率是否足夠；
製動電阻接線是否鬆動；
製動電纜是否在振動時碰殼；
製動 IGBT 是否在帶負載導通時失效；
製動回路是否存在間歇性短路；
減速時間是否設置過短；
負載慣量是否超過變頻器和製動電阻設計範圍；
製動頻率是否過高；
製動單元散熱條件是否惡化。
4. 偶發性報故障
如果故障不是固定出現，而是偶爾發生，應特別關注環境和機械因素：
偶發性 bUF / BUF 故障往往最容易被忽略，但也是導致後期功率模塊徹底燒毀的典型前兆。
五、現場標準排查流程
第一步：記錄故障狀態，不要立即反複複位
出現故障後，首先應記錄以下信息：
不建議在沒有記錄故障條件的情況下反複按複位鍵。連續複位可能掩蓋真實故障規律，也可能在製動 IGBT 已損壞時造成進一步擴大故障。
第二步：完全斷電並等待母線放電
變頻器內部存在高壓直流母線電容。即使交流輸入已經切斷，直流母線仍可能保持較高電壓。
必須按照以下原則操作：
斷開上級電源。
等待變頻器麵板熄滅。
按變頻器銘牌或說明書要求等待放電時間。
使用萬用表確認直流母線電壓已下降到安全範圍。
確認無高壓後再拆線、測量或檢查。
禁止在直流母線未放電的情況下直接拆卸製動電阻、測量製動端子或接觸功率板。
第三步：檢查製動電阻外觀
檢查製動電阻是否存在以下現象：
電阻外殼變色；
表麵燒焦；
絕緣層破損；
端子發黑；
引線斷裂；
安裝位置積熱；
風道堵塞；
線纜絕緣融化；
有焦味；
外殼與櫃體接觸短路；
防護罩內有金屬異物。
如果製動電阻出現明顯燒蝕或嚴重過熱，不建議繼續帶電測試。應先確認選型、阻值、功率和散熱條件，再更換相應部件。
第四步：拆除製動電阻外部接線進行隔離測試
這是判斷外部回路與內部變頻器故障最關鍵的一步。
在斷電、放電並確認安全後，將製動電阻兩根連接線從變頻器製動端子上拆下，並做好線號標記，防止複裝時接錯。
然後重新上電觀察故障狀態。
如果拆除製動電阻後，變頻器不再出現 bUF / BUF 類故障，說明故障大概率位於外部回路，包括：
製動電阻短路；
製動電阻阻值過低；
製動電纜短路；
製動端子接錯；
外接製動單元故障；
電阻與櫃體或地線發生漏電。
如果拆除製動電阻後，變頻器仍然一上電報 bUF / BUF，則應高度懷疑變頻器內部製動 IGBT、製動驅動電路、功率板或檢測電路故障。

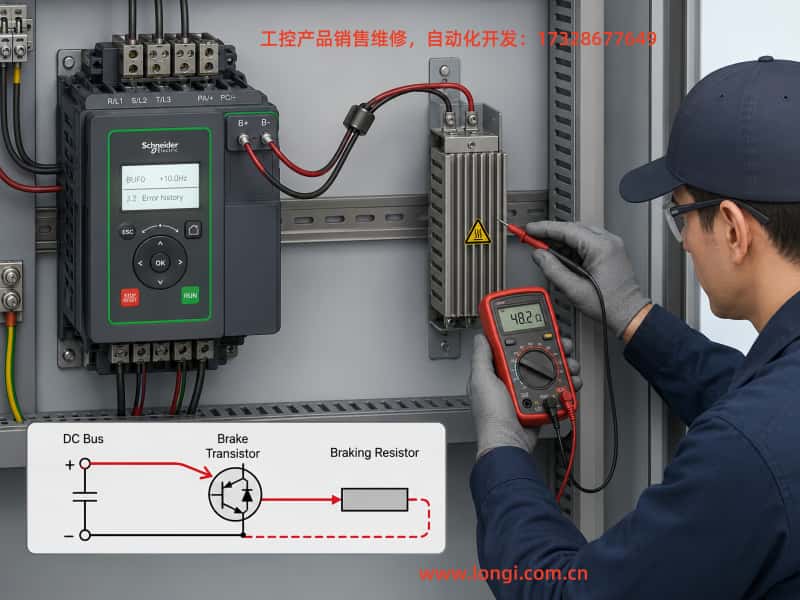

第五步：測量製動電阻阻值
使用萬用表測量製動電阻阻值時，應注意以下原則：
必須將製動電阻至少拆開一端後再測量。
不可直接在線測量，否則可能受到變頻器內部回路影響。
測量值應與電阻銘牌值基本一致。
阻值明顯接近零歐姆時，說明存在嚴重異常。
阻值明顯低於設計值時，會導致製動電流過大。
阻值無限大時，可能是電阻內部斷路。
需要同時檢查電阻對地絕緣。
例如，一隻額定阻值為 50Ω 的製動電阻，如果測量僅為幾歐姆甚至接近 0Ω，就不能繼續接入變頻器。過低阻值會使製動 IGBT 承受極大電流，可能直接觸發 bUF / BUF，也可能燒毀製動模塊。
第六步：檢查製動電纜和端子
製動回路故障中，電纜問題經常被忽略。
需要檢查：
對於振動較大的設備，例如衝床、提升機、離心機、木工機械和卷繞設備，應重點檢查端子虛接和電纜疲勞斷裂問題。

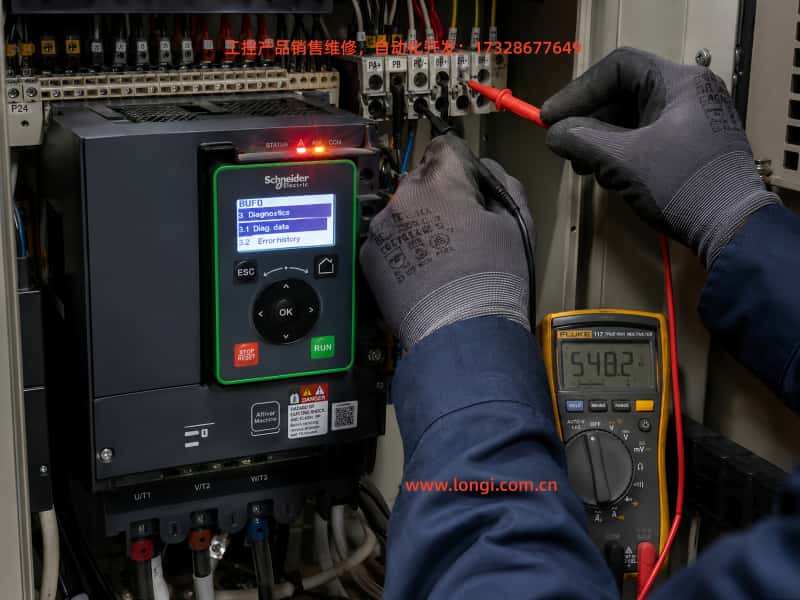

第七步：檢查內部製動 IGBT
如果外部製動電阻和線路沒有異常，且拆掉外部製動支路後仍報故障，則需要檢查內部製動 IGBT 或製動功率模塊。
常見檢查方法包括：
用萬用表二極管檔測量製動端與直流母線端之間的壓降；
比較正常機器與故障機器的測量結果；
檢查製動 IGBT 是否存在明顯短路；
檢查 IGBT 兩端是否接近零歐姆；
檢查功率板是否有燒蝕痕跡；
檢查驅動電阻、光耦、驅動芯片是否損壞；
檢查製動 IGBT 柵極是否異常導通；
檢查吸收電路、電容和續流二極管是否損壞。
需要注意的是，不同型號變頻器的內部拓撲不同，不能機械地按照某一個端子組合判斷所有機器。對於集成式功率模塊、帶塗覆保護的功率板或高壓變頻器，建議由具有變頻器維修經驗的技術人員進行測試。
六、製動電阻選型錯誤引起的問題
製動電阻選型不正確，是導致製動故障反複出現的重要原因。
1. 阻值過低
製動電阻阻值過低時，製動 IGBT 導通後，回路電流會明顯增大。
其風險包括：
製動 IGBT 電流超限；
變頻器檢測到製動支路異常；
製動模塊過熱；
製動電阻過熱；
功率模塊損壞；
直流母線波動加劇；
出現 bUF / BUF 類故障；
嚴重時燒毀 IGBT 或保險器件。
因此，製動電阻不能隨意采用“阻值越小製動力越強”的思路。製動力增強必須建立在變頻器允許最小阻值範圍之內。
2. 阻值過高
製動電阻阻值過高時，製動電流不足，無法及時釋放再生能量。
其後果包括：
3. 電阻功率不足
製動電阻的阻值正確，並不代表功率一定足夠。
製動電阻功率不足時，長期運行可能導致：
電阻外殼溫度過高；
內部電阻絲氧化；
熱保護動作；
電阻開裂；
電阻阻值漂移；
絕緣下降；
電纜燒損；
電櫃溫度升高；
引發二次短路故障。
因此，選型時必須同時考慮瞬時製動功率、平均製動功率、工作周期、製動頻率、負載慣量和設備運行節拍。
七、減速時間與製動故障之間的關係
很多現場人員遇到變頻器停車報警時，第一反應是“把減速時間調長”。這個方法有時有效，但並不適用於所有故障。
如果故障是直流母線過壓，適當延長減速時間通常能夠降低回饋功率，從而減輕製動壓力。
但如果故障是 bUF / BUF 類製動支路短路，單純增加減速時間並不能解決根因。因為故障本質可能是：
製動 IGBT 損壞；
製動電阻短路；
製動線路短路；
製動端子誤接；
外部製動單元損壞。
因此，正確的判斷原則是：
減速時報直流母線過壓：優先檢查減速時間、製動電阻和再生能量。
報製動電阻過載：優先檢查製動參數、電阻功率和製動周期。
報 bUF / BUF 類短路故障：優先檢查製動回路硬件和內部製動模塊。
不能將不同故障代碼全部歸結為“減速時間太短”。
八、內部製動模塊損壞的常見原因
內部製動 IGBT 或製動模塊損壞，通常不是無原因發生。常見誘因包括：
1. 製動電阻阻值過低
這是最常見原因之一。低阻製動電阻會造成製動電流過大，使 IGBT 長期處於過載狀態。
2. 製動電阻線路短路
電纜破損、端子進水、導線壓傷、接線錯誤等，都可能讓製動 IGBT 在導通時承受近似短路電流。
3. 製動電阻容量不足
雖然容量不足主要表現為電阻過熱，但當電阻內部損壞、絕緣下降或結構變形後，也可能間接引發製動支路異常。
4. 高頻繁急停
設備頻繁急停、高慣量負載頻繁加減速、製動時間設置過短，會使製動 IGBT 長時間反複大電流工作。
5. 變頻器散熱不良
變頻器散熱風道堵塞、冷卻風扇失效、電櫃溫度過高，會使功率模塊熱應力增大，製動 IGBT 更容易失效。
6. 電網電壓異常
輸入電壓偏高時，直流母線基礎電壓已經較高，減速時更容易進入製動狀態，加大製動回路負擔。
7. 外部幹擾或雷擊
雷擊、電網浪湧、大功率設備切換、電焊機幹擾等，都可能損傷製動驅動電路或功率模塊。
九、維修後的驗證步驟
製動回路維修或更換製動電阻後，不能直接恢複正常生產，應分階段驗證。
1. 空載上電驗證
首先不接電機或不帶機械負載上電，確認變頻器不再報 bUF / BUF 類故障。
2. 低頻空載運行
以低頻率運行電機，觀察輸出電流、母線電壓、報警狀態和運行聲音。
3. 常規頻率運行
逐步提高到正常頻率，確認變頻器輸出穩定，電機無異響、無異常振動。
4. 低負載減速測試
設置相對較長的減速時間，觀察變頻器停車過程是否穩定。
5. 工藝減速測試
逐步恢複正常減速時間，測試製動電阻溫升、母線電壓、故障記錄和設備停止精度。
6. 連續運行測試
對於提升、離心、卷繞、衝床等設備，應進行多次循環製動測試，確認在熱態下不會再次觸發故障。
十、預防 bUF / BUF 製動故障的工程措施
為了避免製動係統反複出現故障，應從設計、安裝、參數、維護和操作五個層麵采取措施。
1. 設計層麵
根據負載慣量選配製動電阻；
確認變頻器允許的最小製動電阻值；
對頻繁再生負載考慮外接製動單元或回饋單元；
確保製動電阻功率和熱容量滿足工作周期；
為製動電阻預留足夠通風空間；
對大功率製動係統設置熱保護。
2. 安裝層麵
3. 參數層麵
合理設置減速時間；
正確設置製動電阻參數；
正確配置熱保護參數；
避免無必要的快速停車；
對高慣量設備啟用合適的減速策略；
不要隨意複製其他設備的製動參數。
4. 維護層麵
5. 操作層麵
十一、結論
施耐德變頻器出現 bUF / BUF 類故障時，其核心含義通常是製動回路存在異常，特別是短路、低阻、接線錯誤、製動 IGBT 損壞或製動驅動異常等問題。
對於此類故障，最有效的診斷思路不是盲目恢複參數，也不是單純延長減速時間，而是按照“先隔離外部製動回路，再檢查內部製動模塊，最後分析運行工況”的順序進行。
標準處理重點可以概括為以下幾點：
確認故障是在上電、啟動、減速還是熱態運行時發生。
斷電並等待直流母線完全放電。
檢查製動電阻外觀、阻值、功率和安裝環境。
拆除製動電阻外部線路進行隔離判斷。
檢查製動電纜、端子和接線方式。
外部回路正常但故障仍存在時，重點檢查製動 IGBT、功率板和驅動電路。
維修後通過空載、低載、滿載和連續減速測試進行驗證。
隻有把製動電阻、製動模塊、直流母線、參數設置和負載工況作為一個完整係統分析，才能真正解決 bUF / BUF 類故障，避免重複燒毀變頻器或造成設備停機。
