Nidec Unidrive M300 變頻器 OI.AC 瞬時過電流故障深度分析與係統處理方法

一、故障概述

在工業現場中，Nidec Control Techniques Unidrive M300 變頻器被廣泛應用於風機、水泵、輸送線、攪拌機、包裝機械、紡織設備、木工機械以及一般異步電機調速係統。該係列變頻器具有體積小、基本參數配置直觀、支持安全轉矩關閉功能、適用於多種標準工業負載等特點。

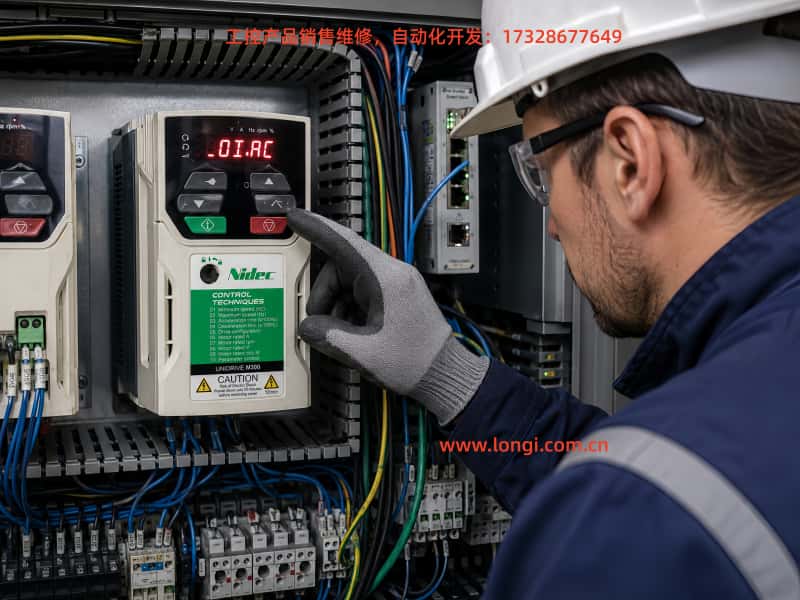

實際使用過程中，設備可能在啟動、加速、減速、恒速運行或切換工況時出現 OI.AC 故障。部分設備顯示屏可能顯示為：

OI.AC
Er.OI.AC

該故障屬於變頻器輸出側的瞬時過電流保護。其本質並不是“電機電流略微偏大”，而是變頻器檢測到輸出電流在極短時間內超過內部允許閾值，因此立即封鎖IGBT輸出，以防止功率模塊、電機電纜或電機繞組進一步受損。

根據 Nidec Control Techniques 對 Unidrive M300 係列的故障定義，OI.AC 表示變頻器瞬時輸出電流超過過電流保護門限。該故障觸發後，通常不能立即複位，需等待約10秒後再執行複位操作。官方資料建議重點檢查加減速時間、輸出電纜短路、電機絕緣、電機電纜長度、控製參數及輸出回路狀態。

OI.AC 故障具有較強的保護性質。若僅通過反複複位、反複啟動設備來“碰運氣”，很可能擴大故障範圍，最終導致變頻器IGBT模塊損壞、整流橋損壞、驅動電路損壞，甚至造成電機繞組燒毀。因此，必須根據故障發生時機、負載狀態、輸出回路測量結果和變頻器空載測試情況進行係統排查。

二、OI.AC 故障的工作機理

變頻器通過整流、電容濾波、IGBT逆變和PWM調製，將固定頻率的交流輸入電源轉換為頻率、電壓可調的三相輸出電源。

以常見三相380V變頻器為例，其基本能量路徑如下：

三相交流輸入
      ↓
整流橋
      ↓
直流母線
      ↓
濾波電容
      ↓
IGBT逆變模塊
      ↓
U / V / W三相輸出
      ↓
電機及機械負載

在運行過程中，變頻器會通過電流傳感器或分流檢測電路，實時監控U、V、W三相輸出電流。當檢測到電流瞬間超過硬件允許範圍時，控製係統會立即關閉IGBT驅動脈衝，使輸出停止。

這種保護動作的響應速度通常遠快於普通熱過載保護。電機熱過載是電流在較長時間內偏大造成的熱積累問題，而OI.AC屬於瞬時高電流問題，常見於以下情況：

• 輸出相間短路；

• 電機繞組局部擊穿；

• 電機電纜對地漏電；

• 機械卡死；

• 加速時間過短；

• 輸出接觸器帶電切換；

• 電機參數設置錯誤；

• IGBT模塊或驅動電路損壞；

• 電流檢測電路誤報。

因此，OI.AC 並不等同於“電機過載”，而是一個更緊急、更偏向硬件保護性質的報警。

三、根據故障出現時機判斷排查方向

OI.AC 故障最重要的判斷依據之一，是故障發生的具體時機。不同時間點出現故障，對應的可疑範圍不同。

現場人員不能隻記錄“變頻器報過電流”，而應記錄故障發生時的頻率、電流、負載狀態、運行命令來源、是否帶機械負載、是否存在接觸器動作等信息。這些細節往往可以大幅縮短排查時間。

四、輸出側短路與接地漏電問題

1. 電機線相間短路

變頻器輸出U、V、W三相之間若存在短路，會在啟動瞬間造成極大的電流衝擊。常見原因包括：

• 電機線絕緣層磨損；

• 電纜被機械擠壓；

• 接線端子銅絲外露；

• 接線盒進水；

• 電機內部繞組相間擊穿；

• 電機維修後接線錯誤；

• 電纜橋架內長期受潮；

• 變頻器輸出端附近存在金屬粉塵或導電液體。

對於此類故障，普通萬用表隻能作為初步判斷工具。萬用表測量相間電阻時，如果發現接近零歐姆或明顯異常，應立即停止進一步送電。

但需要注意，很多電機絕緣下降問題在萬用表低電壓測量下並不明顯。電機繞組在低壓下可能看起來正常，而在變頻器PWM高dv/dt輸出環境下，會出現漏電或局部擊穿。因此應使用絕緣電阻表進行進一步檢測。

2. 電機對地絕緣下降

電機繞組對地絕緣問題，是導致 OI.AC 的重要原因之一。特別是在潮濕、高溫、粉塵、油汙、腐蝕性氣體或長期振動環境中，電機絕緣層會逐步老化。

常見表現包括：

• 晴天正常，潮濕天氣報故障；

• 設備冷機正常，運行一段時間後報故障；

• 更換一根電纜後故障消失；

• 電機受潮後頻繁跳閘；

• 電機繞組溫度升高後絕緣下降；

• 故障具有偶發性，難以穩定複現。

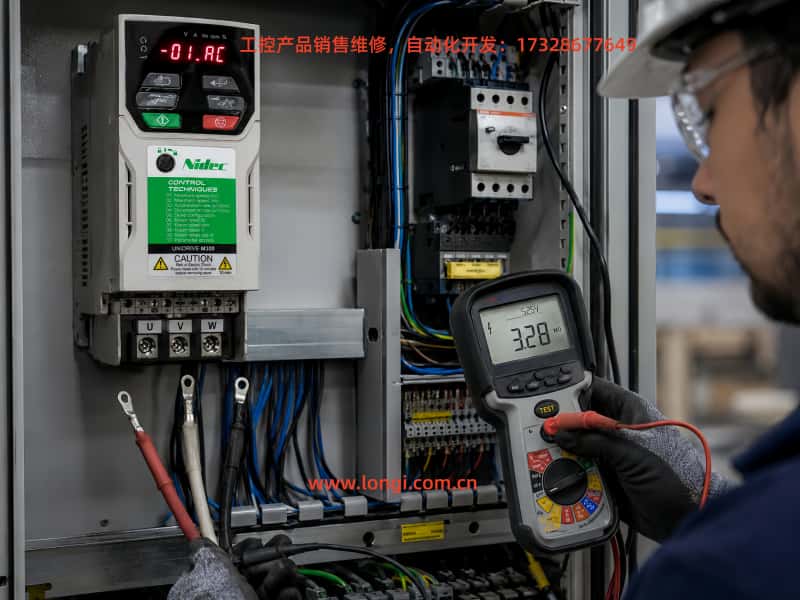

檢測時，應先斷開變頻器與電機之間的輸出連接，避免兆歐表測試電壓損壞變頻器輸出模塊。

建議檢測項目如下：

U-V絕緣
V-W絕緣
U-W絕緣
U-地絕緣
V-地絕緣
W-地絕緣

對於一般低壓異步電機，常采用500V絕緣電阻表進行測試。具體判定應結合電機額定電壓、現場標準和設備製造商要求。若電機絕緣明顯偏低，不能僅通過烘幹後立即長期運行，應進一步檢查繞組老化、槽絕緣損傷、接線盒受潮或電纜進水問題。

3. 電纜長度過長與PWM反射問題

變頻器輸出並不是普通正弦波，而是高頻PWM脈衝。電機電纜過長時，電纜分布電容、電感和反射波效應會增強，使電機端電壓尖峰增加，並加大漏電流和共模電流。

長電纜應用中，容易出現：

• 電機端繞組絕緣加速老化；

• 變頻器輸出電流波動；

• 接地漏電保護誤動作；

• 運行中偶發 OI.AC；

• 電機軸承電蝕；

• 通訊係統受幹擾；

• 編碼器或傳感器信號異常。

對於電機距離較遠的設備，應按變頻器型號及功率安裝輸出電抗器、dv/dt濾波器或正弦波濾波器。不能簡單認為“電機能轉就是正常”，因為長期運行中的絕緣衝擊和漏電流問題可能逐步發展為嚴重故障。

五、機械負載卡滯與慣量問題

1. 機械卡死造成的過電流

當變頻器發出啟動指令後，電機試圖建立轉矩。如果機械端被卡住，電機無法正常加速，輸出電流會快速升高。

常見機械原因包括：

• 減速機損壞；

• 軸承抱死；

• 輸送帶跑偏卡死；

• 泵葉輪被雜物堵塞；

• 風機葉輪積灰或碰擦；

• 攪拌軸被物料凝結；

• 絲杆潤滑不良；

• 卷繞機構過度張緊；

• 機械製動器未鬆開；

• 設備存在異物幹涉。

機械問題造成的OI.AC通常具有以下特征：

• 啟動即報警；

• 電機有明顯嗡鳴聲；

• 電機無法正常加速；

• 電流顯示迅速升高；

• 脫開負載後電機可以正常運行；

• 手動盤車時感覺阻力明顯增大。

因此，在檢查電氣部分之前，應確認機械端能否自由轉動。特別是帶製動器的電機，必須確認抱閘線圈是否正常得電、製動器是否真正釋放。

2. 加速時間過短

大慣量負載需要較長的加速時間。例如大型風機、離心機、皮帶輸送係統、卷繞係統、攪拌機和帶減速機設備，機械慣量通常較大。

如果加速時間設置過短，變頻器會在短時間內要求電機輸出較大轉矩。轉矩需求過大時，輸出電流可能達到過流閾值，觸發OI.AC。

加速時間不足常見於以下情況：

• 更換了更大負載設備；

• 變頻器恢複出廠後參數丟失；

• 維修人員誤將加速時間調得過小；

• PLC程序改變運行節拍；

• 多台設備同時啟動造成機械阻力增加；

• 原本帶軟啟動邏輯的係統被改為直接加速。

處理時，應逐步增加加速時間，而不是一次性盲目調得很大。可以先將加速時間增加到原設定值的兩倍或三倍，再觀察啟動電流和加速過程。

例如，原加速時間為3秒，可先改為10秒或15秒；如果負載仍然啟動困難，可繼續延長至20秒、30秒或更長時間，並評估是否影響工藝節拍。

六、電機參數設置錯誤引起的電流異常

Unidrive M300 的電機參數直接影響電壓頻率關係、電機磁通建立、轉矩輸出和電流控製效果。若電機參數與銘牌不一致，可能導致電機磁通異常、轉矩不足、電流過大、低速抖動甚至 OI.AC 報警。

需要重點核對的參數包括：

• 電機額定電壓；

• 電機額定電流；

• 電機額定頻率；

• 電機額定轉速；

• 電機額定功率；

• 電機功率因數；

• 電機接線方式；

• 控製模式；

• 電流限製值；

• 加速和減速時間。

變頻器麵板標簽中通常會列出基礎調試參數，例如最低頻率、最高頻率、加速時間、減速時間、電機額定電流、電機額定轉速、電機額定電壓、電機功率因數和參數訪問設置。這些項目本身就是現場快速調試的重要依據。

1. 電機電壓與接線方式錯誤

最典型問題是三相220V/380V雙電壓電機接線錯誤。

例如，電機銘牌標注：

220V Δ / 380V Y

若變頻器輸出為380V，而電機誤接成三角形接法，電機繞組會承受過高電壓，導致磁通嚴重增加、電流異常升高，電機可能迅速發熱，甚至觸發過電流故障。

反過來，如果變頻器是220V等級輸出，而電機接成380V星形，也會導致電機轉矩不足、啟動困難，特別是在帶負載情況下容易出現堵轉或過流。

Nidec 的安裝資料明確指出，錯誤的繞組連接會造成欠勵磁或過勵磁，嚴重時會出現轉矩不足、電機飽和和過熱問題。

2. 電機額定電流設定偏小或偏大

電機額定電流設定過小，變頻器可能過早進入限流或保護狀態；設定過大，則可能削弱電機熱保護效果，使電機長期處於危險電流下運行。

需要強調的是，增大電流限製並不是解決OI.AC的常規方法。

如果真實原因是電纜短路、機械堵轉、IGBT異常或電機絕緣損壞，盲目提高電流限製隻會讓故障電流進一步增大，增加燒毀變頻器和電機的風險。

3. 控製模式不適合負載

對於普通風機、水泵等平方轉矩負載，采用合適的V/F控製通常可以滿足要求。

但對於低速大轉矩、恒轉矩、頻繁起停、衝擊負載或速度穩定性要求較高的設備，如果控製模式、增益或自整定結果不合適，可能造成電流波動、低頻抖動和啟動過流。

典型應用包括：

• 擠出機；

• 攪拌機；

• 起重設備；

• 卷繞設備；

• 重載輸送機；

• 壓縮機；

• 破碎機；

• 木工機械；

• 印刷設備；

• 低速大轉矩風機。

在此類應用中，應確認電機參數正確錄入，並根據需要執行靜態自整定或旋轉自整定。旋轉自整定前必須確保機械條件安全，防止電機意外轉動造成機械傷害。

七、輸出接觸器動作導致 OI.AC 的特殊情況

有些現場在變頻器與電機之間安裝了輸出接觸器、隔離開關或切換接觸器，用於電機切換、聯鎖、安全隔離或多電機控製。

這種結構如果控製不正確，極易造成 OI.AC。

特別是當變頻器已經處於使能或運行狀態時，輸出接觸器突然閉合或斷開，會造成輸出側電壓和電流突變。Nidec 的安裝資料明確說明：在變頻器輸出已使能狀態下切換輸出接觸器，可能導致 OI.AC 故障、射頻幹擾增加以及接觸器觸點磨損加劇。

正確的控製原則是：

先停止變頻器輸出
      ↓
確認變頻器失能
      ↓
等待輸出電流降為零
      ↓
再切換輸出接觸器
      ↓
接觸器狀態確認完成
      ↓
重新使能變頻器
      ↓
啟動運行

禁止在變頻器帶電輸出過程中直接切換U、V、W回路。

如果設備存在多電機切換、旁路切換、正反轉切換、星三角切換或外部接觸器聯鎖，應重點檢查PLC程序和繼電器時序。

八、變頻器內部故障的判斷方法

當外部電機、電纜和機械負載檢查均正常後，需要判斷變頻器內部是否存在故障。

1. 拆除電機輸出線進行空載測試

這是判斷變頻器內部故障的重要方法之一。

基本步驟如下：

斷開輸入電源
      ↓
等待直流母線放電完成
      ↓
拆除U、V、W電機輸出線
      ↓
確認輸出端沒有外接負載
      ↓
重新上電
      ↓
執行啟動命令
      ↓
觀察是否仍出現OI.AC

如果在完全拆除U、V、W輸出電纜後，變頻器仍然在啟動或使能時快速出現OI.AC，則外部電機、電纜和機械負載的可能性大幅降低，應重點懷疑變頻器內部故障。

可能損壞部位包括：

• IGBT功率模塊；

• IGBT驅動板；

• 柵極驅動光耦；

• 電流傳感器；

• 霍爾電流檢測模塊；

• 電流采樣電阻；

• 電流運算放大電路；

• 主控板；

• 電源驅動回路；

• 直流母線異常；

• 散熱器溫控或保護聯鎖異常。

2. IGBT短路或漏電故障

IGBT是變頻器功率輸出的核心器件。若某相IGBT擊穿短路，可能導致：

• 一上電即跳閘；

• 啟動瞬間OI.AC；

• 某相輸出異常；

• 輸入側保險絲熔斷；

• 直流母線異常；

• 電機抖動或無法起動；

• 模塊明顯燒毀；

• 輸出端對直流母線阻值異常。

IGBT損壞通常不能通過簡單更換一個功率管解決。維修時還必須檢查：

• 驅動電路是否異常；

• 柵極電阻是否燒壞；

• 驅動電源是否穩定；

• 吸收電路是否失效；

• 電流檢測是否正常；

• 母線電容是否老化；

• 散熱器是否存在熱失控；

• 外部電機或電纜是否曾發生短路。

若不排除外部短路原因，即使更換IGBT，重新帶負載運行後仍可能再次損壞。

3. 電流檢測誤報

有些變頻器並非真正發生高電流，而是電流檢測電路異常，使控製板錯誤判斷為過流。

常見原因包括：

• 霍爾傳感器供電異常；

• 電流采樣電阻漂移；

• 運算放大器損壞；

• 主板采樣通道故障；

• 插件鬆動；

• 焊點虛焊；

• 濕氣腐蝕；

• 電源紋波過大；

• 驅動板和控製板之間通訊異常。

這類故障往往表現為：

• 空載也報警；

• 同樣負載以前正常，現在突然報錯；

• 電流顯示明顯不合理；

• 三相電流顯示差異極大；

• 故障沒有明顯機械或電機異常；

• 維修後短期正常又複發。

對於此類問題，通常需要專業維修人員使用示波器、隔離電源、邏輯分析工具和功率模塊測試儀進行深入檢測。

九、OI.AC 故障的標準排查流程

以下流程適用於大多數 Unidrive M300 及類似變頻器的瞬時過電流故障。

第一步：確認故障出現時機

記錄以下信息：

• 是上電即報，還是啟動後報；

• 是加速時報，還是恒速時報；

• 當前運行頻率是多少；

• 當前電流顯示是多少；

• 是否帶機械負載；

• 是否剛更換過電機、電纜、接觸器或變頻器；

• 是否發生過短路、進水、雷擊、機械卡死或電機燒毀；

• 是否在潮濕環境或高溫環境下運行。

第二步：停止反複啟動

OI.AC屬於保護性故障。若連續複位、連續啟動，可能擴大故障損壞範圍。

應斷開運行命令，關閉變頻器輸入電源，並等待直流母線充分放電。Unidrive M300 麵板也提示斷電後應等待一定時間再拆蓋或接觸端子。

第三步：檢查機械部分

檢查：

• 電機軸是否能手動轉動；

• 減速機是否卡死；

• 泵、風機、輸送機是否堵塞；

• 製動器是否釋放；

• 聯軸器是否偏心；

• 皮帶是否過緊；

• 軸承是否燒死；

• 負載是否超過設計能力。

第四步：檢查電機和電纜

斷開電機線後進行檢測：

檢查U-V
檢查V-W
檢查U-W
檢查U-地
檢查V-地
檢查W-地

同時檢查：

• 電纜是否進水；

• 接線盒是否積水；

• 電纜是否破損；

• 電機端子是否鬆動；

• 是否存在銅絲搭接；

• 電纜是否經過高溫區域；

• 電纜是否被機械壓傷；

• 接地是否可靠。

第五步：核對電機銘牌和參數

核對：

額定功率
額定電壓
額定電流
額定頻率
額定轉速
功率因數
接法：Y / Δ
變頻器輸出電壓等級

特別注意電機的星形、三角形接法必須與變頻器輸出電壓匹配。

第六步：檢查加速時間和負載慣量

將加速時間適當加長，再試運行。

若設備帶重載、慣量大或頻繁衝擊負載，應避免使用過短的加速時間。需要時可增加輸出電抗器、優化控製參數、進行電機自整定，或重新選擇更高容量的變頻器。

第七步：檢查輸出接觸器和控製邏輯

確認：

• 輸出接觸器不會在運行時切換；

• 變頻器停止後才允許斷開輸出；

• 輸出接觸器閉合後再啟動變頻器；

• PLC程序沒有錯誤的時序；

• 外部聯鎖沒有抖動；

• 正反轉接觸器不會同時動作；

• 多電機切換邏輯安全可靠。

第八步：拆掉電機線做空載測試

若拆掉U/V/W後故障仍然存在，重點檢查變頻器內部的IGBT、驅動板、電流檢測回路和控製板。

十、常見錯誤處理方式及風險

1. 反複按複位鍵

錯誤原因：故障未排除，隻是暫時清除顯示。

風險：

• 加速IGBT損壞；

• 增大電機繞組燒毀概率；

• 使短路點進一步擴大；

• 造成更大範圍的控製櫃故障；

• 影響生產安全。

2. 盲目調大過流值或電流限製

錯誤原因：把保護當作“誤報”處理。

風險：

• 電機長期過載；

• IGBT承受更高峰值電流；

• 電纜發熱；

• 電機絕緣加速老化；

• 機械損壞進一步惡化。

3. 不斷更換變頻器

錯誤原因：沒有先確認電機、電纜和機械負載。

風險：

• 新變頻器可能立即再次損壞；

• 增加維修成本；

• 延誤真正故障定位；

• 出現“換一台燒一台”的嚴重情況。

4. 使用兆歐表直接測量變頻器輸出端

錯誤原因：沒有斷開變頻器和電機。

風險：

• 兆歐表高壓可能損壞IGBT模塊；

• 損壞驅動電路；

• 損壞EMC濾波器；

• 造成新的內部故障。

正確做法是：兆歐表隻能用於電機和電纜測試，測試前必須完全斷開變頻器輸出端。

5. 帶輸出接觸器直接切換電機

錯誤原因：變頻器仍在輸出狀態下切斷或接通U/V/W。

風險：

• 觸發 OI.AC；

• 接觸器觸點燒蝕；

• 輸出電弧；

• 電磁幹擾加劇；

• IGBT受衝擊損壞。

十一、預防 OI.AC 故障的工程措施

1. 選型留有適當餘量

對於重載、頻繁啟動、高慣量、衝擊性負載，應根據實際負載電流、過載能力、啟動次數、環境溫度和工藝要求進行選型。

變頻器不能隻按照電機標稱功率簡單匹配。例如同樣是7.5kW電機，風機負載和破碎機負載對變頻器的要求完全不同。

2. 加強電機電纜管理

應使用符合要求的變頻電機電纜或屏蔽電纜，並做好：

• 電纜固定；

• 端子壓接；

• 屏蔽接地；

• 防水處理；

• 防油處理；

• 防機械磨損；

• 動力線與信號線分開敷設；

• 長電纜場合增加輸出濾波裝置。

3. 定期檢查電機絕緣

對於潮濕、粉塵、高溫、腐蝕性環境，建議建立定期絕緣檢測製度。

特別是以下設備應重點監控：

• 水泵；

• 冷卻塔風機；

• 冶金設備；

• 化工攪拌機；

• 戶外輸送機；

• 食品加工設備；

• 紡織設備；

• 木工設備；

• 長期停機後重新投運的設備。

4. 優化加減速曲線

加速時間應根據電機能力、負載慣量和工藝要求合理設置。

對於大慣量設備，可使用S曲線加減速，降低機械衝擊和電流尖峰。

5. 避免輸出側直接切換

輸出接觸器應僅在變頻器輸出禁止狀態下動作。若係統必須實現旁路或多電機切換，應設計可靠的電氣互鎖和程序時序。

6. 確保控製櫃散熱和清潔

長期高溫、粉塵和潮濕會使變頻器內部電子元件老化，導致驅動電路、電流檢測和散熱係統性能下降。

應定期檢查：

• 風扇運行狀態；

• 散熱器積塵；

• 控製櫃溫度；

• 端子鬆動；

• 母線電容狀態；

• 接地狀態；

• 電源電壓波動；

• 櫃內濕度。

十二、結論

Nidec Control Techniques Unidrive M300 變頻器出現 OI.AC 故障，說明變頻器檢測到輸出側存在瞬時過電流風險。該故障不應被簡單理解為“電機電流大了一點”，而應視為變頻器對輸出短路、絕緣下降、機械堵轉、參數異常、接觸器誤動作或內部功率模塊故障的快速保護。

處理此類故障時，應遵循“先外部、後內部；先機械、後參數；先斷開負載、後判斷變頻器”的原則。

最關鍵的判斷步驟包括：

確認故障發生時機
      ↓
停止反複複位和啟動
      ↓
檢查機械是否卡死
      ↓
檢查電機和電纜絕緣
      ↓
檢查輸出端是否短路
      ↓
核對電機參數和接線方式
      ↓
增加加速時間並觀察電流
      ↓
檢查輸出接觸器切換時序
      ↓
拆除U/V/W進行空載測試
      ↓
判斷是否為IGBT、驅動板或電流檢測故障

對於現場維護人員而言，正確的故障排查不僅能夠恢複設備運行，更能夠避免因誤操作導致變頻器二次損壞。對於設備管理人員而言，建立電機絕緣檢測、機械維護、參數備份、電纜巡檢和散熱維護製度，是減少 OI.AC 故障、提高設備可靠性的關鍵措施。
