匯川 MD310 變頻器 Err14 模塊過熱故障分析與維修排查方法
一、前言
在工業現場中，變頻器承擔著電機調速、軟啟動、節能控製和工藝匹配等重要作用。對於小功率設備、輸送線、風機、水泵、包裝機械、食品機械、紡織機械等場合，匯川 MD310 係列變頻器應用較多。該係列屬於緊湊型通用變頻器，結構相對簡單，體積小，操作麵板直觀，常見於單機設備和控製櫃內部。

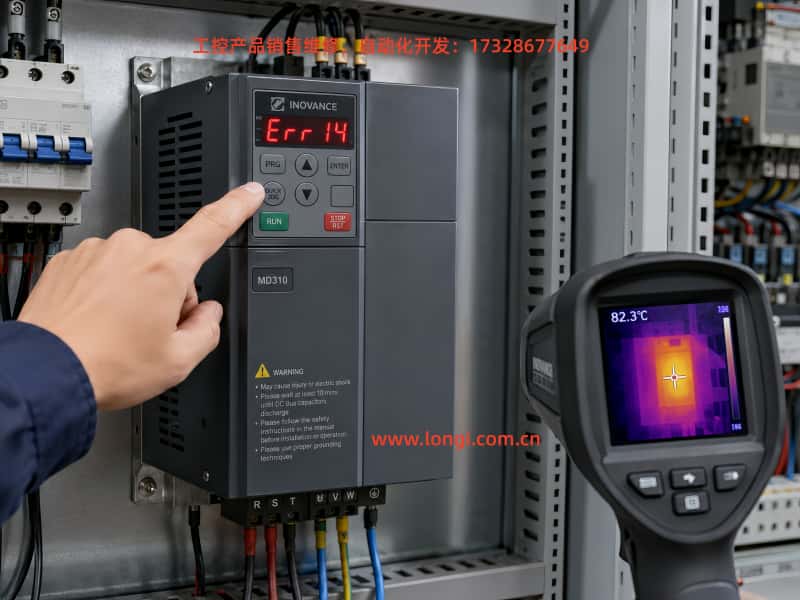

在變頻器長期運行過程中，故障代碼是判斷問題方向的重要依據。MD310 麵板顯示 Err14 時，一般對應的是 模塊過熱故障，也可理解為功率模塊溫度異常、IGBT 模塊過熱保護或模塊溫度檢測異常。這個故障看似隻是“溫度高”，但現場真正原因可能並不單一。有些設備確實是散熱條件差、風扇損壞導致模塊溫度升高；也有一些設備剛上電未運行就報 Err14，這類情況通常不是實際過熱，而是溫度檢測回路、驅動板、模塊內部熱敏元件或控製板采樣電路出現問題。
因此，分析 Err14 不能隻停留在“風扇壞了”或“變頻器過熱”這個表層結論，而應結合故障出現時機、負載狀態、環境溫度、運行電流、散熱係統和電路檢測結果進行綜合判斷。本文以匯川 MD310 係列變頻器 Err14 故障為核心，係統說明其故障含義、形成原因、現場排查步驟、維修判斷邏輯和預防措施。
二、Err14 故障的基本含義
匯川 MD310 變頻器顯示 Err14，通常表示 模塊過熱。這裏的“模塊”主要指變頻器內部的功率逆變模塊，也就是由 IGBT、續流二極管、驅動電路、散熱器和溫度檢測部分共同組成的功率輸出單元。
變頻器工作時，三相交流電經過整流橋變成直流母線電壓，再由 IGBT 逆變輸出頻率和電壓可調的三相交流電給電機。IGBT 在高速開關過程中會產生開關損耗和導通損耗，這些損耗最終會轉化為熱量。如果散熱器、風扇和風道無法及時帶走這些熱量，模塊溫度就會升高。當溫度達到保護閾值時，變頻器會停止輸出並報警，防止功率器件繼續升溫後燒毀。
不過，Err14 並不一定代表 IGBT 已經燒壞，也不一定代表散熱器真的很燙。它本質上是控製係統檢測到了“模塊溫度異常信號”。這個異常信號可能來自真實高溫，也可能來自檢測回路異常。因此在維修時，應先區分以下兩類情況：
第一類是真過熱。變頻器運行一段時間後報警，散熱器明顯發燙，風扇不轉或風道堵塞，負載電流偏大，這種情況多半是散熱或負載問題。
第二類是假過熱。設備剛上電就報警，機器還沒有運行，散熱器是冷的，風扇正常但仍然報 Err14，這種情況更像是溫度傳感器、驅動板、采樣電路、連接排線或控製板故障。
這一區分非常關鍵，因為真過熱的處理重點是改善散熱和負載條件，而假過熱的處理重點是檢測電路和板級維修。
三、MD310 變頻器內部與 Err14 相關的主要部件
要正確分析 Err14，首先要理解變頻器內部有哪些部件會影響模塊溫度保護。
1. IGBT 功率模塊
IGBT 是變頻器輸出三相電壓的核心功率器件。它承受直流母線高壓，並通過 PWM 開關方式控製電機。IGBT 工作時會發熱，發熱量與輸出電流、載波頻率、負載特性、散熱條件有關。若電機堵轉、負載過重、加減速時間過短、頻繁啟停或載波頻率設置過高，都可能導致 IGBT 溫升增加。
2. 散熱器
功率模塊通常固定在鋁製散熱器上，模塊產生的熱量通過導熱矽脂傳遞到散熱器，再由空氣帶走。如果散熱器表麵灰塵太厚、風道被堵、安裝空間太小，熱量就無法正常散發。
3. 冷卻風扇
小功率變頻器多數依靠內置風扇強製散熱。風扇老化、卡死、轉速下降、軸承異響、供電異常，都會導致散熱能力大幅降低。有些風扇表麵看似轉動，但實際轉速不足，也會引起運行一段時間後報 Err14。
4. 溫度檢測元件
功率模塊附近通常會有熱敏電阻、溫度傳感器或模塊內部溫度檢測腳。控製板通過采樣這個溫度信號判斷模塊是否過熱。如果熱敏元件開路、短路、阻值漂移，或者采樣電阻、電容、運放、光耦、連接器異常，就可能導致變頻器誤判為過熱。
5. 驅動板和控製板
溫度信號往往需要經過驅動板或控製板處理後送入 CPU。如果驅動板電源異常、采樣通道損壞、插件接觸不良、排線氧化，也可能導致 Err14。對於維修人員來說，如果確定散熱器是冷的卻仍報 Err14，應重點檢查這部分電路。
四、Err14 的常見原因分析
1. 散熱風扇損壞或轉速不足
這是最常見的原因之一。變頻器在運行過程中，IGBT 和整流模塊不斷發熱，如果風扇不工作，散熱器溫度會逐漸升高，最終觸發 Err14。現場判斷方法很簡單：運行時觀察風扇是否轉動，聽是否有異響，用手感受出風口是否有明顯風量。
需要注意的是，不能隻看風扇是否“會動”。有些風扇老化後雖然能轉，但轉速明顯不足，或者啟動困難，運行幾分鍾後停轉。這類故障容易被忽略。對於運行多年、灰塵較多的設備，建議直接更換同規格風扇，而不是簡單清理後繼續使用。
2. 風道堵塞或散熱器積塵嚴重
很多變頻器安裝在粉塵、油霧、棉絮、木屑、金屬粉末較多的環境中，散熱器縫隙會逐漸被堵塞。即使風扇正常轉動，空氣也無法有效通過散熱片，散熱效率會明顯下降。

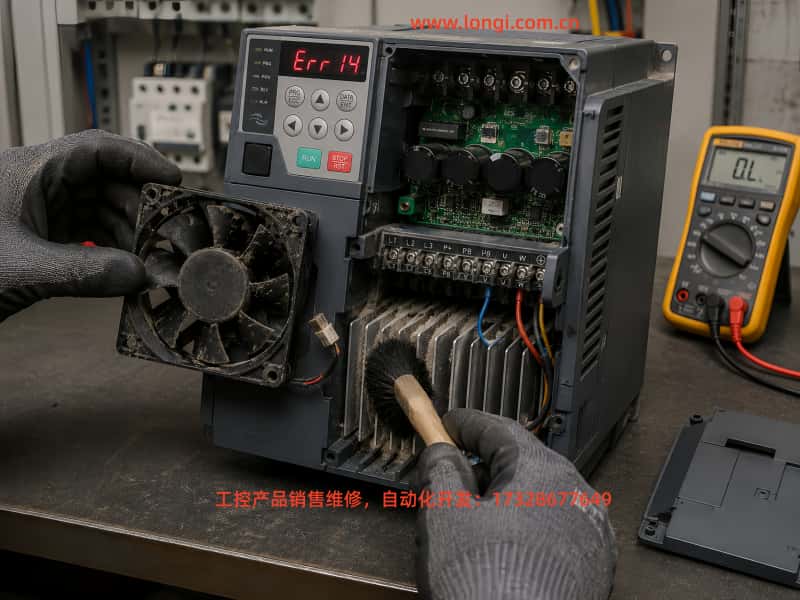

這種情況通常表現為：設備剛啟動時正常，運行一段時間後報 Err14；停機冷卻後又能重新運行；清理散熱器後故障明顯改善。維修時應拆下外殼，用壓縮空氣、毛刷或清洗方式徹底處理散熱片縫隙，不能隻清理表麵。
3. 控製櫃溫度過高
變頻器本身散熱正常，但安裝在密閉控製櫃內，櫃內溫度長期偏高，也會導致模塊溫度持續升高。尤其是夏季、高溫車間、多個變頻器並排安裝、櫃內同時有接觸器、電源模塊、製動電阻、伺服驅動器等發熱元件時，Err14 更容易出現。
判斷方法是測量櫃內環境溫度，並觀察控製櫃是否有進風口、排風口、過濾網和風扇。很多現場隻安裝了櫃內循環風扇，沒有真正形成外部冷空氣進入、熱空氣排出的通道，這種散熱效果有限。必要時應增加櫃體軸流風機、空調或改善櫃內布局。
4. 變頻器安裝間距不足
變頻器上下左右需要保留散熱空間。如果多台變頻器緊密排列，或者上方有線槽、擋板遮擋出風口，熱空氣不能順利排出，也會導致模塊溫度升高。小功率變頻器體積較小，現場安裝時容易被忽視散熱距離，特別是在改造項目中，為了節省櫃內空間，經常把變頻器擠在一起安裝。
5. 負載過重或電機異常
Err14 雖然是模塊過熱，但根本原因可能是輸出電流長期偏大。比如電機軸承卡滯、機械負載過重、減速機缺油、皮帶過緊、風機葉輪卡住、水泵堵塞、輸送線阻力變大等，都會導致變頻器輸出電流升高。電流越大，IGBT 發熱越嚴重。
此類問題不能隻維修變頻器，還要檢查電機和機械負載。可以觀察運行電流是否接近或超過額定電流，用鉗形表測量三相輸出電流是否平衡，空載運行是否正常。如果空載不報故障，帶負載才報故障，應重點檢查機械部分。
6. 載波頻率設置過高
載波頻率越高，電機噪聲越低，電流波形相對更平滑，但 IGBT 的開關損耗也會增加，模塊發熱量隨之增大。在高溫環境或重載條件下，載波頻率過高可能誘發 Err14。
維修時可適當降低載波頻率參數。降低載波頻率後，電機可能會有更明顯的電磁噪聲，這是正常現象。對於風機、水泵、普通輸送類負載，一般不需要設置過高載波頻率。對於需要低噪聲運行的場合，則需要在噪聲、溫升和負載穩定性之間取得平衡。
7. 加減速時間過短或頻繁啟停
如果設備頻繁啟動、停止、正反轉切換，或者加速時間設置過短，變頻器會在短時間內輸出較大電流，模塊溫升明顯增加。某些機械慣量較大的設備，如離心風機、甩幹機、重載輸送線、卷繞設備等，短加速時間會導致變頻器長時間處於大電流狀態。
這種情況可能同時伴隨過流、過載、過壓或過熱故障。應根據負載慣量適當延長加速時間和減速時間，並檢查是否需要外接製動電阻或優化停機方式。
8. 溫度檢測電路故障
如果變頻器一上電就顯示 Err14，且散熱器溫度正常，風扇正常，機器並未運行，那麽真實過熱的可能性較低。這時應重點懷疑溫度檢測電路。
常見問題包括熱敏電阻開路、短路、阻值異常，模塊溫度腳損壞，驅動板采樣電阻變值，連接器接觸不良，控製板輸入通道損壞等。板級維修時需要對照正常機器測量溫度檢測點電壓或阻值，判斷信號是否合理。沒有同型號正常機器時，可根據熱敏電阻特性進行分析，但必須謹慎，不能簡單短接保護回路長期運行。
9. IGBT 模塊本體老化或損壞
IGBT 模塊內部如果存在局部損傷、導熱不良或溫度檢測腳異常，也可能觸發 Err14。若同時出現輸出缺相、運行電流不平衡、模塊發熱異常快、直流母線正常但輸出異常等現象，應進一步檢測功率模塊。
檢測 IGBT 時，通常需要斷電放電後，用萬用表二極管檔檢測 P、N 與 U、V、W 之間的續流二極管壓降是否正常，檢查是否有短路、開路或三相不一致。對於小功率 MD310，若模塊損壞嚴重，常伴隨上電跳閘、保險燒斷、整流橋短路或輸出端對直流母線短路。
五、Err14 的現場排查流程
為了提高現場判斷效率，可以按照“先外部、後內部；先散熱、後電路；先運行狀態、後板級維修”的順序排查。
第一步：確認故障出現時機
首先詢問或觀察 Err14 是在什麽時候出現：
如果剛上電未運行就報 Err14，應重點懷疑檢測電路或板件故障。
如果運行幾分鍾或幾十分鍾後報警，應重點懷疑散熱不良、風扇故障、負載過重或環境溫度過高。
如果高速運行時報，低速不報，應檢查載波頻率、負載電流、散熱能力和電機狀態。
如果夏季高溫時報，冬季不報，應重點檢查控製櫃散熱和環境溫度。
如果更換電機或機械結構後才出現，應重點檢查電機參數、負載匹配和運行電流。
第二步：檢查風扇
觀察風扇是否轉動，轉速是否正常，是否有異響。用手感受出風口風量，檢查風扇供電是否正常。對於使用時間較長的風扇，建議直接更換。風扇成本低，但對變頻器壽命影響很大。
第三步：清理散熱器和風道
斷電並確認直流母線放電後，拆開外殼，檢查散熱片、風道、進風口和出風口。若積塵嚴重，應徹底清理。對於油汙環境，單純吹氣可能不夠，需要用合適清洗方式處理，但必須確保完全幹燥後再上電。
第四步：檢查安裝環境
檢查變頻器上下空間是否被遮擋，控製櫃是否密閉，櫃內是否有排風係統，環境溫度是否過高。多台變頻器並排安裝時，要注意熱量疊加。控製櫃頂部如果積聚熱空氣，應增加排風或改善風道。
第五步：檢查運行電流
讓設備在正常負載下運行，觀察變頻器顯示電流，並用鉗形表複核輸出電流。若電流長期接近額定值甚至超過額定值，應檢查負載是否過重、電機是否異常、參數是否匹配。對於泵和風機類負載，還應檢查管路、閥門、葉輪和軸承狀態。
第六步：檢查參數設置
重點關注電機額定電壓、額定電流、額定頻率、額定轉速、控製方式、加減速時間、載波頻率等參數。電機參數錯誤可能導致電流偏大，載波頻率過高會增加模塊發熱，加減速時間過短會增加瞬時熱衝擊。
第七步：判斷是否為假過熱
如果以上外部條件都正常，且設備冷機上電就報 Err14，應進入板級判斷。此時可以測量溫度檢測回路相關阻值和電壓，檢查排線、插件、驅動板、控製板。維修人員應特別注意：不要為了讓設備臨時運行而直接屏蔽溫度保護。溫度保護是防止模塊燒毀的重要安全機製，短接或強行改動可能導致更嚴重損壞。
六、維修時應注意的安全事項
變頻器內部存在高壓直流母線。即使斷電後，電容仍可能保留數百伏電壓。因此拆機前必須等待足夠時間，並用萬用表確認 P、N 之間電壓已經下降到安全範圍。不要僅憑麵板熄滅判斷設備已經安全。
清理風道時，不要讓金屬屑、螺絲、導線頭掉入電路板。使用壓縮空氣時壓力不宜過大，以免吹壞小元件或把灰塵吹入更深位置。若使用清洗劑，必須選擇適合電子設備的清洗劑，並保證完全揮發幹燥。
檢測 IGBT 模塊時，應避免帶電測量輸出端。輸出端 U、V、W 在運行時是高頻 PWM 波形，普通萬用表讀數不一定真實，誤操作還可能損壞儀表或造成人身危險。
更換風扇時，要確認電壓、尺寸、風量、插頭和安裝方向。風扇方向裝反會導致散熱效率下降，甚至使熱空氣在機器內部循環。
七、Err14 與其他故障的關係
Err14 有時不是單獨出現，可能與過流、過載、欠壓、過壓等故障交替出現。例如機械負載卡滯時，變頻器先出現大電流，模塊迅速升溫，最終報 Err14；或者散熱不良導致功率器件溫度升高，開關特性變差，又引起輸出異常和過流保護。
因此，當現場反饋“有時 Err14，有時過流”時，不應把它們看作完全獨立的兩個問題，而應分析它們背後的共同原因。常見共同原因包括負載過重、散熱差、功率模塊老化、驅動波形異常、電機絕緣不良或參數設置不合理。
八、典型案例分析
某現場使用一台匯川 MD310T2.2B 係列變頻器驅動小功率電機。設備運行一段時間後停機，麵板顯示 Err14。現場人員初步認為變頻器損壞，但進一步檢查發現，控製櫃內灰塵較多，變頻器散熱器縫隙被粉塵堵塞，內置風扇轉速也明顯偏低。清理散熱器並更換風扇後，設備恢複運行，故障未再出現。
另一個案例中，變頻器冷機上電立即顯示 Err14，未按運行鍵，散熱器完全不熱。更換風扇和清理風道均（jun1）無效。拆機檢測後發現溫度檢測回路異常，控製板接收到的溫度信號一直處於過熱狀態。該案例說明，Err14 並非全部由真實高溫引起，冷機即報警時，應把重點放在溫度檢測鏈路，而不是盲目更換風扇。
九、預防 Err14 的維護建議
為了減少 MD310 變頻器 Err14 故障，應建立定期維護製度。
第一，定期清理控製櫃和變頻器風道。粉塵環境建議每 1 至 3 個月檢查一次，普通環境可每 6 個月檢查一次。
第二，定期檢查風扇。風扇屬於易損件，長期運行後軸承磨損、轉速下降是正常現象。對於連續運行設備，建議根據使用年限和現場環境提前更換。
第三，保證控製櫃通風。控製櫃應有合理的進風和排風路徑，過濾網應定期清洗。櫃內溫度長期過高時，應加裝風扇或工業空調。
第四，合理設置載波頻率和加減速時間。不要為了降低電機噪聲而盲目提高載波頻率，也不要為了追求動作速度而把加減速時間設得過短。
第五，關注電機和機械負載狀態。變頻器過熱很多時候不是變頻器自身問題，而是負載異常導致輸出電流長期偏大。設備維護不能隻看電氣部分，也要檢查機械部分。
第六，發現 Err14 後不要反複強行複位運行。如果真實過熱尚未排除，反複複位可能導致 IGBT 模塊最終燒毀，維修成本會明顯增加。
十、結論
匯川 MD310 變頻器顯示 Err14，核心含義是模塊過熱或模塊溫度檢測異常。維修判斷時，應先區分是真過熱還是假過熱。運行一段時間後報警，多數與風扇、風道、環境溫度、負載電流和參數設置有關；冷機上電立即報警，則更應懷疑溫度檢測電路、驅動板、控製板或模塊溫度反饋異常。
正確的排查方法不是簡單複位，也不是直接判斷變頻器報廢，而是按照故障出現時機、散熱係統、負載狀態、參數設置和板級檢測逐層分析。對於現場維修人員來說，Err14 是一個典型的綜合性故障代碼，它既可能來自環境和維護問題，也可能來自電路板和功率模塊問題。隻有把外部條件和內部檢測邏輯結合起來，才能快速定位故障，避免誤判和重複維修。
在實際應用中，保持良好散熱、定期清理風道、及時更換老化風扇、合理設置載波頻率和加減速時間，是預防 MD310 變頻器 Err14 故障的關鍵。對於已經出現冷機即報警的設備，則應盡快進行專業檢測，重點檢查溫度檢測回路和功率模塊反饋信號，避免盲目運行造成更大損壞。
