台達 C2000 係列變頻器 VFDr 故障分析：Read VFD Info Error 的成因、診斷與維修思路
一、故障現象概述
在台達 Delta C2000 係列變頻器的維修與調試過程中，偶爾會遇到操作麵板顯示 “VFDr / Read VFD Info Er” 的故障提示。該故障從表麵上看不像常見的過流、過壓、欠壓、過載、缺相、接地、散熱異常等主回路故障，而更像是變頻器內部通訊或數據讀取異常。

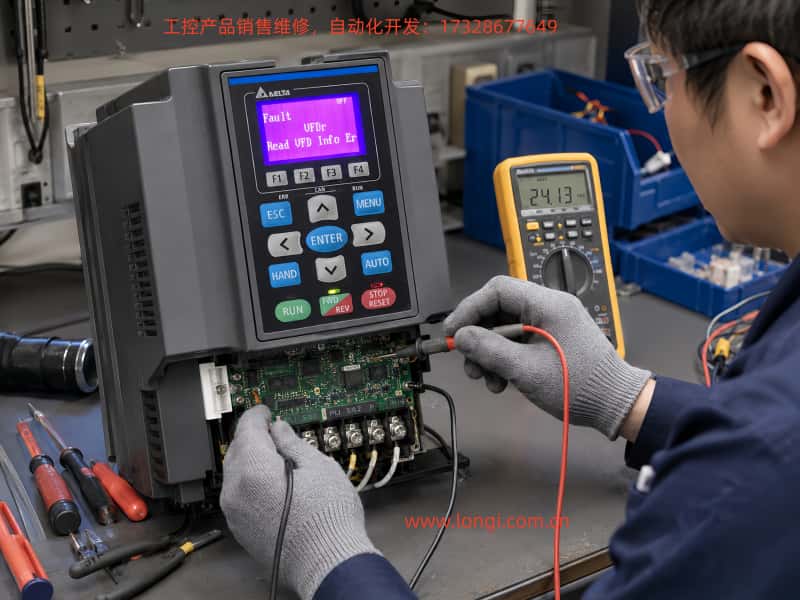

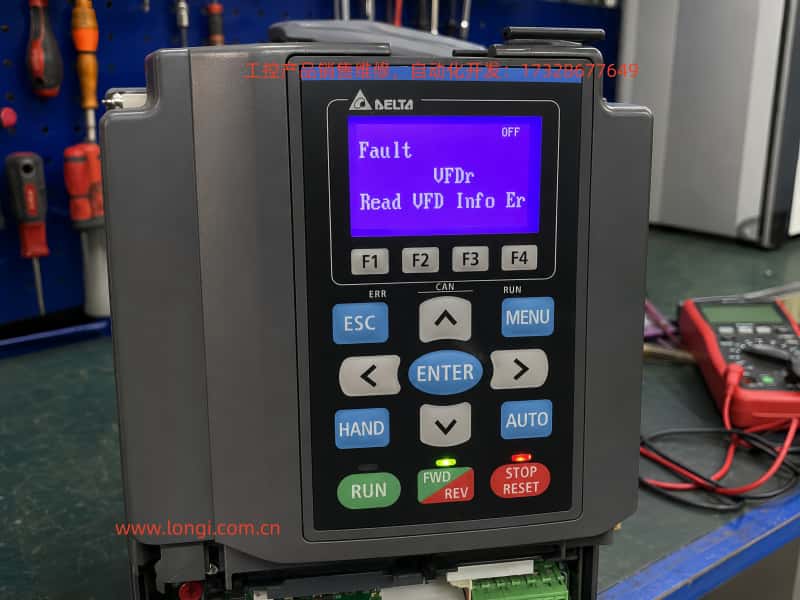

以一台型號為 VFD040C43A-21 的台達 C2000 係列變頻器為例，該機型屬於三相 380–480V 輸入等級，輸出功率約 4kW / 5HP。上電後操作麵板能夠點亮，但屏幕顯示：
Fault
VFDr
Read VFD Info Er
從字麵含義分析，VFDr 可以理解為操作麵板讀取 VFD 信息異常，英文提示 “Read VFD Info Er” 即 “Read VFD Info Error”，意思是 讀取變頻器信息錯誤。這類故障的關鍵點在於：變頻器的鍵盤麵板、主控板、存儲器、通訊接口或低壓控製電源之間存在數據交互異常，導致麵板無法正確讀取變頻器的型號、參數、狀態或內部識別信息。
因此，VFDr 故障不能簡單理解為功率模塊損壞，也不能直接歸類為電機側故障。它更偏向於 人機界麵與控製係統之間的信息讀取失敗，維修時應優先圍繞操作麵板、麵板接口、主控板通訊、電源、存儲芯片和控製板狀態展開排查。
二、VFDr 故障的本質含義
變頻器的操作麵板並不是一個簡單的顯示屏。它通常承擔以下功能：
顯示運行頻率、電流、電壓、故障代碼等狀態信息；
讀取和修改參數；
執行啟停、正反轉、複位等操作；
通過通訊接口與主控板進行數據交換；
上電時讀取主機型號、容量、版本、參數區、狀態標誌等內部信息。
當操作麵板顯示 “Read VFD Info Er” 時，說明麵板在讀取變頻器內部信息時失敗。這個失敗可能發生在多個層麵：
第一，操作麵板本身無法正常工作。
第二，麵板與變頻器主控板之間的連接不良。
第三，主控板沒有正確響應麵板的數據請求。
第四，主控板存儲區數據異常，麵板讀取到的數據無效。
第五，控製板低壓電源異常，導致 MCU、存儲器或通訊芯片工作不穩定。
第六，控製板受潮、氧化、汙染、虛焊或接口損壞，導致通訊鏈路中斷。
從維修角度看，VFDr 是一個“通訊讀取類故障”，而不是典型的“功率輸出類故障”。這一區分非常重要，因為如果誤判為 IGBT、整流橋、母線電容或驅動板損壞，就會導致維修方向偏離，浪費大量時間。
三、台達 C2000 變頻器的相關結構理解
要準確分析 VFDr 故障，需要先理解 C2000 係列變頻器的基本電氣結構。一般來說，變頻器內部可分為以下幾個部分：
1. 主回路部分
主回路包括輸入整流、直流母線、預充電回路、製動單元、逆變 IGBT 模塊、電流檢測、輸出端子等。主回路負責將三相交流電整流為直流電，再通過 IGBT 逆變輸出可調頻率、可調電壓的三相交流電。
常見主回路故障包括輸入缺相、母線過壓、母線欠壓、IGBT 短路、輸出接地、輸出缺相、製動單元異常等。這類故障通常會顯示 OC、OV、LV、GF、OH、OL 等與電氣保護相關的代碼。
VFDr 通常不首先指向主回路故障。即使功率板損壞，也未必直接導致 VFDr；反過來，即使功率部分正常，也可能因為主控通訊或存儲異常而顯示 VFDr。
2. 控製電源部分
控製電源通常由開關電源電路產生多個低壓電源，例如 24V、15V、5V、3.3V 等。不同機型具體電壓配置可能略有差異，但大體作用如下：
24V 常用於繼電器、外部端子、風扇控製或某些接口電路；
15V 常用於模擬電路、驅動前級或運放電路；
5V 常用於通訊芯片、數字邏輯、部分接口電路；
3.3V 常用於主控 MCU、DSP、Flash、EEPROM 或邏輯芯片。
如果 5V 或 3.3V 電源不穩定，就可能導致操作麵板與主控板之間通訊異常。輕微電源紋波、低壓偏低、上電複位不良，都可能造成數據讀取錯誤。維修中不能隻測“有沒有電壓”，還要看電壓是否穩定、紋波是否過大、上電時序是否正常。
3. 主控板部分
主控板是變頻器的大腦，負責參數處理、運行邏輯、故障保護、PWM 輸出、通訊管理、鍵盤交互等。主控板上通常包含 MCU/DSP、存儲器、通訊芯片、晶振、複位電路、模擬采樣電路、數字輸入輸出電路等。
VFDr 故障與主控板關係非常密切。如果主控板無法向麵板返回正確的設備信息，麵板就會報讀取錯誤。主控板異常可能來自以下方麵：
MCU 未正常啟動；
晶振不起振或頻率異常；
複位電路異常；
Flash 或 EEPROM 數據損壞；
通訊芯片損壞；
接口保護器件短路；
低壓電源異常；
板麵受潮腐蝕；
程序區或參數區損壞。
4. 操作麵板與接口部分
操作麵板通過插針、排線、RJ45 或類似接口與變頻器本體連接。麵板上通常也有 MCU、按鍵掃描、顯示驅動、通訊接口和存儲相關器件。麵板不是被動顯示器，而是一個小型通訊終端。
如果麵板接口氧化、接觸不良、針腳歪斜、排線斷裂、插座鬆動，或者麵板本身的通訊芯片損壞，就可能導致 VFDr。特別是在二手機、長期閑置設備、受潮設備、工業粉塵較重的設備中，麵板接口問題很常見。
四、VFDr 與普通運行故障的區別
維修人員在看到變頻器報故障時，容易第一時間聯想到電機、負載、IGBT 或功率模塊。但 VFDr 的判斷邏輯不同。
1. 普通運行故障通常與負載或主回路有關
例如過流故障通常需要檢查電機絕緣、輸出短路、加速時間、負載卡滯、IGBT 狀態、電流檢測電路等。過壓故障需要檢查輸入電壓、減速時間、製動電阻、製動單元等。過熱故障需要檢查風扇、散熱器、溫度傳感器、環境溫度等。
這些故障通常發生在啟動、加速、運行、減速或負載變化過程中。
2. VFDr 通常發生在上電或麵板讀取階段
VFDr 往往在變頻器上電後就顯示，或者在進入某些菜單、讀取信息時出現。它與電機是否連接、負載是否運行沒有直接關係。即使變頻器沒有接電機，也可能顯示 VFDr。
這說明故障點更接近控製層，而非輸出功率層。
3. VFDr 不等於參數錯誤
有些人看到 “Read VFD Info Error” 會誤以為是參數設置錯誤，然後嚐試恢複出廠參數。實際上，在麵板無法正常讀取變頻器信息的情況下，強行初始化未必有效。因為問題可能不是參數設置錯誤，而是麵板根本無法與主控板建立可靠通訊，或者主控板無法正確讀取自身存儲信息。
如果控製板存儲器損壞、通訊鏈路異常或低壓電源不穩定，恢複參數並不能解決本質問題。
五、可能故障原因分析
1. 操作麵板接觸不良
這是最常見、也最容易排除的原因之一。工業現場環境複雜，變頻器長期運行後，麵板接口可能出現氧化、鬆動、插針變形、灰塵堆積等問題。特別是設備經曆運輸、拆裝、維修後，麵板插接不牢也會導致讀取失敗。
排查方法是斷電後拆下麵板，檢查插座和插針是否有明顯氧化、發黑、彎曲、斷裂、鬆動。可以使用電子清潔劑清洗接口，晾幹後重新安裝。若條件允許，最好用同係列正常麵板進行交叉測試。
如果更換操作麵板後故障消失，基本可以判斷原麵板或其接口存在問題。如果更換麵板後故障依舊，則需要繼續檢查變頻器本體控製板。
2. 操作麵板本身損壞
麵板內部也有電路。按鍵麵板長期使用後，可能出現 MCU 異常、通訊芯片損壞、顯示驅動異常、Flash 數據異常等問題。若麵板曾受到靜電衝擊、插拔帶電操作、外部通訊幹擾或潮氣侵入，也可能造成內部損壞。
麵板損壞時，可能出現顯示亂碼、按鍵無反應、無法進入菜單、讀取失敗、顯示固定故障、通訊中斷等現象。判斷方法仍然是交叉測試：將可疑麵板安裝到正常變頻器上，或將正常麵板安裝到故障變頻器上。交叉測試比單獨測量電壓更直接。
3. 麵板通訊線路異常
麵板與主控板之間通常通過串行通訊方式交換數據。通訊線路上可能有收發芯片、保護二極管、TVS 管、電阻、電容、隔離器件等。如果其中某個器件短路、開路或性能變差，就會影響通訊。
常見故障包括：
通訊芯片損壞；
TVS 管擊穿短路；
接口旁邊電阻開路或阻值漂移；
串聯電阻虛焊；
接口線路被腐蝕；
排線斷裂；
板層走線斷裂；
靜電保護器件漏電。
維修時可用萬用表檢查接口各腳對地阻值是否明顯異常，觀察是否有短路點。若有示波器，可以觀察通訊線上是否有數據波形。正常情況下，上電後麵板與主控板之間應有一定的數據交互波形；若一直保持高電平、低電平或嚴重畸變，就說明通訊鏈路存在異常。
4. 控製板低壓電源異常
VFDr 故障中，低壓電源問題很容易被忽略。很多維修人員隻關注直流母線電壓和功率模塊，卻沒有仔細測量控製電源。實際上，控製電源不穩定會造成大量“看起來像通訊故障”的問題。
重點應檢查：
5V 是否穩定；
3.3V 是否穩定；
上電瞬間是否有跌落；
電源紋波是否過大；
電解電容是否老化；
DC-DC 芯片或線性穩壓器是否過熱；
複位電路是否正常釋放；
低壓電源負載是否短路或漏電。
如果 5V 偏低，例如隻有 4.5V 左右，通訊芯片可能仍能勉強工作，但數據錯誤率會明顯上升。如果 3.3V 有紋波或瞬間掉電，主控 MCU 可能反複複位，導致麵板讀取失敗。
5. 主控 MCU 或 DSP 未正常啟動
主控芯片沒有正常啟動時，麵板自然無法讀取變頻器信息。造成主控芯片未啟動的原因包括晶振異常、複位電路異常、供電異常、程序存儲損壞、芯片本體損壞等。
檢查時可以測量晶振兩端是否有振蕩信號，複位腳電平是否正常，主控供電是否符合要求。若主控芯片發熱異常、供電電流異常，或者所有通訊線路都無響應，就要考慮主控芯片或程序區損壞的可能性。
這類問題維修難度較高，通常需要結合示波器、邏輯分析儀、熱像儀、可調電源和同型號板件對比判斷。
6. Flash、EEPROM 或參數存儲區異常
“Read VFD Info Error” 的另一個重點方向是存儲器。變頻器內部有型號信息、容量信息、參數數據、版本信息、校準數據等。如果存儲芯片損壞，或者內部數據丟失、錯亂、校驗失敗，主控板可能無法向麵板提供正確的 VFD 信息。
存儲異常的常見誘因包括：
長期閑置導致存儲數據異常；
電源異常導致寫入中斷；
雷擊浪湧或靜電衝擊；
芯片老化；
維修過程中誤操作；
主板受潮導致芯片引腳漏電；
錯誤刷寫或參數拷貝失敗。
如果存儲區異常，變頻器可能不僅顯示 VFDr，還可能伴隨型號識別錯誤、容量識別錯誤、參數無法保存、恢複出廠失敗、上電反複報警等現象。
7. 控製板受潮、汙染或腐蝕
工業變頻器經常安裝在粉塵、油霧、水汽、金屬粉末較多的環境中。控製板一旦受潮或汙染，容易出現微弱漏電。數字通訊電路對漏電和阻抗變化比較敏感，輕微汙染就可能影響數據傳輸。
檢查控製板時要重點看：
接口附近是否有綠色銅鏽；
芯片引腳是否發黑；
板麵是否有水漬、油汙、粉塵；
排線座是否氧化；
焊點是否發黴或虛焊；
電容底部是否漏液；
保護膠是否開裂吸潮。
對於輕微汙染，可使用無水酒精或專用電子清洗劑清洗，並徹底烘幹。對於嚴重腐蝕，需要補線、換件或更換控製板。
8. 外部通訊或擴展模塊幹擾
部分台達 C2000 變頻器會連接外部通訊模塊、擴展卡、PLC、觸摸屏或現場總線。如果擴展模塊異常，也可能影響變頻器內部通訊或上電識別。雖然 VFDr 更偏向麵板讀取問題，但在複雜係統中也應排除外部通訊幹擾。
排查時可以先斷開所有非必要外部連接，隻保留主電源和操作麵板，使變頻器處於最小係統狀態。若斷開外部通訊後故障消失，則需要檢查通訊模塊、參數設置、屏蔽接地、終端電阻和外部設備狀態。
六、係統化診斷流程
VFDr 故障排查應遵循“由外到內、由簡單到複雜、由接口到主板”的原則。推薦流程如下。
第一步：確認故障顯示內容
首先確認屏幕顯示是否確實為：
VFDr
Read VFD Info Er
不要僅憑客戶口述判斷。不同故障代碼差一個字母，維修方向可能完全不同。拍照記錄故障界麵、銘牌型號、電源等級、使用環境和接線狀態。
第二步：斷電放電後重新上電
變頻器內部有大容量直流母線電容，斷電後仍可能帶有高壓。重新插拔麵板或檢查內部電路前，必須斷電並等待母線電壓下降到安全範圍。建議等待 10 分鍾以上，並實際測量 P、N 或 DC+、DC- 之間電壓，確認放電完成。
重新上電後觀察故障是否仍然出現。如果偶發消失，可能存在接觸不良、電源啟動不穩定或潮濕問題。如果每次上電都固定出現，則故障更穩定，便於進一步定位。
第三步：檢查操作麵板與接口
拆下麵板後檢查接口，清潔插針和插座，重新安裝。觀察麵板是否插到底，卡扣是否到位，接口是否鬆動。
如果現場有同係列正常麵板，應優先進行麵板互換測試。交叉測試結果非常關鍵：
正常麵板裝到故障機後正常，說明原麵板問題較大；
正常麵板裝到故障機後仍報 VFDr，說明故障機本體控製板問題較大；
故障麵板裝到正常機後也報錯，說明麵板損壞可能性很高；
故障麵板裝到正常機後正常，則應重點懷疑故障機主控板或接口。
第四步：進入最小係統測試
斷開電機線、外部端子線、通訊線、擴展卡等，隻保留變頻器必要輸入電源和操作麵板。這樣可以排除外部接線、通訊幹擾、控製端子短路等因素。
如果最小係統下 VFDr 仍然存在，故障基本集中在變頻器內部。如果最小係統下恢複正常，再逐步恢複外部接線，找出引發異常的外部回路。
第五步：檢查控製電源
打開外殼後，測量控製板關鍵電源點。重點是 5V、3.3V、24V 等低壓電源。測量時不能隻看靜態電壓，還應觀察上電瞬間和故障出現時是否跌落。
如果有示波器，應檢查電源紋波。數字電路供電紋波過大，會導致通訊錯誤和 MCU 異常。對於老舊機器，應重點檢查低壓電源部分的電解電容、穩壓芯片、DC-DC 模塊、開關電源反饋回路等。
第六步：檢查通訊波形
在具備條件的維修環境中，可用示波器觀察麵板通訊線路。正常情況下，上電後麵板與主控板之間應存在數據請求與響應。若隻有麵板發送而無主控回應，可能是主控板未啟動或接收通道異常。若主控有回應但波形幅度異常、畸變嚴重，則可能是通訊芯片、保護器件或線路阻抗異常。
如果通訊線被 TVS 管擊穿短路，常表現為波形被拉低或電阻異常偏小。拆除或更換異常保護器件後，通訊可能恢複。
第七步：檢查主控啟動條件
如果通訊無響應，應進一步檢查主控芯片的啟動條件，包括供電、複位、晶振、程序存儲器等。主控不啟動時，麵板無法讀取任何有效信息。
此步驟需要較強的電子維修能力。若沒有同型號資料，可通過好板對比的方法判斷關鍵點電壓、波形和阻值差異。
第八步：檢查存儲器和參數區
如果主控能夠啟動，通訊也有波形，但仍然讀取信息錯誤，則要懷疑存儲器或參數區異常。可檢查 EEPROM、Flash、FRAM 等存儲芯片的供電、片選、時鍾、數據線波形。若芯片引腳氧化、虛焊或供電異常，也會導致讀取失敗。
存儲器問題不能盲目處理。部分變頻器存儲器中包含機型容量、校準數據和出廠信息，直接更換空白芯片可能導致設備無法識別容量或無法運行。維修時應盡量保留原始數據，必要時通過同型號同容量機器進行數據比對。
七、維修過程中的注意事項
1. 不要帶電插拔操作麵板
很多變頻器麵板支持外引或插拔，但維修中不建議帶電插拔。帶電插拔可能產生瞬間浪湧或靜電衝擊，損壞麵板通訊芯片或主控接口。正確做法是斷電、等待放電、確認安全後再插拔。
2. 不要一開始就恢複出廠參數
VFDr 是讀取信息錯誤，不是普通參數設置錯誤。在通訊沒有恢複前，恢複出廠參數往往無法執行。即使能夠執行，也可能造成原機參數丟失，增加後續調試難度。尤其是用於生產線的變頻器，原參數可能涉及電機銘牌、控製方式、通訊地址、模擬量比例、保護邏輯等，隨意初始化會帶來新的問題。
3. 不要直接判斷功率模塊損壞
VFDr 與功率模塊沒有直接對應關係。功率模塊損壞當然可能伴隨其他問題，但單獨出現 VFDr 時，應先檢查控製通訊係統。如果盲目拆測 IGBT，既不能解決讀取錯誤，也可能增加二次損傷風險。
4. 注意高壓安全
台達 C2000 屬於工業變頻器，內部直流母線電壓很高。380V 等級變頻器整流後的直流母線可達到 500–700VDC 左右。即使斷電後，母線電容仍可能保持危險電壓。維修前必須確認母線已放電，不能隻看麵板熄滅就認為安全。
5. 注意防靜電和接口保護
操作麵板、主控板、通訊芯片、Flash、EEPROM 等都屬於敏感電子器件。維修時應避免靜電損傷，特別是在幹燥環境下拆裝麵板和控製板時，應做好防靜電措施。
八、典型判斷思路舉例
如果一台台達 C2000 變頻器上電顯示 VFDr，可以按以下邏輯判斷：
若麵板完全不亮，優先查控製電源和麵板供電。
若麵板能亮但顯示 VFDr，優先查麵板通訊和主控響應。
若換麵板後正常，原麵板損壞或接口接觸不良。
若換麵板後仍報 VFDr，重點查主控板。
若清洗接口後恢複，說明接觸不良或汙染漏電。
若低壓電源偏低，先修電源再判斷通訊。
若通訊線對地阻值異常，重點查 TVS、通訊芯片和接口周邊器件。
若主控無晶振、無複位釋放、無通訊波形，重點查 MCU 啟動條件。
若主控有通訊但讀取信息失敗，重點查存儲器和參數區。
若設備長期閑置或受潮，應重點考慮控製板氧化、存儲異常和接口汙染。
這樣的判斷順序可以避免盲目拆件，也能提高維修效率。
九、VFDr 故障與設備長期閑置的關係
長期閑置的變頻器更容易出現 VFDr 類故障。原因主要有以下幾點：
第一，長期不通電會導致電解電容性能下降，控製電源啟動時紋波變大。
第二，潮濕環境會造成接口氧化和板麵漏電。
第三，灰塵和油汙長期沉積後，會降低絕緣性能，影響高阻抗通訊線路。
第四，存儲器或參數區在老舊設備中可能出現數據異常。
第五，搬運過程中麵板接口、排線或插座可能鬆動。
因此，對於庫存多年的變頻器，上電前最好先進行外觀檢查、絕緣檢查、低壓電源檢查和接口清潔。對於大功率設備，還應注意電容重整和主回路安全測試，避免直接上電造成二次損壞。
十、維修後的測試項目
VFDr 故障排除後，不能隻看麵板不報警就結束。還需要進行係統測試，確認變頻器控製係統和功率係統都恢複正常。
建議測試項目包括：
上電多次測試，確認不再出現 VFDr；
進入參數菜單，確認參數可讀取、可修改、可保存；
查看變頻器型號、容量、電壓等級、版本信息是否正常；
檢查麵板按鍵是否全部有效；
檢查外部端子輸入輸出是否正常；
檢查模擬量輸入輸出是否正常；
空載運行測試，觀察輸出頻率、電壓是否穩定；
帶電機低頻運行測試，觀察電流是否平衡；
加減速測試，確認無異常報警；
斷電後重新上電，確認參數保存正常。
如果維修涉及存儲器、主控板或控製電源，更要重點測試參數保存功能和多次上電穩定性。因為某些存儲或電源問題在短時間內可能不明顯，經過多次冷熱機測試後才會暴露。
十一、結論
台達 C2000 係列變頻器顯示 VFDr / Read VFD Info Er，本質上屬於操作麵板讀取變頻器內部信息失敗的故障。該故障與普通過流、過壓、過載、短路等主回路故障不同，維修重點應放在操作麵板、麵板接口、主控板通訊、低壓控製電源、MCU 啟動條件和存儲器數據完整性上。
在實際維修中，應優先采用由外到內的排查方法：先檢查麵板和接口，再進行交叉測試，然後檢查控製電源和通訊波形，最後深入到主控板、存儲器和程序數據層麵。對於長期閑置、受潮、運輸震動或二手設備，接口氧化、控製板汙染、電源老化和參數存儲異常都是高概率原因。
VFDr 故障的診斷關鍵不是盲目更換功率器件，而是明確其“信息讀取錯誤”的性質。隻要抓住操作麵板與主控係統之間的數據鏈路，按照電源、接口、通訊、主控、存儲的順序逐步排查，通常可以較快縮小故障範圍，並判斷是麵板問題、連接問題，還是控製板內部故障。
對於維修人員而言，VFDr 是一個很有代表性的控製層故障。它提醒我們，現代變頻器已經不隻是一個功率變換器，而是由功率電子、嵌入式控製、數字通訊、參數存儲和人機交互共同組成的複雜係統。維修這類設備時，既要懂主回路，也要懂控製板；既要會測 IGBT，也要會分析通訊和低壓電源。隻有這樣，才能準確判斷故障本質，避免誤判和無效維修。
