安川 SGDM 伺服驅動器 A.F5 報警故障分析:電機斷線、輸出回路異常與驅動器內部故障的係統排查方法
發布時間:2026-06-11 09:55:09 | 瀏覽量:136

安川 SGDM 伺服驅動器 A.F5 報警故障分析:電機斷線、輸出回路異常與驅動器內部故障的係統排查方法

一、故障現象概述

在工業自動化設備中,安川 YASKAWA SERVOPACK 係列伺服驅動器應用非常廣泛,尤其是早期的 SGDM、SGDH、SGDV 等係列,常見於數控機床、印刷設備、包裝機械、半導體設備、搬運設備、機器人周邊機構、專用生產線以及各種高精度定位係統中。由於這類設備長期運行,現場環境複雜,伺服係統容易出現報警、失控、不能使能、運行中停機等問題。

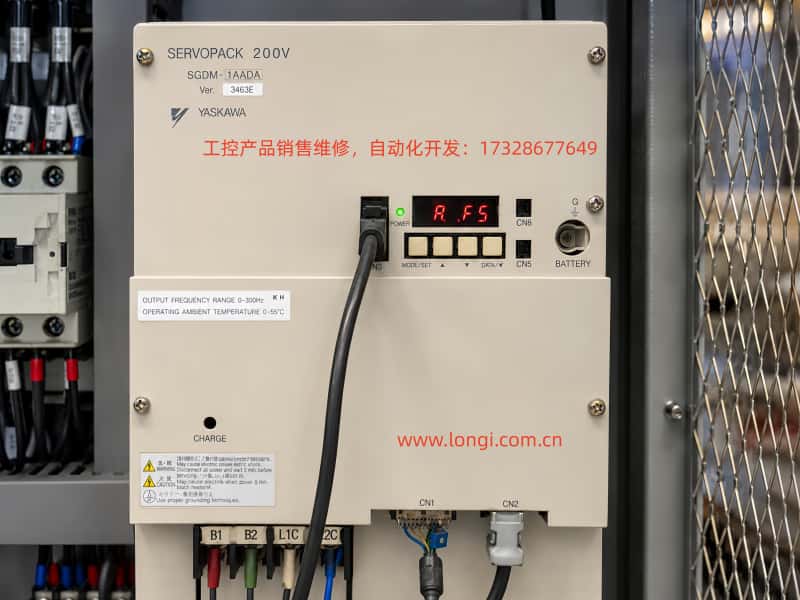

其中,安川 SGDM 係列伺服驅動器顯示 A.F5 是一個比較典型的故障。很多現場人員看到顯示屏上出現 “A.F5” 或誤讀為 “AF5” 時,容易直接判斷為驅動器損壞,但實際上該報警並不一定代表伺服驅動器本體已經損壞。它更多指向伺服電機動力回路異常,尤其是驅動器到伺服電機之間的 U、V、W 三相動力線斷線、接觸不良、電機繞組開路,或者驅動器內部輸出檢測、電流檢測、電源功率部分存在異常。

從維修角度看,A.F5 報警應優先按照“外部電機回路檢查優先、驅動器內部檢查其次”的思路進行。也就是說,不能一看到 A.F5 就馬上拆驅動器,也不能隻檢查參數和控製信號,而應先確認電機動力線、電機繞組、中間端子、接插件、接觸器、拖鏈電纜等外部回路是否正常。隻有當外部回路確認無異常後,才進一步判斷伺服驅動器內部功率輸出和檢測電路是否損壞。


二、A.F5 報警的基本含義

安川 SGDM 係列伺服驅動器的 A.F5 通常表示:

Servomotor Disconnection Alarm,即伺服電機斷線報警。

中文可以理解為:

伺服電機動力線斷線報警、伺服電機連接異常報警、輸出回路異常報警。

該報警的核心含義是:驅動器在控製電機時,檢測到伺服電機動力回路沒有形成正常的電流通路,或者檢測到輸出側狀態與正常電機連接狀態不一致。因此,係統判斷電機可能沒有接好、動力線斷開、輸出缺相,或者驅動器內部檢測回路異常。

需要注意的是,A.F5 不是單純的編碼器故障,也不是普通參數錯誤。伺服係統由多個部分組成,包括:

  1. 伺服驅動器主回路;

  2. 伺服驅動器控製板;

  3. 伺服電機;

  4. 電機動力電纜;

  5. 編碼器反饋電纜;

  6. 控製信號線;

  7. 外部使能、限位、急停、安全回路;

  8. 機械負載部分。

A.F5 主要關注的是驅動器與伺服電機之間的動力輸出關係,重點檢查對象是 U、V、W 三相電機線以及對應的輸出檢測電路


三、A.F5 報警常見出現時機

判斷 A.F5 的故障方向時,首先要確認報警出現的時機。報警時機不同,故障重點也不同。

1. 控製電源一上電就報 A.F5

如果伺服驅動器剛上控製電源,還沒有發出 Servo ON 使能信號,驅動器就已經顯示 A.F5,那麽故障更可能與驅動器內部檢測電路有關。

常見可能包括:

  • 驅動器內部輸出檢測電路異常;

  • 電流檢測電路異常;

  • 功率板與控製板通信或連接異常;

  • 驅動器內部板卡老化;

  • 主回路檢測信號異常;

  • 驅動器之前曾經發生過輸出短路、炸機、進水、受潮或嚴重過載。

當然,也不能完全排除外部電機線嚴重短路、接線錯誤或接插件異常,但從概率上看,如果沒有使能就已經報警,需要重點懷疑驅動器本體。

2. 上電正常,Servo ON 後報 A.F5

如果驅動器上電後沒有報警,一按啟動、一給伺服使能,或者設備準備運行時才報 A.F5,那麽外部電機動力回路的嫌疑更大。

這種情況非常常見,原因包括:

  • 電機 U/V/W 某一相斷線;

  • 電機動力線插頭鬆動;

  • 電機接線盒端子鬆動;

  • 中間端子排接觸不良;

  • 拖鏈電纜內部斷芯;

  • 伺服輸出線中間接觸器觸點燒蝕;

  • 伺服電機繞組開路;

  • 維修或搬遷後接線錯誤;

  • 驅動器輸出端子螺絲鬆動。

這種情況應優先從驅動器輸出端到電機端逐段檢查。

3. 運行中偶發 A.F5

如果設備可以運行,但運行一段時間後偶爾報 A.F5,通常說明故障具有間歇性。

常見原因包括:

  • 拖鏈線長期彎折,內部銅芯半斷;

  • 電機插頭受振動後接觸不良;

  • 端子排氧化、鬆動;

  • 電機線屏蔽層或動力芯線破損;

  • 電機溫升後繞組內部斷點變化;

  • 驅動器內部焊點老化、接插件接觸不良;

  • 電流檢測回路熱穩定性變差。

偶發性故障比固定故障更難查,因為靜態測量時可能正常,設備運行、振動、發熱後才暴露問題。因此需要結合搖線、熱態測試、運行監測、替換法等方式判斷。

四、A.F5 報警與編碼器故障的區別

現場維修中,經常有人把伺服報警全部歸為“編碼器問題”,這是不準確的。安川伺服係統中,編碼器相關報警通常會涉及編碼器通信、反饋異常、編碼器斷線、編碼器數據錯誤、電池報警等,而 A.F5 的核心並不是反饋信號,而是電機動力輸出回路。

兩者的區別如下:

項目A.F5 報警編碼器類報警
主要對象電機動力線 U/V/W編碼器反饋線
涉及回路主回路輸出、電流檢測、電機繞組編碼器電源、通信、反饋信號
常見現象使能時報斷線,電機不動作位置反饋異常,不能尋原點,報警編碼器錯誤
檢查重點U/V/W 電纜、電機繞組、輸出端子編碼器插頭、電池、反饋線、編碼器本體
是否一定是電機壞不一定不一定
是否一定是驅動器壞不一定不一定

因此,遇到 A.F5 時,不能隻檢查編碼器線,也不能隻換編碼器。正確方向應放在電機三相動力線與驅動器輸出側。

五、A.F5 報警的主要原因分析

1. 伺服電機動力線斷線

這是最直接、最常見的原因。伺服電機動力線一般包括 U、V、W 三相以及 PE 接地線。驅動器通過 U、V、W 輸出三相 PWM 電壓控製伺服電機。如果其中任意一相斷開,驅動器就無法形成正常輸出電流,可能觸發 A.F5。

動力線斷線可能發生在以下位置:

  • 驅動器輸出端子處;

  • 電櫃端子排處;

  • 航空插頭處;

  • 伺服電機插頭處;

  • 拖鏈內部;

  • 電纜彎折處;

  • 電機接線盒內部;

  • 設備搬遷、維修、改造後重新接線的位置。

尤其是拖鏈設備、往複運動設備、機械手、龍門結構設備,電機動力線長期跟隨機械運動,內部銅芯容易疲勞斷裂。有時外皮看不出破損,但內部芯線已經半斷或完全斷開。

2. 端子鬆動或接觸不良

工業現場中,端子鬆動是非常常見的問題。伺服驅動器工作時,U/V/W 輸出電流變化快,端子如果壓接不牢,會產生發熱、氧化、打火,最終導致接觸電阻增大或間歇斷開。

常見表現包括:

  • 端子發黑;

  • 線鼻子變色;

  • 螺絲鬆動;

  • 絕緣套發黃或變形;

  • 端子附近有燒焦味;

  • 設備振動時報警更頻繁。

如果驅動器長期安裝在振動較大的設備上,例如衝床送料機構、包裝機、印刷機、木工機械、數控機床等,端子鬆動概率更高。

3. 電機繞組開路

如果電機內部繞組斷線,也會造成驅動器檢測不到正常電機負載。斷電後測量電機三相繞組阻值,可以初步判斷電機是否開路。

通常應測量:

  • U-V;

  • V-W;

  • W-U。

三組阻值應基本接近。如果其中一組為無窮大,說明繞組或內部引線開路。如果三組阻值差異明顯,也說明電機內部可能存在問題。

不過需要注意,大功率伺服電機繞組阻值較低,普通萬用表測量時數值可能很小,不同萬用表、表筆接觸狀態都會影響讀數。因此判斷時不能隻看絕對數值,而要看三組是否平衡。

4. 中間接觸器或端子排異常

有些設備在伺服驅動器和電機之間設計了中間接觸器、端子排、插拔接頭或安全斷開裝置。對於伺服係統而言,一般不建議在驅動器輸出側隨意串接接觸器,因為伺服輸出是高速 PWM 波形,頻繁通斷可能造成衝擊和檢測異常。

如果設備原廠設計中確實存在輸出側接觸器,則需要重點檢查:

  • 接觸器觸點是否燒蝕;

  • 觸點是否三相同步閉合;

  • 接觸器線圈是否吸合可靠;

  • 端子排是否鬆動;

  • 接觸器是否有一相接觸電阻過大;

  • 安全回路是否誤斷開輸出側。

當接觸器有一相觸點接觸不良時,靜態用萬用表測可能導通,但帶負載後壓降增大,驅動器仍然可能報 A.F5。

5. 伺服電機型號不匹配或接線錯誤

安川伺服驅動器對電機型號有匹配要求。如果維修更換過電機、驅動器或線纜,可能出現電機型號不匹配、相序錯誤、插頭定義錯誤等問題。

常見錯誤包括:

  • 將不同係列電機接到不匹配的驅動器上;

  • U/V/W 相序接錯;

  • 電機動力線接到錯誤端子;

  • 輸入電源線和輸出電機線接反;

  • 電機線接到了製動電阻端子;

  • 使用非原裝線纜時插頭定義做錯。

其中,把主電源輸入和電機輸出接錯是非常危險的,可能直接損壞驅動器功率模塊。維修時必須明確區分 L1/L2/L3 輸入端與 U/V/W 輸出端,不能憑線色盲目判斷。

6. 驅動器內部功率模塊異常

如果外部電機、電纜、端子全部確認正常,但 A.F5 仍然存在,就要考慮驅動器內部問題。

SGDM 係列屬於早期安川伺服驅動器,很多設備已經使用十幾年甚至二十年以上。內部元器件老化、功率模塊損壞、焊點開裂、電流檢測漂移等問題都可能出現。

內部常見故障包括:

  • IGBT 模塊損壞;

  • 輸出某一相開路;

  • 驅動光耦老化;

  • 柵極驅動電路異常;

  • 電流檢測回路異常;

  • 霍爾傳感器或采樣電阻異常;

  • 功率板與控製板連接不良;

  • 母線電壓檢測異常;

  • 輸出檢測比較電路故障。

如果驅動器曾經出現過輸出短路、電機線短路、進水、粉塵嚴重、內部電容爆裂、炸模塊等情況,內部故障概率更高。

7. 控製板或檢測回路故障

A.F5 的產生依賴驅動器內部檢測邏輯。如果檢測回路本身異常,即使外部電機線正常,也可能誤報斷線。

例如:

  • 電流采樣信號沒有送到控製板;

  • 檢測運放損壞;

  • 光耦隔離信號異常;

  • 比較器輸出錯誤;

  • 模擬采樣電阻變值;

  • 控製板輸入端口損壞;

  • 板間排線接觸不良。

這種情況通常需要專業維修人員拆機檢查,通過電路測量、信號跟蹤、替換測試、示波器觀察驅動波形等方式確認。

六、現場排查的正確流程

第一步:記錄報警狀態

排查之前,應先記錄故障現象:

  1. 驅動器型號;

  2. 電機型號;

  3. 報警代碼;

  4. 報警是在上電時出現,還是使能後出現;

  5. 是否運行一段時間後偶發;

  6. 之前是否維修過電機、電纜、驅動器;

  7. 設備是否搬遷、改線、進水、短路;

  8. 報警前是否有異響、燒味、跳閘或機械卡死。

這些信息可以幫助快速縮小範圍。

第二步:斷電並確認母線放電

伺服驅動器內部有高壓直流母線,斷電後電容仍可能殘留高壓。檢查 U/V/W、電源端子或拆機之前,必須斷開主電源,並等待母線電壓下降到安全範圍。

安全操作要求:

  • 關閉設備總電源;

  • 等待驅動器 CHARGE 指示燈熄滅;

  • 用萬用表確認直流母線無危險電壓;

  • 不要直接觸摸主回路端子;

  • 不要帶電插拔電機線或編碼器線;

  • 不要在驅動器使能狀態下拆接 U/V/W。

伺服驅動器輸出側帶有高頻 PWM 電壓,帶電操作容易造成觸電、短路或二次損壞。

第三步:檢查 U/V/W 輸出端子

重點檢查驅動器下方電機輸出端:

  • U;

  • V;

  • W;

  • PE 接地。

檢查內容包括:

  • 端子螺絲是否鬆動;

  • 線鼻子是否壓緊;

  • 端子是否燒黑;

  • 電纜是否脫落;

  • 接線是否接錯;

  • 線號是否與圖紙一致;

  • 是否有銅絲外露造成短路;

  • 是否有油汙、粉塵、金屬屑。

如果發現端子鬆動,應重新壓接線鼻子,清理氧化層,擰緊端子。對於已經燒蝕的線鼻子或端子排,不建議簡單擰緊繼續使用,應更換受損部件。

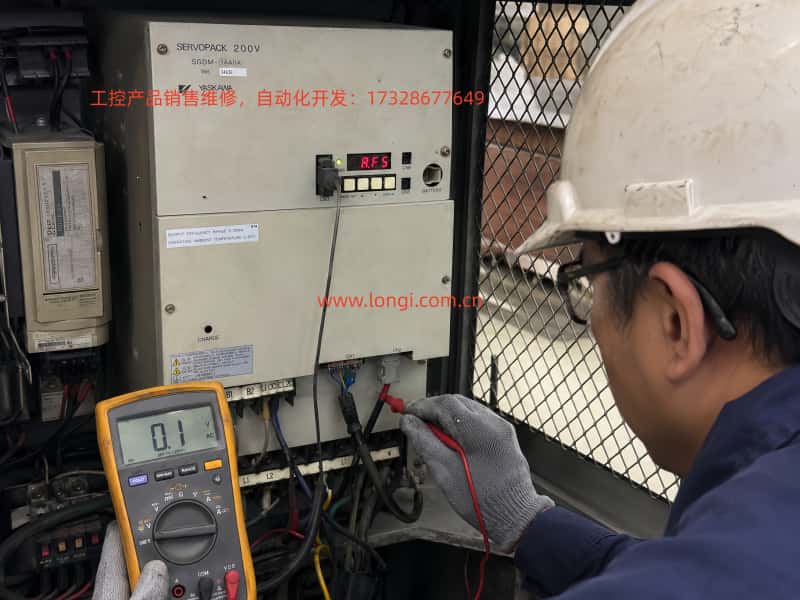

第四步:測量電機繞組阻值

斷開驅動器端 U/V/W 電機線,測量電機側三相阻值:

測量項目判斷方法
U-V應有低阻值
V-W應有低阻值
W-U應有低阻值
三組之間應基本平衡
任意一組無窮大可能繞組開路或線纜斷線
任意一組明顯偏大可能接觸不良或繞組異常

如果測量位置在驅動器端,測到的是“電纜 + 電機”的整體狀態。如果此處異常,應繼續到電機插頭端、電機接線盒端分段測量,以判斷是電纜問題還是電機本體問題。

第五步:測量對地絕緣

A.F5 主要是斷線報警,但現場維修不能隻測通斷,還應測絕緣。因為電機線破皮、繞組對地漏電,也可能造成其他報警或間接影響驅動器檢測。

應使用兆歐表測量:

  • U 對 PE;

  • V 對 PE;

  • W 對 PE;

  • 電機繞組對電機外殼。

對於伺服電機和伺服驅動係統,絕緣應保持較高水平。若絕緣明顯偏低,說明電機、電纜或接插件可能受潮、破損、汙染或老化。

需要注意的是,使用兆歐表時應斷開驅動器,不能將高壓兆歐表直接打到驅動器電子電路上,否則可能損壞驅動器。

第六步:檢查電機插頭與中間連接器

伺服係統常使用航空插頭或專用接插件。插頭問題在現場非常常見,尤其是油汙、冷卻液、粉塵、振動較大的設備。

檢查重點:

  • 插針是否彎曲;

  • 插針是否後退;

  • 插頭是否沒有鎖緊;

  • 內部是否進油進水;

  • 插針是否氧化發黑;

  • 屏蔽層是否處理不當;

  • 插頭尾部是否拉傷;

  • 插頭壓線是否鬆脫。

如果插頭內部進水或油汙,單純吹幹往往不可靠。對於伺服動力線插頭,應清洗、烘幹、重新壓接,嚴重時直接更換插頭和電纜。

第七步:檢查拖鏈電纜

對於運動軸,拖鏈電纜是重點懷疑對象。拖鏈線纜損壞具有隱蔽性,靜態測量不一定能發現。

判斷方法包括:

  1. 一邊測通斷,一邊彎折拖鏈線;

  2. 讓設備移動到不同位置後測量;

  3. 對比報警是否隻在某個位置出現;

  4. 臨時外接一根電機線繞開拖鏈測試;

  5. 檢查拖鏈彎曲半徑是否過小;

  6. 檢查電纜是否被夾傷、拉傷。

如果臨時繞開拖鏈後 A.F5 消失,基本可以確認原電機線或中間接插件存在問題。

第八步:替換法判斷電機與驅動器

如果現場有同型號設備或同型號伺服軸,可以采用替換法,但必須謹慎。

常見替換方法:

  • 用正常電機接故障驅動器;

  • 用故障電機接正常驅動器;

  • 交換電機線;

  • 交換編碼器線;

  • 交換驅動器。

替換時必須確認功率、電壓、型號、參數匹配,不能隨意交叉接不同規格的電機和驅動器。否則可能造成新的損壞。

替換法結論通常比較直觀:

  • 故障跟著電機走,說明電機或電機線問題;

  • 故障跟著驅動器走,說明驅動器問題;

  • 故障跟著線纜走,說明線纜或接插件問題;

  • 更換後故障消失,說明原連接部分存在接觸不良。

七、驅動器內部維修思路

當外部電機線、電機繞組、接插件、端子排全部確認正常後,A.F5 仍然存在,就需要進入驅動器內部維修判斷。

1. 檢查功率模塊

SGDM 伺服驅動器內部通常采用功率模塊或 IGBT 輸出結構。維修時應檢查:

  • P-N 直流母線是否短路;

  • U/V/W 對 P、N 是否異常短路;

  • IGBT 各橋臂二極管特性是否正常;

  • 某一相輸出是否開路;

  • 模塊是否有爆裂、燒黑痕跡;

  • 模塊底部是否過熱變色。

如果 IGBT 模塊已經損壞,不能簡單更換保險或複位報警。必須進一步檢查驅動電路、電機線和負載,否則新模塊可能再次損壞。

2. 檢查驅動電路

IGBT 驅動電路負責控製功率模塊開關。如果驅動信號異常,輸出電流無法建立,也可能被係統判斷為電機斷線或輸出異常。

檢查項目包括:

  • 驅動電源是否正常;

  • 上下橋臂驅動信號是否正常;

  • 驅動光耦是否損壞;

  • 柵極電阻是否開路或變值;

  • 保護二極管是否短路;

  • 驅動板是否有燒蝕;

  • 板間連接器是否接觸不良。

這部分通常需要示波器和隔離測量條件,不建議普通現場人員盲目測試。

3. 檢查電流檢測回路

伺服驅動器判斷電機連接狀態,往往依賴輸出電流反饋。如果電流檢測回路損壞,即使功率模塊正常,控製板也可能認為輸出異常。

常見檢測器件包括:

  • 電流互感器;

  • 霍爾電流傳感器;

  • 采樣電阻;

  • 運算放大器;

  • 比較器;

  • A/D 輸入通道;

  • 隔離放大器;

  • 信號濾波電路。

如果某一相電流反饋缺失,驅動器可能誤判為電機斷線或輸出缺相。

4. 檢查控製板與功率板連接

老款驅動器常見問題之一是板間連接器氧化、排線接觸不良、焊點裂紋。特別是在高溫、粉塵、油汙、振動環境中,板卡連接問題很常見。

檢查內容包括:

  • 插座是否氧化;

  • 排線是否鬆動;

  • 焊點是否開裂;

  • 板卡是否變形;

  • 插針是否發黑;

  • 是否有電解液腐蝕;

  • 是否有粉塵導電汙染。

對於老設備,清潔板卡、重新插拔連接器、補焊可疑焊點,有時可以解決間歇性報警。

八、維修中容易誤判的幾個問題

1. 隻看報警代碼,不看報警時機

同樣是 A.F5,上電即報與使能後報的判斷方向不同。如果忽略報警時機,容易走錯方向。

2. 隻測編碼器線,不測動力線

A.F5 的重點不是編碼器線,而是電機動力回路。編碼器線當然也可以順手檢查,但不能把主要精力放錯。

3. 萬用表測通就認為線纜正常

拖鏈電纜半斷時,靜態測量可能導通,但運動時斷開。因此對於偶發報警,應進行動態彎折測試或臨時替換測試。

4. 沒有斷開驅動器就打兆歐表

兆歐表高壓可能損壞驅動器內部電子元件。測電機或電纜絕緣時,必須先斷開驅動器端。

5. 盲目更換驅動器

如果根本原因是電機線斷線、短路或電機繞組異常,直接換驅動器可能暫時無效,甚至造成新驅動器損壞。

6. 忽略機械卡死

雖然 A.F5 主要指電機連接異常,但如果設備機械嚴重卡死,伺服使能時電流異常,也可能伴隨其他報警或誤導判斷。因此檢查時也應確認機械軸是否能自由轉動,抱閘是否釋放,負載是否卡死。

九、建議的標準維修判斷流程

對於安川 SGDM 伺服驅動器 A.F5 報警,可以按以下流程處理:

  1. 確認報警代碼確實為 A.F5;

  2. 記錄報警出現時機;

  3. 斷電並確認母線放電;

  4. 檢查驅動器 U/V/W 輸出端子;

  5. 檢查電機動力線接線;

  6. 測量電機三相繞組阻值;

  7. 測量電機和電纜對地絕緣;

  8. 檢查電機插頭、端子排、中間接觸器;

  9. 檢查拖鏈電纜是否斷芯;

  10. 臨時繞開中間線纜測試;

  11. 使用替換法區分電機、線纜和驅動器;

  12. 外部確認正常後,拆檢驅動器內部;

  13. 檢查 IGBT、驅動電路、電流檢測、電源板和控製板;

  14. 修複後空載測試;

  15. 接電機低速試運行;

  16. 最後恢複設備負載運行。

這個流程的原則是:先外部、後內部;先簡單、後複雜;先低風險檢查、後拆機維修;先確認根因、後更換部件。

十、維修完成後的測試重點

A.F5 修複後,不能隻看報警消失,還應進行完整測試。

1. 靜態測試

包括:

  • 驅動器上電無報警;

  • 控製電源正常;

  • 主回路電源正常;

  • 母線電壓正常;

  • 風扇運行正常;

  • 無異常聲音和異味。

2. 使能測試

給 Servo ON 信號後觀察:

  • 是否再次報 A.F5;

  • 電機是否有吸合力;

  • 抱閘是否正常釋放;

  • 電機是否抖動;

  • 電流是否異常;

  • 是否出現過流、過載、編碼器報警。

3. 低速運行測試

低速正反轉運行,觀察:

  • 電機轉向是否正確;

  • 運行是否平穩;

  • 是否有異響;

  • 電流是否平衡;

  • 速度反饋是否穩定;

  • 停止是否正常。

4. 負載運行測試

設備恢複負載後測試:

  • 加減速是否正常;

  • 定位是否準確;

  • 長時間運行是否再報警;

  • 拖鏈運動位置是否影響報警;

  • 電機和驅動器溫升是否正常;

  • 端子是否發熱。

如果設備運行一段時間後不再報警,才可以認為維修基本完成。

十一、預防 A.F5 報警的維護建議

對於使用年限較長的安川 SGDM 伺服係統,應定期維護,以減少 A.F5 等報警出現。

1. 定期緊固端子

伺服驅動器輸入、輸出、電機接線盒、端子排都應定期檢查。尤其是大功率伺服係統,端子鬆動會導致發熱、燒蝕和接觸不良。

2. 定期檢查拖鏈線

拖鏈電纜屬於易損件,應重點檢查彎曲處、固定處和經常運動的位置。超過使用壽命的拖鏈線應提前更換。

3. 保持電櫃清潔

粉塵、油霧、金屬屑會造成板卡汙染和端子接觸問題。電櫃應保持通風、幹燥、清潔。

4. 防止電機進水進油

伺服電機插頭、電機接線盒、電纜接口處應防止冷卻液、油汙、水汽進入。機床、清洗設備、食品包裝設備尤其要注意。

5. 避免輸出側隨意通斷

不要隨意在伺服驅動器 U/V/W 輸出側增加接觸器、開關或插拔結構。如果設備必須設計輸出切換,應按伺服係統要求進行,並確保驅動器停機、無輸出後再切換。

6. 維修後做好線號標識

很多伺服故障來自維修後接錯線。拆線前應拍照、標線號、記錄端子位置。恢複接線時不能僅靠顏色判斷,應按照圖紙和端子定義確認。

十二、結論

安川 SGDM 伺服驅動器顯示 A.F5,本質上是伺服電機斷線或輸出回路異常報警。該故障不應簡單理解為“驅動器壞了”,也不能隻檢查編碼器或參數。正確的分析方向應圍繞電機動力回路展開,重點檢查 U/V/W 輸出線、電機繞組、端子排、接插件、拖鏈電纜、中間接觸器以及驅動器內部輸出檢測和功率驅動電路。

從實際維修經驗來看,如果 A.F5 在 Servo ON 後出現,優先懷疑外部電機線、電機繞組、插頭和端子接觸問題;如果控製電源一上電就報警,或者確認外部回路完全正常後仍然報警,則需要重點檢查伺服驅動器內部功率模塊、電流檢測、驅動電路和控製板。

對於老款 SGDM 伺服驅動器,設備使用年限長,內部電子元件老化、板卡接觸不良、功率模塊劣化也比較常見。因此維修時既要有現場電氣排查思路,也要有電子維修判斷能力。隻有按照“報警時機判斷—外部回路檢查—電機繞組測量—線纜動態測試—替換法驗證—驅動器內部檢測”的完整流程,才能準確找到故障根因,避免誤判、誤換件和重複損壞。

A.F5 報警雖然看似簡單,但它涉及伺服係統的動力輸出、電機連接、電流檢測和驅動器保護邏輯。對維修人員而言,真正重要的不是記住一個報警代碼,而是理解該報警背後的檢測邏輯和故障鏈路。隻有這樣,才能在現場快速判斷問題位置,提高維修效率,降低客戶停機損失。
