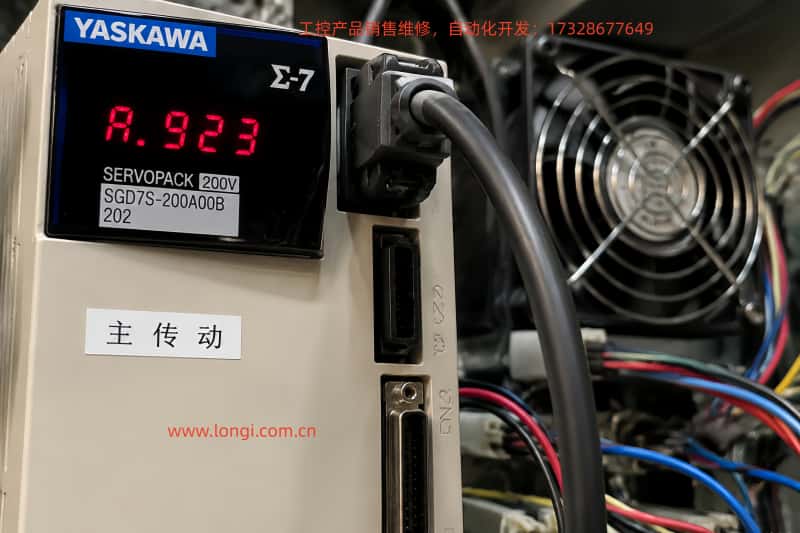

安川 SERVOPACK 顯示 A.923 故障的原因分析、檢測方法與維修處理
一、故障現象概述
在安川伺服驅動器 SERVOPACK 的現場使用過程中，操作人員有時會在驅動器麵板上看到 A.923 代碼。該代碼常見於安川 Sigma 係列伺服驅動器，尤其是在設備連續運行、控製櫃溫度較高、風道積塵嚴重或驅動器使用年限較長的情況下更容易出現。
A.923 的核心含義是：SERVOPACK 內置冷卻風扇停止或風扇運行異常。它通常屬於風扇停止警告類故障，而不是編碼器故障、伺服電機故障、過電流故障或主回路模塊短路故障。簡單理解，就是伺服驅動器內部散熱風扇沒有按照驅動器要求正常轉動，驅動器檢測到冷卻係統異常後，在麵板上提示 A.923。
雖然 A.923 看起來不像過電流、過載、編碼器通信異常這類嚴重故障，但不能長期忽視。伺服驅動器內部包含整流電路、直流母線電容、IGBT 功率模塊、製動單元、開關電源、驅動電路、控製板等部件，這些部件在運行時都會產生熱量。如果風扇停止，驅動器內部溫度會逐漸升高，輕則導致設備報警停機，重則可能造成電容老化加速、IGBT 模塊過熱、驅動板損壞，甚至引發更嚴重的功率部分故障。
因此，SERVOPACK 顯示 A.923 時，不能隻把它理解為“風扇壞了”這麽簡單，而應該從風扇本體、風扇供電、風扇檢測信號、風道環境、控製板檢測電路以及整機散熱條件幾個方麵進行係統排查。
二、A.923 故障的技術含義
伺服驅動器內部風扇的主要作用是強製空氣流動，將功率器件產生的熱量帶走。對於中大功率 SERVOPACK，單靠自然散熱通常無法滿足長期運行要求，必須依靠風扇把熱量從散熱器、功率模塊和機殼內部帶出。
A.923 的出現，說明驅動器檢測到內置風扇沒有正常工作。這裏的“沒有正常工作”包括幾種情況：
第一，風扇完全不轉。
這是最直觀的情況。上電後風扇沒有任何動作，或者運行中突然停止，驅動器檢測到風扇轉速異常，於是顯示 A.923。
第二，風扇轉速過低。
有些風扇雖然還能轉，但軸承老化、灰塵堆積、葉片阻力變大，導致轉速明顯低於正常值。驅動器內部檢測電路判斷風扇轉速不符合要求，也可能觸發 A.923。
第三，風扇間歇性停轉。
風扇插頭接觸不良、線束斷裂、風扇內部霍爾信號異常，都可能造成風扇一會兒轉、一會兒停。現場表現可能是報警時有時無，複位後短時間正常，運行一段時間又出現 A.923。
第四，風扇轉動但檢測信號異常。
部分風扇不僅有供電線，還帶有轉速反饋或運行檢測信號。如果風扇供電正常、葉片也能轉動，但反饋信號沒有送回驅動器，驅動器仍然可能判斷風扇異常。
第五，驅動器控製板上的風扇檢測電路損壞。
這種情況相對少見，但在驅動器進水、粉塵腐蝕、浪湧衝擊、維修拆裝不當後也可能發生。此時即使更換新風扇，A.923 仍然存在，就需要檢查風扇供電和檢測電路。
三、A.923 對設備運行的影響
A.923 主要影響的是伺服驅動器的散熱可靠性。很多用戶會認為，風扇報警隻要設備還能運行，就可以暫時不處理。這個想法存在較大風險。
伺服驅動器工作時，功率模塊會根據電機負載頻繁進行 PWM 開關動作。電機加減速越頻繁、負載慣量越大、啟停次數越多，IGBT 模塊、製動回路和直流母線電容產生的熱量越多。如果風扇停止，散熱器溫度會持續升高。短時間內可能隻是出現風扇警告，但繼續運行後可能進一步發展為過熱報警、過載報警、主回路異常，甚至功率模塊損壞。
另外，驅動器內部電解電容對溫度非常敏感。溫度越高，電解液損耗越快，電容壽命越短。長期在散熱不良條件下工作，即使沒有馬上燒壞，也會造成電容容量下降、紋波電流承受能力變差，最終導致開關電源不穩、母線波動增大或驅動器運行不可靠。
對於生產設備來說，A.923 還會造成停機風險。伺服係統一般用於定位、送料、切割、包裝、機械手、數控軸、印刷軸、張力控製等關鍵位置。一旦伺服驅動器因散熱異常停機，整條設備可能被迫停止。若設備處於高速運動或關鍵工藝階段，異常停機還可能造成產品報廢、機械卡料或工藝中斷。
因此，A.923 雖然不是典型的“功率損壞”報警，但它是一個必須盡快處理的可靠性預警。
四、A.923 的常見原因分析
1. 風扇本體損壞
風扇屬於易損件，長期運行後軸承會磨損，潤滑性能下降，葉片轉動阻力增加。尤其是控製櫃環境溫度高、粉塵多、油霧重的場合，風扇壽命會明顯縮短。
常見表現包括：風扇不轉、啟動困難、轉動聲音大、轉速忽快忽慢、用手撥動葉片有卡滯感、上電後風扇抖動但無法連續旋轉。這種情況下，優先更換同規格風扇。
2. 風扇被灰塵或異物卡住
在食品、包裝、木工、紡織、粉體、陶瓷、水泥、金屬加工等行業，控製櫃內部經常存在粉塵。粉塵長期附著在風扇葉片和散熱器上，會導致風扇負載增大，嚴重時直接卡死。部分現場還可能有線頭、標簽紙、塑料碎片等異物進入風扇區域，導致葉片不能正常轉動。
這種情況維修時不能隻換風扇，還要清理散熱器、風道和控製櫃過濾棉。否則新風扇裝上後，很快又會因為風道堵塞而異常。
3. 風扇插頭鬆動或線束接觸不良
伺服驅動器內部風扇通常通過小插頭連接到控製板或電源板。設備長期振動、運輸衝擊、維修拆裝後，插頭可能鬆動。部分風扇線束靠近散熱器或外殼邊緣，時間久了可能磨破、斷線或虛接。
如果風扇時轉時不轉，或者輕輕晃動線束後故障變化明顯，應重點檢查插頭和線束。維修時應確認插頭插到位，端子沒有氧化、鬆脫、退針、燒蝕。
4. 風扇供電異常
風扇常見供電電壓有 DC24V、DC12V 或其他規格，具體要以實際驅動器風扇銘牌和電路設計為準。如果風扇供電電壓沒有輸出，風扇自然不會運行。
風扇供電異常可能來自開關電源部分、保險電阻、限流電阻、三極管或 MOS 管控製電路、連接器焊點、保護元件等。如果測得風扇供電為 0V，不能直接判斷風扇壞，需要繼續檢查驅動器內部風扇供電回路。
5. 風扇轉速反饋異常
部分風扇帶有 FG 轉速反饋信號，驅動器通過反饋脈衝判斷風扇是否正常轉動。如果風扇供電正常並且葉片在轉，但反饋線斷路、風扇內部霍爾元件損壞、檢測電路異常，驅動器仍可能顯示 A.923。
這種情況的特點是：肉眼看到風扇在轉，但報警依舊存在。維修時需要確認風扇是否為原規格型號，尤其要注意線數、接口定義、供電電壓、反饋方式是否一致。不能隻看尺寸相同就隨意代換。
6. 控製板檢測電路故障
如果已經確認風扇是新的、供電正常、反饋線正常，但 A.923 仍無法消除，就要考慮控製板風扇檢測電路故障。控製板上的檢測輸入可能經過電阻、電容、光耦、比較器、三極管或 MCU 輸入端口。一旦這些元件因潮濕腐蝕、過壓衝擊、短路、維修誤碰而損壞，就會誤報風扇停止。
這種情況需要有電子維修能力，通過電路測量和信號分析來判斷，不建議隻靠反複更換風扇解決。
7. 控製櫃散熱環境差
有些 A.923 與風扇本體關係不大，而是控製櫃整體環境太差。例如控製櫃過濾網堵塞、櫃內溫度長期過高、櫃門密封不良導致粉塵進入、伺服驅動器上下安裝間距不足、驅動器密集排列、櫃內沒有排風、散熱方向被線槽擋住等。
伺服驅動器風扇即使正常工作，如果進風口和出風口堵塞，散熱效果也會大幅下降。長期高溫會加速風扇老化，最終觸發 A.923。
五、現場排查步驟
第一步：確認報警代碼
首先確認麵板顯示確實是 A.923，而不是 A.92、A.930、A.910 或其他相近代碼。伺服麵板數字較小，拍照角度不好時容易誤判。確認代碼後，再結合驅動器型號判斷其含義。
如果設備上有多台伺服，需要確認是哪一台 SERVOPACK 報 A.923，避免誤拆其他正常軸。
第二步：觀察風扇是否轉動
在保證安全的前提下，上電觀察驅動器內部或底部風扇是否運行。有些風扇不是一上電就高速轉動，而是根據溫度或運行狀態啟動，因此觀察時要結合實際機型。但如果驅動器已經報警 A.923，通常應重點檢查風扇是否停止、抖動、轉速異常或有明顯噪音。
如果風扇完全不轉，應進入供電和風扇本體檢查。
第三步：斷電並等待放電
伺服驅動器內部存在直流母線高壓電容，即使切斷電源，電容也需要一定時間放電。維修前必須斷開主電源，並等待母線電壓降到安全範圍。不能剛斷電就直接拆外殼或觸碰內部電路。
如果驅動器麵板還有顯示，說明內部仍可能有電。對於中大功率驅動器，建議用萬用表確認主回路直流母線電壓已經下降後再操作。
第四步：檢查風扇機械狀態
拆開風扇位置後，用手輕輕撥動葉片，檢查是否順暢。如果風扇轉動發澀、有卡點、晃動大、噪音明顯、葉片破損，基本可以判斷風扇本體老化或損壞。
同時檢查風扇周圍是否有灰塵、油汙、紙屑、線頭、蟲子或其他異物。若風扇和散熱器上積塵嚴重，應徹底清理。

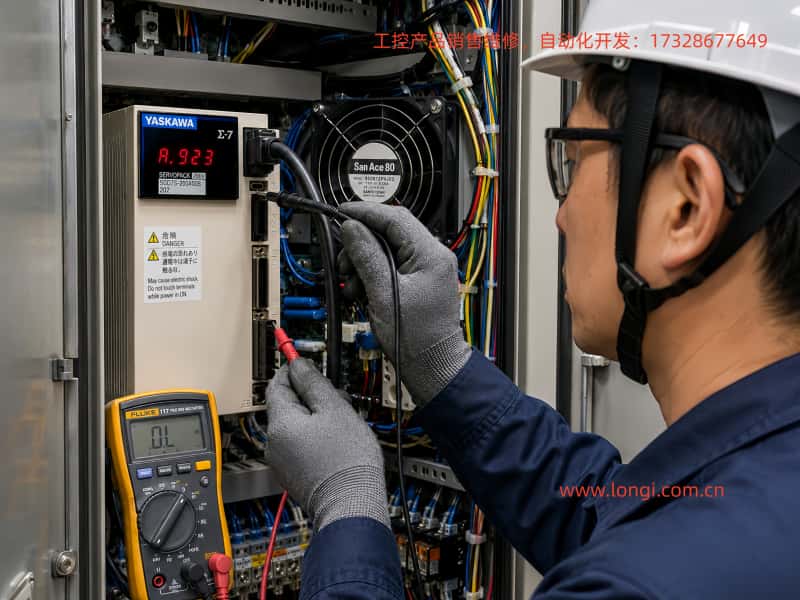

第五步：檢查風扇供電
找到風扇插頭後，根據風扇銘牌確認額定電壓。常見風扇有兩線、三線或四線結構。兩線風扇一般隻有正負電源；三線風扇通常多一根轉速反饋；四線風扇可能帶 PWM 控製和反饋信號。
上電測量風扇供電端電壓。如果額定 DC24V 風扇沒有 24V，或者額定 DC12V 風扇沒有 12V，就要繼續檢查供電回路。如果供電正常但風扇不轉，風扇本體損壞可能性較大。
測量時要注意表筆不能短接插針，避免把風扇供電電路進一步燒壞。
第六步：代換同規格風扇
如果懷疑風扇損壞，最直接的方法是使用同規格風扇代換。代換時必須確認以下參數：
風扇尺寸一致；
額定電壓一致；
電流或功率接近；
插頭形式一致；
線序一致；
是否帶轉速反饋一致；
風向一致；
安裝方向一致。
很多維修失敗並不是因為判斷方向錯，而是風扇代換不規範。例如原機是三線帶反饋風扇，卻更換成普通兩線風扇，雖然葉片能轉，但驅動器檢測不到反饋信號，A.923 仍然不能消除。
第七步：檢查檢測信號
如果風扇正常轉動但報警仍存在，要檢查反饋線和檢測信號。對於帶 FG 信號的風扇，轉動時反饋線上通常會有脈衝變化。可以用示波器觀察，也可以用萬用表做初步判斷，但萬用表對脈衝信號的判斷能力有限。
如果反饋信號在風扇端存在，但到控製板後丟失，可能是線束或連接器問題。如果反饋信號進入控製板後仍然被判斷異常，就要檢查控製板檢測電路。
第八步：清除報警並試運行
更換風扇或修複線路後，重新上電觀察 A.923 是否消失。部分報警需要斷電重啟才能清除，也有些需要通過上位機或麵板複位。報警消除後，不應立即交付使用，而應進行帶載試運行，觀察風扇是否穩定運行，驅動器溫度是否正常，報警是否複現。
六、維修處理建議
對於普通現場維護人員，A.923 的優先處理順序應為：先清潔，再檢查插頭，再更換風扇，最後考慮板級維修。
如果驅動器內部灰塵非常多，應先進行清潔保養。清潔時不要使用高壓氣體直接猛吹控製板，避免灰塵進入更深位置或造成靜電損傷。可以使用防靜電毛刷、低壓氣源和電子清洗劑配合處理，但必須確保完全幹燥後再上電。
如果風扇明顯卡死或噪音大，應更換風扇。風扇不建議簡單加油後繼續使用。加油隻能短時間改善軸承摩擦，不能恢複風扇的長期可靠性。對於生產設備，風扇成本遠低於伺服驅動器停機損失，直接更換更穩妥。
如果更換風扇後仍報 A.923，應檢查風扇接口電壓、反饋信號和控製板輸入電路。此時故障已經不是簡單保養問題，而是驅動器內部電路維修問題。需要由具備伺服維修經驗的人員處理，避免擴大故障。
如果驅動器使用年限較長，建議同步檢查直流母線電容、開關電源電容、散熱器積塵、端子老化、主回路接線鬆動等問題。因為風扇停止往往不是孤立現象，它反映出設備整體維護狀態已經變差。
七、維修中容易出現的誤判
第一個誤判是把 A.923 當成電機故障。
A.923 的核心在 SERVOPACK 內部風扇，不是伺服電機編碼器、繞組或刹車線圈問題。除非現場還有其他報警，否則不應優先拆電機。
第二個誤判是認為風扇轉了就一定正常。
風扇能轉不代表反饋正常，也不代表轉速達到要求。部分風扇低速旋轉時肉眼看起來正常，但驅動器檢測仍然判定異常。
第三個誤判是隨便找一個尺寸相同的風扇代換。
伺服驅動器風扇代換必須看電壓、線序、反饋、風向和接口。尺寸相同但線序不同，輕則報警不消除，重則燒壞風扇供電或檢測電路。
第四個誤判是隻換風扇不清理風道。
如果散熱器和櫃內過濾網堵塞，新風扇也會很快過載老化。正確做法是風扇和風道一起處理。
第五個誤判是帶報警繼續運行。
A.923 可能不會馬上導致伺服停止，但長期運行會顯著增加驅動器過熱和功率器件損壞風險。對於連續生產設備，應盡快安排停機處理。
八、預防 A.923 的維護措施
為了減少 A.923 的發生，建議建立定期維護製度。對於粉塵較大的現場，控製櫃過濾棉應定期清洗或更換；對於高溫現場，應檢查櫃內空調或排風係統是否有效；對於連續運行的生產線，應定期檢查伺服驅動器風扇聲音和轉速狀態。
一般情況下，風扇屬於消耗件，不應等到完全停轉後才更換。如果設備每天長時間運行，風扇使用幾年後即使還能轉，也可能已經存在軸承磨損、轉速下降和噪音增大的問題。預防性更換風扇可以降低突發停機風險。
控製櫃布置也很重要。伺服驅動器上下方應保留足夠散熱空間，避免線槽、接線端子、其他電器元件擋住進風口和出風口。多台驅動器並排安裝時，應考慮熱量疊加，不能隻按“裝得下”來布局。
此外，現場應避免油霧、水汽、導電粉塵進入控製櫃。潮濕和腐蝕會使風扇插頭、控製板焊點和檢測電路出現接觸不良或漏電問題，最終導致風扇報警或其他更複雜的故障。
九、給客戶的故障說明建議
當客戶現場出現 SERVOPACK A.923 時，可以明確告知客戶：該報警主要指向伺服驅動器內部冷卻風扇停止或風扇檢測異常。初步判斷不是伺服電機本體故障，也不是編碼器線故障。建議客戶先不要長期運行設備，應檢查驅動器風扇是否轉動、是否積塵卡住、風扇插頭是否鬆動。如風扇損壞，應更換同規格風扇；如更換風扇後仍報警，則需要檢測驅動器內部風扇供電和檢測電路。
這種說法既能讓客戶理解故障方向，也能避免客戶誤以為整套伺服係統都損壞。對於維修報價，也可以分為普通保養更換風扇和驅動器板級維修兩個層級。普通風扇問題處理成本較低；如果涉及控製板檢測電路、風扇供電電路或內部電子元件損壞，維修複雜度和費用會明顯增加。
十、總結
安川 SERVOPACK 顯示 A.923，本質上是伺服驅動器內部冷卻風扇停止或風扇運行檢測異常。它不是單純的軟件參數問題，也不是典型的電機故障，而是與驅動器散熱係統直接相關的硬件類警告。
處理 A.923 時，應按照“確認代碼—觀察風扇—斷電放電—檢查機械卡滯—檢測供電—代換同規格風扇—檢查反饋信號—檢查控製板檢測電路”的順序進行。大多數情況下，故障原因集中在風扇老化、積塵卡死、插頭鬆動或風扇供電異常；少數情況下則可能是控製板檢測電路損壞。
雖然 A.923 不一定會立刻造成伺服驅動器燒毀，但它代表驅動器散熱係統已經存在異常。如果繼續帶病運行，可能進一步引發過熱、停機、功率模塊損壞、電容壽命縮短等問題。正確的處理方式是盡快停機檢查，清理風道，更換合適風扇，並確認驅動器內部溫度恢複正常。
對於工業現場來說，伺服驅動器的穩定性不僅取決於電機、編碼器和參數設置，也取決於散熱係統是否可靠。A.923 正是一個提醒維護人員關注散熱係統的信號。及時處理這個報警，可以有效降低伺服係統突發停機和功率部分損壞的風險，提高整機設備的運行可靠性。
