Panasonic MCDJT3220 伺服驅動器 49.0 報警分析：型號識別、編碼器故障判斷與維修排查思路
在工業自動化設備維修現場，經常會遇到客戶隻發來一張驅動器銘牌照片或者一段報警視頻，讓維修人員判斷設備型號、係列歸屬以及故障原因。對於熟悉伺服係統的人來說，銘牌和報警代碼往往已經能提供非常關鍵的信息；但對於非專業人員來說，鬆下伺服驅動器不同係列之間外觀相似、型號命名接近，很容易把 LIQI、A4、A5、A6 等係列混淆。
本文以一台客戶現場發來的 Panasonic 鬆下 AC Servo Driver 為例，驅動器銘牌顯示型號為 MCDJT3220，視頻中麵板疑似閃爍顯示 49.0。結合設備銘牌、鬆下伺服常見報警邏輯以及現場維修經驗，可以判斷這台驅動器並不是 MINAS A5 或 MINAS A6 係列，而是 Panasonic MINAS LIQI 係列伺服驅動器。而麵板報警 49.0 的重點方向，並不在主功率模塊、IGBT 或電機三相輸出端，而是在 伺服電機編碼器反饋鏈路，尤其要重點檢查編碼器、電機反饋線、X2 編碼器接口以及驅動器內部編碼器接收電路。
一、從銘牌判斷：這台驅動器不是 A5，也不是 A6，而是 LIQI 係列

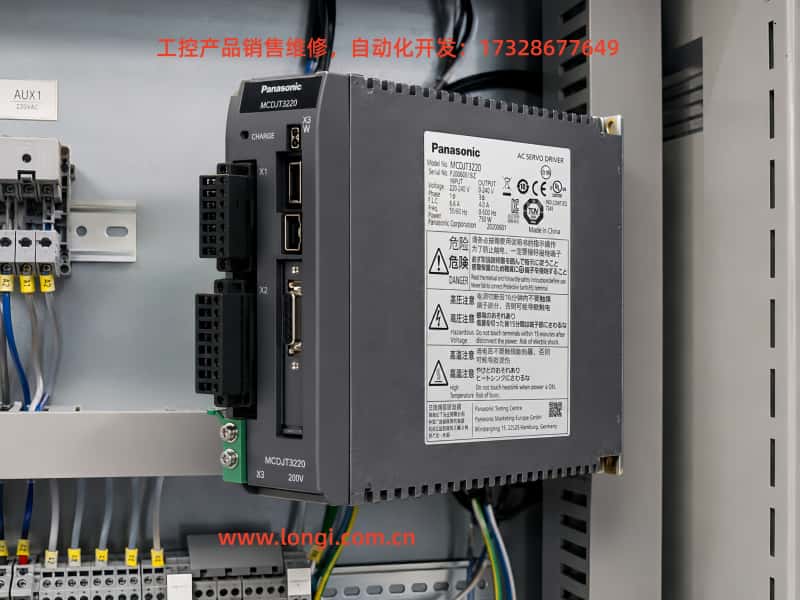

現場圖片中，驅動器銘牌上可以看到幾個關鍵字：
品牌：Panasonic
產品名稱：AC SERVO DRIVER
型號：MCDJT3220
輸入電源：220–240V AC
相數：單相
輸出：0–240V，三相
輸出電流：4.0A
功率：750W
其中最關鍵的是型號 MCDJT3220。這個型號屬於 Panasonic MINAS LIQI 係列伺服驅動器，而不是 MINAS A5 或 MINAS A6。
很多維修人員看到鬆下伺服驅動器，第一反應會想到 A4、A5、A6，因為這些係列在工廠設備、包裝機械、數控設備、貼標設備、印刷機械中非常常見。但鬆下除了 A 係列外，還有 LIQI 這類經濟型伺服係列。LIQI 係列通常用於相對簡單的定位、速度控製、輕載傳動、包裝機械、搬運機構、小型自動化設備等應用場合。
從型號命名上看，MCDJT3220 這類型號與 A5、A6 的常見型號結構不同。A5、A6 係列常見型號如 MBDHT、MCDHT、MADHT、MDDHT 等，而 LIQI 係列則常見 MCDJT 等型號組合。因此，僅從銘牌型號就可以基本確定：這台是 Panasonic MINAS LIQI 750W 伺服驅動器。
這類判斷在維修報價和備件采購中非常重要。因為不同係列的驅動器，即使功率相同，也可能存在控製接口、編碼器協議、電機匹配、參數軟件、報警定義等差異。如果誤認為是 A5 或 A6，後續查手冊、找配套電機、判斷報警原因時就可能走錯方向。
二、MCDJT3220 的基本電氣參數說明
根據銘牌信息，這台 MCDJT3220 的主要電氣參數可以整理如下：
| 項目 | 參數 |
|---|
| 品牌 | Panasonic 鬆下 |
| 產品類型 | AC Servo Driver 交流伺服驅動器 |
| 係列 | MINAS LIQI |
| 型號 | MCDJT3220 |
| 輸入電源 | 單相 AC 220–240V |
| 輸入頻率 | 50/60Hz |
| 輸入電流 | 6.6A |
| 輸出電壓 | 三相 0–240V |
| 輸出電流 | 4.0A |
| 額定功率 | 750W |
| 適用對象 | 配套鬆下 LIQI 係列伺服電機 |
從參數上看，這是一台單相 220V 輸入、三相伺服電機輸出的 750W 驅動器。這裏需要注意一個常見誤區：雖然輸入是單相 220V，但輸出端仍然是三相 U/V/W，用於驅動伺服電機。伺服驅動器內部會先將輸入交流整流成直流母線，再通過逆變模塊輸出三相 PWM 電壓給電機。
所以，在維修判斷中，不能因為輸入是單相，就把它當作普通單相電機控製器；也不能把伺服驅動器與普通變頻器完全等同。伺服係統除了主電源和電機 U/V/W 之外，還有非常關鍵的編碼器反饋閉環。如果編碼器反饋異常，即使主功率部分完好，驅動器也無法正常使能運行。
三、視頻中顯示 49.0，故障方向應指向編碼器反饋係統
客戶視頻中驅動器麵板疑似閃爍顯示 49.0。按照鬆下伺服報警代碼邏輯，49.0 通常對應編碼器相關保護，常見定義為：
Incremental Encoder CS signal error protection
可以理解為：
增量式編碼器 CS 信號錯誤保護
或者更通俗地說：
編碼器反饋信號異常，驅動器無法正確識別電機編碼器信號。
這個故障的關鍵詞是“Encoder”，也就是編碼器。伺服係統的核心特征是閉環控製，驅動器不僅向電機輸出電壓和電流，還需要實時接收電機編碼器反饋信號，用來判斷電機轉子位置、速度和方向。如果編碼器信號不正常，驅動器就無法確認電機當前位置，自然不能安全運行。
因此，49.0 報警不能優先按照普通“電機不轉”“驅動器壞”“IGBT 損壞”來判斷，而應優先圍繞編碼器反饋鏈路排查。
四、什麽是編碼器 CS 信號錯誤？
在伺服電機尾部，通常安裝有編碼器。編碼器的作用是把電機軸的位置、速度、方向等信息反饋給伺服驅動器。驅動器根據這些反饋信號進行位置閉環、速度閉環和電流閉環控製。
所謂 CS 信號錯誤，可以理解為編碼器串行通信或狀態校驗邏輯異常。驅動器在上電或運行過程中，會檢測編碼器反饋是否符合正常邏輯。如果驅動器發現編碼器反饋數據異常、通信校驗錯誤、信號缺失、邏輯矛盾，就會觸發編碼器保護報警。
在實際維修中，編碼器 CS 信號錯誤並不一定代表“編碼器本體百分百損壞”。它隻是說明驅動器接收到的編碼器反饋異常。造成這個異常的可能原因包括：
編碼器線斷線；
編碼器插頭接觸不良；
編碼器供電異常；
電機尾部編碼器損壞；
電機進水、進油導致編碼器汙染；
編碼器線屏蔽層處理不良，受到強幹擾；
驅動器 X2 編碼器接口損壞；
驅動器內部編碼器接收芯片、電源或保護電路損壞；
電機與驅動器係列不匹配；
編碼器線被錯誤改線或接錯線序。
所以，麵對 49.0 報警，正確思路不是馬上更換驅動器，而是要把“驅動器—編碼器線—電機編碼器”這條反饋鏈路逐段拆開判斷。
五、49.0 報警的常見原因分析
1. 編碼器插頭沒有插緊或針腳接觸不良
這是現場最常見、也最容易被忽視的問題。很多伺服驅動器在運輸、拆裝、維修、設備振動後，編碼器插頭可能出現輕微鬆動。外觀看似已經插入，但實際上卡扣沒有完全鎖緊，或者插頭內部某個針腳沒有可靠接觸。
尤其是設備長期運行後，插頭內部可能有油汙、粉塵、水汽、氧化層，導致低壓編碼器信號接觸不穩定。編碼器信號不像主電源那麽“粗壯”，它屬於低壓弱信號，一點點接觸不良就可能導致通訊錯誤。
檢查時應斷電後拔下 X2 編碼器插頭，觀察針腳是否彎曲、縮針、斷針、發黑、進油、進水。重新插回時要確認插頭插到底，卡扣鎖緊。
2. 編碼器電纜內部斷線或虛接
伺服電機編碼器電纜通常比較細，內部多芯線數量較多，有些還帶屏蔽層。如果設備使用拖鏈、往複運動機構、機械臂、送料軸、切割軸等，編碼器線長期彎折後很容易出現內部斷線。
這種故障最麻煩的地方在於：外皮看起來完好，但內部某根芯線已經虛斷。設備靜止時可能正常，運動到某個位置就報警；或者線纜被輕輕晃動時報警出現或消失。
對於這類故障，單純用眼睛看不可靠。可以用萬用表逐芯測通斷，同時在測量過程中輕輕彎折電纜，特別是靠近電機尾部、拖鏈彎曲半徑最小的位置、插頭根部。如果通斷值跳變，就說明線纜內部有斷裂或虛接。
3. 編碼器供電異常
編碼器通常需要驅動器提供低壓電源，常見為 5V 或其他指定電壓。若編碼器供電異常，驅動器自然無法讀取編碼器數據。
編碼器供電異常可能有兩類情況：
第一類是驅動器沒有正常輸出編碼器電源，比如內部 5V 供電電路、保險電阻、保護器件、穩壓芯片損壞。
第二類是外部編碼器線或編碼器本體短路，把驅動器提供的編碼器電源拉低。此時如果不分清原因，盲目更換驅動器，新的驅動器接上原來的故障電機和線纜後，可能仍然報警，甚至再次損壞接口電路。
維修時可以斷開電機編碼器線，測量驅動器編碼器供電端是否正常；也可以接入正常的同型號電機和編碼器線進行交叉測試。但測量編碼器接口時必須非常小心，避免表筆短路針腳。絕對不要用兆歐表或高壓絕緣表去測編碼器信號線，否則很容易擊穿編碼器和驅動器接口電路。
4. 電機尾部編碼器損壞
如果編碼器線和插頭都確認正常，但報警仍然存在，就要懷疑電機尾部編碼器本體損壞。編碼器損壞的原因很多，例如：
編碼器損壞後，可能表現為一上電立即報警，也可能表現為運行一段時間後報警。如果編碼器內部溫度升高後異常，則冷機可能正常，熱機後報警，這類故障更具有迷惑性。
5. 電機與驅動器不匹配
伺服驅動器不是隨便接任意電機都能運行。鬆下不同係列的電機編碼器協議、分辨率、反饋格式、識別邏輯可能不同。若客戶現場更換過電機、驅動器或電纜，就必須確認電機型號是否與 MCDJT3220 匹配。
一些維修現場會出現這種情況：原驅動器損壞後，客戶找了一個“功率一樣”的驅動器替換；或者原電機損壞後，找了一個“外形差不多”的電機替換。普通變頻器帶三相異步電機時，功率、電壓、電流接近可能還能勉強試機；但伺服係統不行，編碼器協議不匹配就會直接報警，無法運行。
所以，判斷 49.0 時必須查看電機銘牌，確認電機型號、編碼器類型、功率等級是否與驅動器配套。
6. 驅動器內部編碼器接口電路故障
如果換上確認正常的同係列電機和編碼器線後，驅動器仍然顯示 49.0，就應重點懷疑驅動器內部編碼器接收電路故障。
編碼器接口電路通常包括：
編碼器供電電路；
信號輸入保護器件；
差分接收芯片或串行通信接口芯片；
上拉/下拉電阻；
濾波電容；
光耦或隔離器件；
MCU 或控製芯片相關輸入端。
這部分電路屬於弱電信號處理電路，容易受到外部短路、帶電插拔、編碼器線接錯、靜電衝擊、進水腐蝕等影響。一旦接口電路損壞，主功率部分即使完好，驅動器也會因為無法讀取編碼器反饋而報警。
維修時不能隻測 IGBT，也不能隻看母線電壓。49.0 的判斷重點是 X2 編碼器接口相關電路。
六、現場排查建議：按順序一步步縮小範圍
麵對這種報警，建議按以下流程排查，避免一開始就盲目拆驅動器或更換昂貴部件。
第一步：確認報警代碼是否確實為 49.0
先觀察麵板顯示是否清楚，確認是 49.0，而不是 4.9、49、E49 或其他類似代碼。某些伺服驅動器顯示屏較小，視頻閃爍時容易看錯。可以讓客戶拍一張清晰靜態照片，或者錄製一段近距離視頻。
確認報警代碼非常重要，因為不同報警代碼對應的方向完全不同。比如過壓、過流、欠壓、過載、編碼器故障、位置偏差過大，排查路徑完全不一樣。
第二步：確認驅動器型號和電機型號
查看驅動器銘牌，確認型號為 MCDJT3220。然後要求客戶拍攝電機銘牌，確認電機是否為配套的 Panasonic LIQI 係列伺服電機。
如果電機型號無法確認，後續判斷會受到很大影響。特別是客戶現場曾經更換過電機或驅動器時，必須優先排除不匹配問題。
第三步：斷電重新插拔 X2 編碼器插頭
斷開主電源，等待驅動器內部電容放電完成後，拔下 X2 編碼器插頭。檢查插頭針腳和插座是否異常。清潔後重新插緊，再上電觀察報警是否消失。
注意，伺服驅動器內部有高壓直流母線，斷電後不能立即觸摸端子。銘牌上也明確提醒，斷電後需等待一定時間再操作。維修時必須遵守安全規範。
第四步：檢查編碼器電纜
檢查編碼器線是否有明顯破皮、壓傷、拉扯、油汙、進水。對於拖鏈設備，要重點檢查拖鏈彎折處。可以在上電觀察報警時輕輕晃動線纜，如果報警狀態變化，基本可以懷疑線纜虛接。
如果條件允許，直接更換一根確認正常的同型號編碼器線，這是最快速的判斷方法。
第五步：做交叉測試
交叉測試是伺服維修中最有效的方法之一。
如果現場有同型號正常設備，可以將故障驅動器接到正常電機和正常編碼器線上測試；也可以將正常驅動器接到原電機和原編碼器線上測試。
判斷邏輯如下：
故障跟著電機和編碼器線走：電機編碼器或線纜有問題；
故障跟著驅動器走：驅動器內部編碼器接口有問題；
更換編碼器線後恢複：編碼器線故障；
更換電機後恢複：電機編碼器故障；
更換驅動器後恢複：驅動器接口故障。
交叉測試比單純測量更可靠，因為編碼器信號屬於高速或串行弱信號，有些問題用普通萬用表不容易測出來。
第六步：測量編碼器供電
在具備電氣維修能力的情況下，可以測量編碼器供電是否正常。若驅動器側編碼器供電明顯偏低，先斷開電機線再測一次。
如果斷開編碼器線後供電恢複，說明外部編碼器線或編碼器本體可能短路；如果斷開後仍然沒有供電，則可能是驅動器內部編碼器電源故障。
測量時必須避免短路針腳，不能用高壓檔、不能用絕緣表測編碼器接口。
第七步：檢查屏蔽接地和幹擾問題
如果報警不是一上電就出現，而是在運行過程中偶發，除了線纜虛接，還要考慮電磁幹擾。伺服係統中，電機動力線 U/V/W 是強幹擾源，編碼器線是弱信號線，兩者不應長距離並排敷設。編碼器線應使用原裝或高質量屏蔽線，屏蔽層應按規範接地。
如果客戶現場改過線、加長過編碼器電纜、用普通多芯線代替原裝編碼器線，出現 49.0 的概率會明顯增加。
七、49.0 報警與主功率故障的區別
很多客戶看到伺服驅動器報警，第一反應是“驅動器壞了”或“模塊壞了”。但從維修角度看，必須區分報警類型。
如果是 IGBT 模塊、輸出短路、過流、母線過壓、製動故障等問題，通常報警代碼會指向功率回路或電流檢測回路。而 49.0 這類編碼器報警，驅動器可能根本還沒有真正輸出大功率，報警已經在上電自檢或使能前出現。
也就是說，49.0 並不優先說明：
IGBT 損壞；
電機三相繞組短路；
製動電阻損壞；
主電容損壞；
整流橋損壞。
當然，不能說這些部件絕對沒有問題，但從故障邏輯看，排查優先級應放在編碼器反饋係統。維修時如果一開始就拆 IGBT、測主回路，很可能浪費時間。
八、不同現象對應的判斷重點
1. 一上電立即顯示 49.0
如果驅動器剛上電，還沒有運行、沒有使能，就立即顯示 49.0，重點懷疑：
編碼器插頭未插好；
編碼器線斷線；
編碼器供電短路或缺失；
電機編碼器損壞；
電機與驅動器不匹配；
驅動器編碼器接口損壞。
這種情況下，故障通常是比較固定的，可以通過重新插拔、更換編碼器線、交叉測試較快定位。
2. 使能後顯示 49.0
如果上電時正常，使能時才報警，除了編碼器反饋異常，還要關注電機初始識別、編碼器數據讀取、反饋與控製邏輯是否一致。可能原因包括：
編碼器信號質量差；
電機與驅動器參數不匹配；
編碼器線某些信號通道異常；
驅動器讀取電機反饋時失敗。
3. 運行一段時間後顯示 49.0
如果設備能運行，但運行一段時間後報警，重點懷疑：
這類故障最適合做動態測試。可以讓設備低速運行，同時觀察線纜彎折位置；或者在停機狀態下移動軸位置、晃動線纜，觀察報警是否變化。
九、維修實戰中的安全注意事項
伺服驅動器維修涉及強電和弱電兩個部分，既有 220V 輸入，也有內部高壓直流母線。維修時必須注意以下事項：
第一，斷電後不要立即觸摸主回路端子。驅動器內部電容需要時間放電，應等待足夠時間後再操作。
第二，不要帶電插拔編碼器線。編碼器接口是弱電信號接口，帶電插拔可能產生瞬態衝擊，損壞編碼器或驅動器接口芯片。
第三，不要用兆歐表測編碼器線。兆歐表輸出高壓，適合測電機繞組對地絕緣，但不適合測編碼器信號線。編碼器線接到電子元件，高壓會直接擊穿。
第四，不要隨意改編碼器線序。伺服編碼器線不是普通控製線，線序、屏蔽、雙絞結構都有要求。隨意改線可能導致報警，嚴重時會損壞驅動器接口。
第五，測量編碼器接口時要防止表筆短路。編碼器插頭針腳密集，表筆一滑可能把 5V 與信號線、地線短接，導致新的故障。
十、維修報價與溝通建議
對於維修服務商來說，遇到這種故障時，給客戶溝通不能簡單說“驅動器壞了”或者“電機壞了”，而應明確告訴客戶：當前報警指向編碼器反饋鏈路，需要進一步檢測確認故障點。
比較合理的溝通方式是：
先確認驅動器型號和報警代碼；
告訴客戶這不是 A5/A6，而是 LIQI 係列；
說明 49.0 屬於編碼器反饋信號故障；
要求客戶提供電機銘牌、編碼器線照片、X2 插頭照片；
建議客戶先重新插拔編碼器插頭並檢查線纜；
如條件允許，安排同型號電機、線纜、驅動器交叉測試；
根據結果判斷是電機編碼器、編碼器線還是驅動器接口故障。
這樣的溝通更專業，也能避免客戶誤解。特別是當客戶隻把驅動器寄來維修，而電機和編碼器線不寄來時，維修方需要說明：如果故障在電機編碼器或線纜，隻維修驅動器無法解決現場報警。
十一、建議客戶提供哪些資料
為了提高判斷準確性，建議客戶繼續提供以下資料：
這些信息越完整，判斷越接近真實故障點。
十二、結論
Panasonic MCDJT3220 是鬆下 MINAS LIQI 係列 750W 交流伺服驅動器，單相 220–240V 輸入，三相 0–240V 輸出。它不是 MINAS A5，也不是 MINAS A6。客戶視頻中疑似閃爍顯示的 49.0，故障方向應重點理解為編碼器反饋異常，常見含義為增量式編碼器 CS 信號錯誤保護。
該故障的排查重點不應放在 IGBT、整流橋、製動電阻或主電容上，而應圍繞以下鏈路展開：

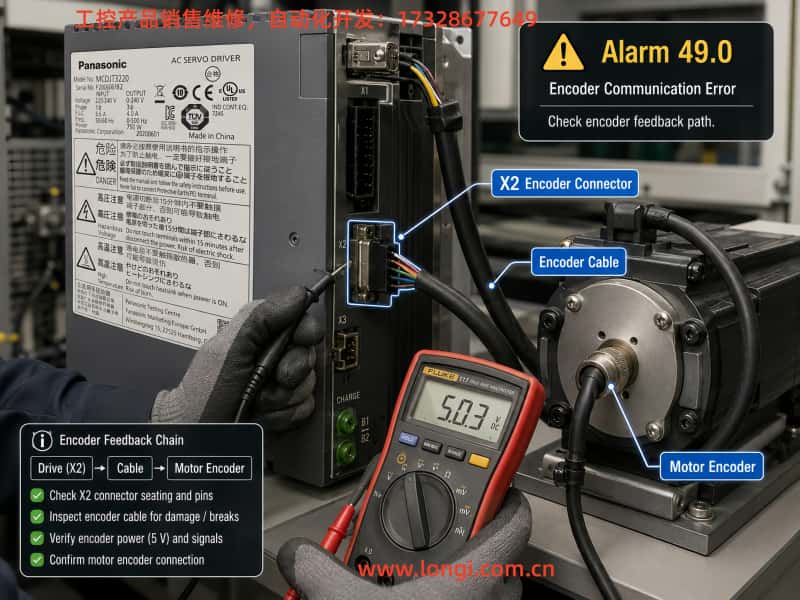

驅動器 X2 編碼器接口 → 編碼器電纜 → 電機尾部編碼器 → 編碼器供電與信號接收電路。
實際維修中，最有效的方法是先檢查插頭和線纜，再做電機、編碼器線、驅動器之間的交叉測試。如果更換正常電機和編碼器線後報警消失，說明原電機編碼器或線纜有問題；如果仍然報警，則驅動器內部編碼器接口電路損壞的可能性較大。
對於現場維修人員而言，看到 49.0 報警時，最重要的是不要盲目判斷“驅動器功率模塊壞了”。伺服係統是閉環控製係統，編碼器反饋是它能否運行的前提。隻要編碼器信號不正常，驅動器即使主回路完全正常，也會立即保護停機。正確識別型號、準確理解報警含義、按反饋鏈路逐步排查，才是解決這類鬆下伺服故障的關鍵。
