MARPOSS TBD 激光斷刀檢測儀維修與信號測試分析：從接線識別到 Tool OK 輸出判斷

一、設備概述：TBD 不是普通對刀儀，而是反射式激光斷刀檢測器

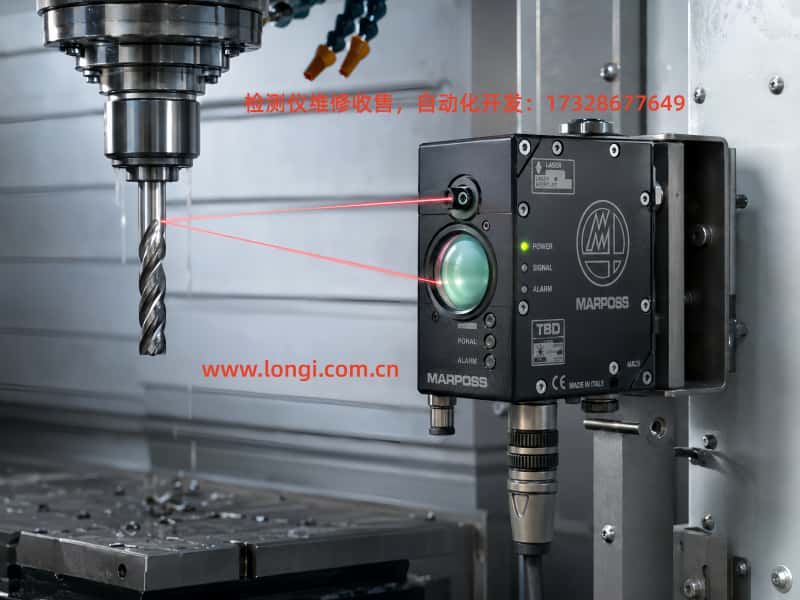

MARPOSS TBD 是一種用於 CNC 加工中心、鑽攻中心、自動化機床上的非接觸式激光刀具檢測裝置。很多維修人員第一次看到這種設備時，容易把它理解成普通激光對刀儀，認為隻要有物體擋住激光，輸出端就應該立即動作。實際上，TBD 的核心用途並不是測刀長、自動寫入刀補，而是判斷刀具是否存在、是否斷裂、是否處於可繼續加工的狀態。

從功能上看，它更準確的名稱應為 激光斷刀檢測儀 或 Tool Breakage Detector。它的工作目標不是高精度測量刀尖坐標，而是在機床程序設定好的檢測位置，判斷刀具是否還能被識別。如果刀具完整，激光可以打到刀具表麵並被接收鏡頭接收到有效反射信號；如果刀具斷裂，設定檢測位置沒有刀體，接收信號不成立，係統就會判斷為刀具異常或未識別。

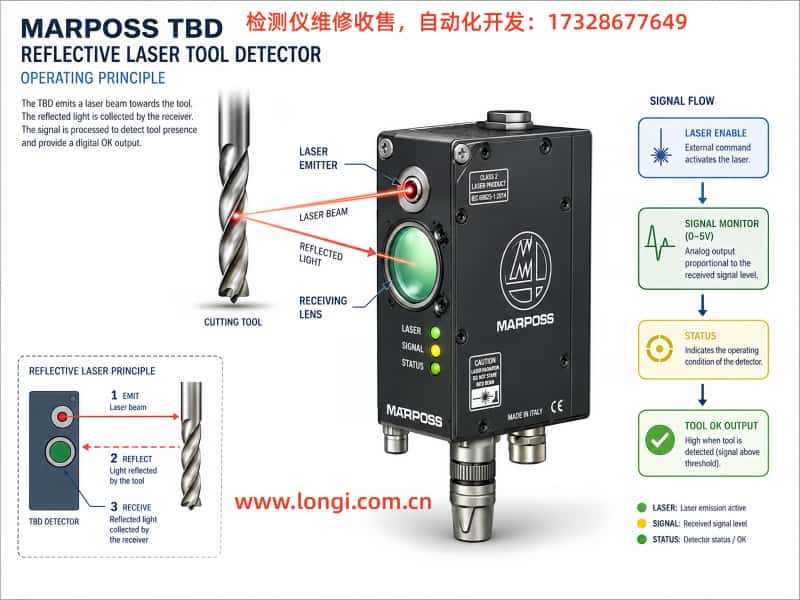

TBD 的典型應用場景包括鑽頭、絲錐、小直徑銑刀、立銑刀等刀具的在線斷刀檢測。機床加工過程中，CNC 或 PLC 通過 M 代碼或 I/O 信號使能 TBD，主軸將刀具移動到檢測位置，TBD 發射激光並接收刀具反射信號，最後通過開關量輸出將 “Tool OK” 或 “Tool Broken / Not Identified” 的狀態反饋給機床控製係統。

因此，維修和測試這種設備時，不能把它簡單當作普通光電開關。普通遮擋式光電開關隻要遮住光線，輸出就會變化；而 TBD 必須接收到符合內部算法要求的有效刀具反射信號，前麵板 STATUS 才會亮，隨後輸出端才可能動作。

二、外觀結構與關鍵部件識別

MARPOSS TBD 外觀上通常有以下幾個明顯結構：

第一，正麵有一個大圓形光學窗口。這個大圓窗主要用於接收反射回來的激光信號，內部通常對應接收鏡片、光電二極管、前級放大電路等結構。這個窗口必須保持清潔。如果窗口破裂、起霧、汙染或進水，設備即使能發射激光，也可能無法正確識別刀具。

第二，正麵或頂部有一個較小的激光發射孔。激光從這個小孔發出，打到刀具表麵後，反射光再由大圓形接收窗口接收。部分機型還帶有氣嘴或吹掃結構，用於形成氣幕，防止冷卻液、油霧和粉塵粘附在鏡片表麵。

第三，側麵通常有多針圓形航空插頭。該插頭包含設備供電線、Laser Enable 輸入線、Tool OK 輸出線、Signal Monitor 模擬監控線等。由於不同版本的 TBD 可能存在不同線束或編碼，維修時不能隻根據線色判斷功能，必須結合電路走線、器件功能和實際測試確認。

第四，前麵板通常有三個狀態指示燈：POWER、SIGNAL、STATUS。POWER 用於顯示設備上電和激光使能狀態；SIGNAL 用於反映接收信號強弱；STATUS 則用於顯示刀具是否被識別。實際維修中，STATUS 燈是判斷 Tool OK 輸出是否應該動作的重要依據。

第五，部分機身上有 FOCUS POSITION 調節旋鈕或調焦位置標記。這個旋鈕不是模式開關，而是用於調整光學檢測焦點或有效檢測距離。台架測試時，如果距離、角度和焦點不合適，Signal Monitor 雖然可能有電壓變化，但 STATUS 可能一直不亮。

三、六芯信號線功能識別：不能按普通紅正黑負理解

在實際維修中，設備內部除了主電源輸入線外，還會有一組多芯信號線連接到圓形航空插頭。通過對一台功能正常的 MARPOSS TBD 進行對比測試，可以將六芯線的功能基本確定如下：

這個結果有幾個關鍵點需要特別注意。

第一，黑線雖然接到板上某些電容負極或局部信號參考點，但它不一定與設備主電源負極相通。它更像是模擬監控或隔離側信號參考端。因此，不能簡單把六芯線裏的黑線當作電源 0V 使用。

第二，紅線不是使能線。通過追線可發現，紅線經電阻進入 AD823A 這類模擬調理器件的引腳，因此它更像是模擬信號輸出或參考信號鏈路，而不是開關量輸入端。如果貿然將 12V 或 24V 加到紅線上，存在損壞模擬前級電路的風險。

第三，粉色和灰色線才是 Laser Enable 輸入組。實際測試中，將外部 12V 通過 4.7kΩ 電阻接入粉線，灰線接外部 0V，設備 POWER 燈由綠色變為橙色，同時激光開始輸出。這說明粉灰組就是使能輸入。

第四，黃線和綠線接到 PVT212S 的輸出端，對應 Tool OK / COM OUT。它們不是主動電壓輸出，而是類似繼電器觸點的無源固態開關輸出。外部必須接電源和負載，才可以觀察導通或斷開狀態。

四、PVT212S 的作用：它是最後一級 Tool OK 固態繼電器輸出

在 TBD 主板上可以看到 PVT212S 這類器件。它不是普通光耦，也不是信號放大器，而是 PhotoMOS 固態繼電器。它內部有輸入 LED 和輸出 MOSFET 開關，兩側光隔離。輸入側被主控驅動後，輸出側才會導通。

PVT212S 在這裏的角色可以理解為：

主控判斷 Tool Identified
↓
驅動 PVT212S 輸入 LED
↓
PVT212S 輸出側導通
↓
黃線、綠線之間形成開關量輸出
↓
CNC/PLC 接收到 Tool OK 狀態

因此，黃綠線本身不會主動輸出 12V 或 24V。如果維修人員直接用萬用表測黃線對地或綠線對地，很可能測不到任何有意義的電壓。這並不代表輸出壞了，因為這是一組無源開關輸出。

正確的測試方式是外接一個小負載回路。例如：

+12V → 2.2kΩ 或 4.7kΩ 電阻 → LED → 黃線
綠線 → 0V

如果沒有反應，可以把黃綠方向反過來測試。由於 PVT212S 輸出是 MOSFET 固態開關，很多情況下對直流小電流測試並不嚴格區分方向，但實際測試中仍建議兩種方向都驗證一次。

不過，PVT212S 輸出是否動作，還有一個前提：它的輸入側 1、2 腳必須被主控驅動。如果 1、2 腳始終沒有電壓，輸出側黃綠無論怎麽外接負載都不會變化。

五、為什麽擋住激光，黃綠輸出不一定動作？

很多人測試這種設備時，會直接用手或鐵片擋住激光，然後期待 Tool OK 輸出動作。這個思路是錯誤的。

TBD 是反射式刀具識別設備，不是遮擋式光電開關。它不是檢測“光有沒有被擋住”，而是檢測“是否收到符合特征的刀具反射信號”。

在實際測試中，用手擋住激光時，紅黑之間的 Signal Monitor 電壓可能從 0.6V 上升到 5V。這說明接收鏈路確實收到了強反射或飽和信號。但主控並不一定認為這是有效刀具。因為手掌、平麵金屬片、隨便遮擋產生的光信號與旋轉刀具表麵的反射特征不同，可能被內部算法判定為無效信號或異常狀態。

真正有效的測試方法應該是使用：

• 鑽頭；

• 絲錐；

• 亮麵圓鋼棒；

• 螺絲刀圓杆；

• 小直徑圓柱金屬件。

並且要讓激光打在圓柱麵或刀具表麵，而不是用平麵金屬板直接遮擋。更接近現場的測試方式是讓鑽頭或圓棒低速旋轉，使反射信號類似機床實際運行狀態。

當 TBD 識別到有效刀具後，前麵板 STATUS 燈才會亮。隻有 STATUS 亮起，才說明主控已經判定 Tool Identified，這時才應該去看 PVT212S 是否被驅動、黃綠輸出是否變化。

六、POWER、SIGNAL、STATUS 三個燈的維修意義

在維修 TBD 時，前麵板三個指示燈非常重要。

1. POWER 燈

POWER 燈用於判斷設備供電和激光使能狀態。正常情況下：

• 隻接主電源時，POWER 應該亮綠色；

• 給 Laser Enable 後，POWER 應該變橙色；

• 如果 POWER 紅色常亮或上電閃一下後熄滅，則說明設備內部電源、激光驅動、複位或主控啟動存在問題。

如果一台壞機隻接電源時 POWER 不能保持綠色，說明它還沒有進入正常待機狀態。此時不需要繼續糾結黃綠輸出，因為主控尚未正常工作，後級輸出自然不會動作。

2. SIGNAL 燈

SIGNAL 燈反映接收信號強弱。它不等同於最終 Tool OK 輸出。Signal Monitor 紅黑電壓變化、SIGNAL 燈變化，隻說明光接收鏈路有反應，但不一定代表刀具已經被識別。

在調試時，SIGNAL 是尋找合適光路和焦點的重要參考。通過調節距離、角度、FOCUS POSITION，使 SIGNAL 達到較穩定狀態，才有機會讓 STATUS 亮起。

3. STATUS 燈

STATUS 是最關鍵的判斷燈。它表示主控是否已經識別到有效刀具。

如果 STATUS 從未亮起，PVT212S 的輸入側通常不會被驅動，黃綠輸出沒有變化是正常的。

如果 STATUS 已經亮起，但 PVT212S 1、2腳仍然 0V，才需要懷疑 PVT212S 驅動鏈路、串聯電阻、驅動管、主控輸出或 PVT212S 本體損壞。

七、Signal Monitor 紅黑線的作用：調試光路，不是控製輸入

紅線和黑線組成了 Signal Monitor 模擬監控輸出。實際測試中，紅黑之間可能出現 0–5V 的電壓變化。例如：

• 無有效反射時約 0.6V；

• 強遮擋或強反射時可能接近 5V。

這一路信號主要用於輔助調試接收信號強弱。它不是開關量輸出，也不是 Laser Enable 輸入。因此不能把紅線當作 12V 輸入端，也不能用紅黑之間是否有高電壓來判斷設備輸出是否正常。

Signal Monitor 的正確用法是：

1. 粉灰加使能，使 POWER 變橙；

2. 紅黑接萬用表 DC 電壓檔；

3. 移動刀具或圓棒；

4. 觀察紅黑電壓是否隨反射強弱變化；

5. 配合 SIGNAL 和 STATUS 燈，尋找有效檢測位置。

如果紅黑電壓有明顯變化，但 STATUS 不亮，說明接收前級有反應，但主控還未判定有效刀具。

八、FOCUS POSITION 調節的重要性

TBD 對距離和角度非常敏感，這與它的反射式檢測原理有關。設備外殼上常見的 FOCUS POSITION / FAR 調節並不是普通模式選擇，而是用於調整光學焦點或有效檢測區域。

測試時，如果距離不合適，激光雖然能發出，接收鏡頭也能收到一些反射，但信號可能不能落在內部有效識別窗口內。表現為：

• POWER 能變橙；

• 紅黑 Signal Monitor 有變化；

• SIGNAL 可能變化；

• STATUS 一直不亮；

• PVT212S 不動作；

• 黃綠輸出無變化。

正確調試應采用固定夾具，而不是手拿設備和刀具隨意移動。建議將 TBD 固定在台鉗或支架上，刀具也固定在小鑽夾頭或小電機上，從 300mm、500mm、800mm 等距離逐步測試。每個距離下，慢慢調整刀具高度、角度和 FOCUS POSITION，直到 STATUS 能穩定亮起。

台架測試中，如果用手拿鑽頭測試，位置稍微偏一點，STATUS 就會消失。這不是設備異常，而是這種反射式檢測方式本身對光路精度要求較高。

九、空氣接口的作用：吹掃鏡片，不是電氣使能條件

TBD 上的氣口容易引起誤解。有人會認為設備必須供氣後，Tool OK 才會輸出。實際上，氣口主要用於空氣吹掃，用來保護發射孔和接收窗口，防止冷卻液、油霧、粉塵粘附在光學表麵。

空氣吹掃的作用包括：

• 清潔發射孔；

• 保護接收鏡頭；

• 減少冷卻液幹擾；

• 提高長期檢測穩定性；

• 防止機床加工環境汙染光學窗口。

它不是電氣互鎖條件。台架測試時，不接氣也應該可以完成基本的電源、使能、激光輸出、Signal Monitor、STATUS 識別和 Tool OK 輸出測試。

但是，如果設備鏡片本身很髒、油霧嚴重、窗口有水膜或劃傷，不接氣會使光學信號更不穩定。實際裝機使用時，建議必須接入幹燥、潔淨、低油水含量的壓縮空氣，否則很容易出現誤報警或識別不穩定。

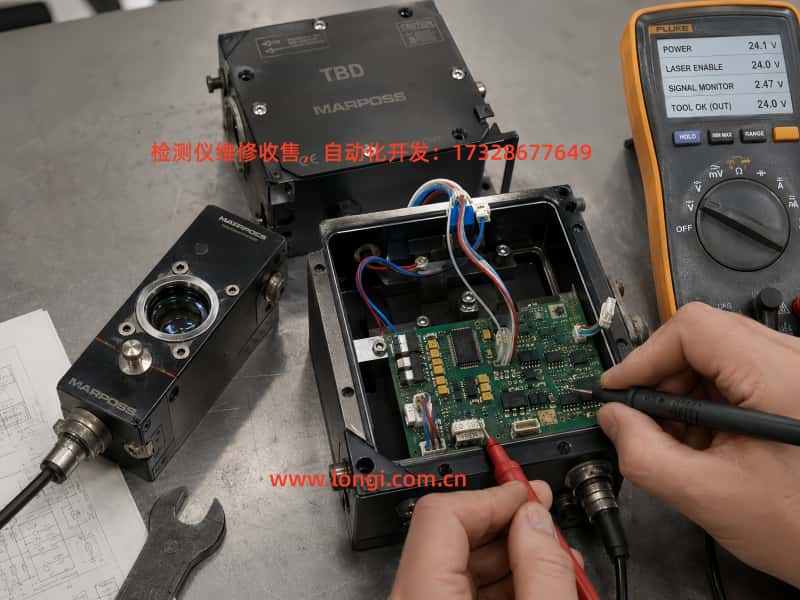

十、好機對比測試的完整流程

維修 TBD 時，最有效的方法是找一台功能正常的同型號或同係列設備作為對照。通過好機確認線序、狀態燈邏輯和輸出動作，再回頭測試壞機。

一套較完整的好機測試流程如下。

第一步：確認主電源

隻接設備主電源。正常現象：

• POWER 綠色常亮；

• SIGNAL 和 STATUS 不一定亮；

• 設備沒有異常發熱；

• 主板啟動正常。

如果 POWER 不亮、紅燈或閃一下熄滅，應先檢查主電源、小板供電、局部穩壓、MCU 複位和激光驅動，而不是測試輸出。

第二步：測試 Laser Enable

接線方式：

+12V 或 +24V → 4.7kΩ 電阻 → 粉線
0V → 灰線

正常現象：

• POWER 由綠色變為橙色；

• 激光發射口有激光輸出；

• 設備進入檢測狀態。

這一步確認粉線和灰線是 Laser Enable / COM IN 這一組。

第三步：測試 Signal Monitor

萬用表 DC 電壓檔接紅黑線：

紅表筆 → 紅線
黑表筆 → 黑線

移動鑽頭或圓棒，觀察電壓變化。正常應有 0–5V 範圍內的變化。這個信號用於輔助調試光路和焦點。

第四步：調出 STATUS

用鑽頭、絲錐或圓棒模擬刀具，調整距離、角度和焦距。目標是讓 STATUS 燈亮起。STATUS 亮起後，說明設備已經識別到有效刀具。

如果隻是紅黑電壓變化但 STATUS 不亮，說明光信號還不滿足 Tool Identified 條件。

第五步：測試 PVT212S 輸入側

在 STATUS 亮起時，用萬用表 DC 電壓檔直接測 PVT212S 的 1、2 腳之間電壓。如果主控驅動輸出，1、2 腳之間應出現輸入 LED 的正向驅動電壓。

如果 STATUS 亮，但 PVT212S 1、2 腳仍然沒有任何電壓，需要檢查 PVT 驅動前級。

第六步：測試黃綠輸出

外接一個安全的小負載回路：

+12V → 4.7kΩ → LED → 黃線
綠線 → 0V

如果無變化，反向測試：

+12V → 4.7kΩ → LED → 綠線
黃線 → 0V

當 STATUS 亮滅變化時，黃綠輸出應出現相應導通或斷開變化。

十一、壞機維修判斷思路

如果一台壞的 TBD 鏡片破裂、內部進液、板上有腐蝕，維修時不能隻更換鏡片，還需要結合電氣狀態判斷。

1. 隻接主電源，POWER 不能保持綠色

這種情況說明主板尚未正常待機。重點檢查：

• 主供電輸入；

• 小板電源驅動模塊；

• 5V / 3.3V 局部穩壓；

• MCU 複位；

• 晶振或時鍾；

• 激光驅動檢測；

• 腐蝕漏電；

• 電源保護器件。

此時即使黃綠輸出沒變化，也不能說明 PVT212S 壞，因為主控根本沒有進入正常邏輯狀態。

2. POWER 能綠色，粉灰使能後不能變橙

重點檢查：

• 粉灰輸入鏈路；

• 輸入限流電阻；

• 小型光耦或隔離輸入器件；

• 輸入保護二極管；

• COM IN 參考端；

• 主控對使能信號的讀取。

3. POWER 能變橙，但沒有激光

重點檢查：

• 激光發射器；

• 激光驅動電路；

• 激光模塊線束；

• 發射孔汙染；

• 驅動小板；

• 激光保護檢測。

4. 有激光，紅黑無變化

重點檢查：

• 大圓接收窗口；

• 光電二極管；

• 前級跨阻放大器；

• AD823A 相關電路；

• 接收鏡頭汙染；

• 光路位置。

5. 紅黑有變化，但 STATUS 不亮

重點檢查：

• 檢測距離；

• FOCUS POSITION；

• 刀具反射方式；

• 刀具是否旋轉；

• 信號是否過低或飽和；

• 光學窗口是否霧化；

• 主控識別邏輯是否異常。

6. STATUS 亮，但黃綠無輸出

重點檢查：

• PVT212S 1、2 腳是否有驅動電壓；

• PVT 輸入串聯電阻；

• PVT 驅動三極管或 MOS；

• PVT212S 本體；

• 黃綠輸出保護元件；

• 輸出線束。

十二、維修中常見誤區

誤區一：看到紅黑隻有零點幾伏，就認為電源異常

紅黑是 Signal Monitor 模擬輸出，不是主供電。它隻有零點幾伏是正常現象，尤其在沒有有效反射時。

誤區二：把紅線當使能線加 12V

紅線經電阻進入模擬調理芯片，不能直接作為使能輸入加電。真正測試使能應使用粉灰線。

誤區三：認為黃綠應該主動輸出 24V

黃綠是 PVT212S 無源固態開關輸出，不會主動輸出電壓。必須外接電源和負載形成回路。

誤區四：用手擋激光判斷 Tool OK

手擋激光隻能說明接收鏈路有反應，不能代表有效刀具識別。必須讓激光照到合適位置的金屬刀具表麵，最好模擬旋轉狀態。

誤區五：STATUS 不亮就懷疑 PVT212S 壞

STATUS 沒亮時，主控沒有判定 Tool Identified，PVT212S 不被驅動是正常的。隻有 STATUS 亮而 PVT 仍不動作，才重點查輸出驅動。

誤區六：認為不接氣就不能輸出

氣口用於吹掃和保護光學窗口，不是電氣輸出的必要條件。台架測試可以不接氣，但正式使用應接潔淨壓縮空氣。

十三、現場應用建議

實際機床使用 TBD 時，必須注意以下幾點：

第一，安裝位置要固定牢靠。TBD 與主軸刀具之間的相對位置不能鬆動，否則檢測點變化會導致誤判。

第二，機床程序要把刀具移動到正確檢測位置。TBD 不是主動尋找刀尖，它隻能判斷激光路徑上的設定位置是否有有效反射。

第三，刀具檢測時最好保持旋轉。某些刀具表麵反射不穩定，旋轉可以讓係統獲得更符合算法的周期性反射特征。

第四，定期清潔接收窗口和發射孔。冷卻液、油霧、粉塵會顯著影響檢測穩定性。

第五，壓縮空氣必須潔淨幹燥。如果氣源含油含水，反而會把汙染物吹到鏡片上。

第六，更換同係列二手機時，不僅要看外殼和插頭，還要確認線序、CODE、光學焦距、檢測距離和輸出邏輯是否一致。

第七，維修交付前不能隻通電看燈亮，必須完成使能、激光輸出、Signal Monitor、STATUS、Tool OK 輸出的完整測試。

十四、結論

MARPOSS TBD 激光斷刀檢測儀的維修關鍵，不在於簡單判斷“能不能發光”，而在於理解它完整的檢測邏輯。它是一套反射式刀具識別係統，包含激光發射、反射接收、模擬信號調理、主控識別、狀態指示和隔離輸出多個環節。

通過實測可將六芯信號線基本確定為：

黑線：Signal Monitor 參考地
紅線：Signal Monitor 0–5V 模擬輸出
黃線、綠線：Tool OK / COM OUT 無源開關輸出
粉線：Laser Enable
灰線：COM IN

粉灰加使能後，POWER 由綠色變橙色，激光輸出；紅黑之間電壓隨反射變化；黃綠由 PVT212S 作為無源固態開關輸出。隻有當 TBD 接收到有效刀具反射，STATUS 亮起並判定 Tool Identified 後，PVT212S 才會被驅動，黃綠輸出才會動作。

因此，在維修和測試這種設備時，必須遵循以下原則：

• 不要把它當普通遮擋式光電開關；

• 不要把紅線當 12V 使能輸入；

• 不要期待黃綠主動輸出電壓；

• 不要隻用手擋光判斷輸出；

• 必須調好距離、角度和 FOCUS POSITION；

• 必須觀察 STATUS 是否進入 Tool Identified 狀態；

• 必須用好機對比測量，逐級判斷電源、使能、模擬信號和輸出。

隻要理解了這個邏輯，MARPOSS TBD 的維修就會從“看燈猜故障”變成“按信號鏈逐級定位”。對於鏡片破裂、進液腐蝕、輸出不動作、斷刀誤報警等故障，維修人員也能更準確地區分是光學問題、電源問題、模擬接收問題、主控識別問題，還是 PVT212S 輸出鏈路問題。
