施耐德 ATV310 變頻器恒速運行報 F022 故障的原因分析與處理方法

一、故障現象概述

在工業現場，施耐德 ATV310 係列變頻器常用於風機、水泵、輸送線、小型機械傳動、包裝設備、木工機械以及其他三相異步電機調速場合。該係列變頻器結構相對簡單，參數體係也比高端 Altivar 係列更精簡，因此很多用戶會認為 ATV310 的故障代碼比較直觀，基本都是過流、過壓、欠壓、過熱、輸出缺相等常規保護。

但在實際維修和現場服務中，經常會遇到一種容易被誤判的故障：設備在恒速運行過程中突然停機，麵板顯示 F022。客戶通常描述為：

設備原本運行正常，沒有加減速衝擊；

電機在恒速狀態下突然停下來；

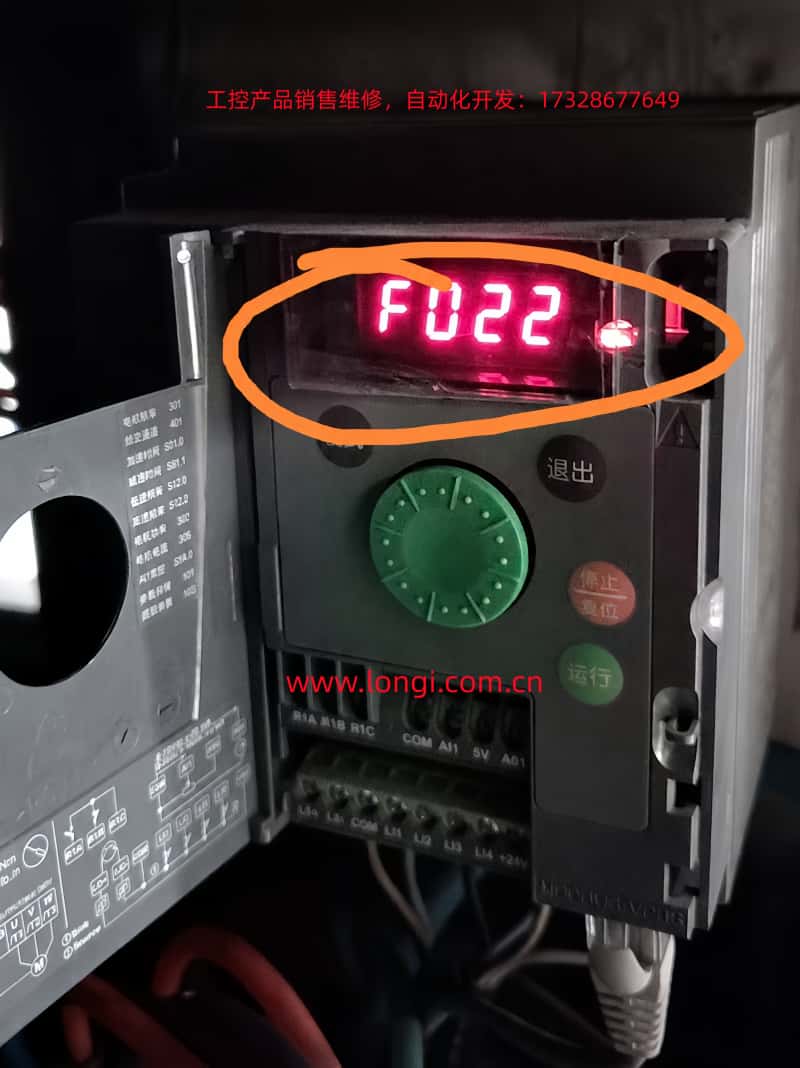

變頻器顯示 F022；

按運行鍵或重新給啟動信號無法恢複；

必須切斷變頻器電源，等待重新上電後才能再次啟動；

運行一段時間後故障又會重複出現。

這種現象很容易被現場人員誤認為是變頻器主板故障、CPU 死機、電源板異常、散熱不良、IGBT 模塊保護，甚至被懷疑是電機絕緣問題。但從 ATV310 的故障定義來看，F022 並不是典型的功率單元故障，而是與 Modbus 通訊監視有關的故障。

準確理解 F022 的含義，是正確處理此類問題的前提。

二、F022 的真實含義：Modbus 通訊中斷

ATV310 說明書中，F022 的名稱為“Modbus 中斷”或“Modbus interruption”。它的可能原因是 Modbus 網絡上的通訊中斷。也就是說，變頻器檢測到本機與上位控製設備之間的 Modbus 通訊在規定時間內沒有正常維持，於是進入通訊故障保護狀態。

ATV310 雖然是一款經濟型變頻器，但仍然帶有 Modbus RTU 通訊功能。通過 RJ45 通訊口或相應通訊接口，PLC、觸摸屏、工控機、網關、遠程顯示麵板或其他主站設備可以讀取和寫入變頻器參數，也可以發送運行命令和頻率給定。隻要變頻器參數中啟用了 Modbus 通訊控製或通訊監視，就可能產生 F022。

F022 的核心邏輯可以這樣理解：

變頻器認為 Modbus 通訊應該持續存在；

在設定的超時時間內沒有收到有效 Modbus 請求；

變頻器判斷通訊鏈路異常；

如果通訊故障管理參數要求停機，則變頻器自由停車並顯示 F022。

因此，F022 並不直接說明電機短路、輸出缺相、過載、母線過壓或 IGBT 損壞。它首先指向通訊鏈路、通訊參數、控製方式、通訊超時設置以及故障管理邏輯。

三、為什麽恒速運行時也會報 F022

很多現場人員會疑惑：設備已經在恒速運行，沒有頻繁改變頻率，為什麽還會因為通訊故障停機？

原因在於，Modbus 通訊並不隻在啟動或改變頻率時才有作用。如果變頻器被配置為通訊控製，PLC 或觸摸屏通常需要周期性向變頻器發送控製字、頻率給定、狀態讀取命令或通訊保持命令。即使電機已經穩定運行在某一個頻率，例如 30 Hz、40 Hz 或 50 Hz，通訊主站仍然應當持續輪詢變頻器。

一旦通訊輪詢中斷，變頻器就會認為控製路徑失效。對於由通訊控製運行的設備來說，通訊中斷可能帶來嚴重風險。例如輸送線可能無法按預期停止，風機可能失去聯鎖控製，泵類設備可能失去壓力或液位保護邏輯。因此變頻器設計了通訊故障監視功能，在通訊丟失時采取停機動作。

所以，恒速運行並不代表不會觸發 F022。隻要通訊監視有效，通訊中斷發生在啟動階段、加速階段、恒速階段或減速階段，都可能導致變頻器報 F022。

四、ATV310 中與 F022 相關的關鍵參數

處理 F022 時，不能隻盯著故障代碼本身，還要重點檢查 610、611、701、702、703、704 等參數。

1. 參數 611：Modbus 通信故障管理

611 是與 F022 最直接相關的參數。它用於定義集成 Modbus 通信發生故障時，變頻器采取什麽動作。

常見設定含義如下：

611 = 00：故障被忽略；

611 = 01：自由停機。

如果 611 設置為 01，當 Modbus 通訊中斷後，變頻器會自由停車並報 F022。這通常是出廠或安全導向的設置方式。對於真正使用 PLC 或觸摸屏通過 Modbus 控製的設備來說，通訊丟失後停機是合理的安全策略。

如果 611 設置為 00，變頻器會忽略 Modbus 通訊故障，通訊監視功能被禁用。這樣即使 Modbus 通訊中斷，也不會因為 F022 停機。

但必須注意，611 = 00 並不是萬能解決方案。它本質上是關閉通訊故障監視。對於某些設備，如果通訊中斷後仍繼續運行，可能會帶來失控風險。因此，隻有在確認設備不依賴 Modbus 做關鍵控製，或者經過風險評估後，才適合使用此設置。

2. 參數 610：禁止檢測到的故障

610 不是專門針對 Modbus 的參數，而是故障檢測管理菜單中的一個“禁止檢測到的故障”功能。它可以通過邏輯輸入來禁止和清除部分故障。說明書中列出的可通過 610 禁止和清除的故障包括 F011、F013、F014、F015、F016、F022、F024、F027 等。

這說明 F022 也可以通過 610 的邏輯輸入功能進行屏蔽或清除。

但 610 與 611 的邏輯不同：

611 是 Modbus 通信故障管理，直接決定通訊故障發生時是否報故障、是否自由停車；

610 是通過外部邏輯輸入來禁止某些監測故障，屬於更寬泛的故障屏蔽功能。

因此，現場不能簡單理解為“610 和 611 都一樣”。二者雖然都能影響 F022，但使用目的不同。611 是通訊故障管理策略，610 是外部端子控製的故障屏蔽入口。

3. 參數 704：Modbus 超時

704 是 Modbus 超時參數，範圍通常為 0.1 至 30 秒，出廠值為 10 秒。它的含義是：如果在預定時間內變頻器沒有收到任何 Modbus 請求，則認為檢測到一個 Modbus 故障。

如果現場通訊主站輪詢周期較長，或者 PLC 程序中通訊任務不穩定，704 設置過短就容易誤報 F022。

例如，某些簡單 PLC 或觸摸屏程序在運行中會因為畫麵切換、數據處理、通信隊列阻塞等原因，導致 Modbus 請求間隔偶爾超過超時時間。此時即使線路沒有完全斷開，變頻器也可能判斷通訊中斷。

在通訊鏈路本身正常的前提下，適當增大 704，可以提高係統對瞬時通訊延遲的容忍度。但如果通訊已經嚴重丟包，單純增大 704 隻能延遲故障出現，不能解決根本問題。

4. 參數 701：Modbus 地址

701 是 Modbus 地址參數。每台變頻器在同一條 RS485 總線上必須有唯一地址。如果多個變頻器地址重複，主站輪詢時會產生通訊衝突，導致數據錯誤、響應異常甚至通訊中斷。

如果現場有多台 ATV310 共用一條 Modbus 總線，必須逐台檢查 701 地址是否重複。

5. 參數 702：Modbus 波特率

702 是 Modbus 波特率。它必須與 PLC、觸摸屏或網關的通訊設置一致。如果波特率不一致，通訊無法正常建立；如果現場誤改過波特率，可能出現上電後偶爾通訊異常或完全不能通訊。

常見波特率包括 4.8 kbps、9.6 kbps、19.2 kbps、38.4 kbps 等。現場使用較多的是 9.6 kbps 或 19.2 kbps。

6. 參數 703：Modbus 格式

703 是 Modbus 通訊格式，包括數據位、校驗位、停止位等。常見格式有 8E1、8N1、8N2 等。它也必須與主站保持一致。

波特率、校驗位、停止位中任何一項不一致，都會造成通訊異常。特別是在更換變頻器、恢複出廠參數、複製參數或更換 PLC 程序後，必須重新確認這些通訊參數。

五、F022 的典型原因分析

1. RS485 通訊線接觸不良

這是最常見的原因之一。ATV310 的通訊接口如果長期處於振動、潮濕、粉塵或高溫環境中，RJ45 插頭、端子、轉接頭或中間連接器都可能接觸不良。設備運行時輕微振動，可能導致通訊瞬間中斷，觸發 F022。

檢查時應重點看：

RJ45 插頭是否鬆動；

通訊線水晶頭是否壓接可靠；

端子排是否氧化；

A/B 線是否鬆動；

屏蔽層是否斷開；

中間接頭是否太多；

通訊線是否被頻繁拖動或受機械拉力。

如果故障是偶發性的，尤其是設備振動大、運行一段時間才報故障，首先應懷疑接觸不良。

2. RS485 A/B 極性錯誤或接線不規範

RS485 通訊通常有 A、B 兩根差分信號線，不同品牌設備對 A/B、D+/D-、485+ / 485- 的標識並不完全統一。接線錯誤時，通訊可能完全失敗；有時通過轉換器或中間設備又會表現為偶爾能通訊、偶爾失敗。

如果是新裝設備或剛更換過變頻器、PLC、觸摸屏、通訊線，應重點核對 A/B 極性。必要時可以調換 A/B 線測試。

3. 通訊線受到變頻器輸出側幹擾

變頻器輸出 U/V/W 到電機的電纜是強幹擾源，尤其在電機線較長、沒有使用屏蔽電纜、接地不好、開關頻率較高的情況下，輸出側高頻幹擾可能耦合到 RS485 通訊線上。

如果通訊線與電機線、電源線、接觸器線圈線、電磁閥線纜捆紮在一起，或者長距離平行走線，就容易產生幹擾，導致通訊誤碼和 F022。

正確做法是：

通訊線與動力線分開走線；

盡量避免長距離平行敷設；

必須交叉時盡量 90 度交叉；

使用屏蔽雙絞線；

屏蔽層按現場接地方案合理接地；

強幹擾現場增加終端電阻和偏置電阻；

必要時加 RS485 隔離器或中繼器。

4. PLC 或觸摸屏通訊任務中斷

F022 並不一定是變頻器或通訊線的問題，也可能是主站設備的問題。例如 PLC 程序異常、觸摸屏死機、通訊任務優先級過低、輪詢表設置錯誤、網關重啟，都可能導致變頻器在 704 設定時間內收不到請求。

現場排查時不能隻檢查變頻器。必須同時檢查：

PLC 是否有通訊報警；

觸摸屏是否有掉線提示；

PLC 程序中 Modbus 輪詢是否連續；

通訊任務是否被其他程序阻塞；

是否多個主站同時訪問同一條總線；

網關或串口服務器是否重啟；

24V 控製電源是否波動。

如果客戶描述為“變頻器停了，觸摸屏也卡住了”或“PLC 也有通訊報警”，重點應轉向上位控製係統。

5. 多台變頻器地址衝突

多台 ATV310 並聯在同一 RS485 網絡中時，如果兩台或多台變頻器設置了相同 Modbus 地址，主站發出請求後會有多個從站同時響應，造成通訊數據衝突。結果可能是某些設備偶爾掉線，某些設備頻繁報 F022，或者整個通訊網絡不穩定。

這種故障在複製參數、更換新機、批量安裝設備時非常常見。新機出廠地址相同，如果沒有逐台修改，就會出現地址衝突。

6. 704 超時時間設置不合理

704 出廠值為 10 秒，對多數應用已經比較寬鬆。但在一些通訊輪詢不規範的係統中，PLC 可能不是持續輪詢變頻器，而是隻在需要讀取數據時才通訊。這樣變頻器可能長期收不到請求，從而報 F022。

如果係統並不需要持續通訊控製，隻是偶爾讀參數，那麽應重新評估是否需要啟用通訊監視。若確實要使用通訊控製，則主站必須周期性發送請求，不能隻在啟動時寫一次命令就停止通訊。

7. 變頻器參數被誤設置為 Modbus 控製

另一個常見情況是：現場根本沒有 PLC 或觸摸屏，也沒有接 RS485 通訊線，但變頻器仍然報 F022。

這種情況通常是參數被改過。可能原來這台變頻器用於通訊控製設備，後來拆下來作為普通端子控製使用；或者維修後參數沒有恢複正確；或者客戶誤操作進入菜單改到了通訊相關參數。

如果變頻器認為命令來源或給定來源來自 Modbus，而現場沒有通訊主站，它就可能因為通訊超時而產生 F022。

這種情況下，不應盲目更換主板，而應先檢查控製方式和頻率給定來源，把命令通道、頻率通道改回端子、麵板或模擬量輸入。

六、為什麽 F022 後必須斷電重啟

客戶常說“報 F022 後再啟動也不行，必須斷電重啟”。這通常有兩方麵原因。

第一，故障鎖定後沒有正確執行故障複位。變頻器報故障後，需要先清除故障原因，再通過麵板、邏輯輸入、通訊複位或斷電重啟方式複位。客戶隻是重新給啟動信號，並不等於完成故障複位。

第二，通訊故障原因仍然存在。如果 PLC 仍沒有恢複通訊，或 RS485 線仍然斷開，即使複位也會再次報 F022。因此用戶感覺“隻有斷電才有用”，實際上斷電隻是暫時重啟了變頻器和通訊接口。隻要通訊鏈路問題沒有解決，故障還會重複出現。

在現場維修中，應區分“斷電後可以臨時恢複”和“故障已經徹底解決”。前者隻是現象，不能作為維修結論。

七、610 與 611 的區別及正確使用

很多維修人員看到說明書中 610 和 611 都涉及 F022，就會產生疑問：到底應該改 610 還是改 611？

二者的區別可以概括如下。

611 是 Modbus 通訊故障管理參數，專門處理 Modbus 通訊故障。它決定變頻器檢測到 Modbus 通訊異常後，是忽略故障還是自由停機。因此，若目標是改變 F022 的故障動作，611 是最直接的參數。

610 是“禁止檢測到的故障”邏輯輸入分配。它可以通過外部端子輸入來禁止部分故障檢測或清除部分故障。F022 包含在可被 610 禁止和清除的故障列表中。因此，610 更像是一個外部旁路或維護用功能，而不是專門的通訊管理參數。

從維修角度看：

如果現場完全不用 Modbus，且 F022 是由誤啟用通訊監視造成的，可以考慮將 611 改為 00，或把控製方式恢複為端子/麵板控製；

如果現場使用 Modbus 控製，則不建議長期把 611 改為 00，也不建議長期通過 610 屏蔽 F022；

如果隻是臨時調試、驗證故障是否由通訊中斷引起，可以短時間使用 611 = 00 或 610 屏蔽功能進行測試；

最終交付設備前，應恢複合理的通訊監視和安全聯鎖策略。

也就是說，610 和 611 不是誰替代誰的問題，而是功能層級不同。611 是通訊故障動作策略，610 是通過邏輯輸入禁止某些故障檢測。真正維修時，應該優先查明 F022 的產生原因，而不是一上來就屏蔽故障。

八、現場排查流程

第一步：確認是否真的顯示 F022

首先確認麵板顯示是否為 F022，而不是 F021、F027、F024、F030 等相近代碼。現場拍照或拍視頻最可靠。很多 7 段碼顯示在角度不好時容易誤讀。

如果確認為 F022，則進入通訊故障方向排查。

第二步：確認現場是否使用 Modbus

詢問或檢查設備是否有 PLC、觸摸屏、遠程麵板、串口服務器、網關、上位機等設備連接到變頻器通訊口。

如果使用 Modbus，應繼續檢查通訊鏈路。

如果沒有使用 Modbus，應重點檢查參數是否誤設置為通訊控製或通訊監視。

第三步：檢查 701、702、703、704

進入通訊菜單，檢查：

701 Modbus 地址是否正確；

702 波特率是否與主站一致；

703 通訊格式是否與主站一致；

704 超時時間是否合理。

多台變頻器共用總線時，逐台確認地址不能重複。

第四步：檢查 611 參數

檢查 611 當前設定。

如果 611 = 01，說明通訊故障會觸發自由停機。此時 F022 邏輯成立，應繼續查通訊為什麽中斷。

如果現場不用通訊，可以將 611 改成 00 進行驗證。但修改前應確認設備不會因為通訊監視關閉而帶來安全風險。

第五步：檢查 610 參數

檢查 610 是否被分配到某個邏輯輸入。如果 610 已分配，需要確認該邏輯輸入狀態是否有效。因為 610 有可能讓某些故障被屏蔽或被清除，造成故障表現不一致。

如果現場人員曾經為了“讓設備不停機”而改過 610，應重新評估該做法是否安全。

第六步：檢查 RS485 物理線路

重點檢查通訊線是否鬆動、壓接是否可靠、屏蔽是否正確、通訊線是否與動力線混走、是否有終端電阻、是否有中間接頭、是否受潮氧化。

如果故障是偶發性的，可以在設備運行時輕輕晃動通訊接頭和線纜，觀察是否容易觸發通訊中斷。但此操作必須由合格人員在安全條件下進行，不能觸碰帶電危險部位。

第七步：檢查主站設備

檢查 PLC、觸摸屏或網關是否有報警記錄。觀察 F022 出現時，主站是否同時重啟、死機、掉電或通訊報警。

如果主站設備 24V 電源不穩定，可能導致 PLC 或通訊模塊瞬間重啟，而變頻器則因收不到請求報 F022。

第八步：進行隔離測試

如果現場條件允許，可以將變頻器切換到本地麵板運行或端子運行，暫時不依賴 Modbus 控製，連續運行一段時間觀察是否還會報 F022。

如果本地運行不再報 F022，基本可以確認問題在通訊控製鏈路或通訊參數，而不是電機和功率模塊。

如果本地運行仍然報 F022，則說明變頻器內部參數仍可能啟用了通訊監視，或者有外接設備影響通訊口，也不排除控製板通訊接口異常，但這種概率相對較低。

九、維修判斷：什麽時候懷疑硬件問題

大多數 F022 都不是變頻器硬件損壞。但在以下情況下，可以考慮硬件方向：

通訊線、主站、參數全部確認正常，但變頻器仍隨機報 F022；

同一條通訊線、同一地址、同一參數下，更換另一台 ATV310 後故障消失；

故障機通訊口接觸明顯異常，RJ45 座損壞、虛焊、氧化；

變頻器控製板曾進水、受潮、腐蝕或被強電誤接通訊口；

通訊芯片附近有燒痕或靜電擊穿跡象；

通訊距離很短、幹擾很小，但仍大量丟包。

硬件層麵常見問題包括 RJ45 插座接觸不良、RS485 收發芯片損壞、接口保護器件擊穿、控製板局部供電異常、焊點裂紋等。但在沒有排除參數和外部通訊條件前，不應直接判斷主板損壞。

十、臨時處理與根本處理

1. 臨時處理

如果設備急需運行，可以根據現場風險采取臨時措施：

確認設備不用 Modbus 控製時，將 611 設置為 00；

適當增大 704 超時時間；

檢查並重新插拔通訊接頭；

更換通訊線；

讓 PLC 或觸摸屏重新上電；

切換為本地麵板運行測試；

通過故障複位輸入或斷電重啟恢複運行。

這些方法可以幫助設備臨時恢複生產，但不代表故障根本解決。

2. 根本處理

根本處理應圍繞通訊鏈路穩定性和控製策略展開：

規範 RS485 布線；

使用屏蔽雙絞線；

通訊線遠離動力線；

檢查接地和屏蔽；

確認終端電阻；

避免多主站衝突；

優化 PLC 通訊程序；

保證周期性輪詢；

合理設置 704 超時；

明確命令通道和頻率給定通道；

避免誤啟用 Modbus 控製；

對關鍵設備保留通訊故障停機保護。

十一、給現場人員的實用判斷方法

可以用以下幾個問題快速判斷 F022 的方向：

第一，現場有沒有接 PLC 或觸摸屏通訊？

如果有，重點查通訊鏈路和主站輪詢。

第二，變頻器是否通過通訊啟動和給頻率？

如果是，F022 就是關鍵控製鏈路中斷，不能簡單屏蔽。

第三，現場沒有通訊，為什麽還會報 F022？

重點查參數是否被設置為 Modbus 控製或通訊監視。

第四，斷電重啟後能運行一段時間，說明什麽？

說明故障可能是偶發通訊中斷，也可能是主站重啟後暫時恢複，不代表變頻器主回路正常或異常。

第五，把 611 改為 00 後不報故障，說明什麽？

說明 F022 的確來自 Modbus 通訊監視。但這隻是驗證故障來源，不等於通訊問題已經修好。

第六，把變頻器改成本地麵板運行後不報 F022，說明什麽？

說明電機、功率模塊、負載大概率不是主要問題，故障重點在通訊控製路徑。

十二、案例分析：恒速運行突然 F022 停機

某設備使用 ATV310 驅動風機，客戶反映設備每天不定時報 F022。故障特點是：電機在 50 Hz 恒速運行時突然停機，麵板顯示 F022，按啟動按鈕無效，斷電重啟後恢複。客戶最初懷疑變頻器老化或控製板故障。

現場檢查發現，該變頻器由觸摸屏通過 PLC 進行 Modbus 通訊控製。變頻器 611 設置為 01，704 超時為 10 秒。PLC 程序中原本應周期性讀取變頻器狀態，但由於觸摸屏某些畫麵切換時通訊請求量過大，PLC 對變頻器的輪詢偶爾超過 10 秒未執行，導致 ATV310 判斷 Modbus 超時並報 F022。

後續處理包括：

優化 PLC 通訊輪詢邏輯；

減少觸摸屏無關數據刷新；

單獨保證變頻器控製字周期性發送；

檢查 RS485 屏蔽接地；

通訊線與電機線分開走線；

適當調整 704 超時時間。

處理後，設備連續運行多天未再出現 F022。這個案例說明，F022 不是單純的變頻器問題，而是通訊控製係統整體穩定性問題。

十三、為什麽不建議隨意屏蔽 F022

在維修現場，有些人員看到 611 = 00 可以忽略通訊故障，或者 610 可以禁止 F022，就直接把故障屏蔽掉。這種做法雖然可能讓設備暫時不再停機，但存在明顯風險。

如果變頻器是通過 Modbus 接收運行命令和頻率給定，一旦通訊中斷，PLC 可能已經無法控製變頻器。如果此時變頻器繼續運行，設備可能失去聯鎖保護。例如：

風機在消防或排風係統中失去聯動控製；

水泵在缺水、超壓或液位異常時無法及時停止；

輸送線在後段堵料時繼續運行；

機械設備在急停鏈路外的通訊控製失效後仍保持輸出；

上位機顯示狀態與實際運行狀態不一致。

因此，屏蔽 F022 必須建立在明確風險評估基礎上。對於調試、臨時驗證、非關鍵通訊監視場合，可以短時間使用；對於正式運行的自動化設備，應優先修複通訊問題，而不是關閉保護。

十四、推薦的處理原則

針對 ATV310 F022 故障，推薦遵循以下原則：

先確認代碼，再判斷方向；

先查參數，再查硬件；

先查通訊線，再查主板；

先做本地運行隔離測試，再決定是否更換變頻器；

能修複通訊鏈路的，不優先屏蔽故障；

必須臨時屏蔽時，應記錄參數變更並告知設備風險；

正式交付前，應恢複合理的故障監視策略。

對於不用 Modbus 的普通端子控製設備，可以把通訊相關參數恢複到非通訊控製狀態，避免無意義的 F022。

對於使用 Modbus 的自動化設備，應保證 PLC 或觸摸屏持續、穩定、周期性地與變頻器通訊。

十五、結論

施耐德 ATV310 變頻器報 F022，本質上是 Modbus 通訊中斷故障。它與電機過載、輸出短路、IGBT 過熱等功率故障不同，排查重點應放在通訊控製鏈路、通訊參數、超時設置、主站輪詢以及故障管理參數上。

在 ATV310 中，611 是 Modbus 通信故障管理參數，決定通訊故障發生時變頻器忽略故障還是自由停機；610 是禁止檢測到的故障功能，可通過邏輯輸入對包括 F022 在內的部分故障進行禁止或清除；704 是 Modbus 超時時間，決定變頻器在多久未收到 Modbus 請求後判斷通訊故障。

對於現場“恒速運行突然停機，顯示 F022，必須斷電重啟”的情況，不能簡單判斷為變頻器壞。更合理的診斷思路是：確認是否使用 Modbus，檢查 701、702、703、704、610、611 參數，檢查 RS485 接線和屏蔽，檢查 PLC 或觸摸屏通訊任務，再通過本地運行測試隔離問題。

如果現場沒有使用通訊控製，F022 多數與參數誤設有關；如果現場確實使用通訊控製，F022 多數與 RS485 通訊中斷、主站輪詢異常、線纜幹擾或通訊超時有關。維修時可以用 611 = 00 或 610 屏蔽功能做短時間驗證，但不應把屏蔽故障當作根本維修方法。真正可靠的處理，是恢複穩定的通訊鏈路，並根據設備安全要求正確設置通訊故障保護策略。
