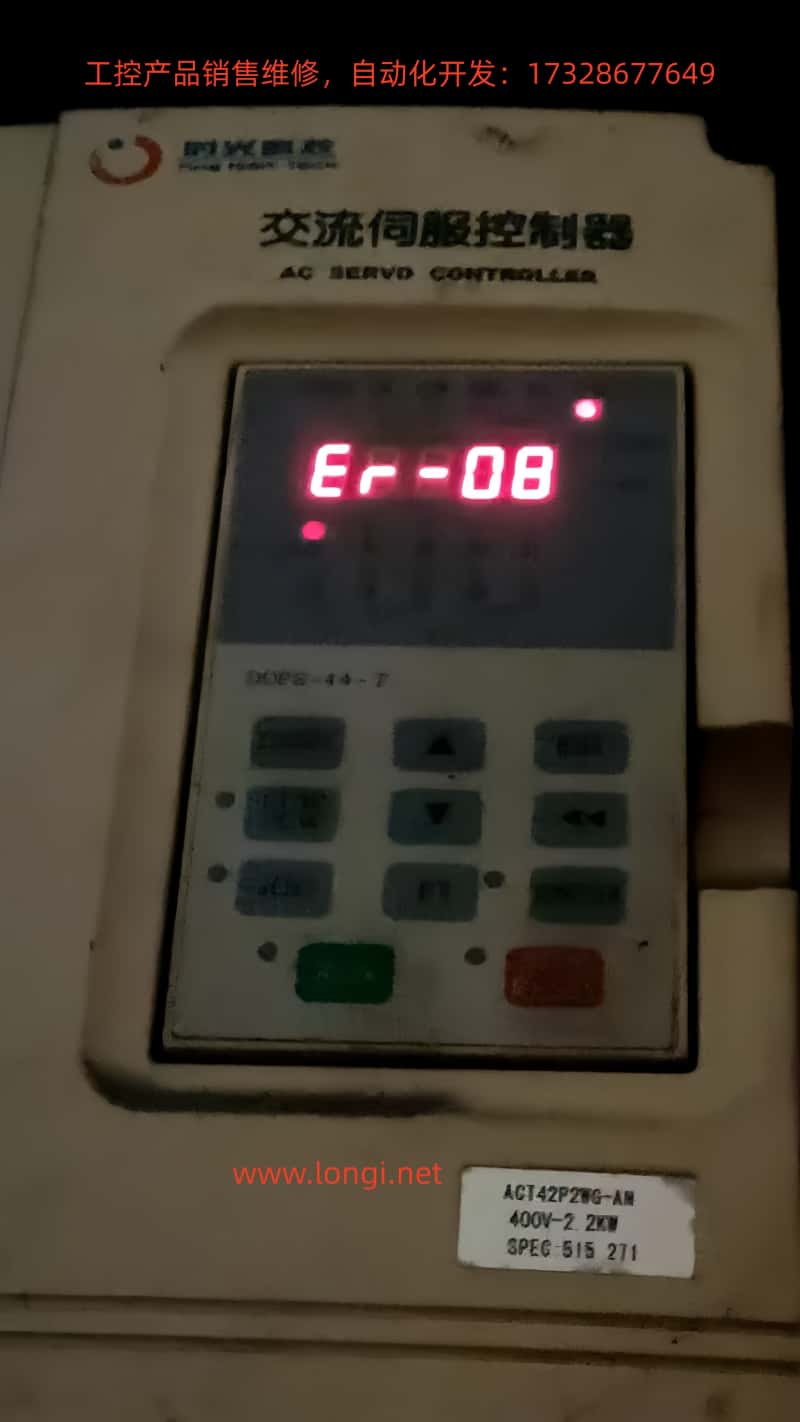

時光科技 IMS-A 係列伺服控製器 Er-08 故障原因分析與現場排查處理方法

時光科技 IMS-A 係列伺服控製器出現 Er-08，通常不是普通的過流、過壓、欠壓、過熱類功率故障，而是與控製器內部參數、QMCL 程序、CPU 運行狀態以及 RAM 掉電保護有關的故障。該係列控製器采用數字化控製方式，內部通過參數區和 QMCL 運動控製程序實現電機運行邏輯，因此 Er-08 的重點不在電機本體，也不在 IGBT 模塊本身，而在於控製器是否還能正確讀取、保持和執行內部參數及程序。

根據 IMS-A 係列伺服控製器故障說明，Er-08 的含義為：QMCL 語言錯誤，CPU 被幹擾造成參數初始化錯誤。常見原因包括輸入電源引入較大幹擾、參數區異常、QMCL 程序異常，以及 RAM 掉電保護電池電力不足等。處理原則是先查明幹擾或掉電保護問題，再重新確認參數設置和 QMCL 程序，必要時進行參數恢複、程序重寫或控製板檢修。

一、IMS-A 係列伺服控製器 Er-08 的本質含義

IMS-A 係列雖然名稱為伺服控製器，但其控製對象是交流異步電機，並通過帶 PG 的矢量控製方式實現速度、位置、轉矩等控製功能。它與普通變頻器最大的區別之一，是內部不僅有常規電機參數、速度參數、I/O 參數，還可能存在 QMCL 運動控製程序。也就是說，設備運行邏輯不完全依賴外部 PLC，有一部分動作流程可能直接寫在控製器內部。

因此 Er-08 可以理解為一種“內部控製數據異常”或“程序/參數初始化異常”報警。它不是簡單地告訴維修人員某一路電壓過高、某個風扇不轉、某個編碼器斷線，而是在提示：控製器啟動後，CPU 在讀取或執行內部參數、程序時發現異常，或者因幹擾、電池失效等原因導致 RAM 中的數據發生變化，最終觸發了保護報警。

在實際維修中，Er-08 常見於以下幾種場景：

第一，設備長期停用後重新上電，控製器直接顯示 Er-08。

第二，現場電網幹擾較大，附近有大功率接觸器、電焊機、大型電機、製動單元或頻繁啟停的動力設備，控製器偶發 Er-08。

第三，控製器斷電前曾做過參數修改、程序調試或參數固化操作，但操作未完成或保存異常，再次上電後報警。

第四，控製主板上的 RAM 掉電保護電池電量不足，導致掉電期間參數或 QMCL 程序內容丟失、錯亂。

第五，控製板、電源板、通訊線、操作器連接線存在接觸不良，或者主板受潮、積塵、腐蝕，引起 CPU 工作異常。

二、為什麽 RAM 電池會引發 Er-08

IMS-A 係列控製器的部分係統參數、用戶參數和 QMCL 程序與 RAM 存儲有關。RAM 的特點是讀寫速度快，但需要掉電保護電池維持內容。如果電池電量充足，斷電後 RAM 數據可以繼續保持；如果電池電壓不足，控製器長時間停放後，RAM 中保存的參數或程序就可能發生變化。

說明書中特別提到，長期停用 IMS-A 係列伺服控製器時，應注意電池消耗，並建議在一年內給控製器通電 24 小時以保持電池能量；當電池電壓低於 2.5V，或反複拆裝控製主板、進行內部操作時，RAM 內容可能發生變化。RAM 中參數或 QMCL 程序變化後，控製器重新啟動時可能自動調用 ROM0 段參數進行初始化，同時報 Er-08，但 RAM 中的 QMCL 程序不能自動恢複。

這點非常關鍵。很多現場人員看到 Er-08 後隻做斷電重啟，結果報警依舊存在，原因就在於內部數據已經不是單純“暫時異常”，而是可能發生了真實的數據丟失或程序異常。斷電重啟隻能清除瞬時幹擾類報警，不能恢複已經丟失的 QMCL 程序。

如果設備長時間不用，或者控製器已經使用多年，Er-08 首先要懷疑 RAM 掉電保護電池。尤其是舊設備、庫存設備、二手機、拆機件，出現 Er-08 的概率更高。

三、Er-08 與普通硬件故障的區別

普通硬件故障通常有明確的電氣指向。例如 Er-00、Er-01 可能與過流、模塊保護、負載短路、驅動部分異常有關；Er-02 可能與主回路過電壓、減速過快、製動電阻異常有關；Er-03 可能與主回路欠電壓、輸入缺相、接觸器未吸合有關；Er-10 可能與 PG 編碼器斷線、未供電或電機抱閘未打開有關。

Er-08 不同。它更多指向軟件、參數、存儲和控製邏輯層麵。也就是說，電機、電纜、製動電阻、PG 編碼器即使沒有明顯損壞，控製器仍然可能因為內部參數或程序異常而無法啟動。

但這並不代表 Er-08 完全不用檢查硬件。因為 CPU 幹擾、RAM 數據錯亂、電池電壓低、控製電源紋波過大、接地不良、主板汙染等問題，最終都可能由硬件環境造成。正確處理 Er-08，不能隻停留在“重新設參數”，也不能一開始就判斷主板損壞，而要按照“電源環境—電池—參數—QMCL 程序—控製板硬件”的順序排查。

四、現場排查第一步：確認供電和幹擾源

Er-08 的一個重要原因是輸入電源引入很大幹擾。現場排查時，應先確認控製器輸入電源是否穩定，三相 380V/400V 機型應檢查 R/L1、S/L2、T/L3 三相電壓是否平衡，是否存在缺相、瞬時跌落、浪湧衝擊或接觸器觸點不良。

需要重點檢查以下項目：

輸入電源端子是否鬆動，尤其是舊設備經過搬遷、振動或長期運行後，端子螺絲可能鬆脫。

主回路接觸器是否吸合可靠，觸點是否燒蝕，線圈電壓是否穩定。

控製櫃內是否有大功率接觸器、製動電阻、刹車線圈、電磁閥、繼電器頻繁動作，並且沒有加裝浪湧吸收器。

控製器接地是否可靠。400V 級設備接地不良時，共模幹擾容易進入控製板和通訊端口。

輸入側是否缺少必要的交流電抗器、濾波器或浪湧抑製措施。對於電網質量差、同櫃多台變頻器或伺服驅動器共用電源的場合，輸入側抗幹擾措施尤其重要。

現場判斷幹擾是否明顯，可以觀察 Er-08 是否偶發。如果每次上電都固定報警，更偏向參數、電池、程序或主板問題；如果設備運行一段時間後偶發報警，或者附近大電機、接觸器動作時報警，則應重點處理幹擾和接地。

五、現場排查第二步：檢查 RAM 掉電保護電池

對於長期停用、庫存時間長、老舊設備，Er-08 必須檢查 RAM 掉電保護電池。該電池通常位於控製板上，用於保持 RAM 中的參數和 QMCL 程序內容。檢查時應在安全斷電、確認直流母線放電完成後進行，避免帶電拆裝控製板。

檢查重點包括：

電池外觀是否鼓包、漏液、鏽蝕。

電池焊點或插座是否虛焊、氧化、鬆動。

電池端電壓是否明顯偏低。若電壓低於維持 RAM 的安全範圍，參數和程序保持能力就會下降。

設備是否長期未通電。若超過一年甚至數年未上電，RAM 數據異常的可能性很高。

需要注意的是，單純更換電池並不一定能立刻消除 Er-08。電池的作用是保持數據，而不是恢複已經丟失的數據。如果 RAM 中的 QMCL 程序已經損壞或丟失，更換電池後仍需要重新寫入正確程序，並重新確認參數。

六、現場排查第三步：確認參數是否被初始化或丟失

Er-08 報警後，應進入參數查看界麵，檢查係統參數和用戶參數是否恢複為默認值，或者是否與設備原始調試記錄不一致。對於采用位置控製、速度同步、定長控製、張力控製、升降控製等應用的設備，參數一旦恢複默認值，控製器即使能複位，也不能直接投入運行。

重點核對以下參數類別：

電機額定功率、電壓、電流、頻率、極數等基礎參數。

PG 編碼器脈衝數、方向、反饋方式、PG 供電相關參數。

速度環、位置環、轉矩限幅、加減速時間等控製參數。

輸入輸出端子功能定義，包括啟動、停止、正反轉、限位、原點、急停、抱閘控製、報警輸出等。

通訊參數，包括站號、波特率、通訊格式等。

QMCL 程序運行選擇、程序啟動條件和相關控製標誌位。

如果參數明顯丟失，應先不要強行啟動電機。因為伺服係統的參數不僅影響能否運行，還影響電機方向、抱閘釋放、限位保護、原點動作和機械安全。參數錯亂時強行複位運行，可能導致電機突然動作、方向相反、機械撞限位或製動失控。

七、現場排查第四步：檢查 QMCL 程序

IMS-A 係列控製器的運行邏輯可能依賴 QMCL 程序。Er-08 涉及 QMCL 語言錯誤時，應檢查程序是否存在語法錯誤、邏輯錯誤、調用錯誤或程序段丟失。

如果設備曾經正常運行，後來因斷電、長時間停機、電池低電量或誤操作後出現 Er-08，則重點懷疑 QMCL 程序被破壞，而不是原程序本身寫錯。此時需要找到設備廠家或調試人員保存的原始程序備份，通過對應工具重新寫入控製器。

如果是新調試設備，則要檢查 QMCL 程序是否與當前硬件配置一致。例如單 PG 與雙 PG 類型不同、I/O 類型不同、NPN/PNP 輸出方式不同、程序調用的輸入輸出點與實際接線不一致，都可能引起程序運行異常。

QMCL 程序檢查應包括：

程序是否完整寫入。

程序段是否正確調用。

程序使用的參數地址是否正確。

程序中的位置、速度、脈衝、PG 相關指令是否與實際機構一致。

程序是否存在非法跳轉、死循環、未定義變量或超範圍操作。

程序寫入後是否完成必要的固化操作。

如果沒有原始 QMCL 程序備份，維修難度會明顯增加。因為參數可以根據電機和機械重新設定，但設備專用的運動邏輯程序往往與機械工藝強相關，不一定能通過默認程序恢複。

八、Er-08 的推薦處理流程

處理 Er-08 時，推薦按照以下順序執行：

第一步，斷電等待。切斷主電源，等待控製器內部充電指示燈完全熄滅，確認直流母線電壓降到安全範圍後再操作。

第二步，檢查輸入電源。測量三相輸入電壓，確認電壓範圍、相間平衡、接觸器吸合、端子緊固和接地狀態。

第三步，排查幹擾。檢查同櫃接觸器、繼電器、電磁閥、製動線圈是否加裝浪湧吸收器；檢查動力線與編碼器線、通訊線是否分開布線；檢查屏蔽層接地是否正確。

第四步，嚐試故障複位。在確認運行命令已經斷開、機械處於安全狀態後，通過麵板或外部複位信號複位報警。如果複位後報警消失，應繼續觀察是否複發。

第五步，檢查參數。讀取並記錄當前參數，與原始記錄或同型號設備參數對比，確認是否被初始化。

第六步，檢查 RAM 電池。長期停放或老舊設備應測量電池電壓，必要時更換電池，但更換後仍需重新確認參數和程序。

第七步，重新寫入或恢複參數。若參數區已恢複默認值，應按設備原始調試數據重新設定，不能憑經驗隨意修改關鍵控製參數。

第八步，重新寫入 QMCL 程序。若程序丟失或異常，應使用原始備份重新下載，並完成必要的固化操作。

第九步，空載試運行。恢複後先斷開機械負載或確保機械安全，低速點動確認方向、PG 反饋、限位、抱閘、急停、報警輸出均正常。

第十步，帶載試運行。確認空載無異常後，再逐步恢複正常速度和負載，觀察電流、溫升、運行穩定性和是否再次出現 Er-08。

九、處理 Er-08 時容易犯的錯誤

第一，反複斷電重啟。若 Er-08 由幹擾瞬時觸發，斷電重啟可能暫時恢複；但若 RAM 數據已異常，反複重啟沒有意義，還可能進一步增加誤動作風險。

第二，不檢查電池直接改參數。參數丟失通常有原因，如果電池已經失效，重新設定參數後仍可能在下次斷電後丟失。

第三，忽略 QMCL 程序。很多維修人員隻熟悉普通變頻器參數，不重視 IMS-A 內部程序。對於帶有運動控製邏輯的設備，QMCL 程序比普通參數更關鍵。

第四，報警複位後直接開機運行。Er-08 可能伴隨參數初始化，電機方向、限位、抱閘邏輯都可能改變，直接運行存在機械衝擊風險。

第五，把 Er-08 誤判為功率模塊損壞。Er-08 本身並不直接說明 IGBT 損壞。除非同時存在過流、炸模塊、短路、母線異常等現象，否則不應優先更換功率模塊。

十、維修後的驗證標準

Er-08 處理完成後，不能隻以“報警消失”為合格標準，還應進行完整驗證。

首先，上電後麵板不再顯示 Er-08，且能夠進入監視和參數界麵。

其次，斷電數分鍾後再次上電，參數仍能保持，不再恢複默認值。

第三，檢查用戶參數、係統參數、I/O 定義、PG 參數、速度環和位置環參數均與設備要求一致。

第四，QMCL 程序能夠正常啟動、停止和響應外部輸入信號。

第五，低速點動時電機方向正確，編碼器反饋正常，無異常振動和嘯叫。

第六，限位、急停、抱閘、報警輸出等安全功能正常。

第七，連續運行一段時間後不再複發 Er-08，控製器溫升、輸入電源、電流和機械動作均穩定。

十一、預防 Er-08 的長期措施

為了減少 IMS-A 係列伺服控製器 Er-08 的發生，應從維護和電氣環境兩個方麵預防。

長期停用設備應定期上電，避免 RAM 掉電保護電池長期虧電。老舊設備應建立電池更換周期，尤其是關鍵設備和二手機設備，應在投入使用前檢查電池狀態。

控製櫃應保持幹燥、清潔，避免粉塵、油霧、金屬屑進入控製器。控製板上的 CMOS 器件對靜電和汙染較敏感，拆裝時應采取防靜電措施。

動力線、編碼器線、通訊線應分開布線。PG 線和通訊線應使用屏蔽雙絞線，屏蔽層按規範接地，線纜長度盡量短，避免與電機線、製動電阻線、接觸器線圈線束並行敷設。

接觸器、繼電器、電磁閥、抱閘線圈等感性負載應加裝浪湧吸收器或續流回路，防止動作瞬間的高頻幹擾進入控製器。

重要參數和 QMCL 程序應保存備份。對於使用多年、設備廠家資料不完整的生產線，應在設備正常時及時讀取參數和程序存檔。一旦 Er-08 造成程序丟失，有備份和無備份的維修難度完全不同。

十二、結論

時光科技 IMS-A 係列伺服控製器 Er-08 的核心問題是 QMCL 程序、CPU 幹擾、參數初始化或 RAM 掉電保護異常。它不是典型的電機過載、模塊過熱或編碼器斷線故障，而是控製器內部數據和程序執行層麵的報警。

正確處理 Er-08，應先判斷故障是偶發幹擾還是固定性數據異常；再檢查輸入電源、接地、控製櫃幹擾源、RAM 掉電保護電池；隨後確認參數是否初始化、QMCL 程序是否丟失或錯誤；最後進行複位、參數恢複、程序重寫和安全試運行。對於長期停用或老舊設備，RAM 電池電量不足是非常重要的排查方向。對於帶專用運動邏輯的設備，保存參數和 QMCL 程序備份，是避免停機擴大化的關鍵措施。
