菱士達LSD-A1000變頻器E16通訊異常故障解析與解決策略
一、引言
在工業自動化生產中，變頻器作為電機驅動的核心設備，其通訊功能的穩定性直接影響生產流程的連續性與數據傳輸的準確性。菱士達LSD-A1000係列變頻器憑借高性價比與穩定的性能，廣泛應用於紡織、包裝、機床等行業。然而，在實際使用中，E16通訊異常故障是該係列變頻器最常見的故障之一，約占總故障的15%~20%。該故障會導致變頻器與上位機（如PLC、工控機）之間的數據傳輸中斷，引發電機停機、生產參數無法調整等問題，嚴重影響生產效率。本文將從故障原因深度分析、解決步驟、案例驗證及預防措施等方麵，係統解析E16故障的排查與解決方法，為現場維修人員提供實用的技術指導。
二、E16故障概述
1. 故障定義與現象
根據菱士達LSD-A1000變頻器的故障手冊，E16故障代碼定義為“通訊異常”（Communication Error）。其典型故障現象包括：

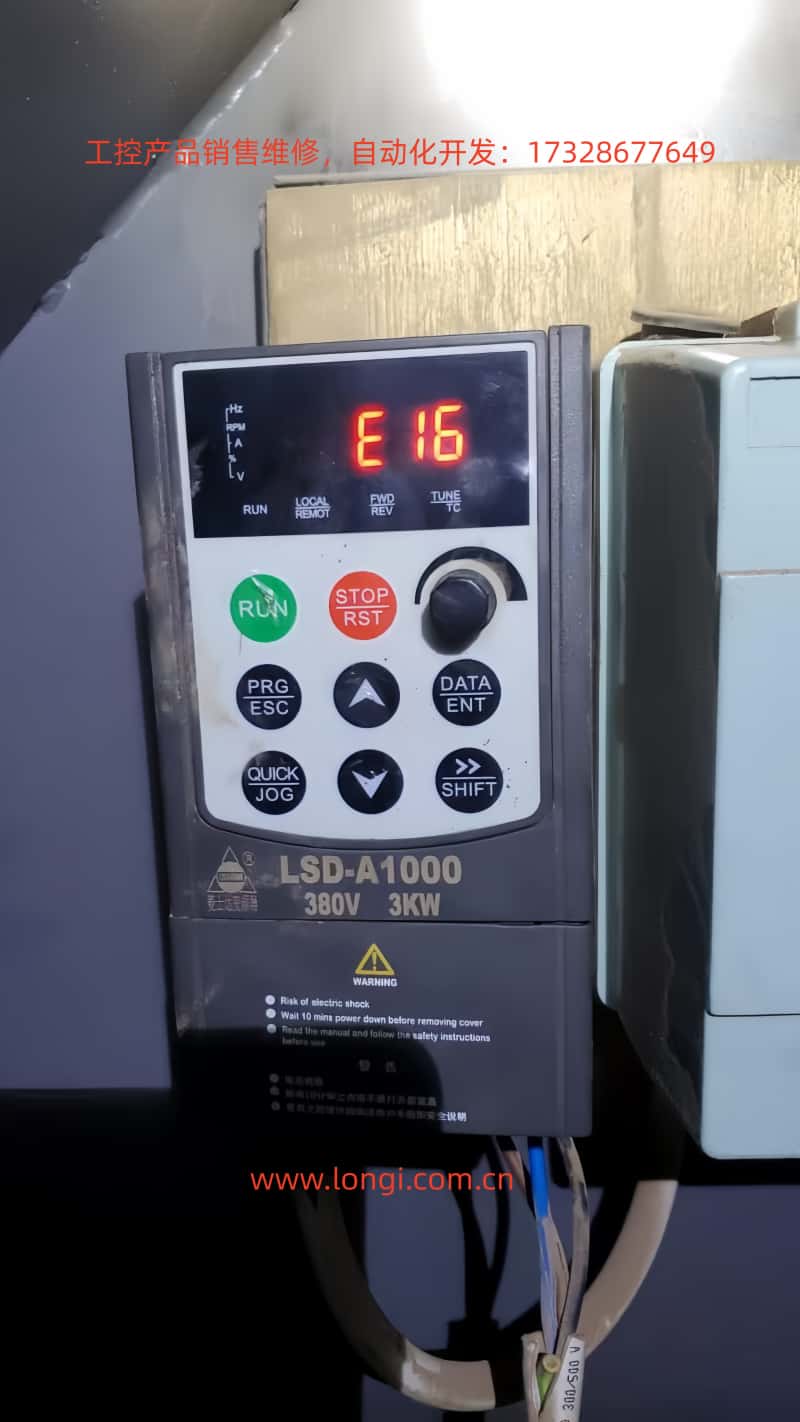

變頻器操作麵板顯示“E16”，且無法通過RUN鍵啟動電機；
上位機（如PLC）無法讀取變頻器的運行參數（如頻率、電流、電壓）；
無法通過上位機向變頻器發送控製指令（如啟動、停止、頻率調整）；
變頻器與上位機之間的通訊指示燈（如RX/TX）不閃爍或閃爍異常。
2. 故障影響
E16故障會導致生產流程中斷，若未及時解決，可能引發以下連鎖問題：
電機停機，導致生產線停滯，增加 downtime（停機時間）；
無法實時監控電機運行狀態，可能導致電機過載、過熱等二次故障；
數據傳輸中斷，影響生產數據的統計與分析（如能耗、產量）。
三、E16故障原因深度分析
根據故障手冊及現場維修經驗，E16故障的核心原因可分為三大類：上位機工作異常、通訊線路故障、通訊參數設置錯誤。以下對每類原因進行深度解析：
（一）上位機工作不正常
上位機（如PLC、工控機）是變頻器通訊的“發起端”，其工作狀態直接影響通訊的穩定性。常見的上位機異常包括：
1. 電源問題
2. 軟件故障
通訊軟件未運行：上位機的通訊軟件（如組態軟件、PLC編程軟件）未啟動或崩潰，導致無法與變頻器建立連接；
軟件參數配置錯誤：上位機軟件中的通訊參數（如波特率、數據位、停止位）與變頻器不一致，導致數據格式不匹配，無法解析信號；
軟件衝突：上位機同時運行多個通訊軟件（如同時使用Modbus和Profibus協議），導致接口資源占用，引發通訊錯誤。
3. 接口損壞
（二）通訊線不正常
通訊線是變頻器與上位機之間的“信號通道”，其連接狀態直接影響通訊質量。常見的通訊線故障包括：
1. 接線錯誤
A/B線反接：RS485通訊采用差分信號傳輸，A線（正信號）與B線（負信號）需對應連接（變頻器的A接上位機的A，變頻器的B接上位機的B）。若反接，會導致信號極性相反，變頻器無法識別上位機的指令；
未接屏蔽層：RS485通訊線的屏蔽層需單端接地（通常接變頻器側的PE端），若未接屏蔽層，會導致外界電磁幹擾（如電機啟動時的高頻噪聲）串入通訊線，引發信號錯誤；
接線鬆動：通訊線的接線端子（如變頻器的TXD/RXD端子、上位機的RS485端子）未擰緊，導致接觸不良，信號傳輸中斷。
2. 線路損壞
斷線：通訊線因拉扯、擠壓或老鼠啃咬導致內部導線斷裂，信號無法傳輸；
短路：通訊線的A/B線與電源線（如AC 220V）或地線短路，導致信號被短路，無法到達變頻器；
絕緣老化：通訊線的絕緣層因長期使用（如超過5年）老化、開裂，導致信號泄漏，通訊質量下降。
（三）通訊參數設置不正確
通訊參數是變頻器與上位機之間的“語言規則”，若參數不匹配，會導致雙方無法“對話”。菱士達LSD-A1000變頻器的通訊參數主要存儲在P0組（參數號P0.00~P0.15），常見的參數錯誤包括：
1. 通訊地址錯誤
變頻器地址與上位機地址不一致：變頻器的通訊地址（P0.01）需與上位機軟件中的從站地址一致（如變頻器設為1，上位機也需設為1）。若地址不一致，上位機無法識別變頻器，導致通訊中斷；
地址衝突：多台變頻器連接到同一上位機時，若地址重複（如兩台變頻器均設為1），會導致通訊衝突，引發E16故障。
2. 波特率錯誤
波特率不匹配：波特率（P0.02）是通訊雙方的數據傳輸速率（如9600、19200、115200 bps），需完全一致。若變頻器設為9600，上位機設為19200，會導致數據位同步錯誤，無法解析信號；
波特率超出範圍：菱士達LSD-A1000變頻器支持的波特率範圍為1200~115200 bps，若設置超出範圍（如230400 bps），會導致通訊模塊無法工作。
3. 數據位、停止位、校驗位錯誤
數據位不匹配：數據位（P0.03）是每個字符的二進製位數（如7位、8位），需與上位機一致。若變頻器設為7位，上位機設為8位，會導致字符解析錯誤；
停止位不匹配：停止位（P0.04）是字符傳輸結束後的空閑位數（如1位、2位），需與上位機一致。若變頻器設為1位，上位機設為2位，會導致字符邊界識別錯誤；
校驗位錯誤：校驗位（P0.05）是用於檢測數據傳輸錯誤的位（如無校驗、奇校驗、偶校驗），需與上位機一致。若變頻器設為偶校驗，上位機設為奇校驗，會導致校驗失敗，引發通訊中斷。
四、E16故障解決步驟與案例驗證
（一）解決步驟
E16故障的排查需遵循“從簡到繁、從外到內”的原則，依次檢查上位機、通訊線、參數設置。具體步驟如下：
步驟1：檢查上位機工作狀態
目標：確認上位機是否能正常發送/接收通訊信號。
操作方法：
檢查電源：用萬用表測量上位機的電源電壓（AC 220V），確認電壓穩定在額定值（±10%）；檢查電源接線（L、N、PE）是否正確，地線是否接地（接地電阻≤4Ω）。
檢查軟件：確認上位機的通訊軟件（如組態王、STEP 7）已啟動，且軟件中的通訊參數（波特率、數據位、停止位、校驗位）與變頻器一致；關閉不必要的軟件（如殺毒軟件、辦公軟件），避免資源占用。
檢查接口：觀察上位機的RS485接口指示燈（如RXD、TXD），若指示燈不亮，用萬用表測量接口的電源電壓（如DC 5V），確認接口電路是否正常；若接口損壞，更換RS485接口模塊。
步驟2：檢查通訊線連接狀態
目標：確認通訊線是否能正常傳輸信號。
操作方法：
斷電檢查：關閉變頻器與上位機的電源，避免觸電；
檢查接線：對照變頻器的接線圖（如圖1所示），確認通訊線的A/B線連接正確（變頻器的TXD接上位機的RXD，變頻器的RXD接上位機的TXD）；檢查屏蔽層是否單端接地（接變頻器側的PE端）；擰緊接線端子，避免鬆動。
檢測線路通斷：用萬用表的通斷檔測量通訊線的A/B線（變頻器側與上位機側），確認線路無斷線；測量A/B線與電源線、地線之間的絕緣電阻（用兆歐表，≥1MΩ），確認無短路。
更換通訊線：若線路損壞（如斷線、絕緣老化），更換同規格的RS485通訊線（如2×1.5mm²屏蔽線）。
步驟3：檢查並修正通訊參數設置
目標：確認變頻器的通訊參數與上位機一致。
操作方法：
讀取變頻器參數：通過變頻器的操作麵板讀取P0組參數（如表1所示），或用變頻器的專用軟件（如LSD-Config）連接變頻器讀取參數；
對比上位機參數：將變頻器的參數與上位機軟件中的參數對比，找出不一致的參數；
修改參數：通過操作麵板修改變頻器的參數（步驟如下），或用專用軟件修改後下載到變頻器；
按“PRG”鍵進入參數設置模式；
用“↑/↓”鍵選擇P0組參數（如P0.01）；
用“DATA/ENT”鍵進入參數修改界麵；
用“↑/↓”鍵調整參數數值，用“SHIFT”鍵切換參數位；
按“DATA/ENT”鍵保存參數，按“ESC”鍵退出。
（二）案例驗證

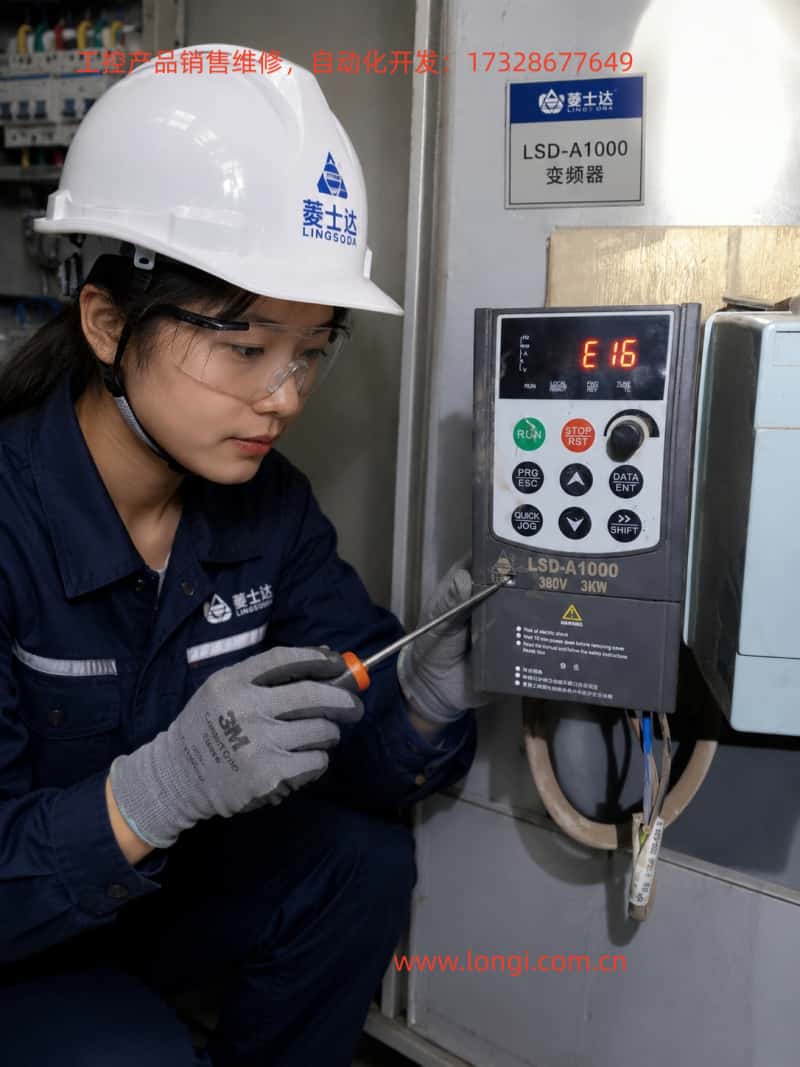

案例背景：某紡織廠的一台菱士達LSD-A1000-3KW變頻器（控製一台紡織機電機）出現E16故障，導致紡織機停機，影響生產。
排查過程：
檢查上位機：上位機（工控機）的電源電壓為AC 220V（穩定），通訊軟件（組態王）已啟動，軟件中的參數（波特率9600、數據位8、停止位1、校驗位偶）與變頻器手冊一致；接口指示燈（RXD、TXD）閃爍正常，初步判斷上位機無問題。
檢查通訊線：斷電後，檢查通訊線接線，發現變頻器的TXD（A線）接了上位機的RXD（B線），變頻器的RXD（B線）接了上位機的TXD（A線），A/B線反接；重新接線後，通電測試，仍顯示E16。
檢查參數設置：用操作麵板讀取變頻器的P0組參數，發現P0.02（波特率）設置為9600，而上位機軟件中的波特率設置為19200，波特率不匹配；修改變頻器的P0.02為19200，保存參數後，E16故障消除，變頻器與上位機通訊正常。
五、E16故障預防措施與維護建議
為避免E16故障的發生，需定期對變頻器的通訊係統進行維護，具體措施如下：
（一）定期檢查通訊線連接
每月檢查：每月檢查一次通訊線的接線狀態，確認A/B線連接正確、屏蔽層接地良好、接線端子無鬆動；
每季度檢測：每季度用萬用表測量通訊線的通斷與絕緣電阻，確保線路無損壞；
每年更換：若通訊線使用超過3年，建議更換新的RS485屏蔽線，避免絕緣老化引發故障。
（二）定期校驗通訊參數
參數備份：首次調試變頻器時，備份P0組的通訊參數（如用專用軟件導出），避免參數丟失；
定期核對：每半年核對一次變頻器與上位機的通訊參數（波特率、數據位、停止位、校驗位、地址），確保一致；
修改記錄：若修改過通訊參數，需記錄修改時間、修改人及修改內容，避免誤操作。
（三）保持上位機穩定運行
定期重啟：每周重啟一次上位機，清除軟件緩存，避免軟件衝突；
更新軟件：及時更新上位機的通訊軟件（如組態王的補丁），修複軟件漏洞；
避免過載：上位機需安裝在通風良好的環境中，避免高溫導致硬件損壞；不要在上位機上運行無關軟件（如遊戲、視頻），避免CPU過載。
（四）建立故障台賬
記錄故障：對E16故障的發生時間、故障現象、排查過程、解決方法進行記錄，建立故障台賬；
分析趨勢：定期分析故障台賬，找出故障的高頻原因（如A/B線反接、波特率設置錯誤），製定針對性的預防措施；
培訓員工：對操作員工進行培訓，告知E16故障的常見原因與簡單排查方法（如檢查接線、重啟變頻器），減少故障停機時間。
六、結論
菱士達LSD-A1000變頻器的E16通訊異常故障，本質是變頻器與上位機之間的信號傳輸中斷，其核心原因包括上位機工作異常、通訊線故障、參數設置錯誤。解決該故障的關鍵是全麵排查，從上位機到通訊線再到參數設置，逐步縮小故障範圍。通過本文的案例驗證與步驟指導，現場維修人員可快速定位E16故障的原因，並采取有效的解決措施。
此外，預防E16故障的發生更為重要。通過定期檢查通訊線連接、校驗參數、保持上位機穩定運行，可有效降低E16故障的發生率，提高生產效率。在工業自動化生產中，變頻器的通訊穩定性直接影響生產流程的連續性，因此需重視通訊係統的維護與管理，確保變頻器與上位機之間的“對話”暢通無阻。
附錄：菱士達LSD-A1000變頻器P0組通訊參數表
