ABB ACS510 變頻器 F0009 / MOT TEMP 電機過溫故障的成因分析與現場排除方法

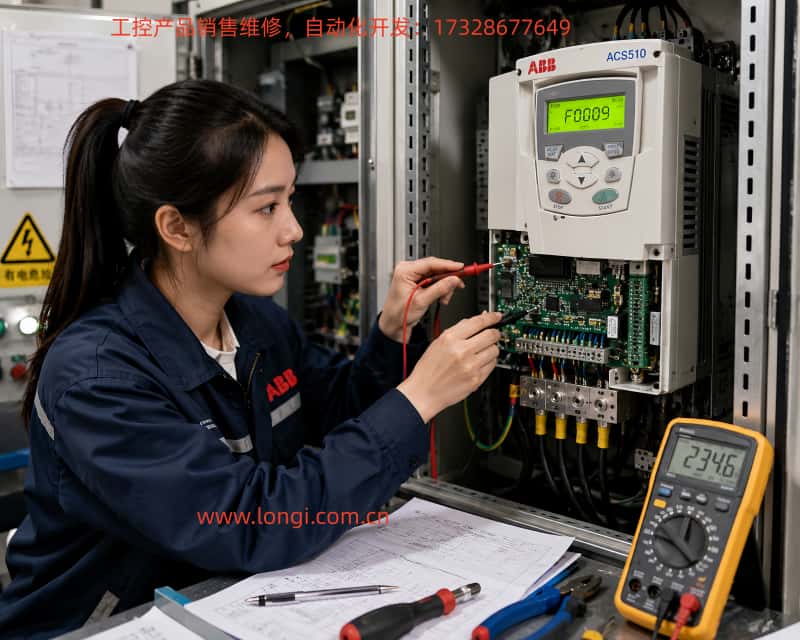

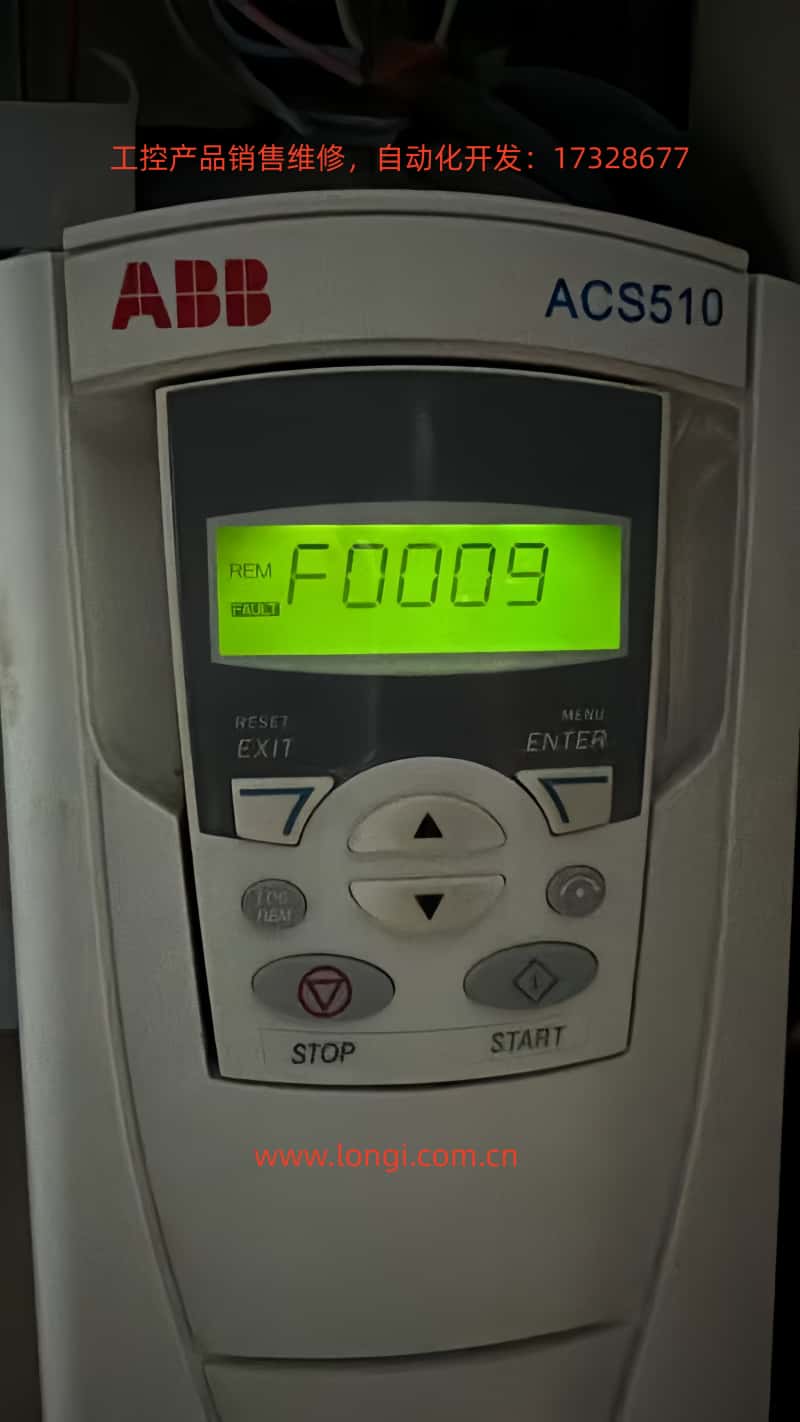

ABB ACS510 是風機、水泵、恒壓供水、通風空調、循環泵、輸送設備等場合常見的一款低壓交流變頻器。在實際維修和現場服務中，ACS510 麵板顯示 F0009 或故障表中對應 9 MOT TEMP / 電機過溫，是非常典型的一類保護故障。根據 ACS510 用戶手冊，9 號故障 MOT TEMP 的含義是：電機過熱，基於傳動的估算或溫度反饋信號；處理方向包括檢查電機是否過載、調整用於估算的參數 3005～3009、檢查溫度傳感器和參數組 35 的參數設置。

這類故障容易被誤判。很多現場人員看到變頻器報警，就直接認為“變頻器壞了”或者“驅動板有問題”，實際上 F0009 的判斷對象主要是電機熱狀態，而不是變頻器自身散熱器溫度。ACS510 自身過溫通常對應傳動過溫、散熱器過溫等故障或報警，而 F0009 更偏向電機側，包括電機真實過熱、負載過重、低頻散熱不足、電機銘牌參數錯誤、熱模型參數設置不合理、外接溫度傳感器異常等。

因此，處理 ACS510 F0009 故障時，不能簡單複位繼續運行，也不能一開始就拆機維修變頻器。正確方法應該是從電機實際溫度、運行電流、機械負載、電機參數、熱保護模型、溫度傳感器回路幾個方向逐層排查。

一、F0009 故障的本質：電機熱保護動作

ACS510 對電機過溫的判斷一般有兩種來源。

第一種是變頻器內部熱模型估算。變頻器根據電機額定電流、運行電流、運行頻率、運行時間、負載曲線等參數，計算電機溫升。當計算出的熱狀態達到保護閾值時，先可能出現電機過溫報警，繼續發展後觸發 F0009 故障停機。

第二種是外部溫度反饋信號。如果電機內置 PTC、PT100、熱敏電阻或其他溫度檢測元件，並且 ACS510 的參數組 35 啟用了電機溫度測量功能，那麽變頻器會根據溫度反饋判斷電機是否過熱。此時溫度傳感器本身、接線、參數類型選擇、模擬輸入設置都可能影響判斷結果。

這也是為什麽同樣顯示 F0009，現場原因可能完全不同。有些是真正電機過熱，有些是負載過重，有些是參數誤設，有些是傳感器斷線，有些則是二手機或維修後參數混亂造成的誤報警。

二、F0009 與變頻器本體過溫不能混為一談

現場經常有人把 F0009 理解為“ACS510 變頻器過熱”。這個理解不準確。

ACS510 的 F0009 是電機過溫。也就是說，變頻器認為電機熱狀態異常，而不是一定表示變頻器散熱器溫度過高。變頻器自身過溫時，排查重點通常是變頻器風扇、散熱器積塵、櫃內溫度、通風空間、安裝方向、環境溫度等。而 F0009 雖然也可能與環境溫度有關，但重點仍然要回到電機和負載上。

當然，電機過載時，變頻器本身也會發熱，櫃內溫度也可能上升；但維修邏輯不能倒置。F0009 出現後，應優先確認電機實際是否過熱，而不是馬上拆變頻器主板。

三、第一步：確認電機是否真實過熱

處理 F0009 的第一件事，是確認電機是否真的熱。

現場應使用紅外測溫儀或接觸式溫度計檢查以下位置：

電機機殼中部、前後端蓋、前後軸承位置、接線盒附近、電機尾部風扇罩、負載端聯軸器或皮帶輪、減速機或泵體軸承位置。

如果電機外殼溫度明顯偏高，軸承位置燙手，伴隨焦味、絕緣味、風扇端熱風明顯，說明 F0009 很可能是真實過溫保護。此時不能隻按 RESET 複位，更不能強製屏蔽保護繼續運行。否則輕則電機絕緣老化，重則燒毀繞組、損壞電纜，甚至造成機械事故。

如果電機實際隻是溫熱，運行時間也不長，但 ACS510 很快報 F0009，則要重點懷疑電機參數、熱模型參數、溫度傳感器或信號輸入設置問題。

四、第二步：檢查運行電流是否超過電機額定電流

電機過熱最常見的直接原因是過載。變頻器輸出電流長期高於電機銘牌額定電流，電機發熱是必然結果。

現場需要同時做兩件事：

一是查看 ACS510 麵板顯示的輸出電流。
二是用鉗形表測量電機三相實際電流。

重點比較以下數據：

電機銘牌額定電流、變頻器顯示電流、鉗形表測得三相電流、三相電流是否平衡、啟動瞬間電流是否過大、加載後電流是否持續上升。

如果電機銘牌額定電流為 20A，而運行時長期達到 24A、26A，甚至更高，那麽 F0009 是合理保護。此時即使變頻器複位後能運行，過一段時間仍會再次跳閘。

如果三相電流明顯不平衡，例如 A 相 18A、B 相 24A、C 相 19A，則要檢查電機繞組、電纜接頭、接觸器觸點、輸出端子、接地故障、繞組局部短路等問題。

如果變頻器顯示電流與鉗形表差異很大，則要確認鉗形表測量位置是否正確，輸出側是否有幹擾，變頻器參數是否異常，必要時再懷疑電流檢測回路問題。

五、第三步：檢查機械負載是否變重或卡滯

F0009 很多時候不是電氣問題，而是機械負載問題。

常見場景包括：

風機葉輪積灰、風道堵塞、風門開度異常、軸承缺油、葉輪刮殼、皮帶過緊、聯軸器不同心、水泵堵塞、閥門開度不合理、泵內有異物、減速機缺油、輸送帶阻力過大、物料卡滯、機械改造後負載增加。

變頻器不會知道機械端到底發生了什麽，它隻能看到電機電流變大、溫升模型累積增加。當機械負載變重後，電機長時間處於高電流狀態，最終就會觸發 F0009。

現場判斷機械問題有幾個有效方法：

空載脫開電機運行，觀察電流是否明顯下降；手動盤車檢查負載是否沉重；檢查軸承溫度和噪音；檢查風機、水泵、減速機是否有異常振動；對比故障前後的工況變化，例如閥門、風門、壓力、流量、物料量是否改變。

如果脫開負載後電機運行正常、不再過熱，說明問題不在 ACS510，而在機械負載端。

六、第四步：檢查低頻長期運行導致的散熱不足

變頻器應用中，一個經常被忽略的問題是：普通異步電機在低頻運行時，自帶風扇散熱能力會顯著下降。

普通電機尾部風扇與電機軸同速。當變頻器讓電機長期運行在 10Hz、15Hz、20Hz 時，電機轉速低，風扇風量大幅下降。即使電流沒有明顯超過額定值，電機也可能因為散熱不足而慢慢升溫。

風機、水泵類負載有時電流隨轉速下降而下降，問題不明顯；但恒轉矩負載、輸送設備、攪拌設備、擠壓設備、提升設備在低頻下仍可能需要較大轉矩，電機發熱會非常明顯。

處理方法包括：

提高最低運行頻率；避免長時間低速大轉矩運行；給電機加獨立強冷風機；更換變頻專用電機；降低負載；優化機械傳動比；檢查電機風道和散熱片是否堵塞。

如果客戶反饋“以前冬天不報，現在夏天經常報”，或者“低速運行幾個小時後報”，低頻散熱不足和環境溫度上升就是重點懷疑對象。

七、第五步：核對 9905～9909 電機銘牌參數

ACS510 的電機熱模型不是憑空計算的，它依賴電機銘牌參數。如果電機參數輸入錯誤，熱保護判斷就會偏差。

重點核對以下參數：

9905 電機額定電壓
應與電機銘牌一致，例如 380V、400V、415V 等。不要隻看變頻器輸入電壓，要看電機銘牌電壓。

9906 電機額定電流
這是最關鍵參數。必須按照電機銘牌額定電流填寫，不能按變頻器額定電流填寫，也不能隨便估算。如果 9906 設置得過小，變頻器會認為電機更容易過載，從而提前報 F0009。

9907 電機額定頻率
國內常見為 50Hz，也有部分進口設備為 60Hz。頻率設置錯誤會影響電機模型和運行性能。

9908 電機額定轉速
應按銘牌填寫，例如 1450rpm、1470rpm、2900rpm 等。不要隨便填同步轉速 1500rpm 或 3000rpm。

9909 電機額定功率
按銘牌功率填寫，例如 7.5kW、11kW、15kW 等。

如果現場更換過電機、變頻器恢複過出廠設置、使用過參數拷貝、買的是二手變頻器、維修過控製板，那麽 9905～9909 必須重新核對。很多 F0009 誤報警就是因為變頻器參數仍然保留上一台電機的數據。

例如，原設備使用 7.5kW 電機，後來換成 11kW 電機，但 9906 仍然是原 7.5kW 電機電流，變頻器自然會頻繁認為電機過熱。

八、第六步：檢查 3005～3009 電機熱保護參數

根據 ACS510 手冊，F0009 的處理方向之一就是調整用於估算的參數 3005～3009。這裏是電機熱保護邏輯的核心區域。

3005 MOT THERM PROT：電機過熱保護

該參數定義電機過熱時變頻器如何動作。通常有不動作、故障、報警等方式。正常工業現場不建議隨便關閉電機熱保護。關閉保護雖然可以暫時不跳閘，但會失去對電機的熱保護能力，風險很大。

更合理的方法是先確認電機實際溫度和運行電流。如果電機確實不過熱，再根據實際工況調整熱模型參數，而不是直接屏蔽保護。

3006 MOT THERM TIME：電機溫升時間

這個參數相當於電機熱模型中的熱時間常數。設置過小，變頻器會認為電機升溫很快，容易提前報警或跳閘；設置過大，則可能保護滯後。對於不同功率、不同結構、不同冷卻方式的電機，熱時間常數並不完全一樣。

3007～3009：電機負載曲線相關參數

這些參數與低速區域允許負載、負載曲線、拐點等相關。如果普通電機長期低頻運行，但參數設置不符合實際散熱條件，熱模型可能與真實情況偏差較大。

在實際維修中，如果確認電機溫度正常、電流正常、機械無卡滯，但運行一段時間後仍報 F0009，可以檢查 3005～3009 是否被人為改過。尤其是二手機、別人調試過的設備、現場多次改參數的設備，30 組參數很容易混亂。

九、第七步：檢查參數組 35 與溫度傳感器回路

如果電機安裝了溫度傳感器，ACS510 可能通過溫度反饋判斷電機過溫。此時要檢查參數組 35 的設置。

常見問題包括：

電機沒有接 PTC 或 PT100，但參數組 35 被啟用了；傳感器類型設置錯誤；傳感器線斷路；端子鬆動；屏蔽接地不良；模擬輸入被幹擾；傳感器阻值異常；電機接線盒內溫度線接錯；維修後端子沒有恢複。

判斷方法是先確認現場到底有沒有電機溫度傳感器。如果沒有，就要檢查參數組 35 是否不應該啟用。如果有，則測量傳感器阻值和線路通斷，同時核對 ACS510 參數設置與傳感器類型是否一致。

溫度傳感器故障的特點是：電機實際不熱，但變頻器仍然報電機過溫；或者剛上電、剛啟動不久就報警；或者晃動接線、打開接線盒後故障狀態變化。

十、第八步：區分 F0009 與 2010 電機過溫報警

ACS510 中，電機過溫可能先以報警形式出現，例如 2010 MOT OVERTEMP；如果溫度估算或反饋繼續惡化，則變成 F0009 故障停機。

這點對現場判斷很有價值。

如果客戶說“先報警，運行一段時間後停機”，通常說明熱狀態是逐步累積的，更像過載、散熱不足、熱模型設置不當。

如果客戶說“一啟動馬上 F0009”，則更應重點檢查參數、溫度傳感器回路、控製板輸入檢測、參數組 35 誤設等。

如果客戶說“複位後能運行一段時間，越到下午越容易跳”，則環境溫度、櫃內散熱、負載變化、低頻運行時間是重點。

十一、現場標準排查流程

針對 ACS510 F0009，建議按以下流程執行。

第一步，記錄故障信息。記錄麵板顯示代碼、故障發生時間、運行頻率、輸出電流、輸出電壓、負載狀態、環境溫度、是否剛啟動或運行一段時間後發生。

第二步，檢查電機實際溫度。用測溫儀測電機外殼、軸承、風扇端、負載端。如果電機明顯過熱，先處理散熱和負載，不要急著改參數。

第三步，測量三相電流。比較變頻器顯示電流和鉗形表電流，檢查是否超過電機銘牌額定電流，檢查三相是否平衡。

第四步，檢查機械負載。脫開負載或降低負載試運行，確認是否因泵、風機、皮帶、減速機、軸承、物料卡滯造成電流升高。

第五步，核對電機銘牌參數。重點檢查 9905～9909，特別是 9906 電機額定電流。

第六步，檢查 3005～3009。確認電機熱保護方式、熱時間常數、低速負載曲線是否適合現場工況。

第七步，檢查參數組 35。如果使用溫度傳感器，檢查傳感器和接線；如果沒有使用溫度傳感器，確認相關功能沒有被錯誤啟用。

第八步，觀察複位後的運行趨勢。複位後不要直接滿負載長期運行，應先短時間試機，觀察電流和溫升曲線。

第九步，必要時做絕緣測試。斷開變頻器輸出端，使用合適等級的兆歐表檢查電機和電機電纜對地絕緣，避免電機絕緣問題引起異常發熱或其他連帶故障。

十二、真實過熱時的處理方案

如果確認電機真實過熱，處理重點不是改參數，而是消除發熱原因。

電流過大時，要降低負載或檢查機械卡滯。
軸承發熱時，要更換軸承、加油或校正同心度。
風扇損壞時，要更換電機風扇或風罩。
散熱片積灰時，要清理電機外殼和風道。
長期低頻運行時，要加裝獨立風機或更換變頻電機。
電機選型偏小時，要更換更大功率電機或優化傳動機構。
環境溫度過高時，要改善通風、增加櫃體散熱或降低運行負荷。
電機絕緣老化時，要維修或更換電機。

真實過熱時，如果隻是把 3005 改成不動作，短期可能不跳閘，但電機風險會明顯增加。這種做法不適合作為正式維修方案。

十三、誤報警時的處理方案

如果確認電機不熱、電流正常、負載正常，就要考慮誤報警。

誤報警常見原因包括：

9906 設置過小；電機功率參數與實際不一致；3006 熱時間常數過小；3007～3009 低速負載曲線設置不合理；參數組 35 錯誤啟用；溫度傳感器斷線；模擬輸入幹擾；控製板參數存儲異常；二手機參數混亂。

處理時建議先備份原參數，再逐項核對，不要盲目恢複出廠。因為 ACS510 很多現場應用涉及外部端子控製、PID、恒壓供水、PFC 多泵控製、模擬量給定、繼電器輸出等功能，直接恢複出廠可能導致設備不能正常控製。

如果必須恢複參數，應先記錄 99 組電機數據、10 組控製命令、11 組給定選擇、13 組模擬輸入、14 組繼電器輸出、30 組故障功能、35 組溫度測量、40 組 PID、81 組 PFC 等關鍵參數。

十四、維修人員容易犯的幾個錯誤

第一，看到 F0009 就判斷變頻器壞。
這是錯誤的。F0009 主要指電機過溫或電機熱模型過溫，優先查電機和負載。

第二，反複複位繼續運行。
如果電機真實過熱，反複複位會加速燒毀電機。

第三，直接關閉 3005 電機熱保護。
這隻能掩蓋問題，不能解決問題。除非現場有獨立可靠的電機熱保護係統，否則不建議關閉。

第四，隻看變頻器電流，不測實際三相電流。
變頻器顯示值有參考意義，但維修判斷最好結合鉗形表實測。

第五，隻查電氣，不查機械。
很多電機過熱來自機械端，例如軸承、泵、風機、皮帶、減速機。

第六，換電機後不改參數。
電機換了，9905～9909 必須重新核對，否則熱保護很容易誤判。

第七，忽略低頻散熱問題。
普通電機長期低速運行，是變頻器應用中非常常見的過熱原因。

十五、維修報價與責任判斷思路

如果客戶報 ACS510 F0009，維修人員報價前要謹慎。因為故障不一定在變頻器內部。

如果現場檢查發現電機溫度高、電流大、負載重，那麽維修重點是現場工況和電機，不應直接按變頻器維修報價。

如果檢查發現參數錯誤，隻需要重新調試參數，屬於調試服務。

如果檢查發現溫度傳感器斷線或接錯，屬於外圍線路維修。

隻有在電機不熱、電流正常、參數正確、傳感器正常，但變頻器仍然誤報 F0009，才考慮 ACS510 控製板、模擬輸入檢測、電流檢測、參數存儲或主控電路異常。此時才進入變頻器硬件維修範圍。

十六、一個典型案例分析

某現場使用 ACS510 控製一台水泵。設備夏季頻繁出現 F0009，冬季很少出現。客戶認為變頻器老化，要求更換驅動板。

現場檢查發現，變頻器輸出電流接近電機銘牌額定電流，但沒有明顯超過；電機外殼溫度偏高；水泵運行頻率長期在 18Hz 左右；電機為普通自冷電機，沒有獨立風機；泵房通風較差，夏季環境溫度高。

這種情況並不是變頻器硬件故障，而是低頻長期運行疊加環境溫度升高造成電機散熱不足。處理方案應為：清理電機散熱片，改善泵房通風，適當提高最低頻率，必要時加裝獨立冷卻風機，同時核對 9906 和 3005～3009 參數。處理後故障通常可以明顯減少。

另一個案例中，客戶更換了一台更大功率電機，但 ACS510 參數仍保留原小電機額定電流。設備運行十幾分鍾後報 F0009。重新按新電機銘牌設置 9905～9909 後，故障消失。這類問題屬於參數不匹配，不是電機壞，也不是變頻器壞。

十七、結論

ABB ACS510 顯示 F0009 / 9 MOT TEMP / 電機過溫 時，正確理解是：變頻器判斷電機熱狀態異常，判斷依據可能來自內部熱模型，也可能來自外部溫度反饋。該故障的核心排查方向是電機實際溫度、運行電流、機械負載、低頻散熱、電機銘牌參數、3005～3009 熱保護參數以及參數組 35 溫度檢測設置。

現場處理時應堅持一個原則：先確認是否真實過熱，再判斷是否誤報警；先查電機和負載，再查參數；最後才考慮變頻器硬件故障。

如果電機真實過熱，必須處理負載、散熱、軸承、風機、環境和選型問題。如果電機不熱而變頻器報 F0009，則重點檢查 9905～9909、3005～3009、參數組 35 和溫度傳感器線路。隻有這些都排除後，才有理由懷疑 ACS510 控製板或檢測電路異常。

這個故障看似隻是一個代碼，實際背後涉及電機熱模型、變頻器保護邏輯、機械負載狀態、低頻冷卻能力和現場參數管理。維修人員如果按照係統化流程排查，通常可以快速判斷問題邊界，避免誤換變頻器、誤修控製板，也能防止因強行複位導致電機燒毀。
