| GE Fanuc Series O-TT 雙通道數控車床 “BELL WASH OUT OF POSITION” 報警的故障機理、診斷思路與維修方法 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 發布時間:2026-05-07 09:21:41 | 瀏覽量：155 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GE Fanuc Series O-TT 雙通道數控車床 “BELL WASH OUT OF POSITION” 報警的故障機理、診斷思路與維修方法一、故障現象概述在一台采用 GE Fanuc Series O-TT 係統的雙刀塔、雙通道數控車床上，操作界麵顯示 OPERATOR MESSAGE，報警內容中可以看到： NO. 2056 同時畫麵上還出現類似： HEAD1 : 0119 N0000 這類信息表明，該機床不是單通道普通車床，而是帶有 HEAD1 / HEAD2 或雙通道控製結構的數控車床。GE Fanuc Series O-TT 屬於較早期的 Fanuc 車床係統，常用於雙刀塔、雙主軸、上下刀塔、雙工位或複雜自動化車削設備。屏幕中的報警不是典型的 Fanuc 伺服報警，也不是 CNC 係統主板報警，而是機床廠家通過 PMC 梯形圖定義的 操作員信息報警。 報警文字 BELL WASH OUT OF POSITION 可以理解為： Bell Wash 清洗機構不在正確位置 這裏的 Bell Wash 不是 Fanuc 標準術語，也不是普通冷卻液泵報警，更不能簡單理解為主軸冷卻故障。它更可能是機床製造商給某個清洗機構、噴淋罩、清洗臂或衝洗裝置起的名稱。由於報警文字中明確出現 OUT OF POSITION，所以問題的核心不是“清洗液溫度”“主軸冷卻不足”或“冷卻泵壞了”，而是某個與清洗裝置有關的運動機構沒有處於 PMC 要求的位置。 在雙通道車床中，這類報警非常常見。因為雙刀塔、雙主軸和自動化外圍裝置較多，機床廠家會在 PMC 裏設置大量互鎖條件。隻要某個氣缸、擋板、噴嘴、清洗罩、門鎖、卡盤、尾座或機械手沒有到位，CNC 就會通過操作員信息提醒操作者。BELL WASH OUT OF POSITION 就屬於典型的外圍機構位置互鎖報警。
二、GE Fanuc Series O-TT 雙通道係統的特點要理解這個報警，必須先了解 GE Fanuc Series O-TT 係統的設備背景。 Fanuc O-TT 中的 TT 通常代表適用於雙通道或雙刀塔車削控製的係統結構。這類機床可能具備以下特征：
與普通單刀塔車床相比，雙通道車床的報警診斷更複雜。因為同一個外圍裝置可能與兩個通道同時存在互鎖關係。例如某個清洗罩沒有退回，可能不隻影響當前通道，還可能禁止另一個刀塔移動、禁止主軸啟動、禁止自動循環或禁止換刀動作。 因此，看到 HEAD1 和 HEAD2 信息時，維修人員不能隻按普通單通道車床思路處理。需要考慮：
|
| 機構狀態 | 可能的傳感器信號 |
|---|---|
| Bell Wash 退回原位 | Home / Retract sensor ON |
| Bell Wash 伸出清洗位置 | Forward / Wash position sensor ON |
正常情況下，PMC 會要求這兩個信號符合一定邏輯。例如：
| 狀態 | 原位傳感器 | 伸出傳感器 |
|---|---|---|
| 退回原位 | ON | OFF |
| 伸出到位 | OFF | ON |
| 中間位置 | OFF | OFF |
| 邏輯異常 | ON | ON |
如果係統要求 Bell Wash 退回原位，但原位傳感器沒有 ON，就會報 OUT OF POSITION。
如果係統要求 Bell Wash 伸出到清洗位置，但伸出傳感器沒有 ON，也可能報 OUT OF POSITION。
如果兩個傳感器同時 ON，PMC 也可能認為機構狀態矛盾，從而報警。
這類報警不是 CNC 插補運算產生的，而是典型的 PMC 互鎖判斷。也就是說，故障方向應放在：
外圍機構是否真的到位；
氣缸或液壓缸是否動作；
電磁閥是否換向；
位置傳感器是否正確；
輸入信號是否進入 PMC；
PMC 梯形圖是否等待某個條件。
同一台或同類機床之前可能出現過卡盤夾爪傳感器類報警，例如卡盤夾緊/鬆開檢測異常。這次 BELL WASH OUT OF POSITION 與卡盤報警不是同一個部件，但故障性質非常相似。
兩者都屬於外圍機構位置確認問題：
| 對比項目 | 卡盤夾爪傳感器報警 | Bell Wash 位置報警 |
|---|---|---|
| 報警對象 | 卡盤夾緊/鬆開機構 | 清洗罩/清洗臂/噴淋機構 |
| 控製係統 | PMC 梯形圖 | PMC 梯形圖 |
| 典型信號 | 卡盤夾緊、鬆開確認 | Bell Wash 原位、伸出確認 |
| 常見執行元件 | 液壓油缸、卡盤拉管 | 氣缸、液壓缸、電磁閥 |
| 常見檢測元件 | 接近開關、行程開關 | 接近開關、行程開關 |
| 常見故障 | 傳感器偏位、液壓不到位、線斷 | 機構卡住、氣壓不足、傳感器異常 |
| 風險 | 主軸夾緊安全 | 機構幹涉、循環互鎖、刀塔運動安全 |
這說明該類舊款雙通道車床的外圍機構較多，故障診斷不能隻盯著 Fanuc 係統本體。大量問題來自機床廠家設計的液壓、氣動、限位檢測和安全互鎖係統。
最直接的原因是機構本身沒有處於 PMC 要求的位置。比如清洗罩、清洗臂、噴嘴、擋板或氣缸推杆卡在中間位置。
常見原因包括：
鐵屑堆積導致機構卡住；
冷卻液汙泥結塊；
噴嘴支架變形；
清洗罩碰到工件或卡盤；
氣缸杆彎曲；
導向杆缺油或生鏽；
連接杆鬆脫；
機械限位位置改變；
維修後機構未正確複位；
防護罩變形幹涉運動。
這類問題的特點是，傳感器可能沒有損壞，線路也可能正常，但機構沒有真正走到感應位置。因此維修人員必須先看實物動作，而不是一開始就更換電氣元件。
很多清洗機構采用氣缸驅動，因為它動作快、結構簡單、適合輕載往複運動。若氣壓不足，氣缸可能隻能移動一部分，無法完全伸出或退回。
氣動係統問題包括：
總氣源壓力低；
機床調壓閥設定過低；
氣源閥未完全打開；
氣管脫落；
氣管折彎堵塞；
氣缸密封損壞漏氣；
電磁閥漏氣；
節流閥調整過小；
消音器堵塞；
油水分離器堵塞；
氣缸內部磨損。
如果報警出現在開機後、長時間停機後、氣源剛恢複後，或者其他氣動機構也動作不良，就應優先檢查氣壓。
氣壓不足會造成非常典型的現象：機構看起來“動了”，但沒有到位。操作者可能誤以為機構已經動作完成，但傳感器沒有檢測到終點位置，所以 PMC 仍然報警。
Bell Wash 機構通常由 PMC 輸出點控製電磁閥。電磁閥不動作，氣缸或液壓缸就不會動作。
電磁閥故障包括：
線圈燒壞；
線圈無電壓；
插頭鬆動；
閥芯卡滯；
閥體內部汙染；
手動按鈕卡住；
輸出繼電器損壞；
PMC 輸出點無動作；
保險絲熔斷；
24V 電源異常。
現場判斷電磁閥是否動作，可以從幾個方麵入手：
看線圈指示燈是否亮；
聽是否有“哢噠”換向聲；
測量線圈兩端電壓；
手動按電磁閥機械按鈕；
觀察氣缸是否動作；
檢查閥體排氣口是否有氣流變化。
如果手動按閥後 Bell Wash 能正常動作，說明氣源、氣缸和機械機構大體可用，故障可能在電氣輸出或 PMC 控製。
如果手動按閥也不動作，則重點查氣源、閥體、氣缸和機械卡滯。
Bell Wash 機構一般會有一個或多個位置傳感器。常見傳感器包括：
電感式接近開關；
磁性氣缸開關；
機械行程開關；
光電開關；
微動開關。
在機床環境中，接近開關或行程開關長期受到油汙、振動、冷卻液、鐵屑和人工碰撞影響，位置容易變化。傳感器偏位後，機構即使實際到位，傳感器也可能無法感應到。
典型表現：
機構動作正常；
報警偶爾出現；
傳感器 LED 不穩定；
手動輕推機構後報警消失；
調整傳感器距離後恢複；
機器振動時報警更明顯。
這種情況處理起來通常不複雜，但要求維修人員找到正確的傳感器，並調整到可靠感應位置。調整後必須反複動作測試，不能隻看一次報警消失。
傳感器本體損壞也是常見原因。尤其是舊機床，傳感器外殼可能被冷卻液腐蝕，電纜根部老化，內部電子元件失效。
常見表現：
有 24V 供電，但傳感器無輸出；
LED 不亮；
LED 常亮不滅；
輸出電壓不隨機構動作變化；
電纜晃動時信號跳變；
傳感器頭部被撞裂；
傳感器被鐵屑覆蓋嚴重。
更換傳感器時需要注意電氣類型，不能隻按外觀替換。必須確認：
DC24V 供電；
NPN 或 PNP 輸出；
常開或常閉；
兩線、三線或四線；
感應距離；
螺紋規格；
安裝方式；
防油、防水等級；
接線顏色和原機圖紙是否一致。
如果傳感器類型換錯，可能導致報警邏輯反向，甚至出現更隱蔽的間歇性故障。
在舊款 Fanuc 機床上，外圍信號線路故障非常常見。Bell Wash 機構通常位於加工區附近，周圍有冷卻液、鐵屑和油汙，線纜容易被汙染、腐蝕或拉扯。
線路問題包括：
傳感器電源線斷線；
輸出線斷線；
0V 公共端接觸不良；
航空插頭進水進油；
端子排鬆動；
中間繼電器觸點氧化；
I/O 模塊接插件鬆動；
線號被改動；
維修後接線錯誤；
屏蔽線或保護套破損。
判斷線路故障的關鍵是比較三個位置的信號：
傳感器本體 LED；
傳感器輸出線電壓；
Fanuc PMC 診斷中的 X 輸入狀態。
如果傳感器 LED 變化，但 PMC 輸入不變化，通常說明信號沒有傳到 CNC I/O。此時應沿著線路逐點測量，而不是繼續調整機構。
如果傳感器、線路、電磁閥和機構都正常，但係統仍然報警，就要考慮 I/O 模塊或 PMC 邏輯相關問題。
可能情況包括：
輸入點損壞；
輸出點損壞；
I/O Link 模塊異常；
接口板故障；
公共端電源異常；
PMC 保持繼電器狀態錯誤；
參數或梯形圖數據異常；
某個條件未滿足導致動作不執行。
不過，在沒有充分證據前，不應優先懷疑 Fanuc 係統板卡。舊機床中，90%以上類似報警通常仍然來自傳感器、機械卡滯、氣壓、電磁閥或線路接觸不良。
維修人員應先記錄報警是在什麽狀態下出現：
開機後立即出現；
複位後出現；
手動操作 Bell Wash 時出現；
自動循環啟動時出現；
主軸啟動前出現；
刀塔移動前出現；
某個 M 代碼執行後出現；
清洗動作結束後出現；
HEAD1 或 HEAD2 程序運行時出現。
如果開機即報警，重點檢查原位信號。
如果動作後報警，重點檢查動作到位信號。
如果自動循環啟動時報警，重點檢查安全互鎖和複位位置。
如果某個通道運行時報，需判斷是否與 HEAD1 或 HEAD2 的動作順序有關。
因為 Bell Wash 不是 Fanuc 標準名稱，而是機床廠家定義的部件名稱，所以必須在設備上找到該機構。
可重點查看以下區域：
主軸卡盤附近；
副主軸附近；
上刀塔和下刀塔之間；
工件接收或排出區域；
自動上下料機構附近；
機床門內側；
冷卻液噴淋機構；
帶氣缸的小型罩子或噴嘴；
電氣圖紙中標注 WASH、BELL WASH、BW、B.W. 的部分。
找到機構後，應拍攝或檢查：
執行氣缸；
電磁閥；
接近開關；
感應塊；
機械限位；
噴淋管路；
連接杆；
線纜走向。
在確保安全的前提下，觀察 Bell Wash 機構是否處於中間位置、伸出位置或異常位置。
檢查項目：
是否有鐵屑卡住；
是否有工件幹涉；
是否有冷卻液汙泥；
機構是否變形；
氣缸杆是否彎曲；
導向機構是否卡死；
手動輕推是否順暢；
是否能完全回到機械原位；
是否碰到刀塔、卡盤或防護罩。
如果機構卡滯，先處理機械問題。不要在機械卡住時強行驅動電磁閥，否則可能損壞氣缸、傳感器、支架或其他部件。
如果 Bell Wash 是氣動機構，檢查氣壓是關鍵步驟。
應查看：
總氣壓；
機床調壓閥；
氣壓表；
氣源開關；
油水分離器；
氣管；
節流閥；
氣缸漏氣；
電磁閥排氣。
正常氣動機構通常動作幹脆、有明顯到位感。如果動作緩慢、半程停止或聲音異常，就要重點查氣壓和氣缸。
如果該機構是液壓驅動，則檢查液壓站、壓力表、電磁閥、油缸和管路。
找到控製 Bell Wash 的電磁閥後，檢查它是否接收到控製信號。
判斷方法：
手動操作相關按鈕或 M 代碼；
觀察電磁閥 LED；
測量線圈電壓；
聽線圈吸合聲音；
手動按閥體測試；
觀察氣缸動作。
結果分析：
| 檢查結果 | 判斷方向 |
|---|---|
| 線圈有電，閥不動作 | 閥芯卡滯、線圈損壞、氣源問題 |
| 線圈無電，PMC 有輸出 | 線路、繼電器、保險、端子問題 |
| 線圈無電，PMC 無輸出 | 條件不滿足、PMC 邏輯未發動作 |
| 手動按閥能動作 | 氣路和機構基本正常，查電氣控製 |
| 手動按閥也不動作 | 查氣源、閥體、氣缸、機械卡滯 |
找到 Bell Wash 的原位和動作到位傳感器。觀察 LED 是否隨著機構動作變化。
典型判斷：
| 機構狀態 | 原位傳感器 | 伸出傳感器 |
|---|---|---|
| 退回 | ON | OFF |
| 伸出 | OFF | ON |
| 卡在中間 | OFF | OFF |
| 邏輯異常 | ON | ON |
如果原位已經到達但原位 LED 不亮，檢查傳感器距離、感應塊和傳感器供電。
如果 LED 亮但係統仍報警，繼續查 PMC 輸入。
如果兩個傳感器同時亮，檢查傳感器安裝位置、感應塊結構或線路短路。
如果兩個都不亮，檢查機構是否在中間位置、傳感器電源是否正常。
對於 GE Fanuc Series O-TT，最可靠的方法是進入 PMC 診斷畫麵查看輸入狀態。
一般操作思路為：
按 SYSTEM；
找到 PMC；
進入 PMCDGN 或 PMC DIAGNOSIS；
查看 X 輸入地址；
操作 Bell Wash 機構；
觀察對應輸入位是否變化。
如果有電氣圖紙，應查找以下關鍵詞：
BELL WASH；
WASH；
BW；
B.W.；
WASH HOME；
WASH EXTEND；
WASH RETRACT；
WASH POSITION；
IN POSITION；
OUT POSITION；
CYLINDER；
SOLENOID。
若沒有圖紙，隻能通過觀察 X 輸入變化來反推信號。但在雙通道機床上，同時變化的信號較多，必須謹慎判斷。
如果 Bell Wash 機構被鐵屑、油泥或工件卡住，應先機械清理。
處理內容包括：
清除鐵屑；
清理冷卻液汙泥；
檢查噴嘴和罩子；
檢查導向杆；
潤滑滑動部位；
校正變形支架；
確認無工件幹涉；
手動複位機構。
清理後反複動作，確認不再卡滯。
如果動作不到位，應恢複動力源。
氣動係統處理：
調整氣壓；
更換破損氣管；
清理油水分離器；
檢查節流閥；
修複漏氣；
更換氣缸密封；
更換電磁閥。
液壓係統處理：
檢查液壓壓力；
檢查油位；
更換濾芯；
檢查電磁閥；
處理泄漏；
檢查油缸行程。
如果機構到位但傳感器不動作，應調整傳感器位置。
調整原則：
感應距離不能太遠；
不能調在臨界點；
支架必須鎖緊；
感應塊位置要可靠；
不能與運動部件幹涉；
調整後進行多次動作測試。
傳感器 LED 穩定變化後，還必須確認 PMC 輸入同步變化。
如果傳感器損壞，應使用同規格替換件。
替換時確認：
電壓；
NPN/PNP；
NO/NC；
線製；
感應距離；
機械尺寸；
防護等級；
接線顏色。
更換後應測試原位、伸出、自動循環和報警複位。
如果傳感器輸出正常但 PMC 無信號，應沿線路查找故障點。
處理方式：
緊固端子；
清潔插頭；
更換破損線纜；
檢查中間繼電器；
檢查 I/O 模塊端子；
測量 24V 和 0V；
確認線號正確；
排除虛接和斷線。
如果外部元件都正常，再考慮 PMC I/O 問題。
檢查：
輸入點是否響應；
輸出點是否動作；
I/O 模塊電源；
模塊連接器；
公共端；
保險；
中間繼電器；
PMC 診斷狀態。
必要時可用相鄰備用點對比測試，但不建議沒有圖紙和權限時修改 PMC 梯形圖。
遇到 BELL WASH OUT OF POSITION 時，不應首先進行以下操作：
修改 CNC 參數；
初始化係統；
清除 PMC 數據；
更換 Fanuc 主板；
長期短接傳感器；
屏蔽報警；
強製自動循環；
強製啟動主軸或刀塔。
該報警是外圍機構位置互鎖。屏蔽它可能導致清洗罩、噴嘴、刀塔、卡盤、主軸或工件發生機械幹涉。尤其是雙通道車床中，兩個刀塔和兩個通道動作互相交叉，如果某個輔助機構沒有回原位，強行運行可能造成嚴重撞機。
短接傳感器隻能作為短時間診斷手段，而且必須滿足：
機構已經確認安全；
主軸和刀塔不動作；
工件已取出；
維修人員明確知道短接的是哪個輸入；
測試結束立即恢複原線路。
正式維修必須恢複真實到位檢測，而不是讓 PMC 永久接收到假信號。
GE Fanuc Series O-TT 雙通道機床比普通車床更容易出現互鎖誤判，因為多個機構之間存在複雜順序。
維修時要特別注意：
HEAD1 和 HEAD2 的動作關係
某個機構可能由 HEAD1 發出動作，但 HEAD2 也要求其處於安全位置。
M 代碼同步等待
雙通道程序中經常有等待信號。如果 Bell Wash 未到位，某個通道可能一直等待，另一個通道也無法繼續。
刀塔幹涉區
清洗機構如果未退回，可能擋住上刀塔或下刀塔移動。
主軸/副主軸區域互鎖
清洗罩可能與主軸夾緊、工件交接或副主軸接料有關。
自動上下料互鎖
若機床帶上料器或機械手，Bell Wash 位置異常可能阻止上下料循環。
原位信號必須穩定
雙通道自動循環對原位信號要求更嚴格，間歇性信號抖動也可能造成報警。
因此，維修完成後不能隻在手動模式測試一次，還應在自動模式下低速、空運行、分步驗證。
維修完成後，建議按以下流程驗證：
複位報警；
手動操作 Bell Wash 伸出；
手動操作 Bell Wash 退回；
觀察傳感器 LED；
觀察 PMC 輸入變化；
檢查氣缸動作速度；
檢查是否存在機械幹涉；
執行空運行循環；
分別測試 HEAD1 和 HEAD2；
測試相關 M 代碼；
檢查主軸、刀塔、自動循環是否恢複；
連續運行多次，確認報警不再出現。
如果報警在手動模式消失，但自動循環中仍然出現，就要進一步檢查程序順序、M 代碼等待條件、PMC 定時器和雙通道同步信號。

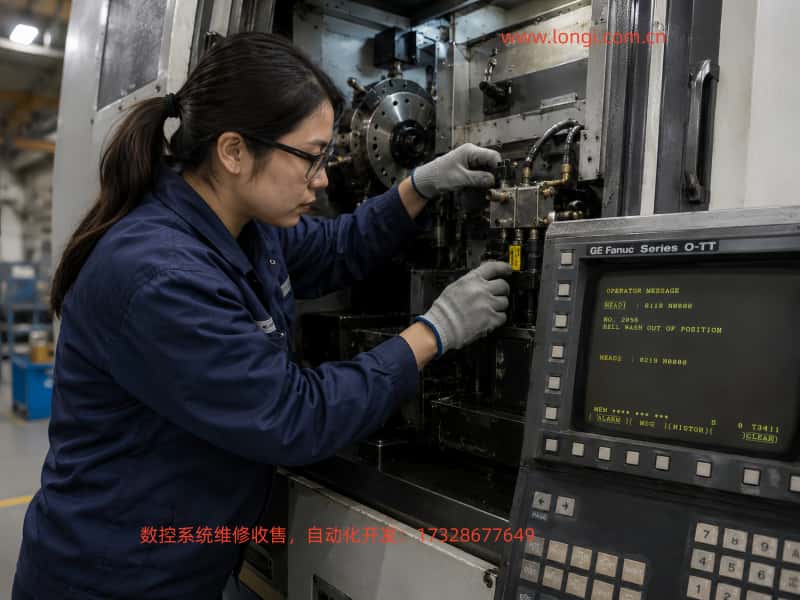

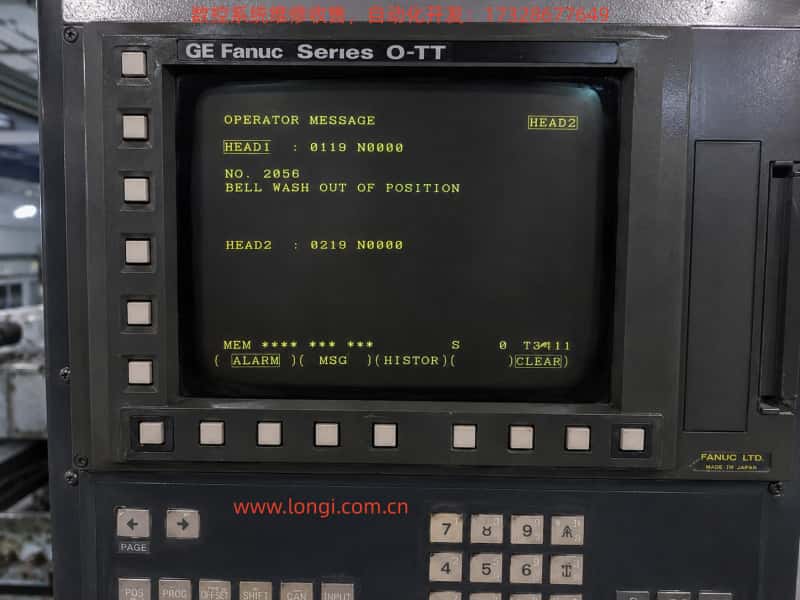

GE Fanuc Series O-TT 雙通道車床顯示：
NO. 2056 BELL WASH OUT OF POSITION
該報警的本質是：
Bell Wash 清洗機構未處於 CNC/PMC 要求的位置，或對應位置確認信號沒有正確反饋到 PMC。
這不是典型的 Fanuc CNC 係統硬件報警，也不是普通冷卻泵故障，更不是主軸冷卻係統故障。最可能的故障點集中在：
Bell Wash 機構被鐵屑、油泥或工件卡住；
清洗罩、噴嘴、清洗臂沒有回原位；
氣壓不足導致氣缸動作不到位；
電磁閥不換向；
氣缸漏氣或卡滯；
原位/伸出位置傳感器偏位；
接近開關或行程開關損壞；
傳感器線路斷線或端子接觸不良；
PMC 輸入點沒有收到到位信號；
雙通道互鎖條件未滿足。
正確維修思路應從機械實際位置開始，逐步檢查氣壓或液壓、電磁閥、傳感器、線路和 PMC 輸入，而不是直接修改 CNC 參數或懷疑係統主板。
BELL WASH OUT OF POSITION 是舊款雙通道 Fanuc 數控車床中典型的外圍機構位置報警。其診斷關鍵不在 CNC 主控係統，而在機床廠家設計的清洗機構與 PMC 互鎖邏輯。隻要 Bell Wash 機構沒有到達原位或目標位置，或者到位信號沒有進入 PMC，係統就會通過 OPERATOR MESSAGE 報警並阻止後續動作。
對於這類報警，維修人員應堅持一個基本原則：
先確認機構是否真的到位，再確認傳感器是否檢測到位，最後確認 PMC 是否收到信號。
具體順序為：
找到 Bell Wash 機構；
檢查是否卡住；
檢查氣壓或液壓；
檢查電磁閥；
檢查位置傳感器；
檢查線路；
檢查 Fanuc PMC 輸入；
驗證雙通道自動循環。
隻有把真實位置、檢測信號和 PMC 邏輯三者統一起來，才能徹底解決這類報警。對於雙刀塔、雙通道車床，任何位置互鎖都關係到機械安全，不能通過長期短接傳感器或屏蔽報警來維持生產。正確的維修方案必須恢複 Bell Wash 機構的真實動作和可靠位置反饋，確保機床在手動、自動、HEAD1、HEAD2 以及相關 M 代碼流程中都能穩定、安全運行。
