台達 VFD-L 變頻器保存參數出現 Err 的原因分析與處理方法
台達 VFD-L 是一類應用較廣的小功率簡易型交流馬達驅動器，常見於小型輸送、風機、水泵、實驗設備、紡織輔助機構、包裝設備和各種簡單調速場合。由於 VFD-L 係列存在不同年代、不同功率段、不同麵板結構的版本，維修和調試時很容易把不同手冊混用，導致判斷方向錯誤。特別是部分早期 25W～100W 版本通過 7 位 DIP 撥碼開關選擇運行方式，而 0.2kW、0.4kW、0.75kW 等帶數碼麵板的版本，則主要通過參數組設置運行命令來源和頻率命令來源。若把這兩類機型混為一談，就會誤以為機器內部必須存在一個用於控製方式選擇的 7 位 DIP 撥碼開關。

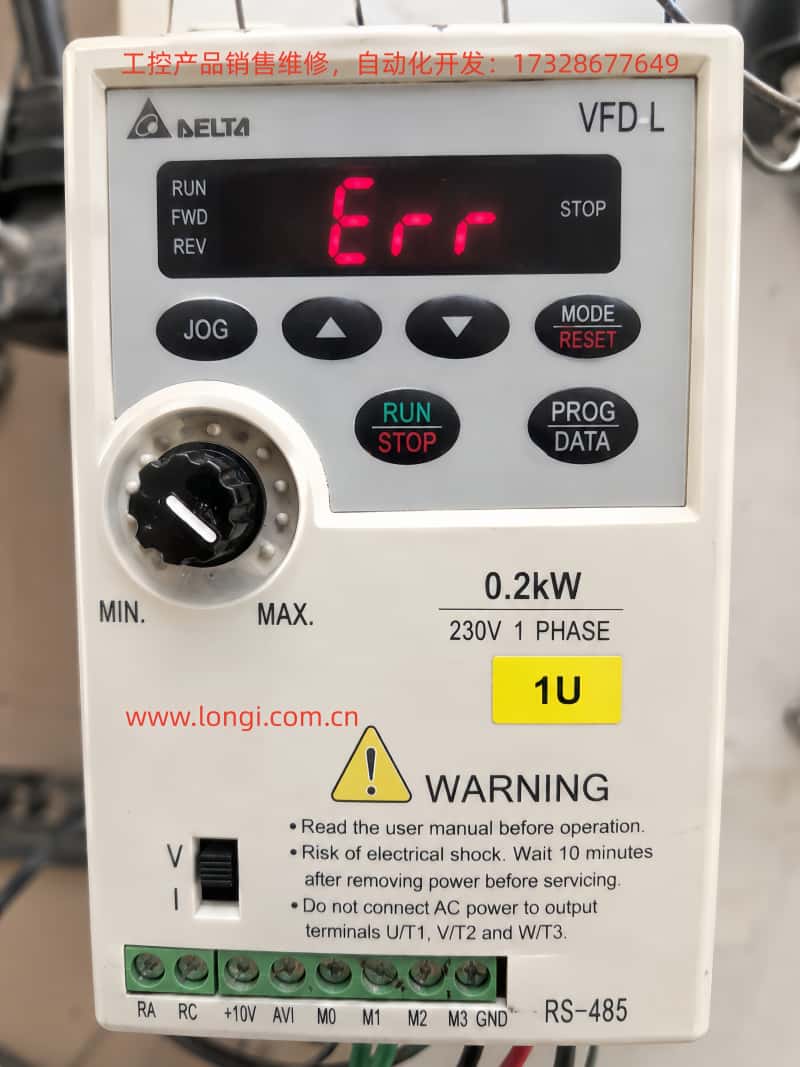

在實際維修中，經常遇到一種現象：進入參數菜單後，可以看到參數號，也能修改顯示值，但按 PROG/DATA 保存時，麵板顯示 Err。這種 Err 不一定代表變頻器主回路損壞，也不一定是電機故障，更多時候是“參數寫入不被允許”的提示。對於 VFD-L 來說，保存參數出現 Err，要優先從運行狀態、參數保護、參數屬性、輸入命令來源以及控製板存儲電路幾個方向排查。
一、先確認機型版本：不是所有 VFD-L 都靠 7 位 DIP 設置
VFD-L 名稱下存在不同功率段和不同結構。老款 25W～100W 盤麵式 VFD-L 說明書中，確實有 7 位 DIP 撥碼開關，用於設置最大輸出頻率、反轉禁止、轉矩設定、電子熱繼電器、運行命令來源以及通訊控製模式。而在 0.2kW、0.4kW、0.75kW、1.5kW、2.2kW 等帶 LED 數碼管、MODE/RESET、PROG/DATA、RUN/STOP 按鍵的 VFD-L 上，控製方式主要通過參數組完成。

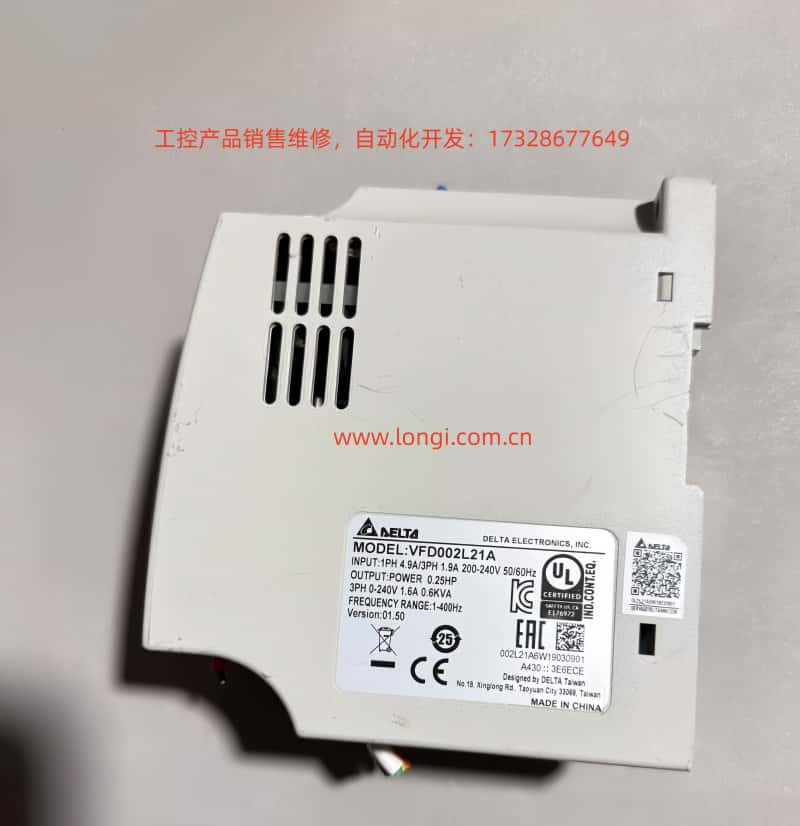

以 VFD002L21A 這類 0.2kW、230V 單相輸入機型為例，手冊型號說明中將 002 定義為 0.2kW，004 為 0.4kW，007 為 0.75kW，015 為 1.5kW，022 為 2.2kW；麵板結構包含 LED 顯示區、上下鍵、MODE/RESET、PROG/DATA、RUN/STOP、頻率設定旋鈕、RS-485 接口和控製端子。也就是說，這類機型不是通過老式 7 位 DIP 來選擇“麵板啟動/端子啟動/通訊啟動”，而是通過參數 2-00、2-01 等來選擇運行方式。
因此，遇到“改參數 Err”時，首先要確認自己手上的說明書是否對應實際機器。若機器麵板上清楚標著 0.2kW、230V 1 PHASE，並且有數碼管和 PROG/DATA 按鍵，就應按參數型 VFD-L 的方法處理，而不是繼續尋找 7 位 DIP。
二、Err 的本質：多數情況下是參數寫入被拒絕
VFD-L 麵板顯示 Err，通常表示當前操作不被接受。它不是一個固定的硬件故障代碼，而是參數設定過程中的錯誤提示。常見觸發條件包括：
第一，變頻器處於運行狀態，試圖修改不允許運行中修改的參數。
第二，參數被密碼保護鎖定。
第三，用戶正在修改隻讀參數。
第四，輸入的參數值超出允許範圍。
第五，當前控製方式、外部端子狀態或通訊狀態導致參數寫入條件不滿足。
第六，控製板 EEPROM 或存儲電路異常，導致所有可寫參數都不能保存。
在這些原因中，最容易被忽略的是參數保護。因為機器看起來可以進入參數菜單，也可以調整數值，所以維修人員會誤以為沒有鎖定。但實際情況是，VFD-L 可以允許用戶瀏覽參數，也可以顯示待輸入值，但在保存寫入時才判斷權限。如果 0-07 顯示為 d1，說明參數處於鎖定狀態，後續保存其他參數時出現 Err 就是正常結果。
三、參數 0-07 的意義：d1 表示參數鎖定
在 VFD-L 參數型版本中，0-07 和 0-08 與參數保護有關。0-07 是密碼輸入或參數保護解碼入口，0-08 是密碼配置相關參數。手冊中對 0-07 的含義有明確說明：當 0-07 顯示 d0 時，表示無密碼鎖或正確密碼已經輸入；當 0-07 顯示 d1 時，表示參數已經被鎖定。
如果視頻中 0-07 顯示為 d1，就可以直接判斷：當前變頻器參數處於鎖定狀態。此時修改 2-00、2-01、1-00、1-09、1-10 等參數並嚐試保存，麵板顯示 Err 是合理現象。它不是 2-00 或 2-01 參數壞了，也不是按鍵流程一定錯誤，而是控製板不允許寫入。
這種狀態下，單純反複按 PROG/DATA、MODE/RESET，或者斷電重啟，一般不能解除鎖定。必須輸入正確密碼，或者通過維修級方式恢複參數權限。
四、為什麽改 2-00、2-01 會出現 Err
VFD-L 的運行方式主要由 Group 2 參數決定。其中：
2-00 是頻率命令來源。
它可以選擇數字麵板、AVI 模擬量、4～20mA、機身 V.R 旋鈕或 RS-485 通訊作為頻率給定來源。
2-01 是運行命令來源。
它可以選擇數字麵板、外部端子或 RS-485 通訊作為啟動/停止命令來源。
如果希望使用麵板按鍵啟動，一般需要設置：
2-01 = d0
含義是運行命令來源為數字麵板，也就是用麵板上的 RUN/STOP 按鍵控製啟停。
如果希望用麵板旋鈕調速，則頻率來源可以設置為：
2-00 = d3
含義是使用變頻器機身上的 V.R 旋鈕作為頻率命令來源。
如果希望用上下鍵調頻率，則可以設置：
2-00 = d0
含義是使用數字麵板給定頻率。手冊中 2-00 和 2-01 均屬於運行方式參數，2-01 的 d0 對應數字麵板，d1/d2 對應外部端子，d3/d4 對應 RS-485 通訊；2-00 的 d3 對應機身 V.R 旋鈕。
問題在於：如果 0-07 已經鎖定，即使 2-00、2-01 本身是可寫參數，也無法保存。用戶看到的表現就是：參數值可以調到 d0 或 d3，但按 PROG/DATA 保存時顯示 Err。此時不應繼續懷疑 2-00/2-01 的設定方法，而應先解除參數保護。
五、另一個常見原因：運行中修改不允許改的參數
VFD-L 的參數表中，部分參數前麵帶有 “a” 標記，表示允許運行中設定；沒有該標記的參數，通常要求停機後才能修改。對於運行命令來源、頻率命令來源、最大頻率、控製模式等參數，一般不建議在電機運行狀態下修改。手冊也將可運行中設定的參數單獨標注，而許多基礎運行方式參數沒有這個標記。
如果外部端子 M0-GND 或 M1-GND 一直閉合，變頻器可能處於運行命令有效狀態。即使電機當前沒有明顯轉動，控製板仍可能認為存在運行條件。此時修改 2-00、2-01 一類參數，也可能出現 Err。
所以，在排除參數鎖之前，也應確保機器處於真正停機狀態：
斷開 RUN 命令。
確認 RUN 指示狀態消失。
斷開外部端子 M0、M1 與 GND 的短接線。
不要讓外部按鈕、繼電器、PLC 輸出繼續給變頻器啟動命令。
必要時斷電等待，再重新上電進入參數設置。
如果停機後仍然保存 Err，再重點檢查 0-07 是否為 d1。
六、外部端子與麵板啟動之間的關係
VFD-L 控製端子一般包括 RA、RC、+10V 或 +15V、AVI、M0、M1、M2、M3、GND 等。對於常見 NPN 型版本，M0、M1、M2、M3 與 GND 之間通過開關量閉合來實現外部控製。默認功能通常為：
M0：正轉/停止
M1：反轉/停止
M2：複位
M3：多段速 1
GND：數字信號公共端
當 2-01 設置為外部端子控製時，麵板 RUN/STOP 不再作為主要啟動命令，機器會聽 M0、M1 端子。當 2-01 設置為數字麵板控製時，機器才由麵板 RUN/STOP 按鍵啟動。手冊接線圖和控製端子說明中列出了這些默認端子功能。
因此，維修時要避免一個誤判：看到麵板按 RUN/STOP 沒反應，就認為麵板壞了。實際上可能隻是 2-01 當前被設為外部端子或通訊控製。如果又因為 0-07 鎖定導致無法改回 d0，就會形成“麵板不能啟動、參數也不能保存”的現象。
正確邏輯應是：
先確認 0-07 是否鎖定。
再確認 2-01 的當前值。
再確認 M0/M1 外部端子有沒有持續啟動信號。
最後才懷疑麵板按鍵板、排線或主控板硬件。
七、參數鎖定後的處理思路
當 0-07 顯示 d1 時，說明參數被鎖定。此時最正規的方法是輸入原先設定的密碼。操作邏輯通常是進入 0-07，輸入正確密碼，然後按 PROG/DATA 保存。如果密碼正確，參數保護解除，0-07 狀態會恢複到允許修改的狀態。
如果不知道密碼，可以按以下順序處理：
第一，詢問設備原使用方、設備廠家或現場調試人員，確認是否設置過密碼。很多設備廠商會為了防止終端用戶改亂參數，故意鎖定 0-07。
第二，嚐試檢查 0-08 的狀態，但不要隨意寫入。0-08 涉及密碼配置，如果不了解原密碼，盲目寫入可能無效，甚至加重後續判斷難度。
第三，嚐試 0-02 參數初始化是否允許保存。若 0-02 也顯示 Err，說明參數保護對恢複出廠也有限製，普通麵板操作無法解除。
第四，若設備不是客戶正在使用的生產設備，而是維修台測試設備，可考慮維修級處理，比如讀取存儲器、檢查 EEPROM、對比同型號控製板參數區，或者更換控製板。
第五，如果這台變頻器來自二手機、拆機件或設備配套件，密碼很可能是原設備廠家設置的，不一定是台達默認值。此時不能假設 d0、d1、d10 就是解除密碼。d10 在很多台達參數中用於恢複出廠，但不等於密碼解鎖。
八、如何判斷是密碼鎖還是存儲器故障
參數保存 Err 不一定全部由密碼鎖引起。維修時可以用幾個方法區分。
如果 0-07 明確顯示 d1，同時所有參數保存都 Err，優先判斷為密碼鎖。
如果 0-07 為 d0，但部分運行參數保存 Err，要檢查機器是否處於 RUN 狀態，或者該參數是否不允許運行中修改。
如果 0-07 為 d0，機器停機，修改普通可寫參數仍然 Err，例如加速時間 1-09、減速時間 1-10、顯示方式 0-03 都不能保存，就要懷疑 EEPROM 或控製板存儲電路異常。
如果保存時偶爾成功、偶爾 Err，或者斷電後參數丟失，重點檢查控製板存儲芯片、供電電壓、複位電路、晶振和主控芯片外圍。
如果按鍵操作混亂，進入參數時跳鍵、自動確認或無法穩定選擇參數，則可能是麵板按鍵板、薄膜按鍵、按鍵短路、排線接觸不良或麵板板汙染導致。
對於 VFD-L 這種小功率機器，控製板成本不高，但由於很多設備上空間緊湊、端子線密集、環境潮濕或粉塵較多，按鍵板氧化、端子誤接、電源浪湧損傷存儲器的情況並不少見。
九、標準排查流程
針對 VFD-L 保存參數顯示 Err，可以按下麵流程排查。
第一步：確認機型。
查看銘牌和麵板標識，確認是 VFD002L21A、VFD004L21A、VFD007L21A 等參數型 VFD-L，還是 25W～100W 老款撥碼型 VFD-L。不能混用手冊。
第二步：確認是否停機。
按 RUN/STOP 停止。若外部端子接有啟動線，臨時拆除 M0、M1 與 GND 的連接，防止外部命令持續有效。
第三步：斷電重啟。
切斷電源，等待顯示熄滅並確認內部電容放電後，再重新上電。
第四步：讀取 0-07。
如果 0-07 顯示 d1，說明參數鎖定。此時不要繼續反複保存 2-00、2-01，應先處理密碼。
第五步：測試普通可寫參數。
若 0-07 為 d0，可嚐試修改一個安全參數，例如顯示相關參數或加減速時間。保存成功則說明寫入功能正常；保存仍 Err，則繼續排查運行狀態、參數範圍和存儲器。
第六步：設置麵板啟動。
解除鎖定後，設置：
2-01 = d0
表示由數字麵板 RUN/STOP 啟停。
然後根據調速方式設置：
2-00 = d3
表示由機身旋鈕給定頻率。
或設置：
2-00 = d0
表示由麵板按鍵給定頻率。
第七步：測試啟動。
返回主顯示界麵，設定低頻率，例如 5Hz 或 10Hz，按 RUN/STOP 觀察輸出頻率、電機轉向和運行電流。若方向相反，可在斷電後調換電機 U/V/W 中任意兩相。
十、維修中容易犯的幾個錯誤
第一個錯誤，是把不同 VFD-L 手冊混用。看到一份手冊講 7 位 DIP，就認為所有 VFD-L 都靠 DIP 設置。實際 0.2kW 以上參數型版本並不是這樣。
第二個錯誤，是把線路板上一排排針或連接器誤認為 DIP 撥碼。真正的 DIP 撥碼通常每一位都有可撥動滑塊，並帶有 ON 標記和編號。如果隻是排針、插座或測試點，不能當成參數設置開關。
第三個錯誤，是忽略 0-07。很多人會反複修改 2-00、2-01，卻不先查看參數保護狀態。隻要 0-07 為 d1，其他可寫參數大概率都無法保存。
第四個錯誤，是帶運行命令改參數。外部端子啟動線沒有拆，PLC 仍然給 M0/M1 信號，導致變頻器處於運行命令有效狀態，參數保存被拒絕。
第五個錯誤，是用恢複出廠替代解鎖。恢複出廠並不一定能繞過密碼保護；如果參數鎖定限製寫入，0-02 也可能保存 Err。
第六個錯誤，是沒有記錄原始參數。維修前如果能進入參數查看，應先拍照記錄 2-00、2-01、1-00、1-09、1-10、4-04、4-05、4-06 等關鍵參數，避免解鎖或初始化後丟失設備原功能。
十一、麵板啟動模式的正確目標狀態
對於帶數碼麵板的 VFD-L，如果客戶要求“麵板啟動、麵板旋鈕調速”，最終目標一般是：
2-01 = d0 運行命令來源：數字麵板
2-00 = d3 頻率命令來源：機身 V.R 旋鈕
如果客戶要求“麵板啟動、上下鍵調速”，則為：
2-01 = d0 運行命令來源：數字麵板
2-00 = d0 頻率命令來源：數字麵板
若客戶設備原來由外部按鈕、PLC 或繼電器控製，則不能隨意改成麵板啟動，否則現場設備邏輯會改變。外部控製通常會使用 M0/M1/GND 等端子，參數 2-01 可能被設為 d1 或 d2，同時 4-04、4-05、4-06 會定義多功能輸入端子的實際功能。
因此，維修時要先確認客戶需求：是臨時台架測試需要麵板啟動，還是設備現場最終也要麵板啟動。台架測試可以臨時設為 2-01=d0；現場設備則要按原控製邏輯恢複。
十二、結論
台達 VFD-L 保存參數時顯示 Err，不能簡單判斷為變頻器損壞。對於 0.2kW 參數型 VFD-L，最核心的排查點是 0-07 參數保護狀態。如果 0-07 顯示 d1，說明參數已經鎖定，修改 2-00、2-01 保存時出現 Err 是正常現象。此時應先輸入正確密碼解除鎖定，而不是繼續尋找 7 位 DIP，也不是反複嚐試保存運行方式參數。
對於希望改成麵板啟動的 VFD-L，正確方向是通過參數設置實現：2-01 設為 d0，使運行命令來源為數字麵板；2-00 根據需要設為 d3 使用機身旋鈕調速，或設為 d0 使用麵板按鍵調速。但這些設置必須在停機、未鎖參、參數可寫的條件下才能保存成功。
如果 0-07 沒有鎖定、機器也處於停機狀態，但所有可寫參數保存仍然 Err，則應進一步懷疑控製板存儲器、EEPROM、主控板供電、按鍵板或麵板通訊異常。隻有按“機型確認—停機狀態—參數保護—可寫參數測試—控製來源設置—硬件存儲檢查”的順序排查，才能避免把一個簡單的參數鎖定問題誤判為主板故障，也能避免把不同版本 VFD-L 的設置方法混用。
