InnoV-X Alpha 係列手持式 XRF 分析儀標準化失敗與低計數率故障的診斷思路
手持式 XRF 合金分析儀在現場金屬牌號識別、廢料分選、來料檢驗、合金成分篩查等場景中應用廣泛。InnoV-X / Innov-X Systems Alpha 係列屬於較早期的便攜式 XRF 設備，常見於合金分析、金屬回收、製造現場檢測等行業。雖然這類設備結構相對緊湊，但內部包含 X 射線管、高壓電源、探測器、前置放大器、數字脈衝處理、電源管理、PDA 或嵌入式控製終端等多個係統。現場使用時間較長後，容易出現標準化失敗、計數率偏低、元素峰異常、分析結果漂移等問題。

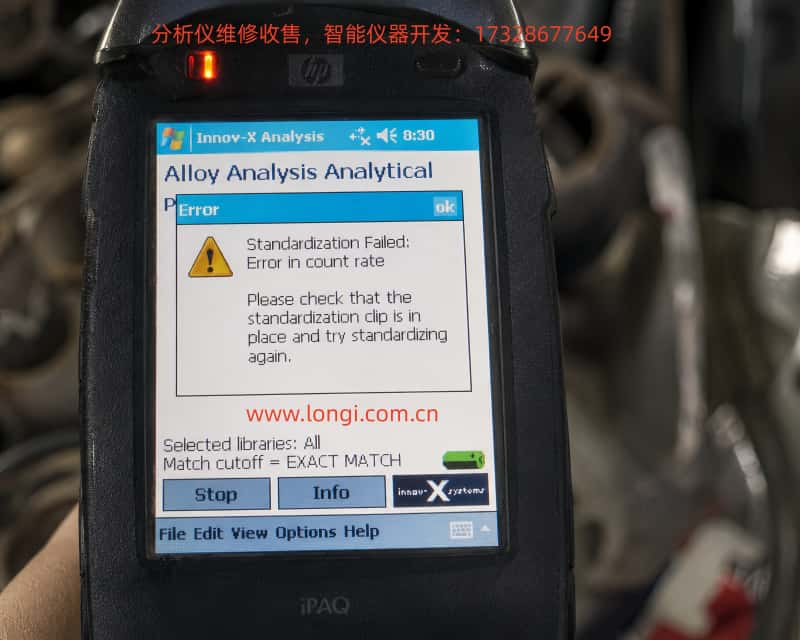

本文圍繞一台 InnoV-X Alpha 係列手持式 XRF 合金分析儀的典型故障進行分析。該設備在進入 Alloy Analysis 合金分析程序後，執行標準化操作時彈出錯誤提示：
Standardization Failed: Error in count rate
同時屏幕提示用戶檢查標準化夾具是否安裝到位，重新標準化。進入信息界麵後，係統顯示：
| 項目 | 實測值 | 期望值 |
|---|
| Total counts | 474 | 1966 |
| Test resolution | 187 | 176 |
| Peak check Fe | 327.1 | 326 |
| Peak check Mo | 887.0 | 888 |
這些數據非常關鍵。它們說明設備並不是完全無響應，也不是單純的軟件庫選擇錯誤，而是標準化過程中的 總計數率明顯不足。在 XRF 儀器中，總計數率低通常意味著探測器接收到的有效 X 射線熒光信號不夠，或者激發源、光路、窗口、標準化片、探測器鏈路中存在衰減、遮擋或硬件異常。
一、XRF 標準化的作用是什麽
很多用戶容易把 XRF 的“標準化”誤解為普通的軟件設置，甚至認為它和合金庫、匹配閾值、元素顯示規則有關。實際上，標準化是 XRF 分析儀每天使用前非常重要的自檢和歸一化過程。
XRF 分析儀通過 X 射線管發射初級 X 射線，照射樣品或標準片後，樣品中的元素會產生特征熒光 X 射線。探測器接收這些熒光信號，並將其轉換成能譜。軟件根據能譜中的峰位、峰強、背景和算法模型計算元素含量。
標準化的核心目的包括：
確認 X 射線管輸出是否足夠；
確認探測器能夠接收到足夠的有效計數；
檢查能量刻度是否漂移；
檢查典型元素峰位是否在合理位置；
檢查探測器分辨率是否仍在允許範圍；
對儀器當前狀態進行歸一化修正；
確認設備可以進入相對可靠的分析狀態。
對於 InnoV-X Alpha 這類設備，標準化通常需要在探頭前端安裝專用的 standardization clip，也就是標準化夾具或標準化片。夾具內部一般帶有特定材料的標準片，儀器通過檢測該標準片的響應來判斷係統是否正常。
因此，當屏幕提示：
Please check that the standardization clip is in place and try standardizing again.
這不是普通提示，而是軟件根據計數率判斷：當前探測到的標準化信號太弱，類似於沒有正確看到標準化片。
二、從錯誤信息判斷故障性質
這台設備報錯的核心信息是：
Standardization Failed: Error in count rate
也就是標準化失敗，原因是計數率錯誤。計數率錯誤不是合金分析庫錯誤，也不是匹配閾值設置錯誤。它指向的是 XRF 測量鏈路中的信號強度問題。
信息界麵顯示：
Total counts = 474
Expected counts = 1966
也就是說，儀器期望在標準化過程中收到大約 1966 個總計數，但實際隻收到 474 個。實際值隻有期望值的約 24%。這個偏差非常大，足以導致標準化失敗。
如果隻是輕微汙染、輕微衰減，計數可能會略低，但不一定跌到四分之一左右。如此明顯的計數不足，通常要重點檢查以下幾類問題：
標準化夾具沒有安裝；
標準化夾具裝反、鬆動或型號不匹配；
標準片脫落、汙染、氧化或被異物遮擋；
探頭窗口被灰塵、油汙、膠帶、塑料膜、金屬屑遮擋；
探頭窗口膜破損、凹陷或汙染；
X 射線管輸出變弱；
高壓電源或管流控製異常；
快門沒有完全打開；
內部準直器或光路被堵塞；
探測器效率下降或前端信號鏈路異常。
其中，前幾項屬於外部使用問題，優先檢查。後幾項屬於硬件故障，需要維修級別的檢測。
三、為什麽它不像是能量刻度完全失效
這台儀器的 Info 界麵還有兩個重要數據：
Peak check Fe = 327.1，Factory Set = 326
Peak check Mo = 887.0，Factory Set = 888
Fe 和 Mo 的峰位接近出廠設定值，說明儀器仍然能夠識別到對應元素峰，而且能量通道沒有嚴重漂移。如果能量刻度完全混亂，常見表現會是峰位偏離很大、元素識別錯誤、能譜峰位置異常、軟件無法穩定識別峰位等。
現在 Fe 和 Mo 的峰位基本正常，說明：
探測器沒有完全失效；
信號處理鏈路仍能形成能譜；
能量刻度大體還在範圍內；
標準化失敗的主要矛盾不是峰位錯誤，而是強度不夠。
這也是判斷維修方向的關鍵。
如果隻看“Standardization Failed”，可能有人會誤判為軟件損壞、數據庫丟失、合金庫錯誤。但結合 Fe、Mo 峰位數據看，問題明顯更偏向 X 射線強度不足或信號計數不足。
四、Test Resolution 187 與 Expected Resolution 176 代表什麽
信息界麵顯示：
Test resolution = 187
Expected resolution = 176
這裏的 resolution 通常表示探測器能量分辨率，數值越小越好。實測 187 比期望 176 略差，說明探測器狀態可能已有一定老化或噪聲偏大，但從當前故障看，它不是最主要的矛盾。
如果分辨率嚴重惡化，儀器可能出現：
能譜峰變寬；
相鄰元素峰分辨能力下降；
低含量元素識別不穩定；
分析結果重複性變差；
標準化因 resolution fail 而失敗。
但當前屏幕提示明確是：
Error in count rate
也就是說，軟件首先判定計數率不合格。分辨率 187 雖然不如期望值，但仍然不像是導致本次失敗的首要原因。實際維修時，應把它作為輔助參考：如果後續解決計數率問題後，仍出現分辨率不合格，再進一步檢查探測器、製冷、前放和數字信號處理板。
五、標準化夾具問題是第一懷疑對象
對於這類老款手持式 XRF，標準化夾具非常關鍵。它不是普通保護蓋，也不是隨便拿一塊金屬片就能代替的東西。夾具內部標準片的材料、厚度、位置、幾何角度都要與儀器標準化程序匹配。
如果標準化夾具沒有正確安裝，儀器會出現非常典型的低計數率故障。原因很簡單：儀器期望看到標準片產生的特征 XRF 響應，但實際探頭可能對著空氣、暗背景、髒汙表麵或錯誤材料，計數自然達不到期望值。
應重點檢查以下情況：
1. 夾具是否真正卡到位
有些用戶隻是把標準化夾具靠在探頭前端，沒有完全壓入卡扣位置。表麵看似裝上了，但探頭窗口與標準片之間存在間隙，導致幾何位置錯誤，計數率下降。
2. 夾具是否裝反
部分標準化夾具有正反方向。如果裝反，標準片與探測窗口的位置不對，儀器收到的信號會明顯變弱。
3. 標準片是否脫落
老設備使用多年後，標準化片可能鬆動、脫膠、脫落或移位。外殼還在，但內部標準片已經不在正確位置，這會導致儀器誤以為夾具安裝了，但實際沒有有效標準片。
4. 是否使用了錯誤夾具
不同型號、不同配置的 XRF 標準化夾具不一定通用。即使外形相近，內部標準片材料也可能不同。如果使用了其他型號的夾具，標準化數據可能不匹配。
5. 夾具表麵是否嚴重汙染
如果標準片表麵被油汙、氧化層、灰塵、金屬粉末、膠水或塑料膜覆蓋，X 射線激發和熒光返回都會受到影響，計數率會下降。
因此，現場最先要做的不是拆機，而是要求用戶拍攝標準化夾具與探頭前端的清晰照片，確認夾具型號、安裝方向、卡扣狀態和標準片表麵情況。
六、探頭窗口汙染或遮擋也會導致低計數率
XRF 探頭前端通常有一個很薄的窗口膜，用於隔離外界灰塵和內部探測光路。這個窗口對 X 射線透過率影響很大，尤其對低能元素影響更明顯。如果窗口被汙染、遮擋或損壞，標準化計數率就可能大幅下降。
常見問題包括：
窗口膜上有油汙；
表麵有灰塵或金屬粉末；
被膠帶或透明塑料膜覆蓋；
窗口外部有樣品碎屑；
窗口膜變形、凹陷；
窗口膜破裂後內部積塵；
探頭前端保護件安裝不當；
準直口被異物擋住。
有些用戶為了保護探頭，會在窗口外麵貼透明膠帶、塑料膜、保護膜，甚至使用臨時蓋板。對於 XRF 來說，這些東西看起來很薄，但足以影響低能 X 射線，同時也會改變標準化響應。標準化時必須保證標準片與探頭窗口之間沒有多餘隔層。
如果窗口膜已經破裂，則不建議繼續頻繁測試。因為空氣中的灰塵、金屬粉末、切削液、油汙可能進入探頭內部，汙染探測器窗口、準直器或內部光路。汙染一旦進入內部，清理難度會顯著增加。
七、X 射線管輸出不足的判斷邏輯
如果標準化夾具正確、標準片清潔、探頭窗口也沒有遮擋，但 Total counts 仍然隻有期望值的四分之一左右，就要高度懷疑 X 射線激發源輸出不足。
XRF 的激發源一般包括：
X 射線管；
管壓高壓電源；
管流控製電路；
高壓反饋檢測；
安全聯鎖；
快門或遮光機構；
準直器。
X 射線管老化後，可能仍然有輸出，但強度不足。高壓電源衰退時，也可能導致管壓或管流達不到設定值。此時儀器能看到元素峰，但峰強明顯偏低，表現正好類似本案例：峰位基本正常，總計數率嚴重不足。
硬件層麵常見原因包括：
1. X 射線管老化
老款手持 XRF 使用時間長後，X 射線管效率下降，輸出強度變弱。儀器在短時間測試中可能還能識別元素，但標準化時不能通過計數率檢查。
2. 高壓電源輸出不足
X 射線管需要高壓驅動。如果高壓模塊老化、反饋異常、電容漏電、絕緣性能下降，就會導致輸出不足。高壓不足時，能譜強度會明顯下降。
3. 管流控製異常
即使管壓正常，管流不足也會導致總計數率低。管流控製異常可能來自驅動電路、反饋采樣、電源負載能力或主控板控製信號。
4. 快門沒有完全打開
一些 XRF 內部有機械快門或安全遮擋機構。如果快門動作不到位，X 射線通道部分被遮擋，計數率會明顯偏低。
5. 準直器堵塞或偏位
準直器用於限定 X 射線光束路徑。如果內部有異物、粉塵、碎屑或機械偏位，也會造成信號弱。
這些問題通常需要專業維修。普通用戶不應隨意拆開 X 射線管和高壓區域，因為涉及高壓和輻射安全。
八、探測器及信號鏈路異常的可能性
雖然本例更像激發或光路問題，但探測器鏈路也不能完全排除。XRF 探測器負責把接收到的 X 射線光子轉換成電脈衝。其後還有前置放大器、整形電路、數字脈衝處理器和主控軟件。
如果探測器效率下降或前端電子電路異常，也會導致計數率低。常見表現包括：
總計數率偏低；
分辨率變差；
峰形變寬；
噪聲升高；
譜線底噪異常；
同一標準片重複測試波動大；
溫度變化後數據漂移明顯；
偶爾能標準化成功，偶爾失敗。
本案例中 resolution 從期望 176 變為 187，提示探測器狀態略差，但暫時不能把它作為主要結論。真正需要判斷的是：低計數率是否穩定存在，是否對所有樣品都偏低，是否與標準化夾具、窗口清潔、重啟操作無關。
如果所有外部因素排除後，仍然低計數，就需要檢測探測器偏置、前放供電、脈衝輸出、數字處理板輸入、探測器溫控或製冷狀態。
九、軟件重啟提示的意義
屏幕中還有一條提示：
Please shut down Innov-X software, power off the instrument for 30 seconds, then restart.
這說明軟件建議執行一次軟複位或完整重啟。對於早期基於 PDA 或 windows ces 平台的 XRF 設備，軟件卡死、通信異常、臨時緩存錯誤確實可能造成部分異常提示。因此，完整關機重啟是必要步驟。
但重啟隻能解決以下類型問題：
PDA 軟件卡死；
標準化流程中斷；
通信暫時異常；
軟件緩存狀態錯誤；
上一次測試流程未正常退出。
如果重啟後仍然反複出現同樣的 count rate error，並且 Total counts 一直明顯偏低，就不能繼續把問題歸結為軟件。此時應轉入機械、光路、X 射線源和探測器鏈路排查。
十、與合金庫、Match cutoff 的關係
圖片下方還能看到：
Selected libraries: All
Match cutoff = EXACT MATCH
這些選項屬於合金分析結果匹配邏輯。Selected libraries 決定參與牌號匹配的材料庫，Match cutoff 決定軟件對牌號匹配結果的篩選規則。
它們會影響：
最終顯示哪些合金牌號；
是否提示 exact match；
是否顯示可能匹配；
牌號匹配嚴格程度；
分析結果列表的顯示方式。
但它們不會直接導致標準化時 total counts 從 1966 降到 474。標準化發生在正式分析前，是儀器狀態檢查與歸一化動作。合金庫設置錯誤最多會導致“測得元素後無法匹配正確牌號”，不會導致 X 射線計數率不夠。
因此，本故障不能按“修改合金庫”“更改匹配閾值”“重新選擇材料庫”方向處理。正確方向是檢查標準化夾具、窗口、X 射線輸出和探測器信號強度。
十一、現場排查流程
麵對這種標準化失敗故障，建議按從簡單到複雜、從外部到內部的順序排查。不要一開始就拆機，也不要直接刷軟件。
第一步：完整關機重啟
操作流程：
退出 Innov-X 軟件；
關閉儀器電源；
取下電池或斷開主電源；
等待 30 秒以上；
重新開機；
進入 Alloy Analysis；
安裝標準化夾具；
重新執行 standardization。
如果偶發軟件異常，重啟後可能恢複。如果仍失敗，繼續下一步。
第二步：檢查標準化夾具
重點確認：
是否有原廠標準化夾具；
夾具是否完整；
標準片是否存在；
標準片是否鬆動；
夾具是否卡到位；
是否裝反；
是否使用了錯誤型號；
標準片表麵是否幹淨。
如果客戶沒有標準化夾具，或者夾具內部標準片丟失，那麽標準化失敗非常正常。
第三步：清潔標準化片
標準化片表麵必須保持清潔。可以用幹淨無塵布輕輕擦拭。如果有油汙，可以少量使用異丙醇或無水酒精清潔金屬片表麵。但不能讓液體流入儀器探頭內部。
清潔後重新標準化，並查看 total counts 是否明顯升高。
第四步：檢查探頭窗口
檢查內容包括：
窗口膜是否破裂；
是否有灰塵；
是否有膠帶；
是否有塑料膜；
是否有金屬粉末；
是否有油汙；
是否有樣品碎屑；
窗口是否變形。
如果窗口汙染，先清潔。如果窗口破裂，應停止繼續現場測試，並安排維修。
第五步：用已知樣品測試
如果儀器允許進入測試界麵，可以用一塊已知 304 或 316 不鏽鋼樣品進行短時間測試，觀察是否能看到 Fe、Cr、Ni 等元素峰和結果。
判斷方法：
如果完全沒有有效峰，重點懷疑 X 射線管、高壓、快門、探測器；
如果有峰但強度非常弱，重點懷疑 X 射線輸出不足、窗口遮擋或光路堵塞；
如果峰位基本正常但強度低，與當前標準化信息一致；
如果結果波動很大，懷疑探測器、前放或供電不穩定；
如果測普通樣品也明顯計數低，說明問題不是標準片本身。
第六步：查看能譜狀態
如果軟件可以顯示譜圖，應觀察：
是否有明顯 Fe、Mo 或樣品元素峰；
峰位是否正確；
峰高是否偏低；
背景是否異常；
噪聲是否明顯；
峰形是否過寬。
能譜信息比單純錯誤提示更有診斷價值。峰位正常但峰高低，通常更傾向於信號強度不足；峰位混亂則傾向於能量刻度或探測器問題；噪聲大則傾向於探測器、前放、供電或接地問題。
十二、維修級檢測方向
如果外部檢查無法解決問題，維修人員需要進一步檢測硬件。維修時要注意 XRF 內部存在高壓和輻射安全風險，不能隨意短接安全聯鎖或裸機長時間出束。
1. 檢查 X 射線管工作狀態
需要確認管壓、管流是否達到設定範圍。若管壓或管流偏低，需要進一步判斷是 X 射線管老化，還是高壓電源或控製板異常。
2. 檢查高壓電源模塊
高壓模塊老化後，可能空載正常、帶載不足，或者輸出紋波增大。計數率低而峰位仍存在時，高壓模塊是重點懷疑對象之一。
3. 檢查快門機構
如果設備帶有機械快門，應檢查快門是否動作到位。快門半開會導致輸出被遮擋，表現為有信號但計數率明顯不足。
4. 檢查準直器和窗口內部
如果探頭窗口破損或長期在粉塵環境中使用，內部準直器可能被金屬粉末汙染。準直通道堵塞後，X 射線入射或出射路徑受阻，標準化計數下降。
5. 檢查探測器和前放
重點檢查探測器偏置、前放供電、脈衝輸出幅度、噪聲水平、溫控狀態。如果 resolution 繼續變差，探測器鏈路需要重點處理。
6. 檢查主板與 PDA 通信
早期設備的 PDA 或嵌入式終端可能通過串口、底座或內部連接與分析模塊通信。如果通信不穩定，也會導致標準化流程異常。但本例有明確 counts 數據，不像是單純通信斷開，更像是實際采集到的計數不夠。
十三、如何判斷是外部問題還是內部硬件問題
可以用一個簡單邏輯區分。
如果經過以下操作後，Total counts 能明顯恢複：
重新安裝標準化夾具；
清潔標準片；
清潔探頭窗口；
更換正確標準化夾具；
去除保護膜或膠帶；
那麽故障大概率是外部使用問題。
如果經過這些操作後，Total counts 仍然穩定在低水平，例如仍隻有期望值的 20% 到 40%，則大概率是內部硬件問題。
如果 Fe、Mo 峰位仍然接近標準值，但總計數低，優先懷疑：
X 射線管輸出不足；
高壓或管流不足；
快門未完全打開；
準直器/窗口光路堵塞；
探測器效率下降。
如果同時出現分辨率明顯變差、峰形異常、噪聲大，則進一步懷疑探測器和信號處理鏈路。
十四、客戶溝通時應如何解釋
麵對國外客戶或現場用戶，應避免一開始就說“主板壞了”或“軟件壞了”。正確表達應基於數據：
該儀器標準化失敗的直接原因是 standardization count rate too low。
Total counts 隻有 474，而 expected counts 是 1966。
Fe 和 Mo 的峰位接近出廠值，說明能量校準大體正常。
因此問題不是 library selection 或 match cutoff 設置，而是標準化時 XRF 信號強度不足。
建議客戶首先確認：
原廠 standardization clip 是否安裝到位；
clip 內部標準片是否存在、幹淨、未損壞；
analyzer window 是否清潔、無破損、無遮擋；
是否有膠帶、塑料膜、灰塵、油汙；
重啟後重新標準化是否仍失敗。
如果確認這些都正常，則需要維修檢查：
X-ray tube output；
high voltage supply；
shutter operation；
blocked collimator or window；
detector count performance；
preamplifier and signal processing board。
這種表達既能讓客戶理解問題，又不會把故障誤導到合金庫或軟件參數上。
十五、是否可以繼續使用儀器
如果標準化失敗，原則上不建議繼續用它做正式檢測。即使儀器勉強能進入分析界麵，結果也可能不可靠。因為標準化本身就是為了確認儀器當前狀態是否滿足分析條件。低計數率會直接影響：
檢測靈敏度；
低含量元素識別；
合金牌號匹配；
結果重複性；
元素含量準確度；
輕元素或弱峰元素判斷；
測試時間與統計誤差。
如果總計數太低，軟件可能仍然給出某些元素結果，但結果的統計誤差會增大。對於廢料分選，可能造成牌號誤判；對於質量檢驗，可能導致不合格判斷或漏檢。
因此，在標準化失敗未解決前，隻能把測試結果作為參考，不能作為正式檢測依據。
十六、維修結論
結合屏幕信息和標準化數據，這台 InnoV-X Alpha 係列手持式 XRF 分析儀的故障可歸納為：
儀器在 Alloy Analysis 模式下執行標準化失敗，錯誤類型為 count rate error。Info 界麵顯示 Total counts 僅為 474，而 Expected counts 為 1966，實際計數約為期望值的四分之一。Fe 與 Mo 峰位接近出廠設定值，說明能量通道基本正常，主要問題不是合金庫、匹配閾值或軟件庫設置，而是標準化過程中的有效 XRF 信號強度嚴重不足。
優先排查方向為：
標準化夾具未安裝或未卡到位；
標準化夾具裝反或型號不匹配；
標準化片汙染、損壞、脫落；
探頭窗口汙染、遮擋或破損；
X 射線管輸出不足；
高壓電源或管流控製異常；
快門沒有完全打開；
準直器或內部光路堵塞；
探測器效率下降或信號處理鏈路異常。
從維修邏輯上看，應先處理外部可見問題，再進入內部硬件檢測。不要優先修改 Selected libraries、Match cutoff 或合金牌號庫，因為這些設置不決定標準化時的總計數率。
十七、給維修人員的簡明判斷公式
這類故障可以用一句話概括：
峰位基本正常 + 總計數嚴重偏低 = 能量刻度不是主要問題，重點查標準片、窗口、X 射線輸出、光路和探測器計數效率。
如果 total counts 低，但 Fe/Mo peak check 接近 factory set，說明係統還能“看見”峰，隻是“看得太弱”。這類故障最怕誤判成軟件問題，反複重裝程序、切換材料庫、修改匹配閾值，最後浪費大量時間。真正有效的排查方向應該圍繞 XRF 信號鏈路展開：從標準化夾具開始，到窗口，再到 X 射線管、高壓、快門、準直器、探測器和前置電路。
對於現場工程師來說，最重要的是先取得三類照片或數據：
標準化夾具安裝在探頭上的清晰照片；
探頭窗口近距離照片；
標準化 Info 界麵中的 counts、resolution、peak check 數據。
有了這三類信息，基本可以判斷問題是外部使用問題，還是內部硬件故障。當前案例中，Total counts 與 Expected counts 差距過大，已經足以說明問題核心是低計數率。後續隻需要沿著“標準片—窗口—X 射線源—光路—探測器”的順序逐項排除，就能把故障範圍快速縮小。
