ABB IRC5 機器人控製櫃 DSQC661 開關電源（Powerbox PBSE1095）故障診斷與維修技術指南

開關模式電源（Switched-Mode Power Supply，簡稱 SMPS）是工業機器人控製係統的心髒部件之一。在 ABB IRC5 係列機器人控製櫃中，DSQC661（Powerbox PBSE1095 rev.7）作為係統電源模塊，負責將 230V AC 輸入轉換為穩定的 24V DC 輸出，額定電流高達 27A，總功率約 648W。該模塊專為控製麵板、I/O 板、計算機單元和安全電路供電。一旦出現“無輸出”（No output）故障，整個控製櫃將無法上電，機器人係統陷入停機狀態。

本文以用戶提供的真實故障案例（模塊接入控製麵板後無輸出，用戶懷疑黃色大變壓器損壞）為切入點，係統闡述該 SMPS 的工作原理、常見故障模式、診斷流程、維修技巧以及預防策略。內容基於 ABB 官方手冊、SMPS 通用拓撲分析和實際維修經驗，不依賴公開原理圖（ABB 將內部電路圖列為專有資料），而是通過電路拓撲推理和元件級測試實現精準定位。全文聚焦技術細節，避免任何冗餘描述。

一、SMPS 在工業機器人中的作用與 DSQC661 規格詳解

工業機器人控製櫃對電源要求極高：高效率（>85%）、低紋波（<100mV）、強抗幹擾能力以及嚴格的隔離安全。傳統線性電源體積大、發熱嚴重，已被 SMPS 全麵取代。DSQC661 采用離線式（offline）拓撲，先經橋式整流產生約 325V DC 母線電壓，再通過高頻開關（典型 50-100kHz）實現隔離降壓。

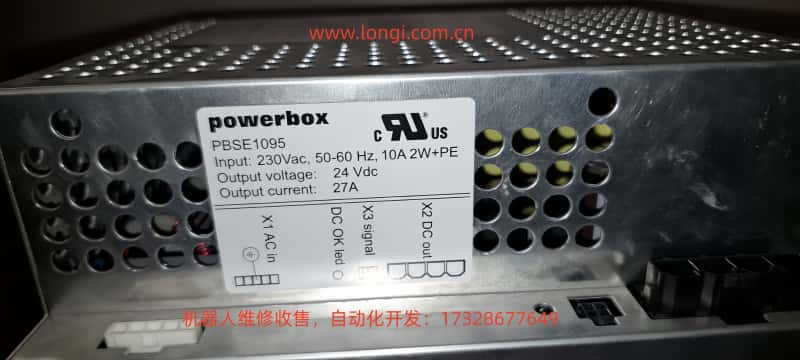

關鍵規格（摘自模塊標簽與 ABB 產品手冊）：

• 輸入：230V AC ±10%，50-60Hz，10A，2W+PE（帶保護地）。

• 輸出：24V DC ±5%，27A 連續，峰值可短暫超載。

• 效率：典型 88-92%（滿載）。

• 保護：輸入雙極熔斷、輸出過壓/過流/短路保護、過溫關斷。

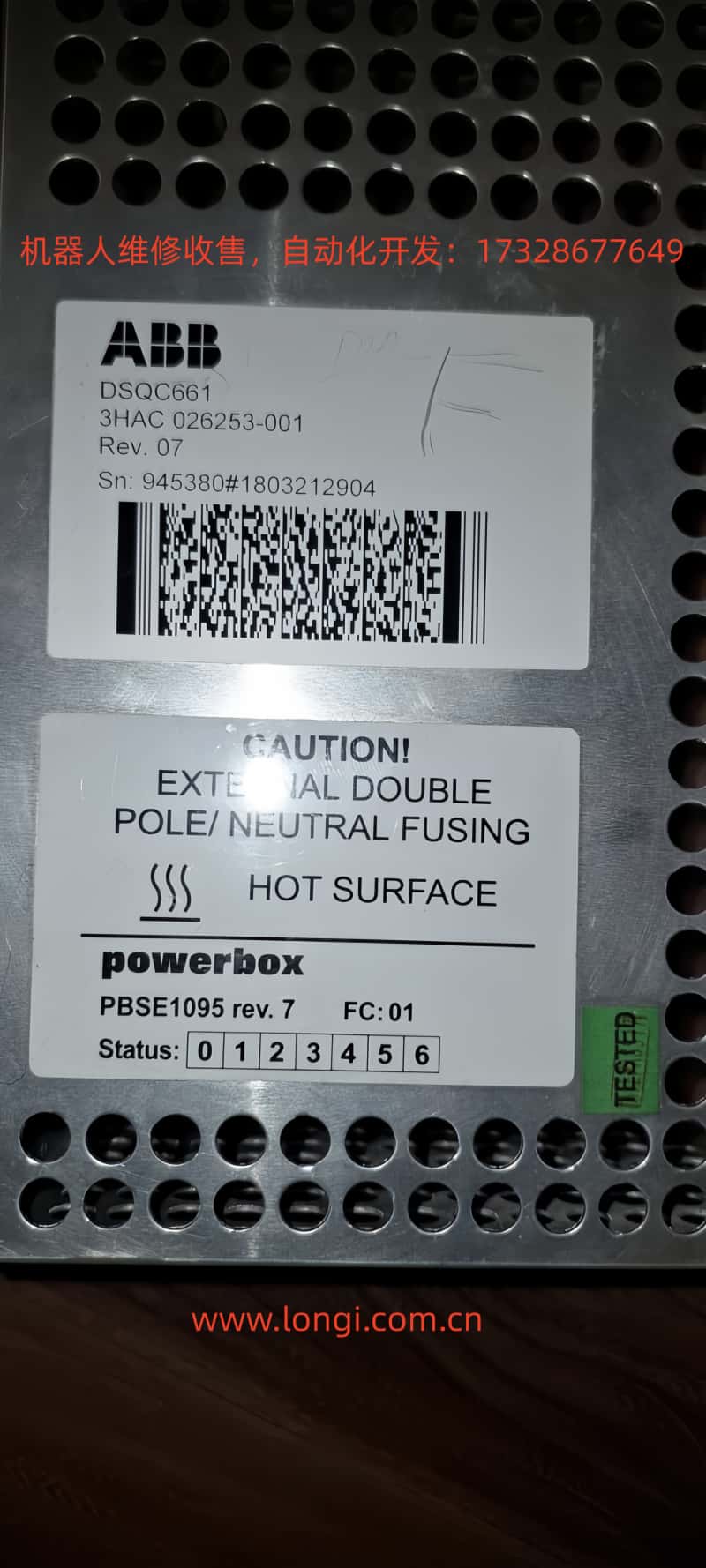

• 指示：前麵板狀態 LED（0-6 位），DC OK LED（X2 輸出正常時點亮），X3 信號接口。

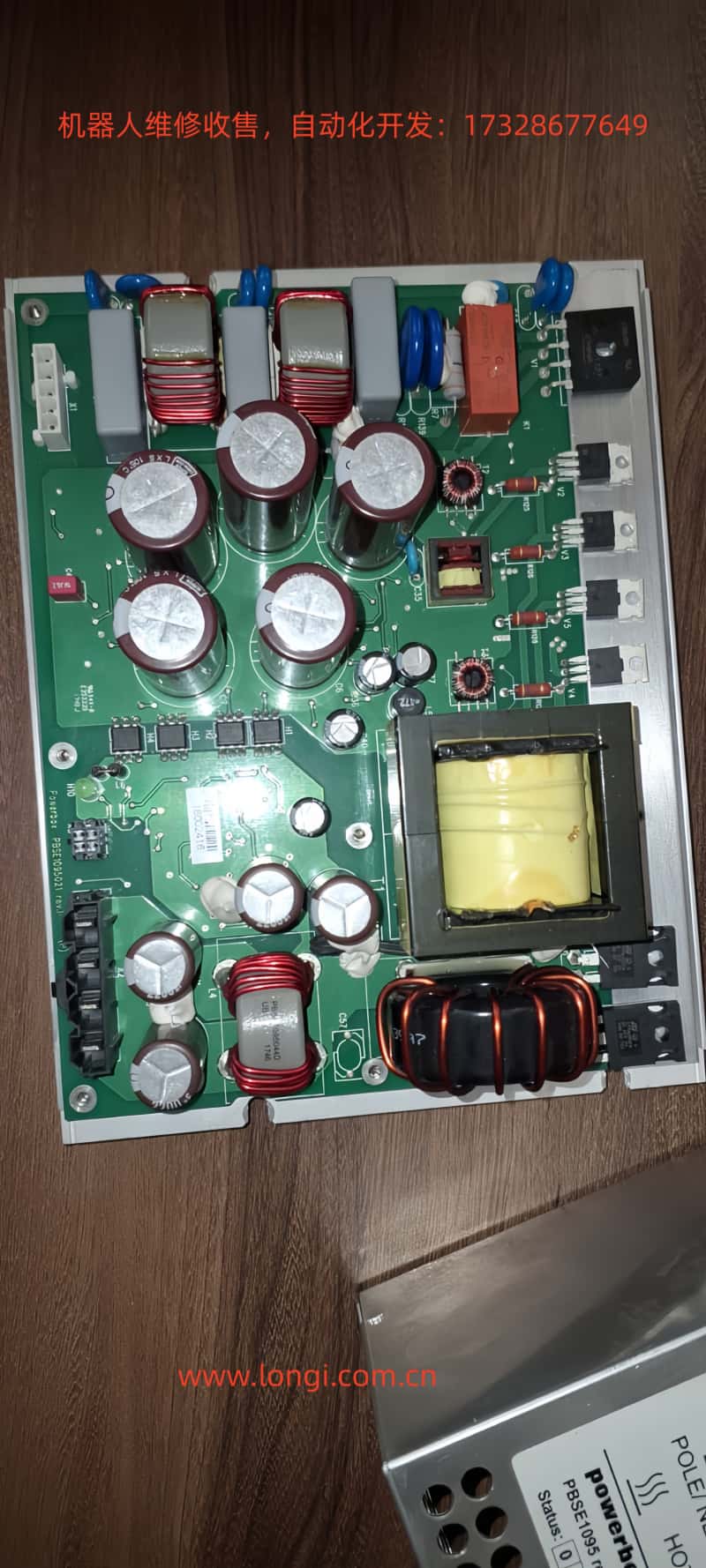

• 物理：鋁製外殼帶通風孔，內部 PCB 含大容量電解電容、主變壓器（黃色環氧灌封，方形鐵芯）、輸出扼流圈和多路 MOSFET。

功率計算示例：

輸出功率 Pout=Vout×Iout=24×27=648W。
考慮效率 η=90%，輸入功率約 720W，輸入電流 Iin≈720/230≈3.13A（實際因 PFC 更高）。
紋波要求嚴苛，通常 ΔV<50mV，以避免影響機器人安全電路。

拓撲結構分析：

DSQC661 內部采用典型的前向變換器（Forward Converter）或半橋拓撲（Half-Bridge），而非簡單反激（Flyback）。

• 理由：輸出電流 27A 屬於中大功率，反激適合 <200W；前向變換器通過副邊電感濾波，能提供低紋波和高效率。

• 主變壓器：照片中黃色大塊為高頻隔離變壓器，初級繞組承受 325V 脈衝，次級多路輸出經肖特基二極管整流。

前向變換器核心方程：

• 輸出電壓 Vout=Vin×D×NpNs，其中 D 為占空比（典型 0.2-0.4）。

• 變壓器複位需第三繞組或 RCD 鉗位電路（照片中常見紅色小電容+二極管）。

二、DSQC661 典型故障模式與“無輸出”成因分析

用戶案例中“接入控製麵板後無輸出”屬於最常見症狀。可能成因按概率排序：

1. 輸入側故障（概率最高，約 40%）：熔絲燒斷、橋式整流二極管短路、PFC 電路（若有）損壞。檢查輸入端 X1 AC in 是否有 230V，熔絲是否完好。

2. 主電解電容老化（概率 30%）：輸入濾波電容（照片中多個大容量 450V 鋁電解電容）和輸出濾波電容（低壓大容量）因高溫、紋波電流老化而鼓包、漏液、ESR 升高。鼓包電容會導致母線電壓不穩，開關管過壓擊穿，最終無輸出。

3. 主變壓器故障（用戶懷疑點，概率 15%）：黃色灌封變壓器絕緣擊穿、繞組短路或開路。長期過載或塵埃導致局部放電，初次級絕緣電阻 <1MΩ 時即失效。症狀：有輸入電壓但無開關振鈴聲，變壓器發熱或有焦味。

4. 開關器件與控製電路（概率 10%）：MOSFET/IGBT 擊穿、PWM 控製器 IC（UC384x 係列或類似）損壞、反饋光耦老化。無輸出時 PWM 驅動信號為 0V。

5. 負載側短路保護（概率 5%）：控製麵板內部短路觸發輸出保護。需脫載測試。

6. 其他：輸出二極管短路、過溫保護鎖定、控製芯片供電缺失。

實測數據：正常空載輸出 24.0-24.5V；負載下紋波 <100mV。若輸出為 0V 或 <1V，則為死機故障。

三、完整診斷流程（推薦 8 步法）

步驟 1：安全準備

斷電 10 分鍾，用 1kΩ/5W 電阻放電所有大電容（母線電壓可達 325V DC）。佩戴防靜電腕帶，準備數字萬用表（DMM）、示波器、絕緣電阻表（Megger）、LCR 表。

步驟 2：外觀與 LED 檢查

觀察 PCB：電容是否鼓包、變壓器是否有裂紋或燒痕、PCB 是否有炭化痕跡。
前麵板 LED：DC OK 是否亮？狀態位 0-6 顯示何值？（ABB 手冊中 0 表示正常，1-6 為具體錯誤碼）。

步驟 3：脫載獨立測試

斷開 X2 DC out 所有負載，僅接 230V AC。

• 測量 X2 輸出：應為 24V DC。

• 若仍無輸出，則故障在電源本身；若有輸出，則負載短路。

步驟 4：輸入側測試

• 測量 X1 AC in 兩端電壓（L-N ≈230V，L-PE ≈230V）。

• 檢查輸入熔絲（內部或外部）。

• 整流後母線電容兩端應 ≈325V DC（無負載時）。

步驟 5：電容與 ESR 測試

用 LCR 表測大電容 ESR（正常 <0.1Ω，高壓電容 <0.05Ω）。鼓包電容 ESR >1Ω 即需更換。

• 公式：紋波電流 Irms=IoutD(1−D)，老化後發熱加速失效。

步驟 6：變壓器專項測試（針對用戶懷疑）

• 電阻法：初級繞組電阻 ≈幾歐姆至十幾歐姆，次級 <1Ω。開路則無窮大，短路則近 0Ω。

• 絕緣測試：初-次級、初-地、繞組間用 500V Megger 測 >10MΩ。

• 環形測試（Ring Test）：用示波器+信號發生器在初級注入脈衝，觀察衰減波形。正常阻尼振蕩 >10 周期；短路則波形塌陷。

• 匝比驗證：若有示波器，可在低壓測試下測初/次電壓比。

步驟 7：開關電路動態測試

通電後（限流燈泡串聯保護）用示波器測 MOSFET 柵極驅動波形（應為 10-15V 方波）。無驅動則查 PWM IC 供電（通常 12-15V 輔助電源）。

步驟 8：負載測試與熱成像

接 24V/10A 假負載，監測溫度（變壓器 <80°C，電容 <60°C）。用熱像儀發現熱點即為故障點。

若以上步驟仍無法定位，建議送 ABB 授權維修站（他們持有完整原理圖）或專業 SMPS 維修廠。

四、維修操作規範與元件更換指南

1. 更換電容：優先選用 105°C/2000 小時以上壽命型號（如 Rubycon、Nippon Chemi-Con）。輸出側低壓大容量電容需低 ESR 係列。焊接時使用熱風槍（350°C），避免過熱損壞 PCB。

2. 變壓器修複或更換：若繞組開路，可嚐試重繞（需專業設備測匝數）；絕緣擊穿通常整件更換。注意黃色灌封膠，拆卸時用異丙醇軟化。

3. MOSFET 更換：選用同型號或更高耐壓（≥600V，Rds(on)<0.5Ω）。必須匹配柵極驅動參數，並更換並聯的齊納二極管和柵極電阻。

4. PWM IC 與光耦：常用 UC3843/3845 或 VIPer 係列。更換後需校準反饋回路（電阻分壓+TL431）。

5. 組裝後測試：先空載，再漸增負載至 27A。監測紋波： Vripple=f×CIout×D（C 為輸出電容）。合格後接入機器人控製麵板。

工具清單：萬用表、示波器（≥100MHz）、熱風槍、吸錫器、絕緣表、假負載（24V 功率電阻或電子負載）。

五、預防性維護與可靠性提升策略

• 定期巡檢：每 6 個月檢查電容外觀、清潔通風孔、測量輸出紋波。

• 環境控製：控製櫃溫度 <45°C，避免粉塵（機器人車間常見）。加裝額外風扇或過濾網。

• 負載管理：避免長期滿載；控製麵板短路前加熔斷器。

• 升級方案：若頻繁故障，可考慮第三方兼容 24V 30A 工業 SMPS（需驗證隔離與信號兼容性），或升級到最新 rev.8 版本。

• 壽命預測：電容壽命公式 L=L
