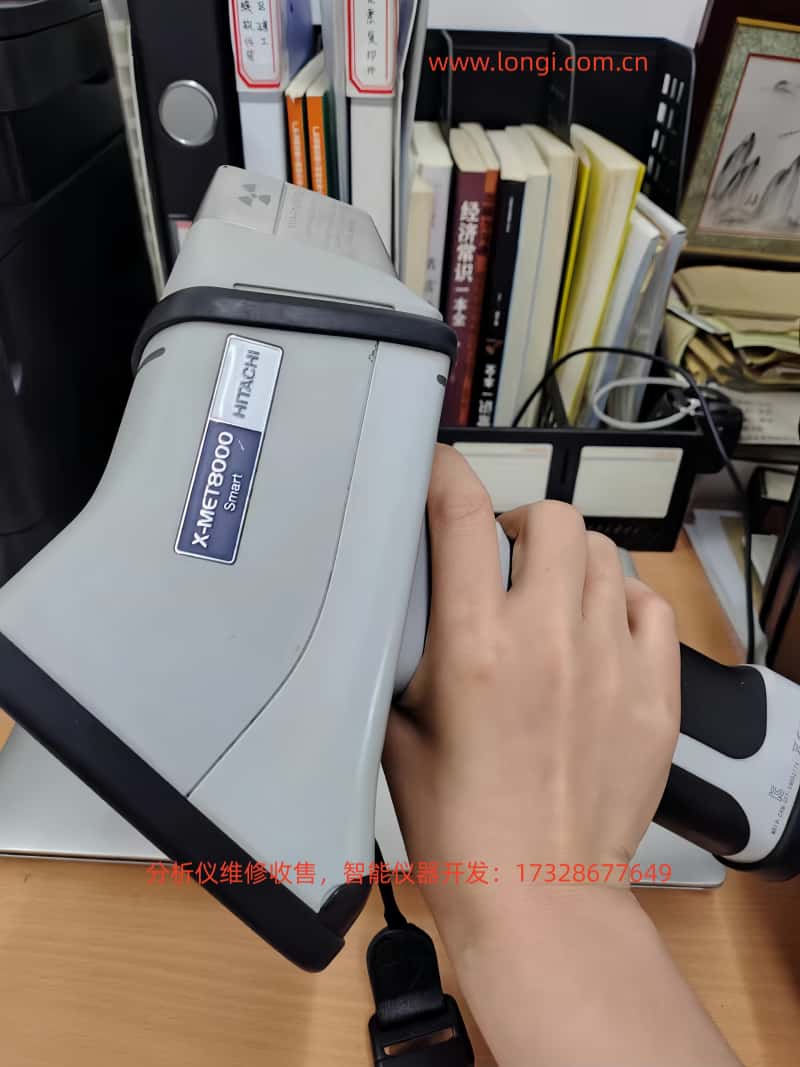

X-MET8000 手持式XRF分析儀 “Sample Not Detected (ID:32)” 報錯的機理解析與係統化排查指南

一、引言：一個高頻卻被誤判的“故障”

在手持式XRF（X-ray Fluorescence，X射線熒光光譜）分析儀的實際應用中，“Sample not detected (Detector): Measurement stopped (ID:32)” 是一個出現頻率極高的提示信息。大量一線用戶在遇到該提示時，第一反應往往是“設備壞了”或“探測器異常”，從而導致不必要的停機、返修甚至誤判設備質量。

事實上，從工程角度來看，這一提示絕大多數情況下並非硬件故障，而是檢測條件未滿足所觸發的保護邏輯。本文將圍繞 X-MET8000 係列手持XRF分析儀，對該錯誤進行深入拆解，並給出一套可複製的係統化排查方法，適用於現場工程師、設備維護人員及技術支持團隊。

二、XRF分析的基本工作原理（理解錯誤的前提）

要正確理解該報錯，必須先理解XRF分析儀的工作機製。

2.1 XRF檢測流程簡述

手持式XRF分析儀的基本流程如下：

1. X射線管發射初級X射線

2. 激發樣品中的原子產生特征X射線（熒光）

3. 探測器接收並分析這些特征X射線

4. 通過能譜分析得出元素成分

2.2 “有效測量”的必要條件

要完成一次有效測量，必須滿足：

• 探頭與樣品物理接觸

• 樣品具有足夠體積與厚度

• 探測器能接收到足夠強度的熒光信號

• 安全檢測邏輯（接觸傳感器）被觸發

一旦這些條件不滿足，係統就會主動終止測量。

三、ID:32 報錯的本質解析

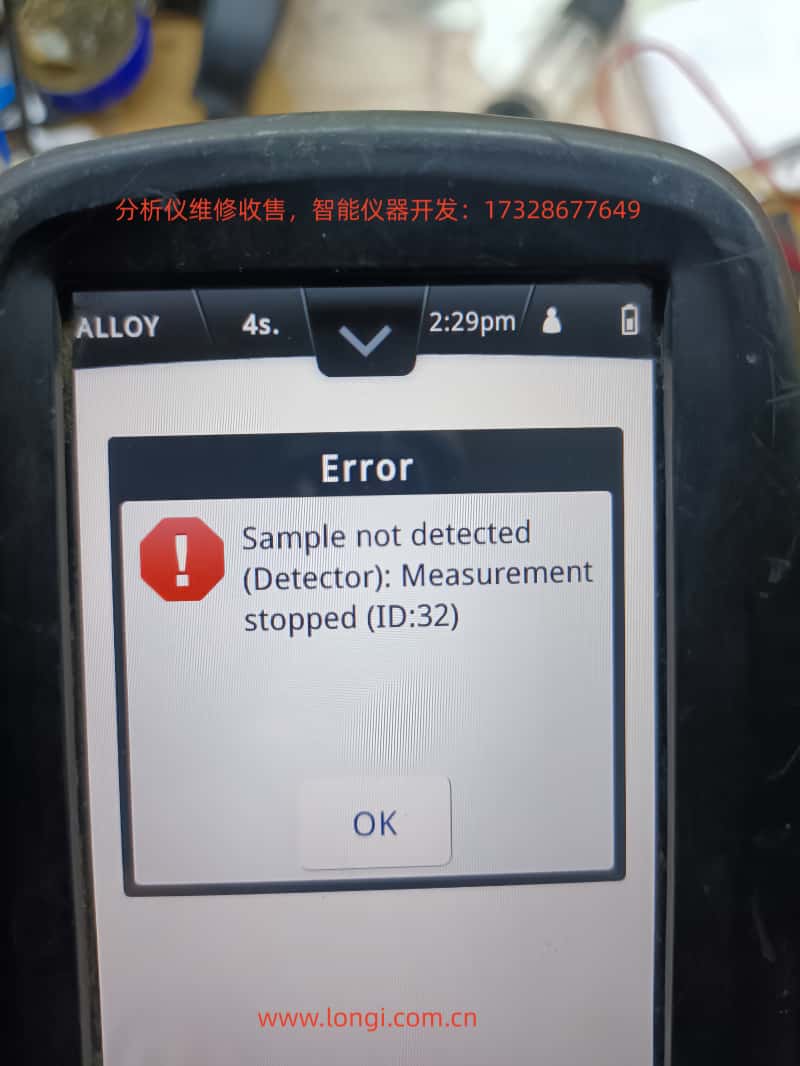

3.1 報錯原文解析

Sample not detected (Detector)
Measurement stopped (ID:32)

可拆解為：

3.2 本質定義（工程角度）

  ID:32 = 樣品檢測失敗（Sample Detection Failure）

更準確的描述是：

探測器未接收到符合閾值要求的有效熒光信號，或接觸檢測未通過，係統執行安全終止。

3.3 觸發機製（核心邏輯）

X-MET8000 內部通常包含兩套判定機製：

① 信號判定機製

• 探測器判斷熒光強度是否達到最低門限

• 若信號接近“空氣背景” → 判定為無樣品

② 接觸安全機製

• 探頭前端存在接觸檢測（Pressure / Proximity Sensor）

• 未貼緊 → 禁止或終止發射

   任一條件不滿足 → 觸發 ID:32

四、導致 ID:32 的七大典型原因（按概率排序）

4.1 探頭未貼緊（最常見，占比 >50%）

現象：

• 測量時設備與樣品存在縫隙

• 手持不穩或角度傾斜

原理：

• X射線散射嚴重

• 熒光信號無法有效返回探測器

解決：

• 垂直壓緊樣品

• 保持穩定

4.2 測量對象為空（誤觸發）

現象：

• 未對準樣品

• 測量空氣或背景

本質：

• 探測器接收到的是環境噪聲

4.3 樣品尺寸不足

典型場景：

• 小螺絲、細管、薄片

• 不規則邊角

問題：

• X射線穿透 → 信號弱

• 背景幹擾嚴重

解決方案：

• 將樣品置於金屬基底上

• 使用樣品夾具

4.4 樣品過薄或低密度

例如：

• 鋁箔

• 鍍層件

• 粉末未壓實

  導致熒光信號不足

4.5 表麵汙染（非常關鍵）

汙染類型：

• 油汙

• 塗層

• 氧化層

• 鏽蝕

   會導致：

• X射線衰減

• 熒光信號失真或不足

4.6 探頭窗口汙染或遮擋

常見問題：

• 金屬粉塵附著

• 油汙覆蓋窗口

• 防護膜破損

   直接影響探測效率

4.7 接觸傳感器異常（少數情況）

表現：

• 已貼緊仍報錯

• 不同樣品均失敗

原因可能包括：

• 傳感器損壞

• 彈片失效

• 內部接線問題

五、係統化排查流程（工程標準步驟）

以下流程可用於遠程支持或現場診斷：

Step 1：標準樣品驗證（關鍵）

使用：
   厚的不鏽鋼塊 / 鐵塊

操作：

• 完全貼緊

• 垂直測量

結果判斷：

Step 2：檢查探頭窗口

確認：

• 是否有汙物

• 是否有損傷

• 是否有遮擋

Step 3：檢查接觸狀態

操作：

• 用力壓緊

• 改變角度測試

Step 4：更換不同樣品測試

目的：

• 排除樣品因素

Step 5：重啟設備

排除：

• 軟件異常

• 臨時狀態錯誤

Step 6：進入維修判斷

若以上全部無效：

   才考慮：

• 探測器故障

• 傳感器損壞

• 主板問題

六、典型誤判案例分析

案例1：客戶認為“探測器壞了”

實際情況：

• 測量的是油漆件

• 表麵未處理

  結論：表麵問題

案例2：測量細小螺絲失敗

問題：

• 樣品麵積不足

   解決：

• 放在鋼板上測

案例3：設備反複報錯

原因：

• 探頭窗口被金屬粉覆蓋

七、如何避免 ID:32 報錯（最佳實踐）

7.1 操作規範

• 保持垂直貼合

• 避免晃動

7.2 樣品處理

• 打磨

• 清潔

• 去除塗層

7.3 使用輔助工具

• 樣品夾具

• 測量平台

7.4 定期維護

• 清潔探頭窗口

• 檢查保護膜

八、技術支持建議（對客戶溝通策略）

當客戶反饋該問題時，建議遵循：

1、 先排除操作問題

而不是直接判斷設備故障

2 、引導標準測試

讓客戶使用“厚金屬樣品”

3、 提供結構化指導

而不是泛泛建議

九、總結

ID:32 並不是故障代碼，而是檢測條件未滿足的結果。

從技術本質上講：

它反映的是“信號不足或接觸失敗”，而非“設備損壞”。

在實際應用中：

• 超過80%的情況屬於操作或樣品問題

• 少於10%才涉及硬件異常

十、最終工程結論

   X-MET8000 的 “Sample not detected (ID:32)”：

• 是一種安全保護機製

• 是XRF設備的正常行為

• 是可通過規範操作避免的提示
