富士ALPHA7係列伺服驅動器CNC集成啟動故障排查指南：PSoF狀態、READY信號閃爍與nG6點動錯誤的係統性分析與解決

富士ALPHA7係列伺服驅動器作為富士電機新一代高性能伺服係統，在CNC機床尤其是旋轉工作台、分度台等定位應用中廣泛使用。其VV型通用接口（RYT302F7-VV2-Z6等型號）支持脈衝、模擬、定位及Modbus等多種控製方式，具備3.0kW容量、200-240V三相輸入、IP00防護，適用於GYS/GYB/GYG係列電機。實際現場中，驅動器常出現鍵盤顯示PSoF（Servo OFF伺服關閉）、CNC畫麵READY信號閃爍、測試運行（Test Operation Mode）中nG6（Not Good 6）拒絕啟動等現象。這些問題並非硬件故障，而是伺服啟動許可條件未滿足導致的信號聯鎖問題。本文係統梳理ALPHA7 VV型驅動器的啟動機製、顯示解讀、故障診斷邏輯、排查流程、參數優化及預防措施，為現場工程師提供完整技術解決方案。

一、ALPHA7 VV型伺服驅動器硬件與接口架構

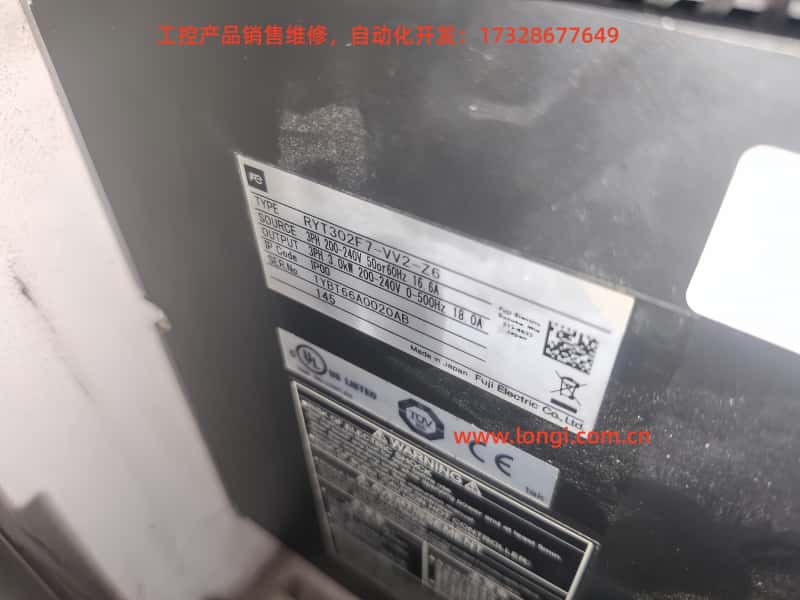

ALPHA7係列伺服放大器型號編碼中，RYT302F7-VV2-Z6含義清晰：RYT表示ALPHA7伺服放大器，302F7為3.0kW容量（Frame 3機架）、200V係列，VV2為通用接口型（支持脈衝/模擬/定位/Modbus），Z6為特定市場/批次後綴。驅動器主電路端子包括L1/L2/L3主電源、P1/P(+)/N(-)直流母線、RB1/RB2/RB3再生製動，控製電源L1C/L2C獨立供電。

關鍵接口決定啟動行為：

• CN1：主控製信號接口，輸入S-ON（伺服ON）、EMG（急停）、+OT/-OT（過行程）、CONT1~8（序列輸入，可分配LOCK PIN、POSITIONING等）。

• CN6：安全功能接口（STO Safe Torque Off），必須正確短接或接入安全模塊WSU-ST1，否則STO激活導致伺服無法ON。

• CN3A/CN3B：高速串行總線或擴展接口（VV型主要用於外部編碼器或多軸同步）。

• CN4：USB接口，用於PC Loader軟件實時監控信號狀態。

• CN7：鍵盤接口，支持Sequence Mode（序列模式）和Test Operation Mode（測試運行模式）。

驅動器上電後，內部自檢通過則顯示AL.0000（無報警）。此時若外部S-ON信號未輸入或聯鎖條件不滿足，鍵盤進入Sequence Mode默認顯示#PSoF（或PSoF），表示伺服關閉、無驅動力輸出。CNC側RDY（Ready）信號通過CN1輸出反饋，若驅動器未進入Servo ON狀態，CNC畫麵READY即閃爍提示“未準備好”。此架構確保安全，但也成為最常見的“假故障”源頭。

二、鍵盤顯示模式與狀態解讀

ALPHA7鍵盤支持多種模式，Sequence Mode和Test Operation Mode直接關聯啟動故障。

1. Sequence Mode（序列模式）

上電默認模式，顯示伺服實時狀態。

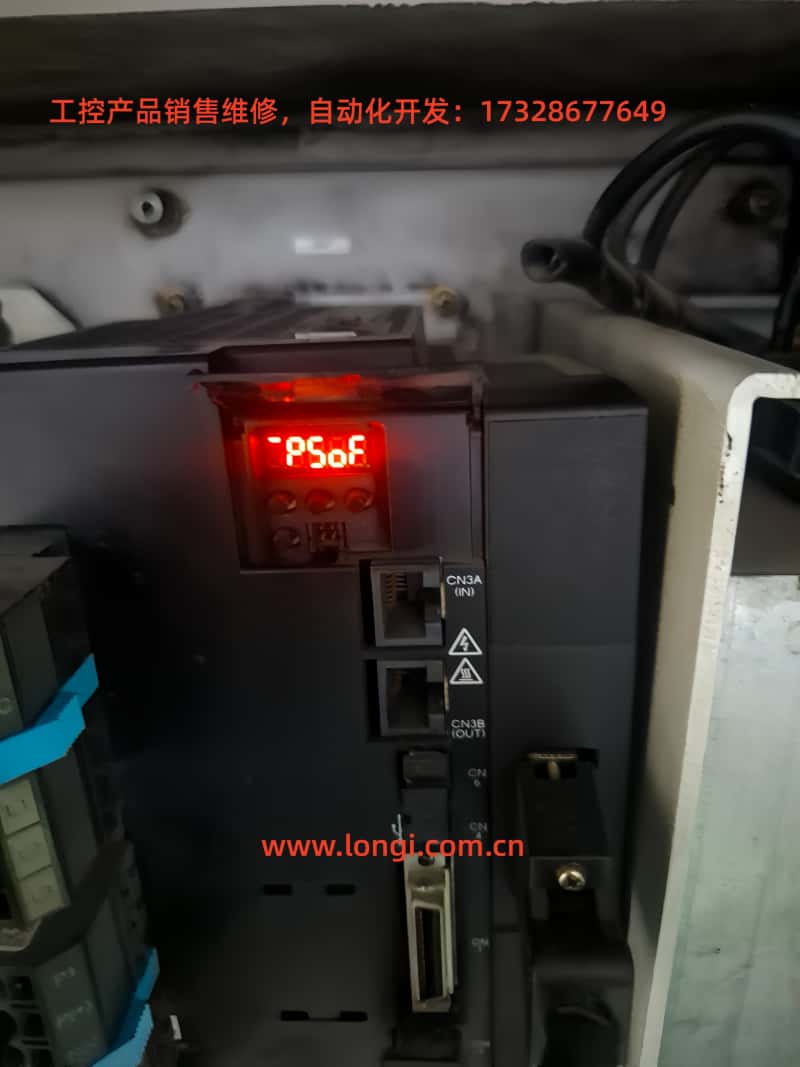

• PSoF（#PSoF）：Servo OFF，正常待機狀態。伺服電機無電流輸出，軸處於自由狀態。

• #PSon：Servo ON，已上電，電機有保持力矩。

• AL.0000：無報警（En_01頁麵確認“No alarm at present”）。

• Er.0000：無錯誤（Fn模式下常見）。

2. Test Operation Mode（測試運行模式，Fn_0n）

通過MODE鍵進入，Fn_01為JOG點動，Fn_06為試運行等。

• nG6（Not Good 6）：操作啟動條件不滿足提示。NG係列代碼含義為“無法執行”，NG6特指安全/聯鎖/信號許可缺失（區別於NG1初始化失敗、NG2運行中斷等）。此時驅動器拒絕輸出PWM，電機不轉。

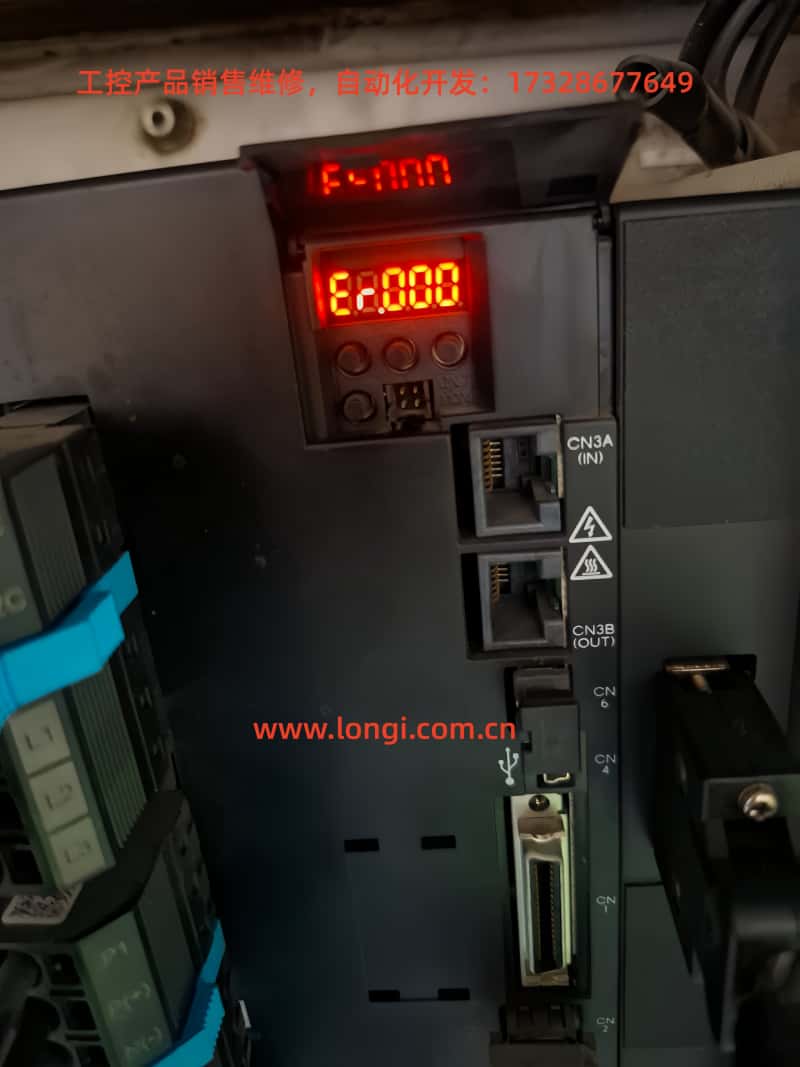

• F-nnn：Fn模式入口，Er.0000表示無錯誤。

鍵盤操作規範：按MODE進入模式，按↑↓選Fn，按SET確認。若顯示nG6，說明S-ON未有效、STO未釋放或CNC CONT信號未就緒。ALPHA7手冊明確：Test Operation Mode啟動前必須確認Servo處於OFF狀態，且所有外部許可信號為有效電平。

三、CNC集成中的信號聯鎖與READY就緒機製

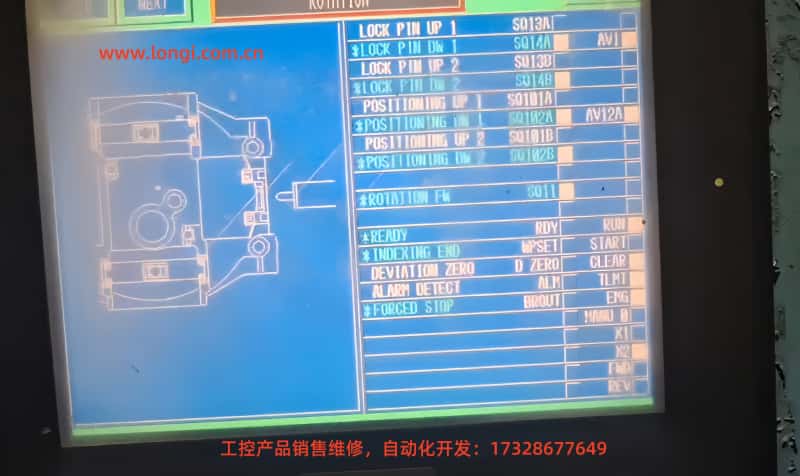

旋轉工作台CNC畫麵（LOCK PIN UP 1/2、POSITIONING UP 1/2、ROTATION Fb、READY、INDEXING END、ALARM DETECT等）典型為分度控製邏輯。READY閃爍本質是CNC未收到驅動器RDY輸出信號。

信號流分析：

1. CNC輸出S-ON至CN1對應端子（可通過PA3_01~08參數分配CONT信號）。

2. 驅動器內部檢查：

• 主電源/控製電源正常。

• STO（CN6）未激活（安全模塊或短接）。

• EMG、+OT/-OT為OFF。

• 編碼器反饋無異常（無P5電源丟失等）。

• CONT序列輸入滿足應用聯鎖（如LOCK PIN到位、POSITIONING完成）。

3. 滿足後進入Servo ON，輸出RDY至CNC。

4. CNC梯形圖再確認所有反饋信號，點亮READY。

若任一環節缺失，驅動器停留在PSoF，CNC READY閃爍，JOG時nG6。常見聯鎖點：旋轉工作台的機械鎖銷未到位（LOCK PIN信號OFF）、分度位置偏差（DEVIATION ZERO未ON）、反饋脈衝異常（ROTATION Fb缺失）。VV型支持Modbus時，還需檢查通信超時參數（PA2_95）。

四、故障現象診斷邏輯

三現象連鎖：

• PSoF + AL.0000：驅動器自檢通過，無硬件報警。

• CNC READY閃爍：外部信號未閉環。

• nG6 in Fn_01：測試模式啟動許可缺失。

根因分類：

1. 信號輸入類（最常見，占70%）：S-ON未輸出、CONT分配錯誤、CNC I/O卡故障。

2. 安全功能類：STO激活（CN6未短接）、EMG常ON、過行程限位開關誤觸發。

3. 參數/配置類：PA3序列輸入分配重複、PA2_74參數寫保護開啟、電子齒輪比（PA1_06/07）導致反饋不匹配。

4. 電源/接線類：控製電源欠壓（雖無報警但影響STO）、CN1屏蔽線接地不良。

5. CNC邏輯類：梯形圖中READY觸發條件包含未滿足的索引結束信號。

診斷優先級：先鍵盤確認AL.0000 → 檢查CN6 STO → 用PC Loader監控S-ON/CONT實時狀態 → CNC側強製輸出S-ON測試。

五、實戰排查流程與操作規範（12步完整指南）

準備工具：萬用表、PC Loader軟件、ALPHA7用戶手冊、CNC梯形圖。

1. 上電確認：上電確認鍵盤顯示AL.0000、En_01“No alarm”。若有AL.xx，查手冊第7章報警列表複位。

2. 模式確認：進入Sequence Mode確認PSoF。記錄當前所有顯示。

3. 檢查STO：檢查CN6 STO端子：無安全模塊時必須短接1-2、3-4；有WSU-ST1模塊時確認24V供電及參數PA安全功能啟用。

4. 測量S-ON：測量CN1 S-ON端子電壓（通常DC24V ON）。若無，進入CNC I/O監控強製輸出。

5. 測試模式：進入Test Operation Mode，選Fn_01 JOG。按SET啟動，若nG6，記錄提示。

6. 軟件監控：用PC Loader連接CN4，監控：

• S-ON輸入狀態（位地址）。

• CONT1~8實際電平。

• RDY輸出狀態。

• STO狀態。

7. 機械聯鎖：檢查機械聯鎖：旋轉工作台LOCK PIN是否物理到位、限位開關信號是否導通。

8. 梯形圖驗證：CNC側驗證梯形圖：強製S-ON，觀察READY是否點亮；檢查INDEXING END、DEVIATION ZERO信號。

9. 參數檢查：參數檢查：PA3_01~08確認CONT分配無重複；PA1_13調諧模式設為0（手動）；PA2_74關閉寫保護。

10. 安全複位：安全複位：按鍵盤SET/ESC或CNC RST信號；斷電重啟控製電源。

11. 低速測試：低速JOG測試：確認電機轉動、無異常噪聲、位置反饋一致。

12. 全速運行：全速試運行：監控轉矩、速度波形，確認無過載（PA2_70）。

整個流程通常30-60分鍾完成。嚴格遵守：操作前斷主電源，佩戴防靜電，確認急停回路有效。

六、參數優化、安全功能配置與高級診斷

VV型關鍵參數優化（針對旋轉工作台）：

• PA1_01：控製模式選3（定位模式）。

• PA1_05/PA1_06/07：電子齒輪比精確匹配工作台減速比。

• PA3_51~55：輸出信號分配RDY至CNC。

• PA2_89/90：序列測試模式編碼器選擇（INC/ABS）。

• 安全參數（WSU-ST1）：SS1/SLS/SBC功能啟用，STO響應時間<10ms。

高級診斷：

• PC Loader波形記錄：記錄S-ON上升沿至RDY輸出延時。

• 壽命預測：ALPHA7內置消耗品壽命監控（電容、風機），提前預警。

• 多軸同步：若多台VV型，檢查Modbus站號（PA2_72）無衝突。

• 噪聲抑製：電源線與信號線分開布線，CN1采用屏蔽電纜接地。

七、旋轉工作台應用案例分析

某CNC旋轉工作台現場（RYT302F7-VV2-Z6 + GYS302D7電機）：

• 現象：鍵盤PSoF，CNC READY閃爍，Fn_01 JOG顯示nG6。

• 診斷：PC Loader顯示S-ON輸入為OFF，LOCK PIN UP信號未ON（機械鎖銷未複位）。

• 處理：調整機械鎖銷位置，確認CONT信號分配（PA3_03=LOCK PIN），強製S-ON後READY點亮，JOG成功。

• 優化後：增加PA3_26~30 CONT常ON功能，提高抗幹擾；啟用STO監控，每班自檢。

類似案例中，90%源於聯鎖信號未閉合，5%為STO接線錯誤，5%為參數分配失誤。無一例硬件損壞。

八、預防維護與最佳實踐

1. 布線規範：CN1/Cn6使用雙絞屏蔽線，遠離動力線>30cm。

2. 上電順序：先控製電源，再主電源；斷電先斷主電源。

3. 定期自檢：每月Fn_05報警複位測試、PC Loader信號掃描。

4. 文檔管理：保存參數備份（PC Loader導出）、梯形圖版本。

5. 培訓要點：操作員嚴禁帶電插拔CN1，維護時先確認PSoF。

6. 升級建議：若頻繁nG6，考慮切換LS型內置定位功能，減少CNC負擔。

7. 備件策略：庫存CN6短接件、STO模塊，驅動器保質期內不建議拆機。

遵循ISO13849-1 Cat.3 PL-d安全標準，確保STO功能完整性。

結論

ALPHA7 VV型驅動器的PSoF、READY閃爍、nG6現象是典型“信號許可未就緒”故障，通過鍵盤顯示解讀、信號流追蹤、PC Loader監控和12步排查流程，可在最短時間內恢複生產。核心在於理解S-ON與多重聯鎖的閉環邏輯，而非盲目更換硬件。本指南基於ALPHA7用戶手冊（Sequence Mode/Test Operation Mode章節）、現場VV型應用經驗及安全模塊手冊編製，適用於絕大多數CNC旋轉工作台場景。實際操作中，嚴格參照最新手冊版本；疑難問題可通過富士電機技術支持提供序列號與Loader截圖進一步診斷。

掌握上述技術，可將ALPHA7啟動故障解決時間從數小時縮短至分鍾級，提升設備利用率與係統可靠性。未來隨著EtherCAT VC型普及，類似信號聯鎖問題將進一步簡化，但基礎診斷邏輯永恒不變。建議工程師建立標準化排查 checklist，確保每台設備投產前完成S-ON信號驗證與STO功能測試。
