Oxford INCA 能譜儀 FireWire 供電與通訊異常的工程級分析與故障判定方法

——以 INCA micsF+ 為例的係統性技術解析

一、問題背景：為什麽 INCA 能譜儀“看起來像壞了”，但其實不是？

在掃描電子顯微鏡（SEM）及電子探針（EPMA）係統中，**Oxford Instruments 的 INCA 係列能譜儀（EDS）**被廣泛使用。
在設備轉手、搬遷、單箱送修或非整機環境下，經常會遇到如下典型問題：

• 設備無法正常啟動

• 指示燈顯示異常（紅燈、黃燈、綠燈狀態混亂）

• 用 IEEE-1394（FireWire）線連接兩台箱體，結果一台正常、一台報警

• 單獨給箱體供電，始終無法進入“就緒狀態”

這些現象極其容易被誤判為“主板損壞”“FPGA 損壞”或“設備報廢”，從而導致：

• 不必要的高成本維修

• 誤判設備價值

• 錯失可直接使用或轉售的儀器

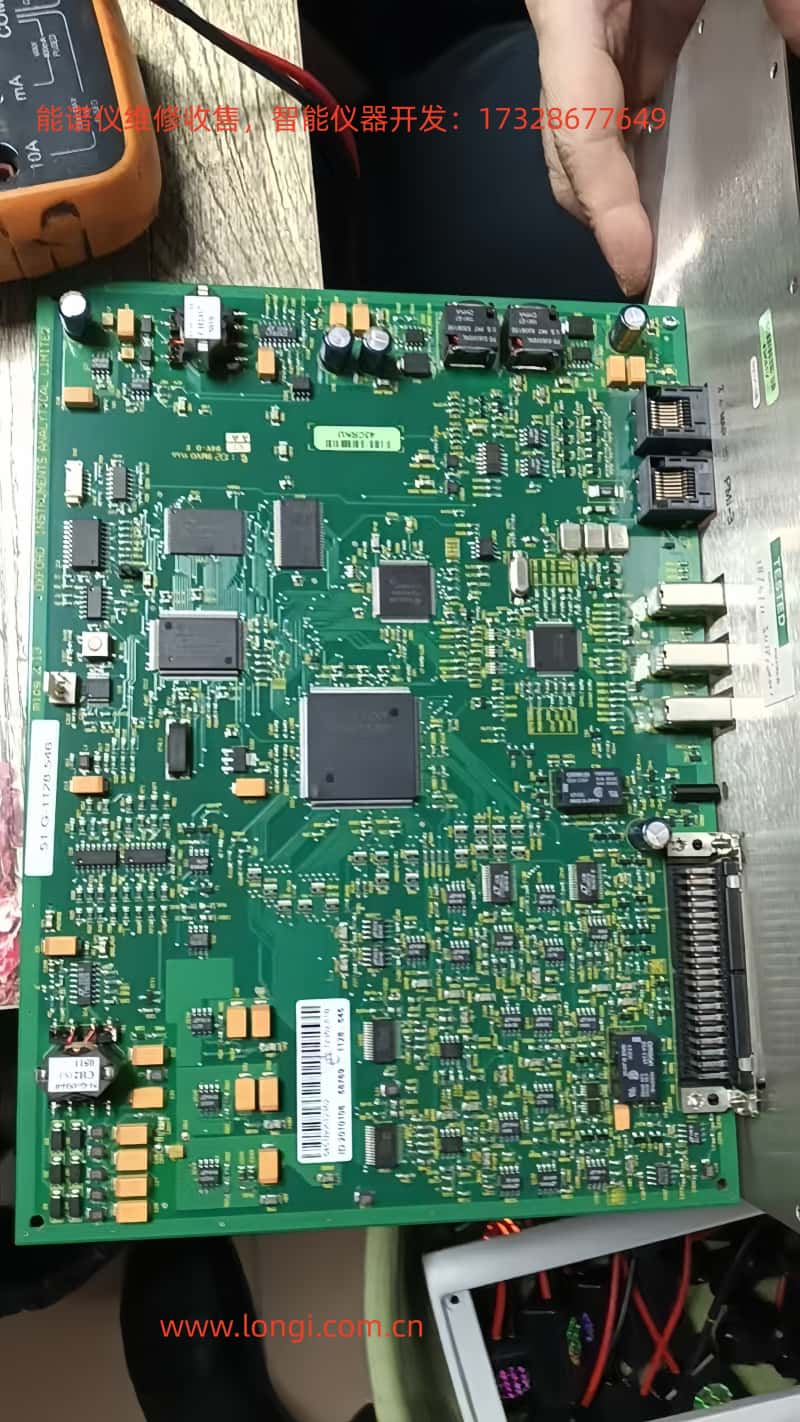

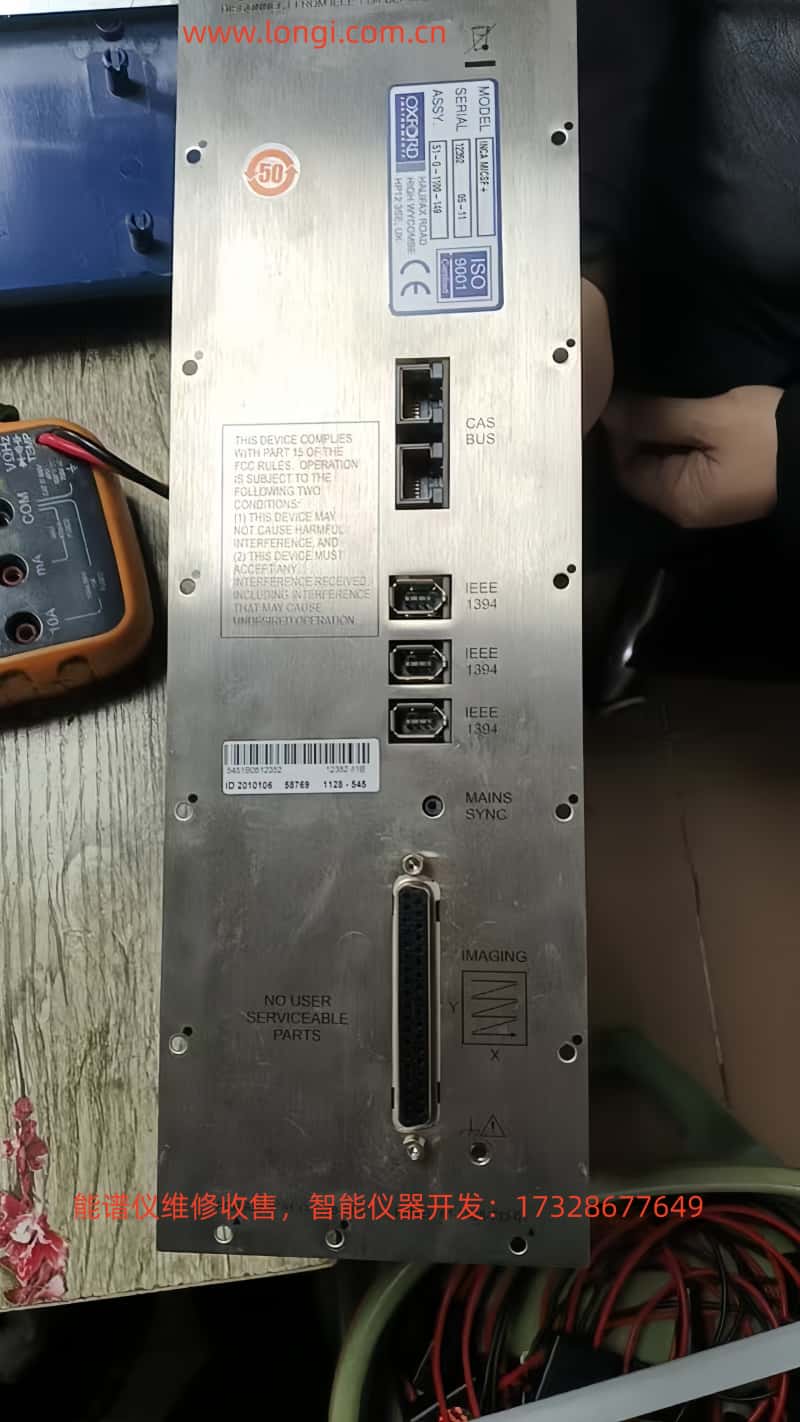

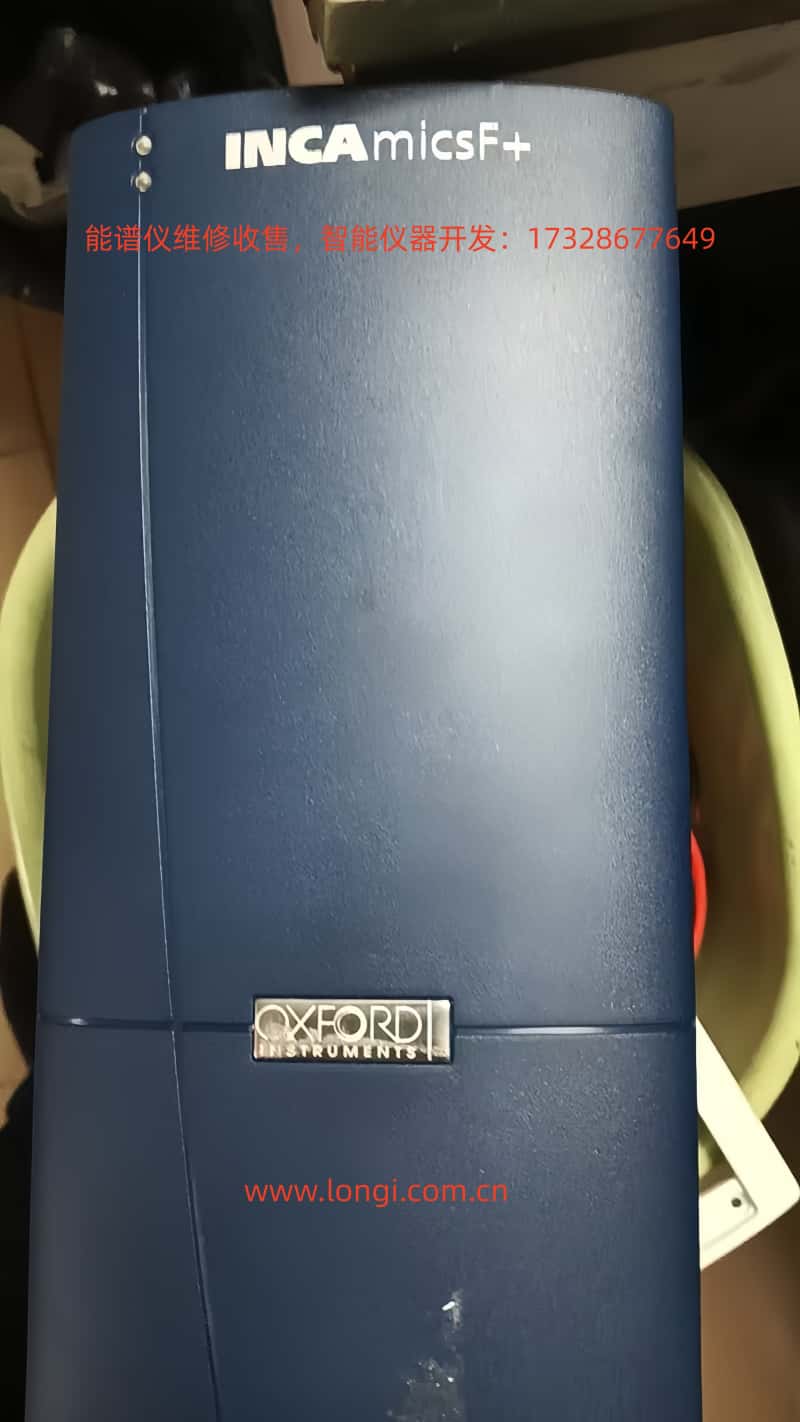

本文將以 INCA micsF+ 為例，從係統結構、FireWire 總線供電機製、啟動時序、指示燈邏輯等多個層麵，給出工程級、可驗證的判斷方法。

二、INCA 能譜儀的係統定位：它不是“獨立儀器”

1. INCA 箱體的真實角色

首先必須明確一個前提：

INCA micsF+ 並不是一台可以獨立運行的儀器

它的定位是：

• SEM / EPMA 係統中的

• 能譜前端電子控製與數據采集單元

• 本質是：

• 高速數據采集硬件

• 通訊從設備（Peripheral）

它必須依賴：

• FireWire（IEEE-1394）主機

• 以及 PC 上的 INCA 軟件係統

才能進入完整工作狀態。

2. 常見誤區

很多人在脫離整機環境後，容易產生以下錯誤認知：

• “隻要能上電，就應該綠燈”

• “兩台 INCA 用 1394 線連起來應該能互相供電”

• “不接電腦，隻供電測試，燈不綠就是壞”

這些認知全部是錯誤的。

三、IEEE-1394（FireWire）不是普通通信接口

1. FireWire 的三個關鍵特性

IEEE-1394 與 USB、以太網有本質區別：

1. 總線供電能力

• 6-pin 1394A 接口可提供 8–30V（通常 12V）

• 可直接為外設供電

2. 總線角色機製

• 必須存在“主機（Host / Bus Manager）”

• 外設隻是節點（Node）

3. 上電即總線初始化

• Bus Reset

• 節點枚舉

• 角色協商

FireWire 是“有主從邏輯的智能總線”，不是點對點網線。

2. 為什麽 INCA 能用 1394 線供電？

Oxford INCA 設計中：

• FireWire 同時承擔兩件事

1. 通訊

2. 主供電

也就是說：

PC（1394 Host）
  ↓ 通訊 + 供電
INCA 能譜箱

這也是為什麽很多 INCA 係統根本沒有單獨的大電源接口。

四、錯誤接法分析：INCA ↔ INCA 直連為什麽一定出問題？

1. 典型錯誤接法

INCA #1  ←──1394線──→  INCA #2

看似合理，實際上必然出問題。

2. 工程層麵的原因

兩台 INCA 都是：

• FireWire 外設

• 不是 Host

• 不具備穩定的“總線主控與供電仲裁能力”

上電後會發生：

• 總線電壓與角色協商異常

• Bus Reset 無法完成

• 一台可能“勉強進入 Link 狀態”

• 另一台進入 Fault / Waiting 狀態

於是出現典型現象：

• 一台綠燈

• 一台黃燈或報警

這不是硬件故障，而是係統結構錯誤。

五、INCA 指示燈狀態的真實含義（工程判定核心）

1. 標準啟動時序

在正常設計中，INCA 上電後的邏輯順序是：

1. 紅燈閃爍

• FPGA 配置

• Flash 讀取

• 內部電源軌啟動

2. 紅燈停止

• 上電自檢完成

3. 黃燈常亮

• 等待 FireWire 主機枚舉

4. 綠燈亮

• 總線初始化完成

• 軟件控製就緒

2. 紅燈閃爍意味著什麽？

這是一個非常關鍵的判斷點：

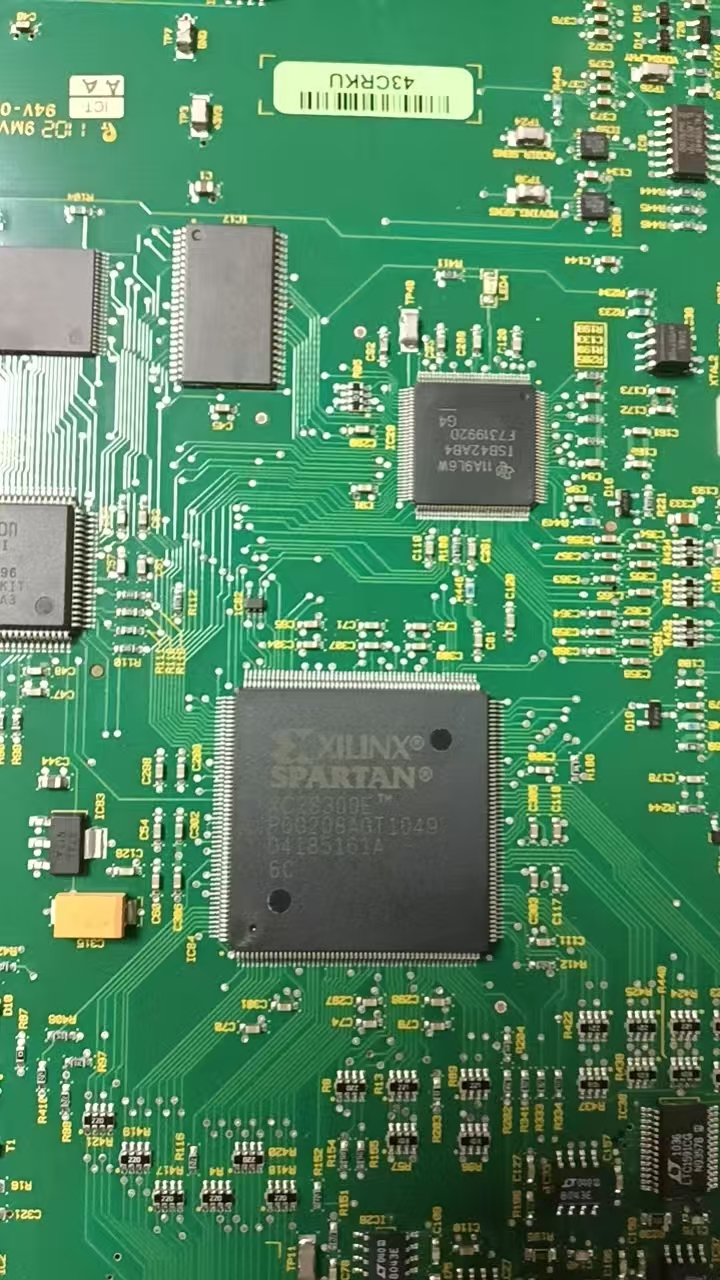

紅燈閃爍 = FPGA 成功啟動

這直接說明：

• FPGA 本體未損壞

• Flash 未損壞

• 主電源軌工作正常

如果 FPGA 真壞了，通常表現是：

• 不亮燈

• 常亮紅燈

• 或直接無任何反應

3. 黃燈常亮是否等於故障？

不是。

在 INCA 體係中，黃燈常亮的真實含義是：

等待 FireWire Host / 通訊未初始化

在以下情況下必然出現黃燈：

• 單獨給 INCA 供電

• 未連接 PC

• FireWire Host 未工作

• 係統未完成 Bus Reset

這是一種“正常等待態”，不是 Fault。

六、單板供電測試：如何正確理解結果？

1. 正確的單板供電方式

工程驗證中，允許：

• 使用 FireWire 6-pin 電源腳

• 提供穩定 12V

• 限流 0.5A 左右

用於判斷：

• 電源是否正常

• FPGA 是否啟動

2. 正確的預期結果

在“單獨供電、不接 PC”的情況下：

此狀態下，任何要求“進入工作模式”的期待都是錯誤的。

七、什麽情況下才應該懷疑“真故障”？

隻有在以下條件同時出現時，才需要進入板級維修判斷：

• 上電無紅燈

• 電流異常（過大或過小）

• FPGA 完全不發熱

• 接 PC 後仍無法枚舉

• FireWire PHY 無任何活動

否則，不應輕易下“主板壞了”的結論。

八、正確的係統驗證方法（推薦流程）

標準驗證結構

PC（PCIe-1394 Host）
        ↓
INCA 能譜箱

驗證步驟：

1. 使用 PCIe-1394 擴展卡

2. 6-pin ↔ 6-pin FireWire 線

3. 單台 INCA 接入

4. 上電

5. 觀察指示燈變化

6. 在係統中檢查設備枚舉

九、工程結論總結

可以明確得出的結論是：

1. INCA 能譜儀不是獨立設備

2. FireWire 既是供電，也是控製核心

3. INCA ↔ INCA 直連屬於錯誤使用方式

4. 紅燈閃爍說明 FPGA 正常

5. 黃燈常亮在無主機狀態下完全正常

6. 隻有在接入 PC Host 後才能判定通訊狀態

7. 大量“疑似故障”的 INCA 實際是健康設備

十、結束語：工程判斷比“感覺”更重要

在高端科研儀器維修與評估中，最大的成本浪費往往來自誤判，而不是設備本身的損壞。

INCA 係列能譜儀的設計，本質上是一個高度依賴係統結構的模塊。
脫離係統後，用“普通電源設備”的思路去判斷它，幾乎一定會得出錯誤結論。

理解係統 → 才能判斷故障。
這，才是工程維修的真正價值所在。
