一、引言：為什麽 F7 Saturation 是 VACON NXS 中“最具指向性”的故障之一

在工業現場維修中，VACON NXS 係列變頻器以其結構紮實、控製穩定而被廣泛應用於風機、水泵、擠出、輸送等連續工況場合。然而，在長期運行或經曆過維修、改造之後，部分設備會出現一個讓工程師高度警惕的故障代碼：

F7 – Saturation（飽和故障）

與過流、過壓、欠壓等“運行條件類故障”不同，F7 是一種強硬件指向型保護。一旦出現，往往意味著功率單元內部已經存在不可忽視的物理異常。本文將圍繞 VACON NXS 係列中 F7 Saturation 故障，從控製原理、功率半導體機理、觸發邏輯、現場症狀、排查方法到維修決策進行係統性闡述，供第三方讀者、維修工程師及設備管理人員參考。

二、F7 Saturation 的官方定義與現場表現

2.1 故障代碼的直觀含義

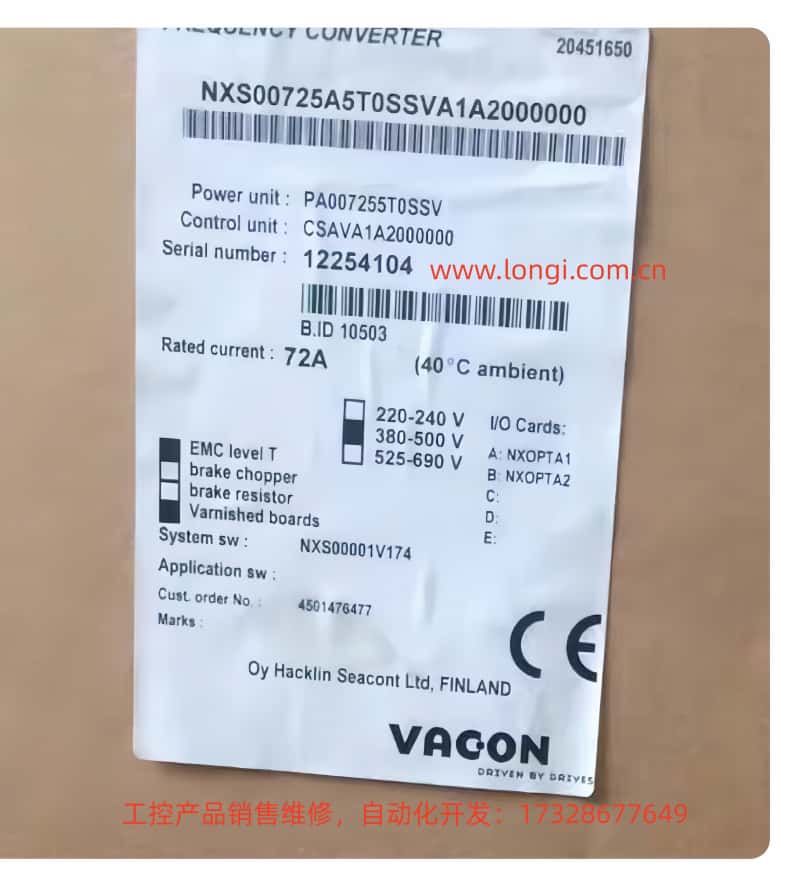

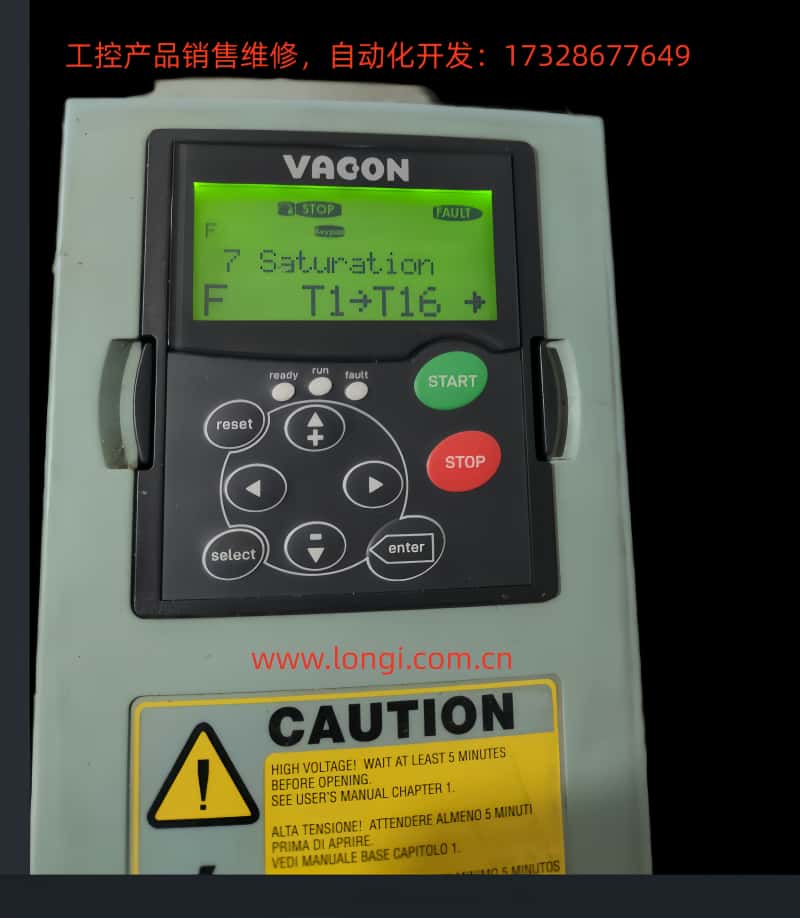

在 NXS 的操作麵板上，F7 通常顯示為：

F7 Saturation
T1 + T16

其中：

• Saturation（飽和）：指 IGBT 在被驅動導通時，進入了異常的“去飽和”狀態；

• T1 / T2 / T3：指示具體相位（通常對應 U / V / W 相）；

• T16：表示功率單元或 IGBT 子模塊級別的保護被觸發。

這並非一個模糊報警，而是一個高度定位化的硬件異常信號。

2.2 典型現場症狀

根據大量維修案例總結，F7 通常具有以下特征：

1. 上電即報，或啟動瞬間即報

2. 與負載無關，空載同樣觸發

3. 複位後可短暫消失，但一旦運行立即複現

4. 無法通過參數修改、恢複出廠設置消除

這些特征本身已經在提示：
故障源頭不在控製邏輯或參數層麵，而在功率執行層。

三、從功率半導體原理理解 “Saturation”

3.1 IGBT 的正常導通狀態

在正常工況下，當驅動板向 IGBT 柵極施加合適的驅動電壓（通常 +15V 左右）時：

• IGBT 進入導通區；

• 集電極—發射極電壓（Vce）迅速下降；

• 功率損耗處於可控範圍。

此時，IGBT 的工作狀態被稱為**“飽和導通”**，這是一個健康狀態。

3.2 什麽是“異常飽和”（DESAT）

當以下情況發生時：

• 柵極已被驅動打開；

• 但 Vce 未按預期下降，仍保持較高電壓；

驅動電路會判定：

IGBT 未能有效導通，存在失控或損壞風險

這就是所謂的 DESAT（De-saturation，去飽和）檢測。

VACON 在 NXS 係列中采用的是高速硬件比較 + 驅動級聯鎖的方式，一旦觸發，CPU 並不會參與決策，而是直接進入封鎖狀態。

四、F7 Saturation 的內部觸發機理

4.1 硬件級保護路徑

F7 的觸發路徑大致如下：

1. 控製板發出 PWM 指令

2. 驅動板放大並隔離後驅動 IGBT 柵極

3. 驅動板實時檢測 Vce（或等效信號）

4. 若檢測到異常 → 立即觸發 DESAT

5. 輸出級被強製關斷

6. 故障狀態鎖存，麵板顯示 F7

這一過程的反應時間通常在 微秒級，遠快於軟件保護。

4.2 為什麽不能“屏蔽”F7

這是許多非專業維修嚐試中最危險的誤區。

原因在於：

• F7 並非參數邏輯；

• 它繞過 CPU，直接作用於驅動與功率級；

• 若強行繞過，將導致 IGBT 在異常狀態下持續導通。

後果隻有一個：IGBT 徹底擊穿，甚至連帶母線、電容、驅動板一並損毀。

五、F7 常見成因的工程分類

5.1 第一類：IGBT 本體失效（最常見）

包括但不限於：

• C–E 局部擊穿

• 芯片老化導致導通能力下降

• 熱疲勞造成焊層劣化

這類故障通常表現為：

• 單相或單橋臂觸發 F7

• 萬用表可測得異常阻值

5.2 第二類：IGBT 驅動通道異常

即 IGBT 本身未完全損壞，但無法被正確驅動：

• 驅動 IC 損壞

• 柵極電阻變值或開路

• 去飽和檢測二極管異常

• 光耦/隔離電源失效

此類問題在維修後設備中尤為常見。

5.3 第三類：驅動板與功率板匹配問題

VACON 對 NXS 係列的驅動板與功率模塊存在嚴格匹配關係：

• 不同功率段 ≠ 相同驅動參數

• 錯配會導致柵極電流不足或檢測閾值異常

結果同樣是：F7 立即觸發。

5.4 第四類：外部誘因（次要）

如：

• 電機繞組短路

• 輸出電纜對地擊穿

• 直流母線嚴重紋波

需要注意的是：
這些因素本質上是“誘因”，最終受害者仍是 IGBT。

六、標準化的工程排查流程（推薦順序）

步驟一：完全斷電並放電

• 斷開輸入電源

• 等待 ≥5 分鍾

• 確認 DC 母線電壓 < 50V

步驟二：靜態檢測 IGBT

• 使用萬用表二極管檔

• 測量 C–E、G–E

• 任一相異常 → 判定功率模塊需更換

步驟三：檢查驅動板

重點檢查：

• 是否有元件缺失、燒蝕

• 驅動 IC 與隔離電源狀態

• 去飽和檢測回路完整性

步驟四：檢查連接與匹配

• 驅動板型號是否正確

• 排線、插針是否氧化或虛接

步驟五：排除外部因素

• 脫開電機

• 空載測試

• 驗證故障是否仍然存在

七、維修決策與成本控製建議

7.1 何時更換整套 IGBT 模塊

• 模塊已服役多年

• 多相出現異常

• 已有明顯熱損傷痕跡

結論：不建議單管修補。

7.2 何時優先修複驅動板

• IGBT 測試正常

• 故障集中在單一相位

• 設備有明確維修史

7.3 對設備管理方的建議

• F7 出現後 不要反複強製上電

• 避免“試運行”行為

• 及時聯係具備功率電子維修能力的服務商

八、結語：正確理解 F7，才能避免“二次損壞”

VACON NXS 的 F7 Saturation 並不是一個“複雜難懂”的故障，而是一個“高度誠實”的故障。
它直接告訴工程師：功率執行層已經不再可信。

忽視它、繞過它、拖延處理，最終隻會放大損失；
而尊重它、理解它、按工程邏輯處理，往往能在可控成本內完成修複。

一句話總結

F7 Saturation 是 VACON NXS 對 IGBT 與驅動係統發出的最高級別硬件警告，它不可屏蔽、不可忽視，隻能通過規範的功率級檢修來解決。
