1. 引言

在工業自動化領域，ABB ACS880係列變頻器憑借高可靠性、精準的矢量控製能力及豐富的通訊功能，廣泛應用於風機、水泵、輸送帶、機床等設備的驅動係統，是工業生產的“心髒”。其內部功率元件（IGBT模塊、整流橋、直流電容）的穩定運行依賴於高效的散熱係統，而冷卻風扇是散熱係統的核心組件——據ABB售後數據統計，30%以上的變頻器故障源於散熱係統異常，其中Fault 5080（冷卻風扇卡住或斷開）是ACS880係列最常見的預警性故障之一。

該故障若未及時處理，會導致變頻器內部溫度持續升高（IGBT結溫超過150℃時會觸發過溫保護Fault 5090），甚至造成功率元件永久性損壞（如IGBT炸裂、電容鼓包），引發停機事故。本文將從故障代碼解析、原因深度分析、係統性排查流程、典型解決案例及預防性維護策略等方麵，全麵闡述Fault 5080的處理邏輯，為工業維護人員提供可操作的技術指導。

2. 故障代碼解析：Fault 5080的定義與觸發邏輯

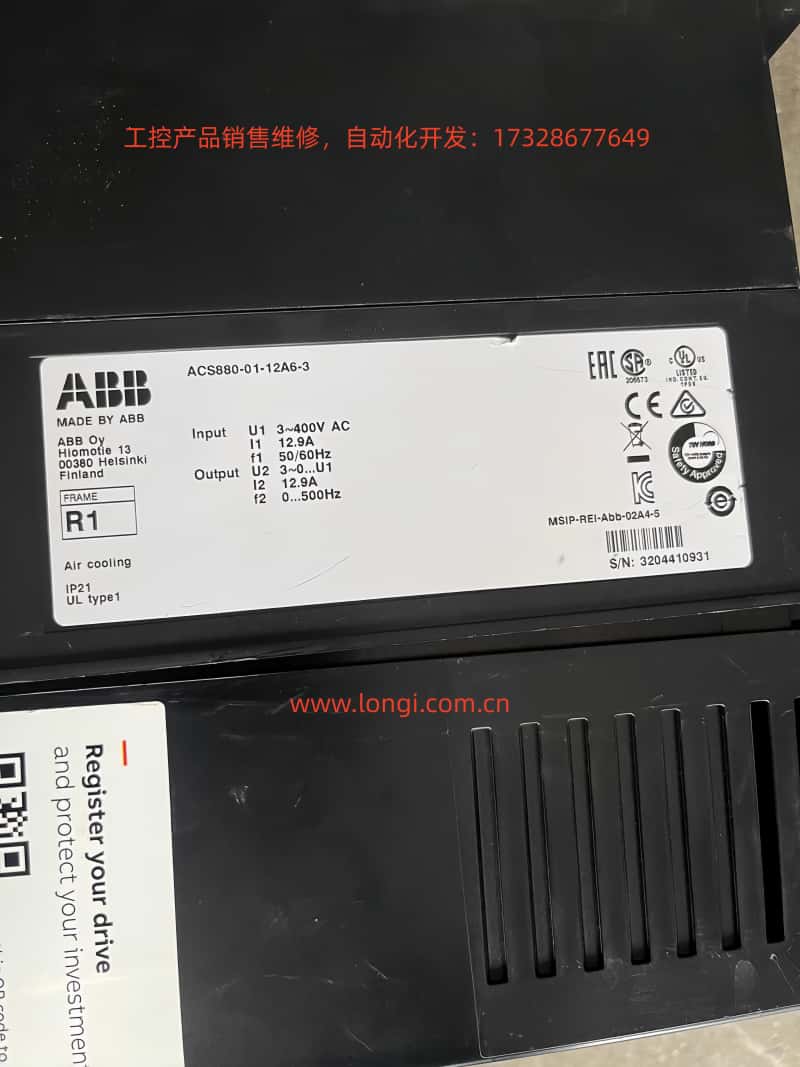

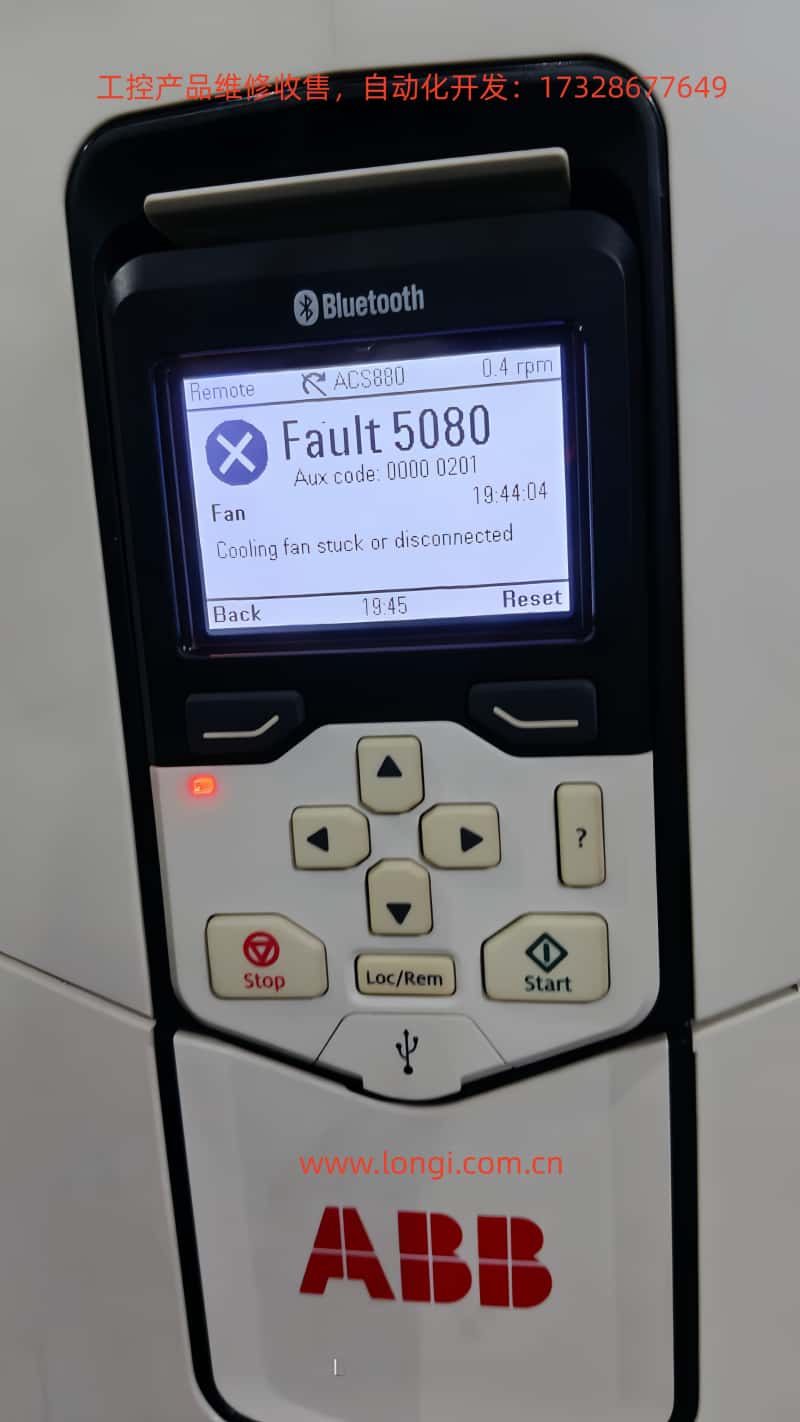

根據ABB ACS880用戶手冊，Fault 5080的官方描述為：Cooling fan stuck or disconnected（冷卻風扇卡住或斷開），屬於“Fan”類故障，輔助代碼（Aux code）通常為0000 0201（具體以實際顯示為準）。其觸發邏輯基於風扇轉速監測：

• 變頻器通過內置霍爾傳感器檢測風扇轉速（輸出脈衝信號，頻率與轉速成正比，如1500rpm對應25Hz）；

• 當檢測到轉速低於額定值的50%（或完全無信號）且持續時間超過10秒時，觸發Fault 5080；

• 故障觸發後，變頻器立即切斷輸出，保護內部元件免受過熱損壞。

需強調的是，Fault 5080是預警性故障——其目的是在風扇完全失效前提醒維護人員處理，避免後續更嚴重的故障（如Fault 5090過溫、元件損壞）。

3. 故障原因深度分析：機械、電氣與環境的三重誘因

Fault 5080的根源可分為機械異常、電氣故障、環境惡化三大類，具體如下：

3.1 機械原因：風扇本體或傳動機構失效

冷卻風扇的機械故障是最常見的誘因（占比約60%），主要包括：

• 軸承磨損/卡滯：長期運行後，軸承潤滑脂流失，摩擦係數增大，導致風扇轉速下降（如額定1500rpm降至800rpm以下）；若軸承損壞嚴重，風扇會完全停轉。

• 灰塵/異物堆積：工業環境中的金屬屑、纖維、粉塵會附著在葉片或軸承上，增加負載，導致轉速降低；若異物（如螺絲、墊片）卡住葉片，會直接導致風扇停轉。

• 葉片損壞：碰撞、老化或異物衝擊會導致葉片裂紋、斷裂，破壞動平衡，引發振動加劇，轉速不穩定。

3.2 電氣原因：供電或信號線路故障

電氣係統異常是第二大類原因（占比約30%），涉及供電、反饋信號及控製電路：

• 供電線路故障：風扇供電（DC 24V）出現斷路（線路斷裂、端子鬆動）、短路（絕緣層破損）或電壓異常（低於DC 18V或高於DC 30V），會導致風扇無法運轉。例如，端子排中的風扇電源端子因振動鬆動，會導致供電中斷。

• 反饋信號故障：霍爾傳感器的信號線路（3芯線：電源、地、信號）出現鬆動、幹擾（與動力線路並行）或傳感器損壞，會導致主板無法接收轉速信號。例如，信號線屏蔽層破損，受到變頻器輸出側的高頻幹擾，會導致主板誤判風扇停轉。

• 控製電路故障：主板上的風扇控製電路（繼電器、驅動芯片、運算放大器）損壞，會導致無法給風扇供電或無法處理信號。例如，驅動風扇的繼電器觸點燒蝕，無法吸合，導致風扇無供電。

3.3 環境原因：散熱條件惡化

環境因素會加速風扇老化或增加散熱需求（占比約10%）：

• 高溫環境：環境溫度超過40℃時，風扇負載增加，軸承潤滑脂快速流失，加速磨損；同時，高溫會導致風扇電機絕緣層老化，縮短使用壽命。

• 高濕度環境：相對濕度超過80%時，風扇軸承會生鏽，線路端子會氧化，增加接觸電阻，甚至引發短路。例如，氧化的端子會導致供電電壓下降至DC 15V，風扇轉速降低。

• 通風不良：變頻器櫃內通風不暢（如散熱風扇故障、櫃體密封過嚴），會導致內部熱量無法排出，即使風扇正常運轉，也無法滿足散熱需求，此時主板可能誤判風扇故障（因內部溫度過高）。

4. 係統性排查流程：從安全到驗證的 step-by-step 指導

處理Fault 5080時，需遵循“安全第一、由外到內、由機械到電氣”的原則，具體流程如下：

4.1 安全準備：避免觸電風險

• 斷開變頻器主電源（AC 380V/220V），懸掛“禁止合閘”警示牌；

• 等待5分鍾（直流電容放電至DC 50V以下），用萬用表確認電壓；

• 佩戴絕緣手套、護目鏡，使用防靜電工具（避免靜電損壞元件）。

4.2 外觀檢查：快速定位明顯故障

打開防護罩，檢查：

• 風扇狀態：葉片是否有裂紋、斷裂，防護網是否有異物堵塞，外殼是否變形；

• 線路狀態：供電線路（紅+24V、黑GND、黃信號）是否鬆動、燒蝕，端子排是否氧化；

• 內部環境：變頻器內部是否有大量灰塵（尤其是風扇周圍、IGBT模塊表麵），是否有金屬屑、纖維等異物。

4.3 機械檢查：驗證風扇轉動靈活性

• 斷開風扇供電，手動撥動葉片，檢查是否靈活：

• 若卡滯：清理葉片、軸承上的灰塵/異物；若軸承磨損（有雜音、卡頓），更換同型號風扇（ABB原廠型號可通過機身標簽查詢）；

• 若靈活：繼續電氣檢查。

4.4 電氣檢查：測量供電與信號線路

4.4.1 供電電壓測量

• 合上主電源（暫不啟動電機），用萬用表（DC 24V檔）測風扇輸入端電壓（紅-黑線）：

• 正常範圍：DC 22-26V；

• 若異常（如DC 15V）：檢查線路是否斷裂（用通斷檔測電阻，正常0Ω）、端子是否鬆動（緊固後重新測量）；若線路正常，可能是內部電源模塊故障（需聯係ABB售後）。

4.4.2 反饋信號測量

• 若供電正常但風扇不轉，用示波器測信號線（黃-黑線）波形：

• 無信號：更換風扇（用替換法測試，若信號恢複，說明原風扇傳感器損壞）；

• 信號雜亂：檢查信號線是否與動力線路並行（分開敷設，間距≥10cm），加屏蔽層（鋁箔包裹，接地）。

• 正常：頻率穩定的脈衝信號（如1500rpm對應25Hz）；

• 異常：無信號（傳感器損壞）、信號雜亂（幹擾）：

4.5 控製電路檢查：排查主板故障

若供電、信號均正常，但風扇仍不轉，需拆機檢查主板：

• 找到風扇控製電路（繼電器、驅動芯片），測繼電器線圈電壓（正常DC 24V）：

• 有電壓但不吸合：繼電器損壞（更換同型號）；

• 無輸出：驅動芯片損壞（更換芯片或主板）；

• 用ABB Drive Composer軟件讀取故障記錄，進一步定位（如MCU故障）。

4.6 故障複位與驗證

• 按麵板【Reset】鍵清除故障；

• 啟動變頻器（帶電機運行），用Drive Composer監測風扇轉速（正常為額定值的90%-110%）；

• 運行30分鍾，檢查內部溫度（IGBT模塊≤80℃），確認無再次報警。

5. 典型解決案例：從現象到結果的真實場景

案例1：線路端子鬆動導致供電中斷

故障現象：某鋼鐵廠ACS880-01-05A3-2變頻器（驅動風機）頻繁報Fault 5080，重啟後暫時恢複，2-3小時後再次報警。
排查過程：

• 外觀檢查：風扇防護網有少量灰塵，葉片無損壞；

• 機械檢查：手動轉動風扇，靈活性正常；

• 電氣檢查：測風扇供電電壓僅DC 15V（正常DC 24V）；

• 線路檢查：斷開主電源，拆開端子排，發現風扇電源端子（紅線）因振動鬆動，接觸電阻增大。
  解決措施：緊固端子，用絕緣膠帶包裹加固；
  驗證結果：運行8小時未報警，風扇轉速1450rpm（額定1500rpm），內部溫度65℃。

案例2：風扇軸承磨損導致轉速下降

故障現象：某水處理廠ACS880-01-12A3-2變頻器（驅動水泵）報Fault 5080，麵板顯示轉速800rpm（額定1500rpm）。
排查過程：

• 外觀檢查：風扇葉片有灰塵，防護網無堵塞；

• 機械檢查：手動轉動風扇，軸承有明顯雜音，阻力大；

• 拆卸風扇：軸承潤滑脂完全流失，滾珠表麵磨損。
  解決措施：更換ABB原廠風扇（型號3BSE023456R1）；
  驗證結果：轉速恢複至1480rpm，運行24小時未報警，內部溫度55℃。

案例3：反饋信號幹擾導致誤報警

故障現象：某汽車廠ACS880-01-20A3-2變頻器（驅動輸送帶）啟動後立即報Fault 5080，但風扇實際在轉動。
排查過程：

• 外觀檢查：風扇轉動正常，線路無鬆動；

• 電氣檢查：供電電壓DC 24V正常；

• 信號檢查：示波器測信號線波形，有大量高頻幹擾（100Hz）；

• 線路檢查：信號線與電機動力線（AC 380V）並行敷設，間距僅5cm。
  解決措施：分開敷設信號線與動力線（間距20cm），信號線加鋁箔屏蔽層（接地）；
  驗證結果：故障消失，信號波形恢複正常（25Hz），運行1周未報警。

6. 預防性維護策略：從“故障維修”到“預測性維護”

Fault 5080的預防需建立定期維護+環境優化+狀態監測的體係，具體如下：

6.1 定期維護計劃：按周期執行

6.2 環境優化：改善散熱條件

• 溫度控製：安裝環境溫度≤40℃，若過高，加裝櫃內散熱風扇（如ABB冷卻單元）；

• 濕度控製：相對濕度≤80%，若過高，安裝除濕機；

• 通風優化：櫃體通風口安裝防塵網（定期清理），動力線路與信號線路分開敷設（間距≥10cm）。

6.3 狀態監測：實時預警故障

利用ABB Ability™ Smart Sensor遠程監控係統，實時監測：

• 風扇轉速：設置閾值（如額定轉速的80%），低於閾值時發送預警（短信/郵件）；

• 內部溫度：IGBT模塊溫度閾值設置為90℃，超過時提示檢查散熱係統；

• 振動幅值：風扇振動閾值設置為0.5mm/s，超過時提示軸承磨損。

7. 結論

Fault 5080是ABB ACS880變頻器常見的散熱類故障，其根源涉及機械、電氣和環境多方麵因素。處理時需遵循“安全第一、由外到內”的原則，通過外觀檢查、機械驗證、電氣測量逐步定位故障點。典型案例表明，線路鬆動、軸承磨損、信號幹擾是最常見的原因，通過緊固端子、更換風扇、優化線路敷設可快速解決。

預防Fault 5080的關鍵在於建立係統性維護體係：定期清理灰塵、更換風扇、檢查線路，優化環境散熱條件，利用遠程監控實現預測性維護。通過這些措施，可將風扇故障發生率降低80%以上，顯著提高變頻器可靠性，避免停機損失。

對於工業維護人員而言，掌握Fault 5080的排查與預防方法，不僅能快速解決故障，更能提升對變頻器散熱係統的理解，為其他故障（如過溫、元件損壞）的處理奠定基礎。遇到複雜故障時，建議及時聯係ABB官方售後，避免操作不當導致更大損失。
