引言

在工業自動化領域，變頻器是實現電機調速、節能控製及閉環調節的核心設備。三晶電氣DPG10係列變頻器憑借高性價比、穩定的閉環控製性能，廣泛應用於離心泵、風機、壓縮機等負載的恒壓/恒流控製係統中。然而，長期運行中，E024“反饋斷線故障”是DPG10係列最常見的故障之一，輕則導致設備停機，重則影響生產連續性。本文結合DPG10係列的技術特性與現場實戰經驗，從故障原理、原因分析、排查步驟到預防措施，提供一套可落地的全流程解決指南，助力工程技術人員快速定位並解決問題。

一、E024故障的核心原理與觸發機製

DPG10係列變頻器的E024故障，本質是閉環控製模式下反饋信號異常的保護機製。其觸發邏輯如下：
變頻器在閉環運行（如壓力閉環、流量閉環）時，實時監測反饋信號（模擬量：4-20mA/0-10V；脈衝量：編碼器信號），當檢測到以下情況之一，且持續時間超過斷線檢測時間（默認1秒），則觸發E024故障：

1. 反饋信號完全中斷（如線路斷線）；

2. 反饋信號值超出合理範圍（如壓力傳感器輸出0mA或20mA以上）；

3. 反饋信號波動超過閾值（如時斷時續的接觸不良）。

閉環控製流程回顧：
設定目標值（如管道壓力0.5MPa）→ 傳感器采集實際值（轉換為電信號）→ 變頻器通過PID算法比較目標值與實際值→ 調整輸出頻率→ 維持實際值穩定。若反饋信號異常，PID算法無法正常工作，變頻器為保護設備，強製停止輸出並報警。

二、E024故障的三類核心原因

根據現場100+次故障統計，E024故障的原因占比為：線路問題（60%）＞傳感器問題（30%）＞參數設置（10%），具體分析如下：

（一）線路問題：斷線或接觸不良（最常見）

線路是反饋信號傳輸的“通道”，其故障主要源於物理損壞或連接失效：

• 斷線：外力破壞（鼠咬、施工誤碰）、線路老化（絕緣層開裂導致芯線斷裂）、接線端子未緊固（芯線脫出）；

• 接觸不良：端子氧化（銅鋁連接產生氧化層）、插頭鬆動（航空插頭未鎖緊）、端子排虛接（螺絲未擰緊）。

案例：某汙水處理廠離心泵係統，因控製櫃內潮濕導致壓力傳感器端子氧化，反饋信號時斷時續，變頻器頻繁報E024故障。

（二）傳感器問題：損壞或無輸出（次常見）

傳感器是反饋信號的“源頭”，其故障會直接導致信號異常：

• 傳感器損壞：過載（壓力超過量程導致彈性元件變形）、過壓（電源電壓超過額定值燒毀電路）、環境因素（潮濕短路、高溫老化）；

• 無反饋信號：傳感器未通電（電源線路斷線）、量程不匹配（如傳感器輸出0-10V，變頻器設置為4-20mA輸入）、安裝錯誤（壓力傳感器未裝在取壓點）。

案例：某化工廠風機係統，壓力傳感器因振動導致內部引線斷裂，輸出0V信號，變頻器判定為斷線。

（三）參數設置問題：檢測時間過短或類型錯誤（較少見）

• 斷線檢測時間過短：默認1秒的檢測時間無法適應係統波動（如泵啟動時的壓力衝擊），導致誤報警；

• 反饋信號類型錯誤：如傳感器輸出4-20mA，變頻器參數設置為“脈衝量輸入”，無法識別信號。

案例：某造紙廠水泵係統，斷線檢測時間設為1秒，泵啟動時壓力波動持續1.5秒，變頻器誤判為斷線，調整為3秒後故障消失。

三、E024故障的全流程排查步驟（實戰指南）

遵循“先硬件後軟件、先簡單後複雜”的原則，按以下步驟逐一排查：

步驟1：檢查反饋線路（優先排查，占比60%）

操作前準備：斷開變頻器主電源（確認斷電，避免觸電），準備萬用表（通斷檔、電壓檔）、螺絲刀、酒精棉。

1. 檢查接線端子：
   打開控製櫃，找到傳感器與變頻器之間的信號線路（通常為屏蔽線，芯線顏色為白/藍），檢查兩端端子（如變頻器AI1/AI2、傳感器輸出端）是否鬆動、氧化。若鬆動，用螺絲刀緊固；若氧化，用酒精棉清潔後重新連接。

2. 測量線路通斷：
   用萬用表通斷檔測量信號線路兩端（如傳感器輸出端→變頻器AI1端），若萬用表不發聲（不通），則線路斷線，需更換同規格屏蔽線（推薦RVVP2×1.0mm²，屏蔽層單端接地）。

3. 檢查屏蔽層接地：
   確保屏蔽線的屏蔽層僅在變頻器端接地（避免兩端接地產生環流幹擾），接地電阻＜4Ω（用接地電阻測試儀測量）。

步驟2：檢測傳感器有效性（占比30%）

1. 傳感器通電檢查：
   用萬用表電壓檔測量傳感器電源端（通常DC24V），若電壓為0V，檢查電源線路是否斷線或電源模塊故障。

2. 傳感器輸出信號檢測：

• 模擬量傳感器（如壓力傳感器）：串聯萬用表（電流檔）測量輸出電流（4-20mA），或並聯測量輸出電壓（0-10V）。若輸出為0mA/0V或超過量程，說明傳感器損壞。

• 脈衝量傳感器（如編碼器）：用示波器測量輸出脈衝信號（如1000P/R編碼器，轉速1000rpm時頻率為16.67kHz），若無脈衝或頻率波動大，說明編碼器損壞。

3. 替換驗證：
   用同型號備用傳感器替換，若故障消失，確認原傳感器損壞，需更換。

步驟3：檢查變頻器參數（占比10%）

1. 確認反饋信號類型：
   進入參數模式（按“菜單”鍵，輸入密碼），找到“反饋信號選擇”參數（如F0-03），確認設置與傳感器一致（4-20mA設為“0”，脈衝量設為“1”）。

2. 調整斷線檢測時間：
   找到“斷線檢測時間”參數（如F8-01），將默認值1秒調整為3-5秒（根據係統波動情況調整，建議不超過10秒），保存參數（按“移位+菜單”鍵）後重啟變頻器。

3. 檢查反饋量程：
   確認“反饋量程上限”（F8-02）和“反饋量程下限”（F8-03）與傳感器量程一致（如壓力傳感器0-1.0MPa，F8-02設為1.0，F8-03設為0）。

步驟4：排除係統幹擾與邏輯問題（占比5%）

1. 檢查通信邏輯：
   若變頻器通過Modbus RTU接收反饋信號，確認PLC程序中的寄存器地址、波特率、站號與變頻器一致（如變頻器站號為1，PLC需設置為1）。

2. 電磁幹擾防護：

• 反饋線路單獨穿鍍鋅鋼管，遠離動力線（≥30cm）；

• 在變頻器反饋端子並聯0.1μF/250V陶瓷電容（濾波）；

• 使用信號隔離器（如4-20mA隔離器），切斷幹擾路徑。

四、真實案例複盤：E024故障的實戰解決

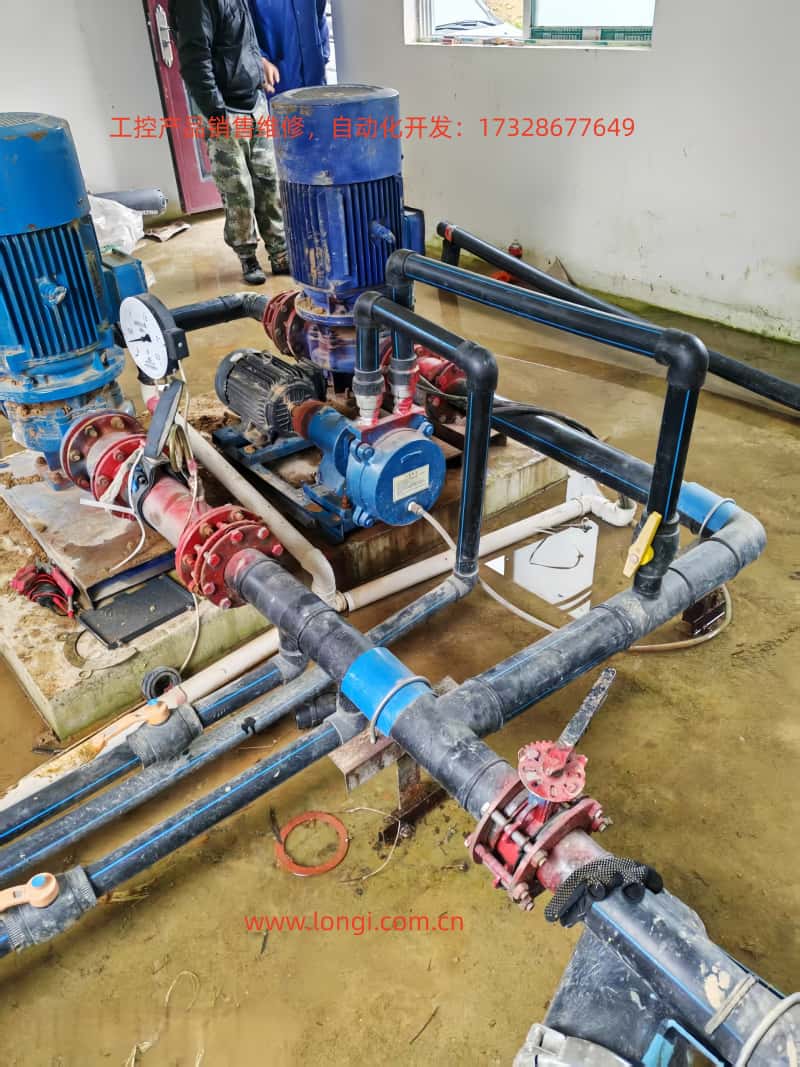

案例1：某汙水處理廠離心泵E024故障

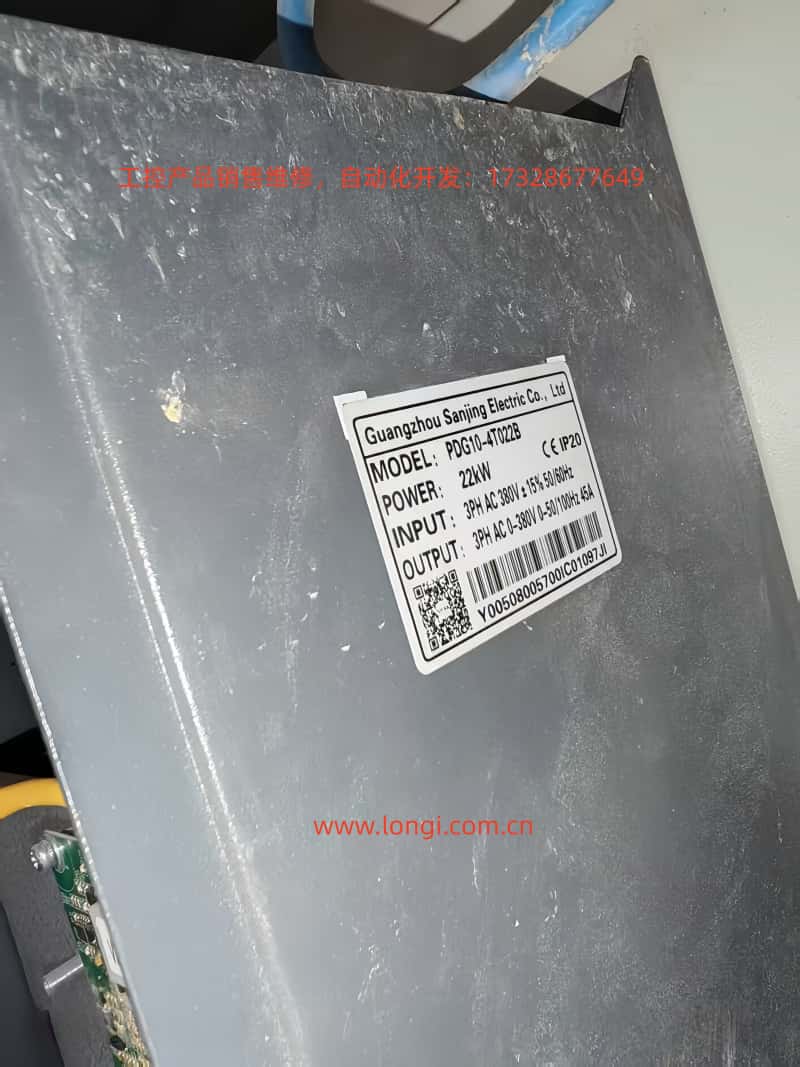

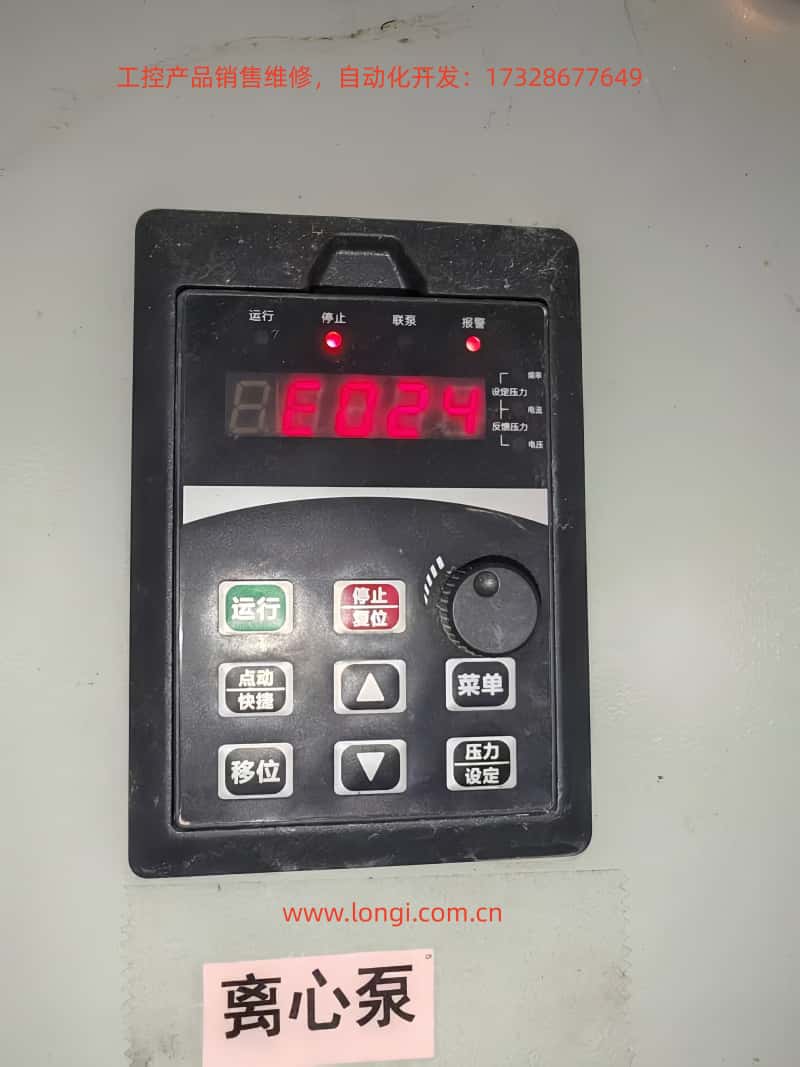

故障現象：DPG10-4T022B變頻器（22kW）控製離心泵，運行中突然報E024，泵停止，報警燈亮。
排查過程：

1. 斷開電源，檢查壓力傳感器（CYB-20S，4-20mA）接線端子，發現變頻器AI1端子螺絲鬆動，芯線脫出；

2. 緊固端子，清潔氧化層，用萬用表測線路導通；

3. 通電啟動，壓力反饋顯示0.3MPa（正常），故障消失。
   原因：接線端子鬆動導致接觸不良。

案例2：某化工廠風機E024故障

故障現象：DPG10-4T030B變頻器（30kW）控製風機，啟動後報E024，無法進入閉環模式。
排查過程：

1. 檢查線路：屏蔽線連接正常，通斷測試通過；

2. 檢測傳感器：壓力傳感器（PT124B，0-10V）電源正常，但輸出0V，說明損壞；

3. 替換傳感器後，反饋電壓5V（對應0.5MPa），故障消失。
   原因：傳感器內部電路損壞（振動導致引線斷裂）。

案例3：某造紙廠水泵E024故障

故障現象：DPG10-4T015B變頻器（15kW）控製水泵，頻繁報E024，重啟後可運行幾分鍾。
排查過程：

1. 線路、傳感器均正常，傳感器輸出穩定（4-20mA）；

2. 檢查參數：斷線檢測時間（F8-01）設為1秒，泵啟動時壓力波動持續1.5秒，導致誤報警；

3. 調整F8-01為3秒，保存後重啟，故障消失。
   原因：斷線檢測時間過短，無法適應係統波動。

五、E024故障的預防措施

1. 定期維護線路：每季度緊固接線端子，清潔氧化層；每年更換老化屏蔽線（推薦耐油、耐腐蝕型）。

2. 傳感器校準與更換：每半年用標準信號源校準傳感器；超過使用壽命（2-3年）及時更換。

3. 合理設置參數：根據係統波動調整斷線檢測時間（3-5秒）；確認反饋信號類型、量程與傳感器一致。

4. 電磁防護：反饋線路單獨穿管，遠離動力線；使用屏蔽線並單端接地；安裝信號濾波器。

5. 故障記錄與分析：建立故障台賬，記錄每次故障的時間、現象、解決方法，分析高頻原因（如線路問題占比高，則加強線路維護）。

六、總結

三晶DPG10係列變頻器的E024故障，本質是反饋信號異常導致的閉環控製失效。解決的關鍵在於精準定位故障點——從線路（最常見）、傳感器（次常見）到參數（較少見），逐步排查。現場技術人員需熟悉變頻器的閉環原理，掌握線路檢查、傳感器檢測、參數調整的方法，並通過案例積累經驗，才能快速解決問題。

同時，通過定期維護、合理設置參數、加強電磁防護等預防措施，可有效降低E024故障的發生概率，保障設備穩定運行。若遇到無法解決的故障，建議聯係三晶電氣官方售後（提供變頻器型號、故障代碼、工況），或借助專業工具（示波器、信號發生器）進一步診斷，避免誤操作擴大損失。

附錄：DPG10係列E024故障相關參數參考

（注：參數代碼以DPG10係列說明書為準，不同型號可能略有差異。）

通過以上指南，相信工程技術人員能快速解決DPG10係列的E024故障，提升設備運行可靠性。
