深入解析 ACS880 故障 9081“外部故障 1”：原因、解決方法及預防策略
引言

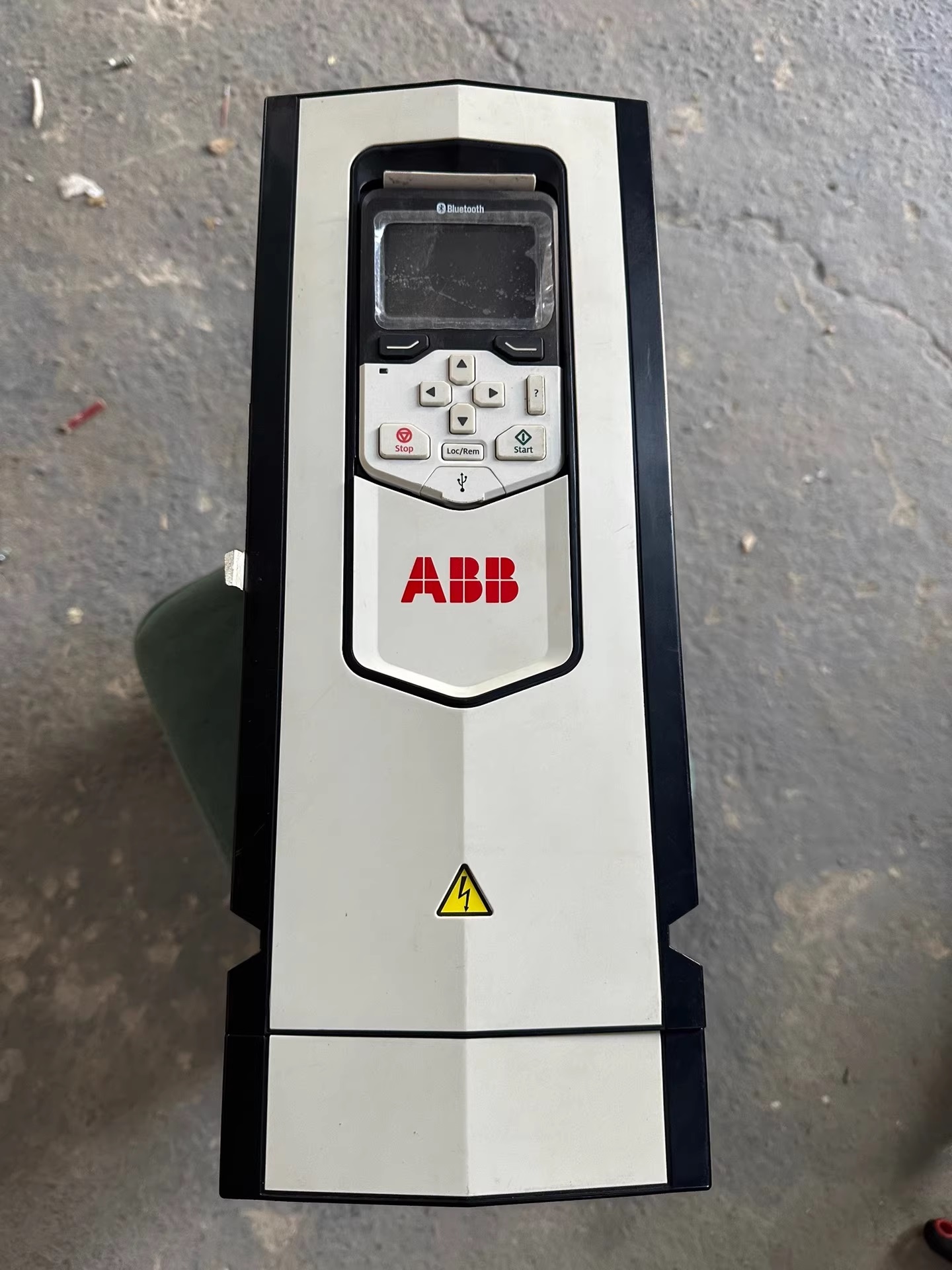

ABB ACS880 係列變頻器是工業自動化領域中的一款高性能驅動設備，廣泛應用於電機控製、能源優化和過程自動化場景中。其卓越的可靠性與靈活性使其成為許多行業的首選。然而，在實際運行中，變頻器可能會因內部或外部因素觸發故障報警，其中故障代碼 9081——“外部故障 1”（External Fault 1）是用戶經常遇到的問題之一。一旦發生此故障，變頻器通常會停止運行，導致生產中斷，因此快速定位問題並采取有效措施至關重要。
本文將基於《ACS880 固件手冊》（版本 3AUG0509 005，2013-08-01 發布）以及您提供的故障說明，深入分析故障 9081 的成因，探討其對係統的影響，並提供詳細的排查步驟、解決方案及預防建議。希望通過這篇文章，您能夠全麵了解這一故障，並在實際操作中迅速恢複設備正常運行。
一、故障 9081 的定義與背景
根據《ACS880 固件手冊》第 299 頁的“故障跟蹤”章節，故障代碼 9081 被定義為“外部故障 1”。這是一種由外部輸入信號觸發的保護性故障，表示變頻器通過數字輸入端子（DI）或現場總線接收到一個故障信號，提示係統可能存在潛在風險。手冊明確指出，外部故障 1 的觸發通常與參數 31.01（外部故障 1 信號來源）相關，該參數允許用戶指定故障信號的來源，例如某個數字輸入端子（DI1 至 DI6）或現場總線控製字中的特定位。

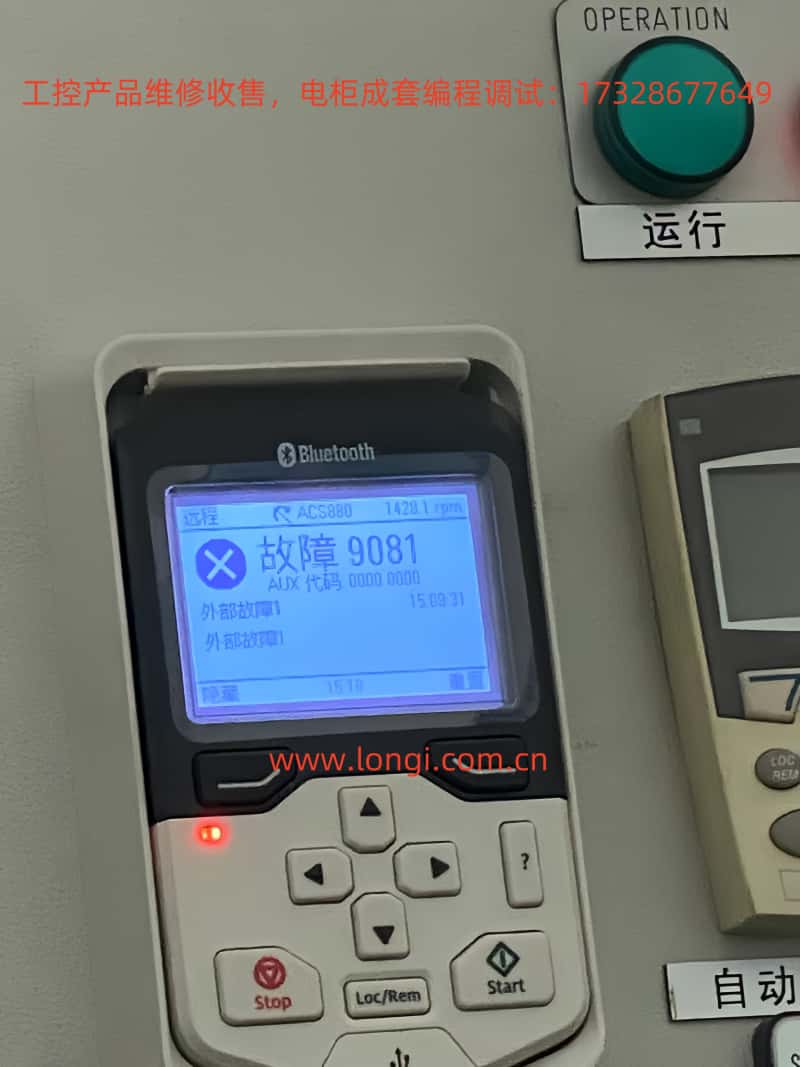

從您提供的故障說明來看，ACS880 控製盤顯示“故障 9081 AUX 代碼 0000 0000”，並附有“外部故障 1”的描述。輔助代碼（AUX Code）為全零，表明沒有額外的子故障信息可供參考。此外，屏幕顯示設備運行轉速為 1420 rpm，時間為 15:09:31，狀態為“遠程”（Remote），且紅色故障指示燈亮起，表明設備已進入停機狀態。這一信息為我們後續的分析提供了重要線索。
外部故障 1 的設計初衷是為了保護變頻器及其連接的負載免受外部異常的影響。通過參數配置，用戶可以靈活地將外部設備的狀態（如傳感器報警、PLC 信號）與變頻器的保護機製關聯起來。然而，這也意味著故障 9081 的根源可能並非變頻器本身，而是外部環境或配置問題。
二、故障 9081 的可能原因
結合手冊內容和工業現場的實際情況，故障 9081 的成因可以歸納為以下幾個方麵：
1. 外部設備異常
外部故障 1 最常見的原因是連接到變頻器的外部設備發生故障。例如，溫度傳感器檢測到電機過熱、壓力開關因係統超壓觸發，或急停按鈕被意外按下，這些情況都可能通過數字輸入端子（如 DI1）向變頻器發送高電平信號，觸發 9081 故障。
2. 接線問題
數字輸入端子的接線問題是另一個常見原因。如果接線鬆動、斷路或短路，可能導致信號傳輸異常。例如，DI1 的信號線受到機械損傷或接觸不良，變頻器可能誤判為故障狀態。此外，信號電纜若未妥善屏蔽，也可能受到電磁幹擾（EMI），導致信號抖動或誤觸發。
3. 參數設置錯誤
參數 31.01 定義了外部故障 1 的信號來源。如果該參數配置不當，例如將一個未使用的端子（如 DI2）設置為信號源，或者未正確匹配外部設備的邏輯狀態（高電平或低電平），都可能導致變頻器錯誤報警。此外，若通過現場總線觸發故障，則需要檢查參數 50.01（FBA A 允許）和 51.27（FBA 參數更新）是否正確設置。
4. 外部電源或控製係統問題
外部設備的供電不穩定或控製邏輯異常也可能引發故障。例如，PLC 的程序錯誤可能導致其意外輸出故障信號至變頻器，或者外部電源電壓波動影響傳感器的工作狀態。
5. 環境因素
工業現場的惡劣環境（如高溫、潮濕、粉塵）可能影響外部設備或接線的可靠性。例如，傳感器在高溫下可能發生誤動作，或接線端子因腐蝕而失效，從而觸發外部故障 1。
三、故障 9081 的影響
故障 9081 一旦觸發，變頻器會根據參數 31.11（故障複位選擇）的設置執行默認保護動作，通常是立即停止運行。這將導致電機停機，進而影響生產線的連續性和效率。如果故障未及時處理，可能進一步引發以下問題：
生產中斷：生產線停滯可能造成經濟損失，尤其在連續生產場景中。
設備安全風險：若外部故障未被正確識別和解決，可能導致更嚴重的係統損壞。
維護成本增加：反複發生的故障可能需要額外的排查和維修時間。
因此，快速準確地定位並解決故障 9081 是至關重要的。
四、故障排查步驟
為了有效解決故障 9081，建議按照以下步驟進行係統化排查：
1. 檢查控製盤信息和事件記錄
首先，記錄控製盤上的故障信息（時間、轉速、狀態等）。然後，通過控製盤的“事件記錄”菜單或 Drive Composer PC 工具查看故障的詳細日誌。手冊第 300 頁指出，事件記錄會存儲故障發生的時間及其他參數，有助於分析觸發條件。
2. 驗證參數 31.01 的設置
進入參數設置菜單，檢查參數 31.01 的配置：
3. 檢查外部設備和接線
根據參數 31.01 的指向，檢查對應的外部設備和接線：
4. 排查外部控製係統
若故障通過現場總線觸發，檢查 PLC 或上位機的程序邏輯，確保未錯誤發送故障信號。同時，驗證通信參數（如 50.01 和 51.27）是否正確配置。
5. 排除環境影響
檢查設備運行環境是否存在高溫、潮濕或粉塵等問題。若條件惡劣，需采取防護措施，如加裝防護罩或改善通風。
6. 查看曆史故障記錄
通過參數組 04（警告和故障），檢查當前故障（04.01）和曆史記錄（04.02~04.06），分析故障是否反複發生，或是否存在其他相關問題。
五、故障解決方法
根據排查結果，采取以下針對性措施：
1. 修複外部設備
若傳感器或開關異常（如過熱觸發），修複或更換故障設備，確保其輸出信號恢複正常。
2. 處理接線問題
重新固定鬆動的接線，或更換損壞的電纜。若存在幹擾，建議使用屏蔽電纜並妥善接地。
3. 調整參數設置
若參數 31.01 配置錯誤，調整為正確的信號來源，或暫時禁用外部故障功能（設置為“未使用”）以驗證問題來源。現場總線用戶需確保參數 50.01 和 51.27 設置正確後重啟設備。
4. 故障複位與測試
手冊第 299 頁提到，故障複位可通過控製盤、數字輸入或現場總線執行。按下控製盤“複位”鍵，或通過參數 31.11 設置自動複位。複位後，重新啟動變頻器並監控運行狀態。
5. 尋求技術支持
若問題仍未解決，手冊第 349 頁建議聯係 ABB 技術支持和故障代碼（9081），以獲取專業指導。
六、預防措施與長期維護建議
為避免故障 9081 再次發生，建議采取以下預防措施：
1. 定期檢查與維護
製定維護計劃，定期檢查接線端子和外部設備狀態，防止老化或損壞。
2. 優化參數配置
在調試階段記錄所有參數設置，確保 31.01 等參數與實際應用匹配，避免誤配置。
3. 改善運行環境
確保設備運行在適宜的溫度和濕度條件下，減少環境因素對外部設備的影響。
4. 增強係統監控
利用 Drive Composer 工具或現場總線實時監控變頻器狀態，及時發現異常。
5. 培訓操作人員
對員工進行 ACS880 操作與故障處理培訓，提升快速響應能力。
七、結論
ACS880 故障 9081“外部故障 1”是一種常見的外部觸發故障，通常源於外部設備異常、接線問題、參數配置錯誤或環境幹擾。通過檢查控製盤信息、參數設置、接線狀態和外部設備，用戶可以快速定位問題根源，並通過修複設備、調整參數或複位變頻器解決問題。同時，定期的維護與優化措施能夠顯著降低故障發生率，確保設備長期穩定運行。
ABB ACS880 變頻器以其高效和可靠性著稱，正確處理故障 9081 不僅能恢複生產，還能充分發揮其在工業自動化中的價值。若遇到複雜情況，及時聯係 ABB 技術支持將是明智之舉。希望本文的分析與建議能為您提供實用指導，助力設備管理與生產效率的提升。
