問題概述
用戶在 Windows 係統下使用 TIA Portal V15，嚐試將程序通過以太網下載到一台 S7-1500 PLC (CPU 1517F-3 PN/DP，固件版本 V3.1，訂貨號 6ES7 517-3FP01-0AB0)。連接拓撲為 PC 網口通過網線直連 CPU 的 X2 接口（IP 地址 192.168.1.1）。現象：PC 可以 Ping 通 PLC，但在 TIA Portal 中無法在線識別或連接該設備，下載時報錯“檢測到不兼容設備”。曾嚐試使用 SD 卡將項目寫入 PLC，但PLC仍無法識別為可加載項目。下麵我們詳細分析可能原因並提供相應的排查與解決步驟。
可能原因分析
TIA 軟件版本與 PLC 固件版本不兼容：TIA Portal V15 的硬件庫可能不包含1517F-3 PN/DP (訂貨號 6ES7 517-3FP01-0AB0)這一新版CPU，導致軟件無法正確識別該設備。該CPU的固件V3.1屬於較高版本，如果未安裝相應的硬件支持包（HSP）或升級TIA版本，可能出現“不兼容設備”的錯誤。此外，Failsafe型號CPU需要Safety選件支持，若項目中未正確添加安全CPU型號也會造成識別錯誤。
PLC型號或固件組態與實際不匹配：項目中配置的PLC類型/固件版本與實際硬件不一致，會導致在線比對失敗。例如，如果項目裏選用的並非1517F-3 PN/DP (F型號)或固件版本偏低，TIA 將視實際設備為“不兼容”。尤其是Failsafe CPU，如未使用正確的F係列型號，將無法正常連接。固件版本方麵，西門子PLC固件一般向下兼容：即項目組態的固件版本低於或等於實際CPU版本時程序通常能運行，但前提是軟件能識別該硬件。如果TIA V15未包含CPU V3.1的信息，則需要更新硬件目錄或更改項目中的CPU版本設置。
PG/PC接口和網絡設置問題：PG/PC接口選擇錯誤或網絡配置不當會導致TIA找不到PLC。可能情況包括：在TIA中未將接口設置為正確的本地網卡、PC未配置與PLC同網段的IP地址、多網卡環境下沒有禁用無關網絡等。最常見的是PG/PC接口端口選擇錯誤——Ping命令不受PG接口設置影響，但TIA通信需要正確的接口配置。例如，如果PC有無線和有線兩個網卡，Ping走的是正確網卡而TIA卻綁定到了另一個接口，則會出現能Ping通但找不到設備的現象。
防火牆或殺毒軟件阻礙通信：Windows防火牆或第三方安全軟件可能攔截PLC通信端口，即使Ping正常也會阻止TIA Portal的ISO-on-TCP發現報文。若防火牆未放行，TIA中的“可訪問的設備”可能搜不到PLC或連接被拒絕。國內常見的安全軟件（360安全衛士、QQ管家等）也可能禁用了西門子相關服務/進程，導致無法連接。例如PNIOMGR進程被禁用時，就會導致搜索不到PLC。此外，Windows係統版本不兼容、TIA安裝不完全等因素也可能影響通信驅動。
使用存儲卡下載的操作誤區：采用存儲卡離線下載項目時，若步驟不當會導致PLC無法識別項目或無法啟動。常見誤區包括：未將存儲卡設置為“程序卡”（可啟動項目）、隻是複製工程文件而非通過TIA正確寫卡、存儲卡中殘留舊項目數據或文件不完整、CPU啟動方式設置不當、存儲卡物理寫保護未解除等。這些都會導致即使把程序寫入卡中，PLC上電後仍無法識別為有效的啟動項目。尤其需注意**“可啟動項目”**選項的配置，否則CPU可能停留在STOP無法運行新程序。
下麵針對上述每個可能原因，提供詳細的檢查與解決步驟。
1. TIA版本與PLC固件兼容性問題的排查與解決
原因分析：TIA Portal版本過舊時，其硬件目錄不包含新發布的CPU型號或固件版本，會導致連接失敗。本例中的1517F-3 PN/DP (6ES7 517-3FP01-0AB0)屬於後繼產品，固件V3.1可能是在TIA V15發布後才推出的。如果未安裝支持該CPU的更新，TIA V15 將無法正確識別，報“不兼容設備”錯誤。另外，Failsafe CPU需要在TIA中使用對應的安全CPU型號（需要安裝STEP 7 Safety選件），否則也會識別錯誤。
檢查步驟：

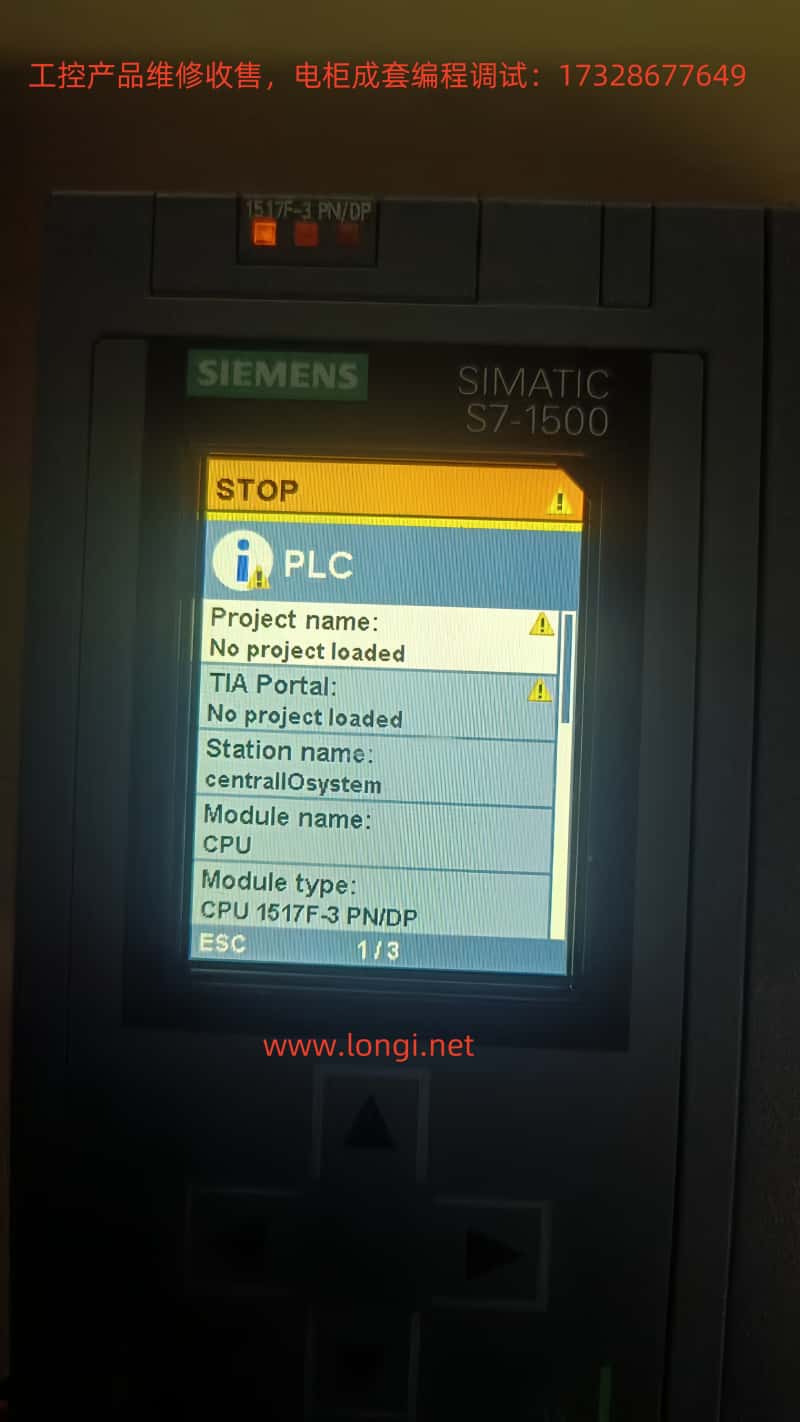

查看實際CPU信息：通過PLC自帶顯示屏或TIA的“在線診斷”，確認CPU的實際訂貨號和固件版本。例如，從CPU麵板可看到型號1517F-3 PN/DP和固件版本V3.1 (如用戶提供的照片所示)。記下這些信息。
查看項目中CPU組態：打開TIA項目的“設備組態”，核對所選CPU型號及其固件版本。確保訂貨號和類型與實際一致。如果項目中用的是不同型號（如1517-3而非1517F-3，或訂貨號後綴不同）需要更改。固件版本方麵，TIA一般允許選擇該型號支持的不同固件版本。檢查項目中CPU屬性裏的固件版本設置是否與實際固件相同或較低。
解決步驟：
更新硬件支持或升級TIA：確保TIA Portal已安裝包含1517F-3 PN/DP (6ES7517-3FP01-0AB0)的硬件支持包。可以訪問西門子官網，下載適用於TIA V15的最新HSP並安裝。如果HSP不可用或安裝後仍無該型號，建議升級軟件至V15.1或更高版本以獲得對新CPU的原生支持。新版TIA通常向下兼容較老項目，且支持更新的固件。
修改項目中的CPU為正確型號：在項目樹的設備視圖中，右擊原CPU模塊，選擇“更改設備...”。在CPU選型列表中找到1517F-3 PN/DP，並匹配正確的訂貨號（注意區分3FP00與3FP01）及固件版本。例如，選擇6ES7517-3FP01-0AB0，固件V3.1（若V15尚無3.1選項，可選V2.X最高版本）。更改設備時勾選“保留程序”和硬件配置，以免丟失已編寫的邏輯。確認更換後，項目中的CPU將更新為新型號。
確認項目固件版本兼容：對於固件版本不符的情況，遵循“項目固件版本 ≤ 實際固件版本”的原則即可正常下載。例如，TIA項目組態V2.6的CPU可以下載到實際固件V3.1的設備上並運行，隻是無法利用新固件的新增功能。因此如果TIA V15隻能選V2.6，而CPU是V3.1，也是允許的。但若項目固件版本高於實際（反之情況），則必須調低項目中的版本或更新PLC固件。
安裝STEP 7 Safety選件（如適用）：確認TIA已安裝對應版本的Safety模塊，並擁有有效的安全編程許可證。如果最初項目因為沒有Safety而選用了非F型號CPU，需要先安裝Safety支持，然後更換為F型號CPU並重新編譯項目。Failsafe PLC隻有在項目中被組態為安全CPU時才能正常下載全功能項目。
再次嚐試下載：完成以上更改後，重新編譯項目硬件並嚐試“下載到設備 > 全部”。TIA此時應能識別到兼容的CPU，不再報設備不兼容錯誤。如果仍有提示不兼容，仔細檢查訂貨號/型號是否仍有差異，或考慮TIA版本升級。
注意：如果受客觀條件限製無法升級TIA，也可考慮降級PLC固件為TIA支持的版本（非常規操作，不推薦給新手）。例如，有案例通過高版本TIA上傳程序並將CPU硬件信息降級後再下載，從而使舊版TIA可以連接。但此過程較複雜且有風險，一般優先升級軟件以匹配硬件。
另外，1517F-3 PN/DP作為高端型號，需要Simatic Memory Card作為裝載存儲器才能運行程序（S7-1500係列CPU必須插卡才能運行，無卡時CPU無法進入RUN）。因此確保在進行下載時，PLC中已插入未被寫保護的SIMATIC存儲卡（詳見後文存儲卡章節）。否則下載也可能失敗或報錯。
2. PLC型號或項目配置不匹配的排查與解決
原因分析：項目中的硬件配置必須與實際PLC類型完全對應，否則連接下載會被拒絕。例如，本案例是Failsafe CPU，但若項目中誤用了標準型CPU，TIA偵測到硬件不符就會報“不兼容”。同樣，如果項目中固件版本高於PLC實際版本，下載時也會失敗（一般會有版本錯誤提示）。另外，如果之前在CPU中殘留了一個由更高版本TIA下載的項目，那麽用低版本TIA下載低版本項目時可能出現衝突，甚至無法下載。這種情況下PLC可能認不出新項目或報版本不一致。
檢查步驟：
打開項目設備組態，核對站名稱、CPU型號、接口配置等與實物是否一致。重點檢查是否正確選擇了1517F-3 PN/DP而不是其它型號，接口(X2)的IP設置是否為192.168.1.1，子網掩碼等是否匹配實際網絡。
查看CPU屬性中的固件版本設置（如果可選）。確保不高於實際PLC固件。如果項目固件版本低一些一般無礙，但可根據需要調整為與實際一致以消除警告。在項目設備上右鍵“屬性”，軟件會顯示當前配置的版本和訂貨號，可對比實際PLC的信息。
若已下載過一次但未成功，可能PLC存儲卡上已有不完整項目數據，導致再次下載衝突。檢查CPU顯示屏或在線診斷信息，看是否有殘留項目、錯誤狀態（如Memory卡LED或維護燈亮）。
解決步驟：
更正CPU型號和訂貨號：如果發現項目中CPU型號選錯（例如用了1517而非1517F），按照前述步驟更改為正確的1517F-3 PN/DP型號。訂貨號後綴要和設備一致（FP01 vs FP00等區別）。更改後重新生成硬件和軟件編譯。
調整固件版本配置：在項目中將CPU固件版本設為不高於實際版本。TIA允許在一定範圍內切換固件版本（右擊CPU > 更改版本，如果有此選項）。例如實際PLC是V3.1，而TIA V15可能隻支持到V2.6，則將項目CPU版本設為V2.6即可，程序仍可運行，隻是不能用3.1的新功能。若TIA已安裝HSP支持3.x版本，則直接選擇V3.1以完全匹配。
一致項目名稱和站名稱（一般不影響下載，但建議保持一致）：確保項目中的PLC站名稱沒有與PLC默認名稱衝突，或按需給CPU設置一個唯一名稱，並在下載時選擇相應的處理（覆蓋設備上的名稱或保留設備名稱）。
清除PLC中舊項目數據：如果之前曾嚐試過下載導致存儲卡上有較新版本項目或不完整數據，需要先清除。方法：可通過CPU麵板執行存儲卡格式化，或將CPU撥至STOP後，在TIA的“在線與診斷 > 功能”中選擇“格式化存儲卡”清空卡上的項目。切勿使用Windows直接格式化SIMATIC卡，隻能刪除其中文件，否則卡將變得不可用。也可以把存儲卡取出，用PC讀卡器刪除卡內項目文件（SIMATIC.S7S目錄等）以清除舊項目。清除後重新插入卡並複位CPU電源，讓CPU處於空載狀態準備下載。
重新下載項目：以上步驟確保項目組態與硬件匹配且PLC存儲卡幹淨，然後再次嚐試下載。在TIA中選擇“下載到設備（軟件+硬件）”，勾選“所選站”為當前項目CPU。此時TIA應能檢測到正確的設備類型。如彈出確認對話框（設備上無項目信息，是否作為新的站加載等），選擇加載為新的站。下載過程中如果出現版本警告，根據提示選擇“繼續”（若是固件升級提示，一般選“否”保留當前固件）。完成後應提示下載成功。
檢查運行狀態：下載完成後，觀察PLC是否進入RUN。如果仍未運行且有“不兼容”提示，可能還有配置不符之處。此時可以在TIA裏使用菜單“在線 > 可訪問的設備”掃描，看看能否正確識別出CPU及其固件。如果掃描結果裏設備以紅色標識且標注“不兼容”，說明項目配置與設備仍有不一致，需要重新核對上麵的環節。
注意：由高版本TIA下載過項目的CPU，可能在存儲卡上留下版本信息，使低版本TIA無法直接覆蓋。這就是為什麽先前下載V16項目後再用V15下載會失敗。在清除存儲卡或將其格式化後，此問題可解決。因此在多版本並存環境下，保持TIA版本與PLC中項目版本一致或更高非常重要。如果必須降級項目版本，務必先在PLC上刪除新版本項目數據，再下載低版本項目。
3. 網絡連接和PG/PC接口設置的排查與解決
原因分析：網絡參數配置不當是最直接也常被忽略的原因。雖然用戶能 Ping 通 PLC，但這並不保證TIA的連接正常。常見問題包括：PG/PC接口未正確選擇、IP地址/子網掩碼設置有誤、存在多網卡衝突、交換機或網絡設備幹擾等。Ping 通常使用操作係統路由自動選擇網絡接口，而TIA通信需要通過其配置的PG接口發送專有協議，所以接口選錯會導致“Ping通但找不到設備”的現象。此外，如果PC和PLC不在同一網段或網關不通，也會無法發現設備。
檢查步驟：
IP地址和物理連接：確認PC的IP設置在192.168.1.x網段（非1.1，以避免和PLC衝突），子網掩碼255.255.255.0。確保PC與PLC直連的網口Link燈常亮。PLC X2接口的Profinet綠燈(Link)應亮，表示物理連接通暢。若經過交換機，檢查交換機指示燈正常。盡量將PC直接連接PLC排除中間設備問題。
PG/PC接口設置：在TIA Portal中，打開“設置 PG/PC 接口”或點擊軟件下方的PG/PC接口圖標，查看所選接口。應該選擇實際使用的本機網卡的TCP/IP接口。如“PN/IE -> Intel(R) Ethernet ... (192.168.1.x)”等。不應選到比如PLC仿真虛擬網卡、VM虛擬網卡或者未使用的接口。若有多個接口，嚐試禁用未用的網絡適配器，確保TIA接口綁定正確的網卡。

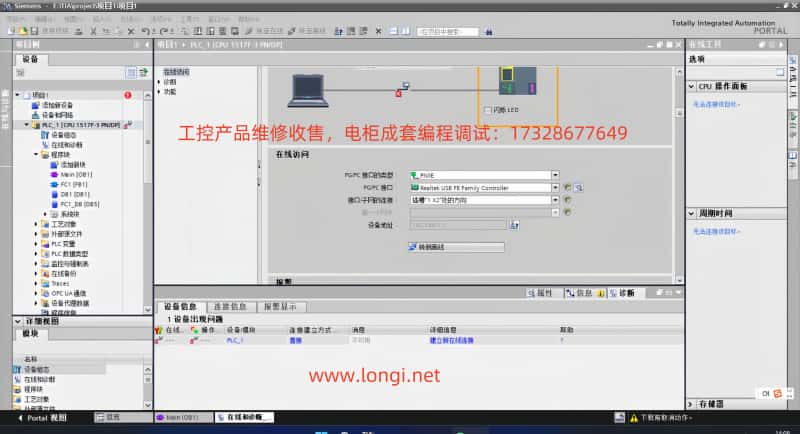

可訪問設備掃描：在TIA中選擇“在線 > 可訪問的設備”，選擇對應網卡接口，然後點擊“更新”。看看列表中能否搜到PLC及其IP。理想情況下會列出“CPU 1517F-3 PN/DP ... IP=192.168.1.1 ... 固件V3.1”等信息。如果列表空白或找不到，則可能是接口/防火牆問題。若能找到但標記紅色不兼容，則回到前麵的型號匹配問題。
第三方網絡環境：如果使用了非標準的交換機/路由器，確認其未屏蔽Profinet DCP廣播。Profinet設備發現依賴DCP協議，如果交換機不支持，可能搜不到設備。可以將PC直連PLC測試，排除交換機因素。
解決步驟：
配置正確的IP：將PC網卡IPv4地址設為與PLC同一網段。例如設PC為192.168.1.100，子網掩碼255.255.255.0。無須設網關（或設為192.168.1.1也可）。設置後再次Ping PLC IP，確認仍通。
設置PG/PC接口：在TIA中選擇菜單“在線 > 設置 PG/PC 接口”，選中**“TCP/IP -> 本地網卡名 (PN/IE)”**的選項。確保IP地址顯示為PC剛設置的地址。如果不確定，可在接口選項中找到與你PC IP對應的那一項。應用設置後重啟TIA的設備掃描功能。正確設置接口後，TIA連接PLC就和連接普通網絡設備一樣順暢。如果此前選錯端口，現在應能搜到PLC了。
網絡適配器衝突處理：如果PC有多個網絡（如WiFi和有線），建議禁用未用的適配器，避免TIA混淆路由。尤其是在VMware等虛擬網絡環境下，更需指定橋接到正確的物理網卡。在虛擬機中使用TIA時，要將虛擬網絡配置為橋接物理網卡，並在TIA裏選擇對應的虛擬機網卡接口，此外主機防火牆也需關閉。確保隻有一個活動網絡用於和PLC通信。
再次搜索或直接指定IP連接：設置調整後，在“可訪問的設備”中刷新應能看到CPU。如果仍未自動發現，可嚐試在TIA下載對話框中手動指定IP地址進行連接：在下載窗口中點擊“顯示所有可訪問設備”旁的下拉箭頭，在地址欄手動輸入192.168.1.1後回車，這可以強製TIA按該IP嚐試連接PLC。經常情況下，隻要網絡和接口正確，這一步可以找到設備並繼續下載。
檢查特殊網絡因素：若還是無法連接，考慮電腦上的其他軟件是否占用了端口或過濾了流量。例如一些VPN客戶端、防火牆策略、組策略可能限製了PN端口102等通信。可以使用Windows命令netstat -ano | find "102"檢查是否端口被占用。必要時在不同電腦上嚐試連接，以分辨是否PC環境問題。
確保PLC無IP地址衝突：確認網絡中沒有其他設備使用192.168.1.1地址。雖然Ping通，但不排除可能Ping到了別的設備（對於直連情況這點可以忽略）。如果有多個PLC或HMI在網絡中，也確保他們IP各異。
注意：Ping能通僅表示ICMP協議暢通，但TIA下載使用S7協議（TCP 102端口等）。因此一定要正確配置PG接口並關閉防火牆（見下一節）才能完成S7通信。另外，Profinet設備搜索使用的是DCP廣播，不同子網或通過路由器時將無法被發現。如果跨網段下載，需要在路由器上做UDP轉發或直接指定IP方式。大多數情況下，將PC和PLC置於同一網段交換即可避免這些問題。
4. 防火牆和安全軟件的排查與解決
原因分析：Windows自帶防火牆及第三方安全軟件可能攔截TIA訪問PLC所需的通信。典型表現是Ping正常但TIA搜不到或無法下載。當防火牆啟用且未放行Siemens相關端口時，局域網內連接可能被阻斷。TIA Portal需要的主要端口包括TCP 102、UDP 48879以及用於設備發現的DCP協議等。如果防火牆將其阻止，會導致TIA報連接超時或找不到設備。另外，一些國內殺毒軟件（如360）為優化係統，會禁用西門子的後台服務/進程（如PNIOMGR、S7DOS服務），造成通訊異常。因此應同時考慮防火牆和殺毒軟件的影響。
檢查步驟：
防火牆狀態：打開“Windows 防火牆和網絡保護”，查看當前網絡（域/專用/公用）防火牆是否開啟。特別在公司域環境下，域防火牆可能策略嚴格。嚐試臨時關閉相關防火牆後，再在TIA中搜索設備，看能否發現PLC。如果關閉防火牆後立即能連上，則說明是防火牆阻止了通信。
安全軟件影響：檢查係統中是否安裝了第三方殺毒或管家類軟件。這些軟件可能禁止某些服務啟動。打開任務管理器或服務列表，尋找“Siemens”或“S7”字樣的服務，如 “SIMATIC IEPG Help Service”, “SIMATIC S7DOS Service” 等，確保它們已啟動。如發現未運行，嚐試手動啟動相關服務。然後查看是否有安全軟件的“啟動項優化”之類功能禁用了PNIOMGR.exe進程。該進程用於Profinet設備管理，若被關閉將導致搜索不到PLC。如果發現被攔截，需在安全軟件中將其設為信任或恢複其啟動。
端口測試：可以使用Windows PowerShell的Test-NetConnection -ComputerName <PLC_IP> -Port 102測試端口連通性；或用第三方工具（如TCPing）測試PLC 102端口是否通。如果端口不通而Ping通，基本斷定是防火牆阻攔。
解決步驟：
關閉防火牆進行測試：為快速驗證，暫時關閉Windows防火牆（專用網絡和公用網絡下都關閉）。在控製麵板 Windows防火牆設置中選擇“關閉防火牆”，然後重試TIA連接。如果連接成功，則應在防火牆中為Siemens應用添加例外規則，而不是長期關閉防火牆。打開防火牆的“允許的應用”，確保勾選了TIA Portal以及“SIMATIC Manager”相關的規則，開放其所需端口（TCP 102、UDP 48879等）。針對Profinet的DCP（使用Ethernet層2廣播），也可以在防火牆高級設置中允許“Profinet Discovery”協議。完成規則添加後可重新開啟防火牆觀察是否仍正常。
卸載或調整安全軟件：如果使用了360安全衛士、火絨、QQ管家等，嚐試臨時退出或卸載這些軟件然後測試連接。很多案例表明第三方安全軟件會暗中禁止工業通信。若確認是其導致，可在軟件設置中將TIA Portal添加為信任，或者關閉其網絡防護模塊。在360的“優化加速”中恢複被禁用的西門子相關服務/進程（如發現PNIOMGR被禁用了，就在啟動項中重新啟用並重啟電腦）。保證PNIOMGR進程正在運行（默認位於C:\Program Files\Common Files\Siemens\Automation\Simatic OAM\bin目錄，可手動運行）。
檢查係統策略：在某些公司電腦上，組策略可能禁用了RPC等服務，或應用了AppLocker阻止TIA組件運行。這些也會影響通信。可嚐試在幹淨的個人電腦上安裝TIA後直連PLC測試，以判斷是否是電腦環境導致。如果換PC能連，則應對故障PC進行深入檢查（還原默認防火牆規則、關閉多餘安全策略等）。
網絡隔離設備：如果PC和PLC間有防火牆或路由等網絡設備，也需要配置其允許相關報文通過。例如硬件防火牆需放行UDP 67,68 (用於DCP)和TCP 102等。若不確定配置，最簡便的方法是直連或接簡單交換機直連，以避開網絡中間件幹擾。
恢複並驗證：在解決防火牆/殺軟問題後，務必恢複PLC與PC通信。此時“可訪問的設備”應能正常列出PLC，下載過程將不再被阻礙。如仍有問題，可使用Wireshark抓包分析，在嚐試連接時是否有請求發出及回應，找出被阻斷的環節，並針對性調整防火牆設置。
注意：出於安全考慮，很多公司電腦默認開啟防火牆且不易關閉。因此建議向IT部門申請針對西門子TIA的例外規則，而不是長期關閉防火牆。官方建議也是確保允許TIA所需端口通過防火牆。當確認防火牆無礙後，再查殺毒軟件的影響，兩者都要兼顧。
5. 使用存儲卡下載程序的常見誤區和正確流程
對於無法通過網絡下載的情況，用戶嚐試將程序先寫入SD卡再插入PLC。然而若操作不當，PLC仍無法識別卡上的項目為“可啟動項目”。S7-1500 CPU必須依賴SIMATIC存儲卡來存儲並啟動程序，因此正確的存儲卡操作至關重要。以下總結存儲卡方法的要點和易犯錯誤，並提供正確的流程指導：
關鍵注意事項：
勿使用Windows格式化卡：SIMATIC存儲卡已預格式化，千萬不要用Windows自帶工具格式化，否則卡將變得無法被PLC識別。隻可通過TIA或PLC本身執行格式化操作，或手動刪除文件夾內容來清空卡。
卡類型模式設置：S7-1500的存儲卡有程序卡和固件更新卡等模式。作為程序卡時，卡中存儲整個用戶項目，是CPU的裝載存儲區；卡拔出則程序丟失。作為傳送卡時，用於在無PG情況下將項目複製到CPU，拷貝完成後卡可拔出，CPU需有內部存儲才能獨立運行（但S7-1500沒有內部持久裝載存儲，實際仍需插卡運行）。一般S7-1500運行時都保持卡插入並當程序卡使用。確保在TIA中將卡設置為**“程序”模式**，使其成為可啟動項目存儲卡。
完整項目傳輸：必須將**完整PLC項目（包括硬件組態和所有程序塊）寫入存儲卡，而非僅複製單個程序文件。TIA提供“寫入存儲卡”**功能，會自動將CPU的所有相關數據寫入卡上的SIMATIC.S7S目錄。錯誤的做法是直接拷貝TIA的工程文件(.ap15等)到卡，這對PLC無意義。也不要隻拖拽OB或塊文件，一定要傳輸整個CPU對象，這樣才能包含硬件配置等必要信息。
啟動項目設置：PLC能否從卡啟動，很大程度取決於項目的啟動設置。進入TIA中CPU的屬性，在“啟動”選項下將啟動方式設置為**“暖啟動 (Run)”**，確保CPU上電後能自動從卡中的項目啟動運行。如果設為不上電運行，那麽即便程序下載進卡，CPU上電後也會停在STOP等待手動啟動。
存儲卡寫保護：檢查存儲卡側麵的物理撥杆開關，必須置於未寫保護位置（通常撥杆向上）。如果卡被寫保護，PLC將無法向其中寫入項目，從而會拒絕下載。寫保護狀態下TIA可能報錯提示存儲卡不可寫，或PLC直接忽略卡內容。確保撥杆解除保護後再進行寫卡操作。
舊文件清理：存儲卡上若已存在舊項目數據，在寫入新項目前應清空卡內容，以避免衝突。可以通過TIA中的“格式化存儲卡”功能來擦除卡上數據，或將卡插入PC手動刪除SIMATIC.S7S等舊項目文件夾。這樣可避免新舊項目混雜導致的錯誤（例如硬件配置衝突引發MAINT燈閃爍報錯）。
正確的存儲卡下載流程：
準備存儲卡：使用官方SIMATIC存儲卡，容量滿足項目需求。確認卡未損壞且未寫保護。將卡通過卡槽或USB讀卡器連接至PC。Windows可能提示格式化，選擇取消。
在TIA中識別卡：打開項目，在項目樹中找到“讀卡器/USB 存儲器”節點。點開後應看到插入的存儲卡盤符。若沒有，點擊右鍵添加讀卡器，選擇對應驅盤符。選中該存儲卡，在其屬性中找到“卡類型 (Card type)”設置，將其設置為“Program（程序卡）”模式，然後應用。此舉將卡標記為程序存儲卡，使PLC能從中運行項目。
清空卡內容：為了穩妥，先清除卡上舊文件。在TIA中可右鍵存儲卡選擇“格式化存儲卡”，按照提示執行（要求PLC斷電或卡未被占用）。或者在Windows資源管理器中打開卡盤符，刪除裏麵的所有文件夾（注意：不要刪除隱藏的係統文件如__LOG__和crdinfo.bin，也不要整個格式化卡）。清空後卡中應無SIMATIC.S7S等項目數據文件夾。
拖拽項目到存儲卡：在TIA的項目樹中，展開控製器(CPU)所在的設備，直接將該CPU節點拖拽到存儲卡盤符上。或者使用菜單命令：“項目 > 讀卡器/USB存儲器 > 寫入存儲卡”，選擇目標為該存儲卡。TIA將開始將項目下載到存儲卡，包括硬件配置和所有程序塊。耐心等待寫入完成。在此過程中，切勿複製不完整內容——確保整個PLC對象被傳輸。寫入成功後，可以在PC上打開卡查看，應看到SIMATIC.S7S目錄和若幹項目文件已生成。
設置CPU啟動為RUN：確認項目中CPU的啟動選項為“上電暖啟動（RUN）”。在項目樹選中CPU，屬性窗口中找到“啟動”設置，如果此前未設置為RUN，請修改並重新執行第4步寫卡（啟動設置變化也需重新下載到卡）。這一點確保PLC上電後會自動嚐試運行卡上的項目。
將卡插入PLC並啟動：斷電PLC，將準備好的存儲卡插入CPU正麵的卡槽。插入後上電PLC。此時PLC會讀取存儲卡項目：如果一切正常，CPU的Stop燈應變為Run模式（或通過顯示屏可看到CPU進入RUN，無錯誤指示）。驗證：如果CPU成功進入RUN且沒有異常黃燈（MAINT）閃爍，說明卡上項目已作為啟動項目運行。您也可以在TIA中通過在線功能監視PLC狀態或讀診斷緩衝區確認項目已經運行。
常見問題處理：
CPU不上RUN：若上電後CPU仍停在STOP且顯示屏無項目名稱，這可能是啟動方式未設為RUN或者項目未正確加載。可再次斷電，取出卡，用PC檢查卡上是否有SIMATIC.S7S文件夾以及內容完整。如果內容不完整，重做第4步。確認啟動設為RUN後重試。
MAINT黃燈閃爍：這表示硬件配置或啟動存在問題。通常由於存儲卡上的項目不完整或錯誤導致。解決辦法是重新清空卡並確保以正確步驟寫入完整項目。西門子技術文檔指出，當出現MAINT閃爍且下載硬件配置失敗錯誤(如代碼0050-133 2 2458)時，應清除卡數據並重新以“程序”模式寫卡，同時檢查存儲卡撥片是否在非寫保護狀態。完成後再插卡啟動即可解決。
CPU啟動後仍紅燈ERROR：這種情況多是由於將存儲卡拔出導致程序丟失。請確保運行期間不要拔出程序卡，因為1500係列CPU沒有內部存儲，一旦拔卡程序即丟失。如果需要更換CPU，隻需將此程序卡插入新CPU即可無需重新下載。但正常運行時切勿移除存儲卡，否則CPU會報錯停車。
按照以上正確流程，使用存儲卡將項目加載為可啟動項目後，PLC應能夠識別並運行該項目。存儲卡方法常用於無網絡下載或批量複製程序的場合，但因為步驟繁瑣且有諸多注意事項，應優先嚐試通過網絡在線下載，將存儲卡方法作為輔助手段。
6. TIA V15 與固件 V3.1 的兼容性結論
綜上所述，TIA Portal V15與CPU固件V3.1可以兼容運行，但需滿足硬件支持前提。也就是說，TIA V15如果通過安裝補丁支持了對應的新訂貨號CPU，則可以組態較低版本（如V2.6）的項目下載到固件V3.1的PLC中運行。PLC固件是向下兼容的，新的1517F-3 PN/DP能執行舊版本項目，隻是新功能不可用。然而，由於1517F-3 PN/DP (6ES7 517-3FP01-0AB0)是在TIA V15發布後推出的完全兼容後繼產品，原版TIA V15未必自帶支持。官方資料指出：組態此CPU需要TIA V15.1或更高版本，使用早期版本必須確保兼容。因此如果TIA V15缺少該硬件信息，會出現本文最初的問題。解決辦法就是像上麵所做的：安裝HSP或升級至V15.1+。
如何在TIA中確認/設置目標CPU的固件版本：在項目設備組態界麵，點擊選中CPU模塊，在屬性窗口可以找到“常規 > 固件版本”信息。該下拉菜單列出當前項目CPU采用的版本。如果實際PLC固件高於這裏的版本且TIA支持，你可以在此直接選擇相應更高版本，以匹配實際。如果列表中沒有更高版本選項，則說明當前TIA未支持，需要安裝更新或升級TIA。當實際固件高於項目版本時，一般不會阻止下載（隻是發出警告），但為了保險可以將此處設置為最接近實際的版本。與此同時，“訂貨號”也在屬性中展示，務必核對與實物一致。如果不一致，需要通過“更改設備”來重新選型。確認訂貨號和固件版本匹配是避免“不兼容設備”錯誤的關鍵。一旦TIA識別了正確的CPU類型，即便固件有差異，通常也能正常下載運行。
結論：TIA Portal V15本身發布時並不包含1517F-3 PN/DP V3.1的硬件信息，隻有通過補丁或升級才能完全兼容該CPU。在確保硬件支持的前提下，TIA V15可以對固件V3.1 CPU進行項目下載運行，隻是不能利用V3.1的新特性。若無法更新TIA，則需采取文中措施（修改項目配置、清除存儲卡、關閉防火牆等）作為變通手段。建議還是盡快升級TIA版本，以獲得對新CPU的全麵支持和更穩定的調試體驗。
