LG iC5係列變頻器用戶手冊使用指南

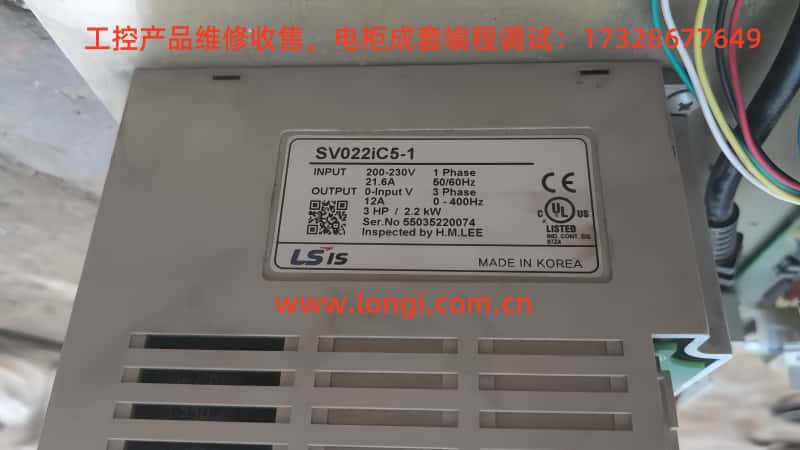

LG（現更名為LS）iC5係列變頻器是一款功能強大、可靠的變頻調速器，廣泛應用於各種工業場合的電機控製。本指南基於提供的用戶手冊，詳細介紹如何使用iC5係列變頻器，重點包括操作麵板功能、參數初始化、參數訪問限製與密碼管理、外部端子正反轉控製、外部電位器頻率調節，以及故障代碼的含義與處理方法。旨在幫助用戶高效、安全地操作和維護iC5變頻器。

1. 操作麵板功能與參數管理

操作麵板功能概述

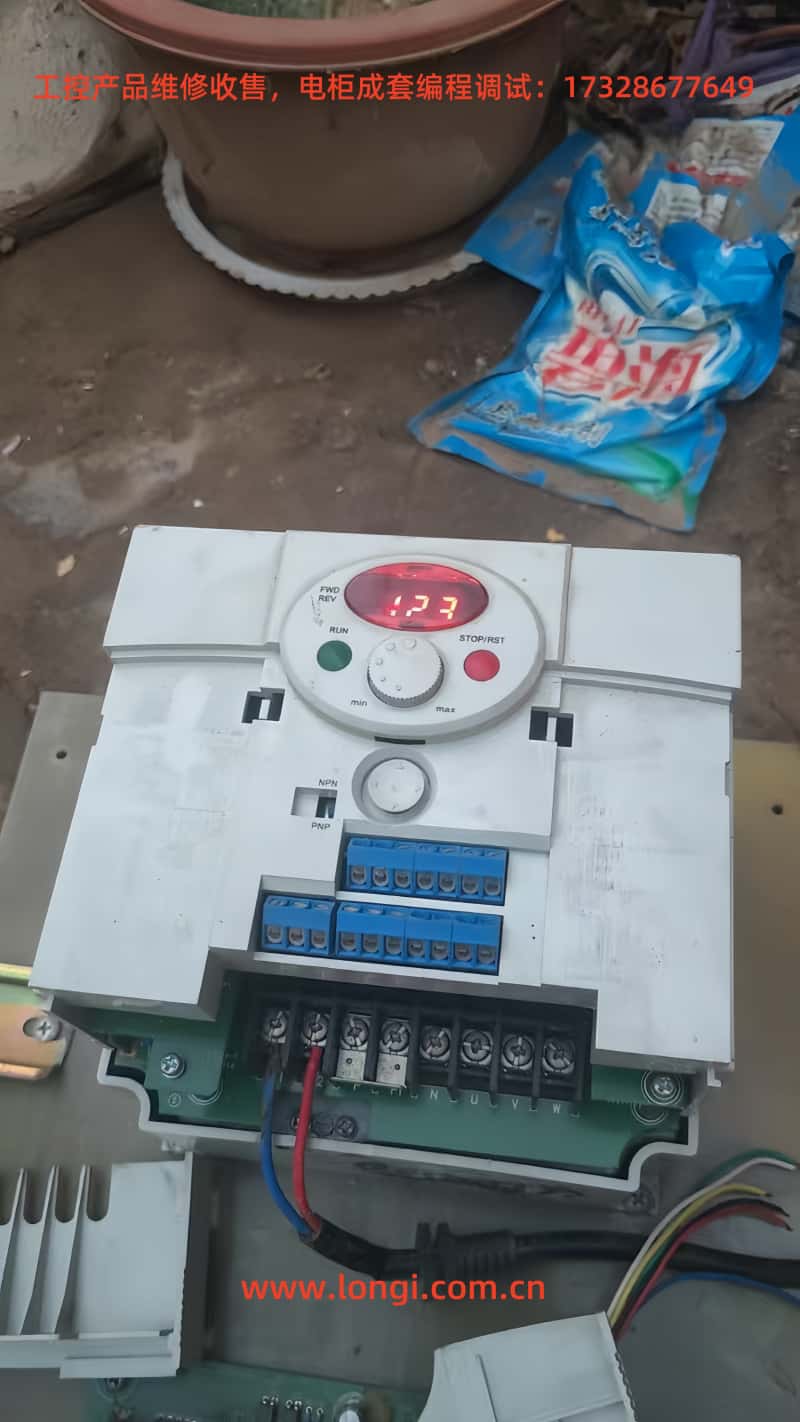

iC5係列變頻器的操作麵板是配置和監控設備的核心界麵，包含7段LED顯示屏、狀態指示燈和多個按鍵，用於導航和控製：

• LED顯示與指示燈：

• FWD指示燈：正向運行時亮起，發生故障時閃爍。

• REV指示燈：反向運行時亮起。

• 7段LED顯示屏：顯示運行狀態、參數代碼和參數值。

• 按鍵功能：

• 運行鍵（Run）：啟動變頻器運行。

• 停止/複位鍵（Stop/Reset）：停止運行或複位故障。

• 四方向鍵（上/下/左/右）：用於切換參數組、選擇代碼或調整參數值。

• 編程/確認鍵（Prog/Ent）：用於確認參數設置或保存更改。

• 電位器：用於手動調整運行頻率。

參數分為四組：

• 驅動組（Drive Group）：包含目標頻率、加減速時間等基本運行參數。

• 功能組1（Function Group 1）：用於調整輸出頻率和電壓的基本功能。

• 功能組2（Function Group 2）：用於設定PID控製、第二電機運行等高級功能。

• 輸入/輸出組（I/O Group）：用於配置多功能輸入/輸出端子。

參數初始化

參數初始化可將所有參數恢複為出廠默認值，適用於故障排查或重新配置設備。以下是在功能組2中通過H93進行參數初始化的步驟：

1. 進入H0：通過反複按右鍵（Right）進入功能組2，直到顯示“H 0”。

2. 選擇H93：按Prog/Ent鍵，使用上鍵（Up）將代碼設置為“93”（必要時用左/右鍵調整數字位），然後按Prog/Ent確認。

3. 設置初始化：默認值為“0”，使用上鍵改為“1”以啟用初始化，再按Prog/Ent確認。顯示屏閃爍，表示初始化完成。

4. 返回H0：按左鍵（Left）或右鍵（Right）返回功能組2的首代碼。

注意：初始化後，所有參數恢複為出廠設置，需根據應用重新配置。

參數訪問限製與密碼管理

為防止未經授權的參數更改，iC5係列支持參數訪問限製和密碼設置：

• 設置參數訪問限製：

• 在功能組2中，導航至H94（參數鎖定）。

• 按Prog/Ent鍵，設置值（例如“1”表示鎖定），然後確認。此設置將限製參數修改，直至解鎖。

• 解鎖方法：返回H94，將值設為“0”並確認。

• 設置密碼：

• 導航至功能組2的H95。

• 按Prog/Ent鍵，使用上/下和左/右鍵輸入所需密碼（0-9999），然後按Prog/Ent確認。

• 當H94設置為鎖定狀態時，訪問或修改參數需輸入此密碼。

• 取消密碼：

• 訪問H95，輸入當前密碼。

• 將值設為“0”，按Prog/Ent確認以禁用密碼。

• 確保H94設為“0”以完全解除訪問限製。

注意：若遺忘密碼，請聯係LS技術支持，因為用戶無法自行重置密碼。

2. 外部端子控製與電位器頻率調節

外部端子實現正反轉控製

iC5係列支持通過外部端子實現電機的正向和反向控製。以下是接線和參數設置步驟：

• 接線：

• P1（FX）：連接正向運行開關（I20 = 0，默認設置為FX）。

• P2（RX）：連接反向運行開關（I21 = 1）。

• CM：P1和P2的公共端子。

• 示例：將一個開關連接在P1與CM之間用於正向運行，另一個開關連接在P2與CM之間用於反向運行。

• 參數設置：

• 導航至“drv”，按Prog/Ent，設為“1”，然後確認。

• 驅動組，drv：設為“1”（端子控製）以啟用外部端子操作。

• 輸入/輸出組，I20：確保設為“0”（FX正向運行）。

• 輸入/輸出組，I21：確保設為“1”（RX反向運行）。

• 功能組1，F1：設為“0”以允許正反向運行（若設為“1”，反向運行被禁用）。

• 操作：

• 閉合P1-CM電路啟動正向旋轉。

• 閉合P2-CM電路啟動反向旋轉。

• 確保頻率參考已設置（例如通過電位器或鍵盤）。

外部電位器頻率調節

使用外部電位器控製電機速度的步驟如下：

• 接線：

• VR：提供12V直流電源給電位器。

• V1：0-10V模擬電壓輸入端子，用於頻率設定。

• CM：公共端子。

• 連接一個1-5 kΩ電位器：一端接VR，滑動端接V1，另一端接CM。

• 參數設置：

• 示例：設置I7 = 0V，I8 = 0Hz；I9 = 10V，I10 = 60Hz，實現線性比例。

• 導航至“Frq”，按Prog/Ent，設為“1”，然後確認。

• 驅動組，Frq：設為“1”（V1：0-10V輸入）以啟用模擬電壓頻率控製。

• 輸入/輸出組，I7-I10：調整模擬輸入縮放比例（例如，I7為最小電壓，I8為對應頻率）。

• 功能組1，F21：設置最大頻率（例如60Hz）以限製頻率範圍。

• 操作：

• 調節電位器改變0-10V電壓，輸出頻率按比例從0變化到最大設定頻率。

3. 故障代碼、含義及處理方法

iC5係列變頻器通過操作麵板顯示故障代碼以診斷問題。以下是常見故障代碼、含義及處理方法：

• 過電流（OC）：

• 含義：輸出電流超過額定電流的200%。

• 原因：加減速時間過短、負載過大、輸出短路或機械製動問題。

• 解決方法：增加加減速時間（驅動組：ACC、dEC）、升級變頻器容量、檢查輸出接線或調整機械製動。

• 接地故障（GF）：

• 含義：接地故障電流超過內部設定值。

• 原因：輸出接線故障或電機絕緣損壞。

• 解決方法：檢查輸出端子接線，更換電機（若絕緣損壞）。

• 變頻器過載（IOL）：

• 含義：輸出電流超過150%，持續1分鍾。

• 原因：負載過大或變頻器容量選擇不當。

• 解決方法：升級變頻器/電機容量或降低負載。

• 過載保護（OL）：

• 含義：輸出電流超過150%，達到設定時間。

• 原因：與變頻器過載類似。

• 解決方法：調整負載、增加變頻器容量或修改ETH設置（功能組1：F51、F52）。

• 散熱片過熱（OH）：

• 含義：散熱片溫度過高。

• 原因：冷卻風扇故障或環境溫度過高。

• 解決方法：清除散熱片異物、更換風扇或保持環境溫度低於40°C。

• 輸出缺相（OPL）：

• 含義：一個或多個輸出相（U、V、W）開路。

• 原因：接觸器或接線故障。

• 解決方法：檢查輸出接線和接觸器功能。

• 過電壓（OV）：

• 含義：減速時直流母線電壓超過400V。

• 原因：減速時間過短或線路電壓過高。

• 解決方法：增加減速時間（驅動組：dEC）或使用動態製動單元。

• 欠電壓（LV）：

• 含義：直流母線電壓低於200V。

• 原因：輸入電壓過低或負載過大。

• 解決方法：檢查輸入電壓，調整母線容量。

• 電子熱保護（ETH）：

• 含義：檢測到電機過熱。

• 原因：電機過載或ETH等級設置過低。

• 解決方法：降低負載、調整ETH設置（功能組1：F51、F52）或加裝外部冷卻。

• 參數保存錯誤、硬件故障、通信錯誤：

• 含義：參數存儲、控製電路或麵板通信出現問題。

• 解決方法：聯係LS技術支持。

• 冷卻風扇故障：

• 含義：冷卻風扇異常。

• 原因：風扇堵塞或老化。

• 解決方法：清除堵塞物或更換風扇。

• 外部故障A/B：

• 含義：由外部信號觸發（I20-I24設為18或19）。

• 解決方法：移除外部故障信號或檢查接線。

• 頻率指令丟失：

• 含義：模擬或通信頻率參考信號丟失。

• 解決方法：檢查V1/I接線或通信設置（輸入/輸出組：I62）。

結論

LG iC5係列變頻器為電機控製提供了強大的功能，通過直觀的操作麵板、靈活的外部控製選項和全麵的故障診斷，用戶可以輕鬆實現高效運行。掌握操作麵板功能、參數管理、外部控製設置和故障處理方法是確保設備性能和可靠性的關鍵。定期維護、正確接線以及遵循手冊的安全指南至關重要。如需進一步信息或技術支持，請參考LS官方文檔或聯係其技術支持團隊。
