巨力神變頻器E係列用戶手冊的使用指南
引言
巨力神變頻器E係列是一款性能優異的電機控製設備，廣泛應用於工業自動化領域。其用戶手冊為用戶提供了詳細的操作說明和參數設置指南，幫助用戶高效地安裝、調試和維護設備。本文旨在根據用戶手冊內容，詳細介紹巨力神變頻器E係列的操作麵板功能、端子正反轉控製與外部電位器調速的實現方法，以及常見故障代碼的解決措施，為用戶提供一份實用的使用指南。

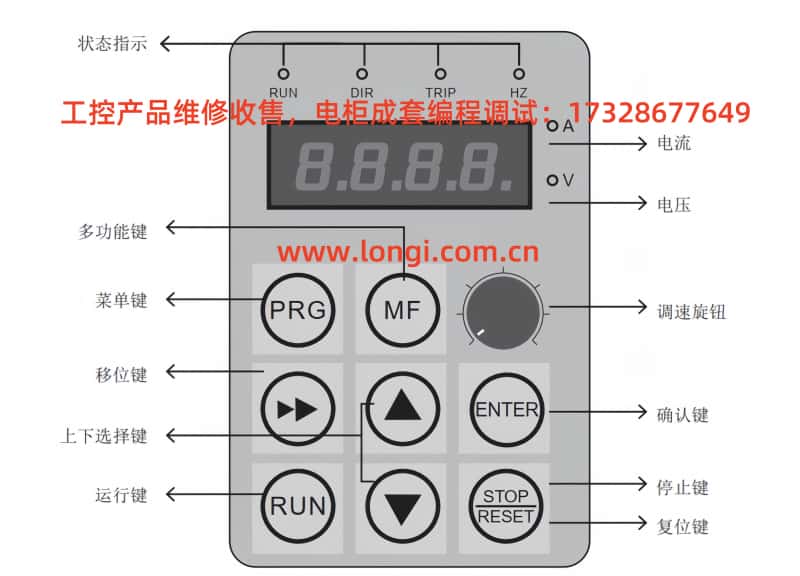

1. 操作麵板功能介紹
操作麵板是巨力神變頻器E係列的核心交互界麵，用戶通過它可以完成參數設置、運行監控和故障診斷。以下是操作麵板的主要功能及其使用方法。
1.1 顯示屏與功能按鈕
1.2 參數出廠值設置
當需要恢複變頻器的默認配置時，可執行以下步驟將參數恢複到出廠值：
按下PRG/ENTER鍵進入編程模式。
使用**▲/▼鍵**選擇參數組“F0”（基本功能組）。
使用**◄/►鍵**定位到參數“F0.00”（恢複出廠設置）。
將“F0.00”設置為“1”（表示恢複出廠設置）。
按下PRG/ENTER鍵確認。
變頻器自動重啟，參數恢複至出廠默認狀態。
1.3 密碼設置與消除
為防止參數被未經授權修改，變頻器支持密碼保護功能。以下是設置和消除密碼的步驟：
設置密碼：
進入編程模式（按PRG/ENTER鍵）。
選擇參數組“F0”。
定位到參數“F0.01”（密碼設置）。
輸入4位密碼（如“1234”）。
按PRG/ENTER鍵確認保存。
消除密碼：
進入編程模式。
輸入當前密碼解鎖參數。
定位到參數“F0.01”。
將“F0.01”設置為“0”（取消密碼）。
按PRG/ENTER鍵確認。
1.4 參數訪問限製
通過撥碼開關可限製參數訪問權限，具體操作如下：
打開操作麵板，找到內部撥碼開關。
根據需求設置開關位置：
設置完成後關閉麵板，重啟變頻器使設置生效。
2. 端子正反轉控製與外部電位器給定頻率調速
巨力神變頻器E係列支持通過端子控製電機正反轉，以及通過外部電位器調節運行頻率。以下是實現方法的詳細說明。

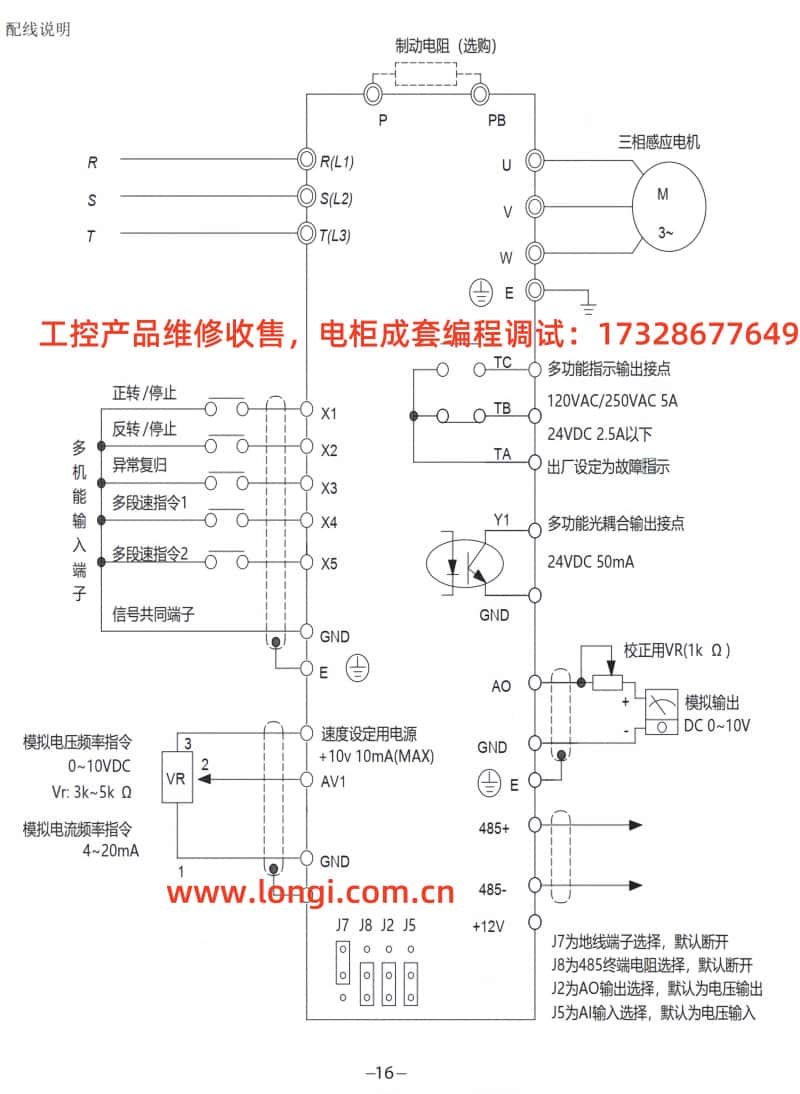

2.1 接線方法
2.2 參數設置
正反轉控製：
進入編程模式。
選擇參數組“F1”（運行控製組）。
設置“F1.00”（運行命令源）為“1”（端子控製）。
設置“F1.01”（正轉控製）為“0”（FWD端子控製正轉）。
設置“F1.02”（反轉控製）為“1”（REV端子控製反轉）。
外部電位器給定頻率：
進入編程模式。
選擇參數組“F2”（頻率給定組）。
設置“F2.00”（頻率給定源）為“2”（AI1模擬量輸入）。
根據電位器特性，設置“F2.01”（AI1最小輸入）至“F2.04”（AI1最大輸入），校準頻率範圍。
3. 故障代碼與解決方法
變頻器運行中可能出現多種故障，用戶手冊列出了常見故障代碼及其解決措施。以下為典型故障及其處理方法：
E001：過流故障
E002：過壓故障
E003：欠壓故障
檢查電源電壓，確保在規定範圍內。
檢查線路連接是否牢固。
原因：電源電壓過低、線路接觸不良。
解決方法：
E004：過熱故障
E005：電機過載
減輕電機負載。
檢查電機參數是否與實際匹配。
原因：負載過重、電機參數設置錯誤。
解決方法：
結論
巨力神變頻器E係列憑借其強大的功能和靈活的配置，能夠滿足多樣化的工業需求。掌握用戶手冊中的操作指南，對於確保設備穩定運行和延長使用壽命至關重要。本文詳細介紹了操作麵板功能、端子控製配置和故障處理方法，希望為用戶提供實用參考。在實際使用中，建議嚴格按照手冊要求操作，定期維護設備，以確保其安全性和可靠性。
