鬆下變頻器VF200係列顯示“CPU”故障及ALARM燈亮的解決方法

一、引言

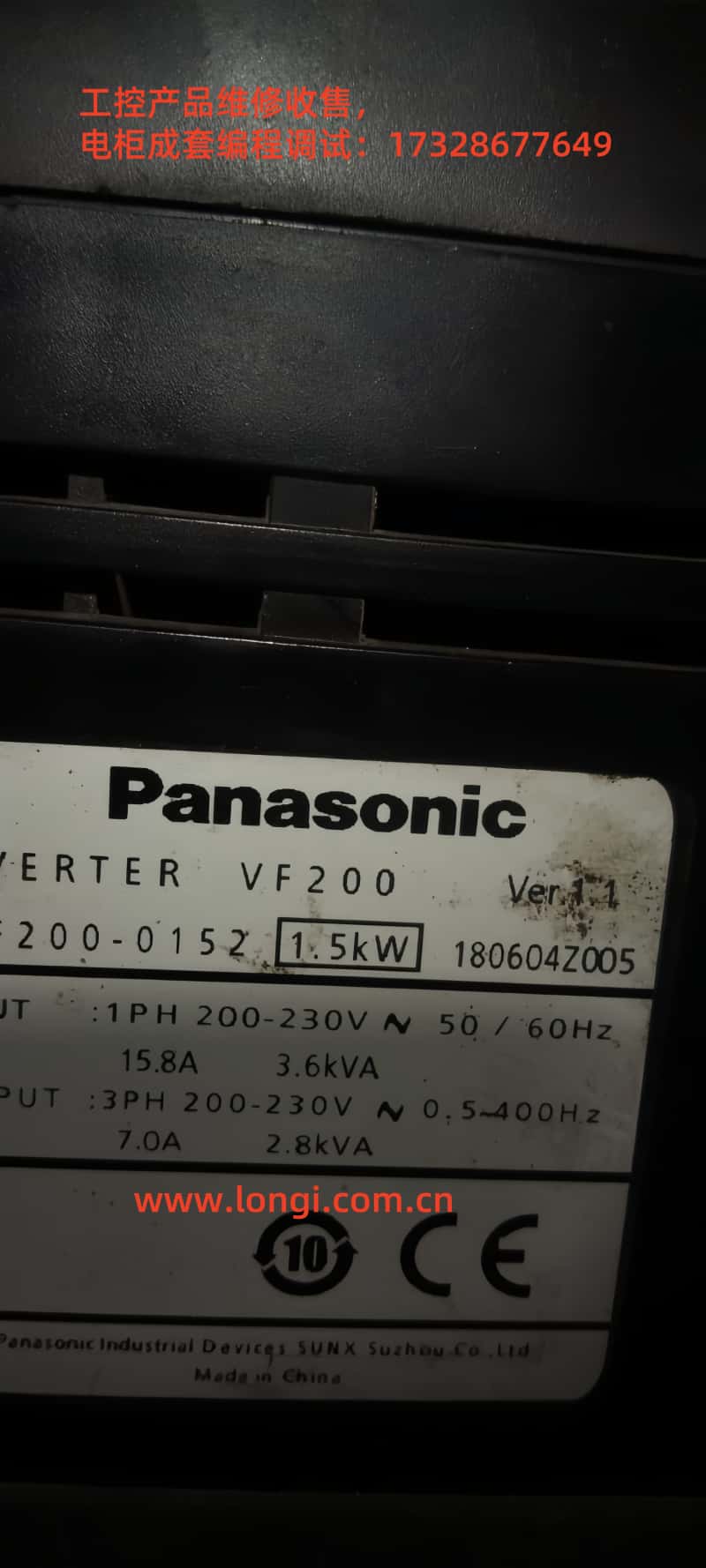

鬆下變頻器VF200係列是一款在工業自動化領域廣受歡迎的設備，以其高效、可靠和多功能性著稱。該係列變頻器支持單相200V（0.2kW至2.2kW）和三相400V（0.75kW至15kW）電源，適用於多種電機控製場景。然而，在實際使用中，用戶可能會遇到一些故障，其中最常見且令人困擾的問題之一是變頻器顯示屏上出現“CPU”故障代碼，同時ALARM燈亮起。這一故障表明變頻器的核心控製係統發生了異常，可能導致設備停止運行，影響生產效率。本文將詳細分析“CPU”故障的含義、可能原因，並提供係統化的排查與解決方法，幫助用戶快速恢複設備的正常運行狀態。

二、“CPU”故障的含義

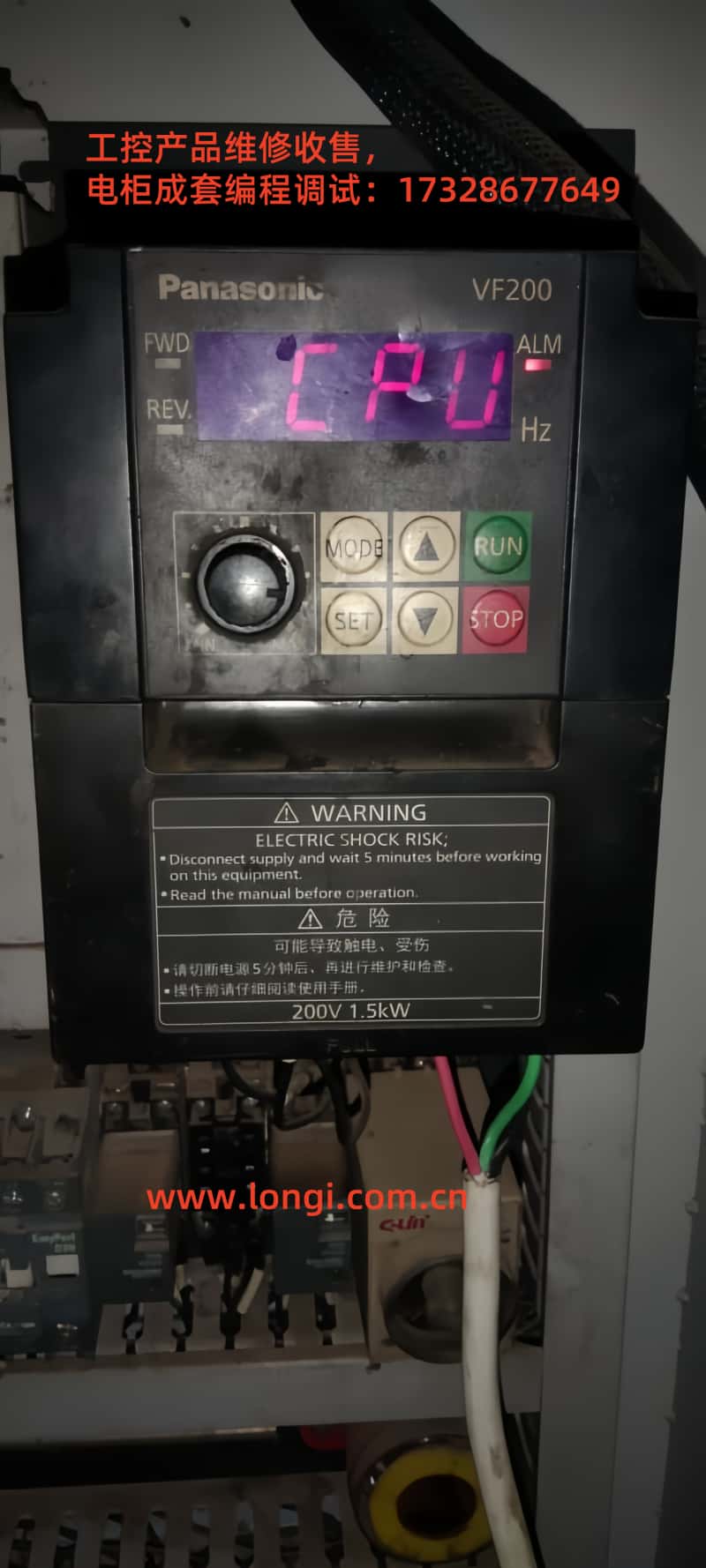

在鬆下VF200係列變頻器中，當顯示屏上出現“CPU”故障代碼並伴隨ALARM燈亮起時，這通常意味著變頻器的中央處理單元（CPU）出現了問題。CPU是變頻器的“大腦”，負責執行控製算法、處理輸入輸出信號以及協調設備的整體運行。當CPU檢測到自身或相關係統發生異常時，變頻器會進入保護模式，停止運行並通過顯示“CPU”代碼和點亮ALARM燈來警示用戶。

根據VF200係列的使用手冊和相關技術資料，“CPU”故障可能與其他異常情況相關聯，例如瞬時過電流（OC1-3）或溫度異常（OH）。這提示我們，“CPU”錯誤可能不僅僅是CPU本身的硬件問題，還可能是由外部條件或係統運行狀態引發的間接故障。因此，理解這一故障的潛在原因至關重要。

三、“CPU”故障的可能原因

“CPU”故障的發生可能由多種因素引發，以下是幾種常見原因的詳細分析：

1. 電源問題

• 電壓不穩定：VF200係列變頻器對輸入電源的要求較為嚴格。如果電源電壓超出額定範圍（單相200V或三相400V）或出現波動，可能導致CPU供電不足或過壓損壞。

• 電源幹擾：電源中的突波或電磁幹擾（EMI）可能幹擾CPU的正常運行，尤其在工業環境中電源質量較差時。

2. 過熱問題

• 溫度異常（OH）：如果變頻器內部溫度過高，可能是由於通風不良、環境溫度過高或冷卻風扇故障（FAn）導致。高溫會影響CPU的穩定性，甚至引發故障。

• 負載過重：長時間運行在高負載狀態下，可能導致散熱不足，進一步加劇溫度升高。

3. 過電流問題

• 瞬時過電流（OC1-3）：電機故障、負載突變或接線錯誤可能導致電流超過變頻器的額定值。這種情況可能對CPU造成過大壓力，觸發保護機製並顯示“CPU”錯誤。

• 參數設置不當：如果電流限製參數設置不正確，可能無法有效防止過電流現象。

4. 固件或軟件問題

• 固件損壞：固件是CPU運行的軟件基礎。如果固件在更新過程中中斷或受到電氣幹擾而損壞，CPU可能無法正常工作。

• 參數錯誤：用戶設置的參數與實際應用不匹配時，可能導致CPU執行異常指令。

5. 硬件故障

• CPU或控製板損壞：長時間使用、製造缺陷或物理損傷可能導致CPU或其所在控製板的硬件故障，例如電路板燒毀或元件老化。

• 連接問題：內部連接線鬆動或接觸不良可能中斷CPU與其他模塊的數據通信。

6. 外部幹擾

• 電磁幹擾：工業環境中常見的大功率設備可能產生強電磁幹擾，影響CPU的信號處理能力。

• 接地不良：接地電阻過高可能導致電氣噪聲累積，幹擾CPU運行。

四、排查與解決“CPU”故障的步驟

為有效解決“CPU”故障，用戶需要按照以下係統化步驟進行排查和處理：

1. 初步檢查與安全準備

• 斷電操作：根據變頻器上的警告標簽，在排查前斷開電源並等待至少5分鍾，確保內部電容放電完成，避免電擊風險。

• 記錄狀態：記錄“CPU”故障出現時的運行條件（如負載、環境溫度等），為後續診斷提供線索。

2. 檢查電源條件

• 測量電壓：使用萬用表測量輸入電源電壓，確保其在單相200V（0.2kW～2.2kW）或三相400V（0.75kW～15kW）的額定範圍內，且無明顯波動。

• 檢查接地：確認接地電阻小於10歐姆，排除接地不良引起的幹擾。

3. 檢查過熱問題

• 環境溫度：確保運行環境溫度在0℃至40℃之間，檢查通風口是否被堵塞。

• 冷卻風扇：驗證風扇是否正常運轉，若有故障需更換。

• 清潔設備：使用壓縮空氣清除變頻器內部的灰塵，確保散熱良好。

4. 檢查過電流問題

• 負載檢查：確認電機負載不超過變頻器額定容量，檢查電機是否有短路或機械卡阻。

• 接線檢查：檢查變頻器與電機之間的接線是否正確且牢固。

• 參數調整：通過“MODE”、“SET”、“UP”和“DOWN”鍵進入參數設置，檢查電流限製參數，確保其在1%～200%額定輸出電流範圍內。

5. 重置與固件檢查

• 電源複位：斷電後等待5分鍾，重新上電，觀察“CPU”錯誤是否消失。

• 恢複出廠設置：若問題持續，按使用手冊說明恢複出廠設置，然後重新配置必要參數。

• 固件更新：聯係技術支持，獲取最新固件並按指導更新。

6. 硬件檢查

• 目視檢查：打開變頻器外殼，檢查控製板是否有燒毀痕跡、異味或元件損壞。

• 連接修複：若發現鬆動連接，用絕緣膠帶固定並重新插緊。

• 更換部件：若硬件損壞嚴重，聯係鬆下售後更換原裝控製板。

7. 減少外部幹擾

• 隔離幹擾源：將變頻器與大功率設備分開，或加裝屏蔽罩。

• 使用屏蔽線：確保控製信號線和電源線使用屏蔽電纜，減少電磁幹擾。

8. 測試與驗證

• 運行測試：在完成上述步驟後，重新啟動變頻器，觀察“CPU”錯誤是否消除。

• 診斷功能：利用變頻器的錯誤日誌功能，檢查是否有其他相關故障代碼（如OC1-3、OH等）。

9. 尋求專業支持

• 若問題仍未解決，聯係鬆下技術支持，提供故障詳情、型號（VF200）和排查記錄，尋求遠程診斷或現場維修。

五、預防“CPU”故障的措施

為避免“CPU”故障再次發生，用戶可采取以下預防措施：

1. 定期維護

• 每6個月清理一次灰塵，檢查接線和風扇狀態，確保散熱和電氣連接正常。

2. 電源優化

• 加裝穩壓器或UPS，確保電源穩定，避免電壓突變。

3. 環境管理

• 保持運行環境清潔、幹燥，避免高溫高濕，確保通風良好。

4. 固件管理

• 定期檢查固件版本，備份參數後進行更新，確保軟件穩定性。

5. 規範操作

• 培訓操作人員按照使用手冊正確設置參數，避免誤操作引發故障。

六、總結

鬆下變頻器VF200係列顯示“CPU”故障並伴隨ALARM燈亮起，是一個需要及時處理的嚴重問題，可能由電源不穩、過熱、過電流、固件問題、硬件故障或外部幹擾引發。通過本文提供的係統化排查步驟，用戶可以從檢查電源和環境條件開始，逐步深入到硬件和固件層麵，找到問題根源並采取針對性解決措施。同時，定期維護和優化運行環境是預防故障的關鍵。如果自助排查無法解決問題，及時聯係鬆下官方支持將是明智選擇。通過這些方法，用戶不僅能解決當前的“CPU”故障，還能提升設備的長期穩定性和使用壽命，為工業生產提供可靠保障。
