宇鑫變頻器L係列用戶手冊的使用指南
引言
變頻器（Variable Frequency Drive, VFD）是一種通過改變供電頻率和電壓來控製交流電機轉速的電力電子設備，廣泛應用於工業自動化、能源管理及機械設備控製等領域。宇鑫變頻器L係列作為一款高性能產品，以其穩定性和易用性受到用戶青睞。本文旨在為用戶提供一份詳細的使用指南，涵蓋操作麵板功能、端子控製與調速、故障代碼及解決方法等關鍵內容，幫助您快速上手並高效使用該設備。
第一部分：操作麵板功能介紹
操作麵板是用戶與宇鑫變頻器L係列交互的核心界麵，通過它可以完成參數設置、狀態監控及故障複位等操作。以下將詳細介紹麵板功能及相關設置方法。
1.1 麵板布局與按鍵功能

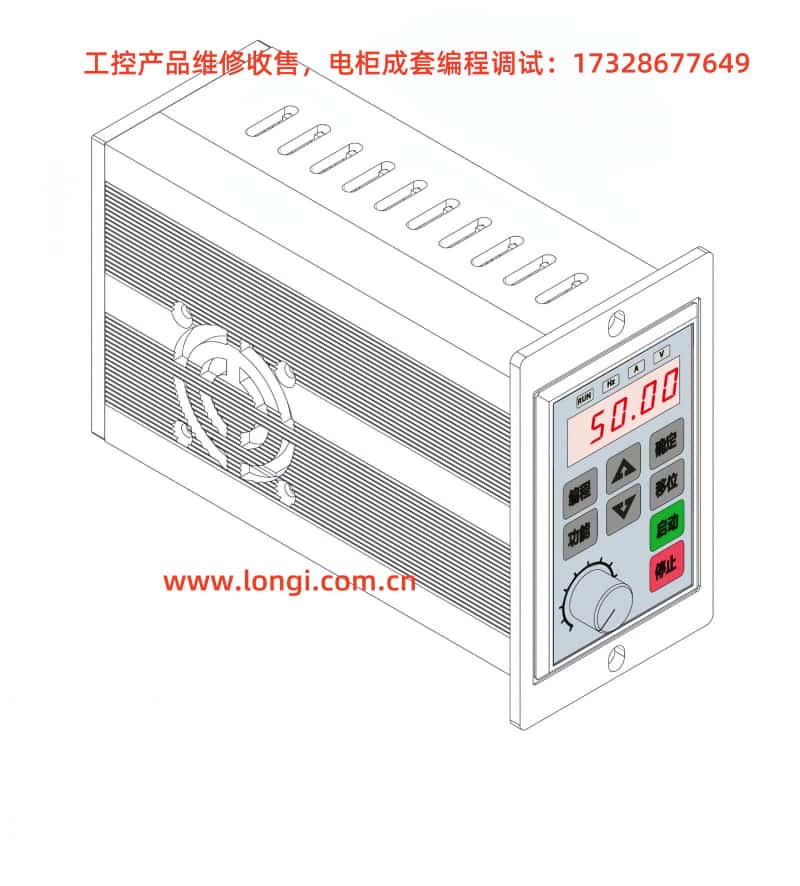

宇鑫變頻器L係列的操作麵板通常包括一個液晶顯示屏和若幹功能按鍵。顯示屏用於顯示運行狀態、參數編號、參數值及故障代碼等信息。常見按鍵及其功能如下：
MENU/ESC：進入或退出參數設置菜單。
UP/DOWN：在菜單中上下移動光標或調整參數值。
ENTER：確認選擇或保存參數設置。
RUN：啟動變頻器運行。
STOP/RESET：停止變頻器或複位故障狀態。
建議用戶在使用前熟悉麵板布局，並參考手冊中的麵板示意圖以確保操作準確無誤。
1.2 參數恢複出廠設置
在某些情況下，例如參數配置錯誤或需要重新初始化時，您可能需要將變頻器參數恢複至出廠設置。具體步驟如下：
按下 MENU/ESC 鍵，進入主菜單。
使用 UP/DOWN 鍵，定位到“參數管理”或類似選項（具體名稱請參考手冊）。
按 ENTER 鍵進入子菜單。
選擇“恢複出廠設置”選項。
按 ENTER 鍵確認，變頻器將自動重置所有參數為出廠默認值。
等待顯示屏提示操作完成，通常需要幾秒鍾。
注意：恢複出廠設置會清除所有自定義參數，請提前備份重要數據。
1.3 設置與消除密碼
為防止未經授權的參數修改，宇鑫變頻器L係列支持密碼保護功能。以下是設置與消除密碼的步驟：
設置密碼
進入主菜單，選擇“參數管理”。
定位到“密碼設置”選項。
按 ENTER 鍵，輸入一個4位數字密碼（例如“1234”）。
按 ENTER 鍵保存，密碼即生效。
下次進入參數設置時，需輸入此密碼。
消除密碼
進入“密碼設置”菜單。
輸入當前密碼進行驗證。
將密碼值設置為“0000”或留空（具體要求請查閱手冊）。
按 ENTER 鍵保存，密碼將被清除。
提示：若忘記密碼，請嚐試恢複出廠設置，但這將同時清除其他參數。
1.4 參數訪問限製
參數訪問限製用於鎖定某些參數，防止誤操作或非授權修改。設置方法如下：
進入“參數管理”菜單。
選擇“參數鎖定”或類似選項。
指定需要鎖定的參數組（例如高級參數或特定功能參數）。
設置鎖定狀態（通常為“1”表示鎖定，“0”表示解鎖）。
按 ENTER 鍵保存。
若已設置密碼，則需輸入密碼才能修改被鎖定的參數。
通過此功能，您可以靈活控製參數的可訪問性，確保設備運行安全。
第二部分：端子正反轉控製與外部電位器給定頻率調速
宇鑫變頻器L係列支持通過端子進行控製和調速，以下將詳細說明實現正反轉控製及外部電位器調速的方法，包括接線和參數設置。
2.1 端子正反轉控製
通過端子實現正反轉控製是變頻器常見的控製方式，適用於需要外部開關或PLC控製的場景。
接線方法
將正轉開關連接到數字輸入端子 DI1 和公共端子 COM。
將反轉開關連接到數字輸入端子 DI2 和公共端子 COM。
確保接線牢固，參考手冊中的端子布局圖確認端子位置。
參數設置
設置參數 P0.01（控製方式）為“1”，表示選擇端子控製模式。
設置參數 P4.00（DI1功能）為“1”，定義DI1為正轉運行命令。
設置參數 P4.01（DI2功能）為“2”，定義DI2為反轉運行命令。
保存設置後，閉合DI1開關啟動正轉，閉合DI2開關啟動反轉。
注意：具體參數編號可能因型號而異，請參考手冊中的參數表。
2.2 外部電位器給定頻率調速
使用外部電位器調節頻率可以實現平滑的轉速控製，適合需要手動調整的應用。
接線方法
將電位器的中心抽頭連接到模擬輸入端子 AI1。
將電位器的一端連接到 +10V 端子（提供參考電壓）。
將電位器的另一端連接到 GND 端子（接地）。
使用合適的電位器（通常為10kΩ），並確保接線正確。
參數設置
設置參數 P0.03（頻率給定方式）為“2”，表示通過模擬輸入AI1給定頻率。
檢查參數 P4.10（AI1輸入範圍），確保其與電位器電壓範圍匹配（通常為0-10V）。
保存設置後，旋轉電位器即可調節輸出頻率。
提示：若頻率調節範圍不符合預期，可調整相關參數（如最大頻率P0.11）。
第三部分：故障代碼及解決方法
變頻器運行過程中可能會出現故障，顯示屏上會顯示對應的故障代碼。以下列舉常見故障代碼及其解決方法，具體代碼請參考手冊中的故障列表。
3.1 常見故障代碼及解決方法
E001：過電流
檢查電機接線，確保無短路或接觸不良。
減小負載或增加加速時間（參數P0.12）。
重啟變頻器，觀察是否恢複。
E002：過電壓
檢查電源電壓是否在規定範圍內。
延長減速時間（參數P0.13）。
若頻繁發生，檢查製動電阻是否正常。
E003：欠電壓
可能原因：電源電壓過低、供電不穩定。
解決方法：
檢查輸入電源，確保電壓穩定。
若使用多台設備，確認供電容量充足。
E004：電機過載
可能原因：負載過重、電機參數設置錯誤。
解決方法：
減小負載或選擇更大功率的電機。
檢查電機參數（P1組參數）是否與實際匹配。
E005：變頻器過熱
改善通風條件，降低環境溫度。
清理風扇和散熱器，確保散熱良好。
3.2 故障排查通用步驟
記錄故障代碼並查閱手冊，確認具體含義。
檢查接線、電源和負載情況，排除外部因素。
按 STOP/RESET 鍵嚐試複位，若無效則斷電重啟。
若問題持續存在，聯係技術支持並提供故障詳情。
結論
宇鑫變頻器L係列憑借其強大的功能和靈活的配置，為用戶提供了高效的電機控製解決方案。本文詳細介紹了操作麵板的使用方法、端子控製與調速的實現步驟，以及常見故障的處理方案。然而，由於型號差異和應用場景的複雜性，建議用戶在使用過程中始終參考官方《宇鑫變頻器L係列說明書》，以確保操作準確、安全。通過熟練掌握這些基礎知識，您將能夠充分發揮變頻器的性能，提升設備運行效率，同時快速應對潛在問題。
