收卷機和排線裝置中變頻器的應用方案
收卷機和排線裝置主要用於在收卷過程中確保材料（如紙張、薄膜、線材等）整齊、均勻地排列在卷筒上，避免出現堆疊或偏移。以下結合工藝設備流程，詳細說明變頻器的應用方案，包括電機選擇、接線方式、參數設置、控製邏輯，以及是否需要PLC、觸摸屏或工控機的配合。
1. 收卷機排線裝置的功能分析
收卷機的排線裝置通常需要以下功能：
主收卷電機：驅動卷筒旋轉，完成材料的收卷。
排線電機：驅動排線裝置左右移動，確保材料均勻分布在卷筒上。
張力控製：保持材料在收卷過程中的張力恒定，避免拉伸或鬆弛。
速度同步：排線電機的移動速度需要與主收卷電機的轉速同步，以匹配材料的收卷速度。
位置控製：排線裝置需要根據卷筒寬度進行往複運動，設置左右限位。
啟停控製：通過外部信號（如按鈕或PLC）控製收卷和排線的啟停。
故障保護：檢測過載、斷相、過流等故障，及時停機保護。
典型收卷機排線裝置帶有主收卷電機（驅動卷筒）和排線裝置（通過絲杠實現左右移動）。我們將使用900係列變頻器來控製主收卷電機和排線電機。
2. 電機選擇與功能分配
2.1 主收卷電機
2.2 排線電機
功能：驅動排線裝置左右移動，通過絲杠機構實現往複運動。
電機選擇：排線電機通常功率較小，假設需要0.75kW的三相異步電機（380V）。從手冊第5頁的變頻器型號表中，選擇型號 900-0007M3（適配0.75kW電機，額定輸出電流2.5A）。
控製方式：采用開環矢量控製模式（適合需要精確速度和方向控製的場景），通過變頻器控製排線電機的正反轉和速度。
3. 變頻器接線設計
3.1 主收卷電機變頻器（900-0040G1）接線
3.2 排線電機變頻器（900-0007M3）接線
電源輸入：
電機輸出：
控製端子接線：
DI1（正轉）：連接左限位開關（常閉觸點），當排線裝置到達左側限位時觸發，停止正轉。
DI2（反轉）：連接右限位開關（常閉觸點），當排線裝置到達右側限位時觸發，停止反轉。
DI3（啟停控製）：與主收卷電機的啟停信號聯動（通過PLC或繼電器）。
AI1（速度給定）：通過PLC模擬量輸出（0-10V）給定速度，與主收卷電機速度同步。
DO1（運行狀態輸出）：連接PLC輸入，輸出排線電機運行狀態。
3.3 接線圖（文字描述）
主收卷電機變頻器接線圖：
| 三相電源 380V |
| | | | |
| R S T |
| | | |-------> 變頻器 (900-0040G1) 輸入端子 R, S, T |
| PE-------------> 變頻器 PE 接地端子 |
|
|
| 變頻器輸出 U, V, W |
| | | | |
| U V W-------> 主收卷電機 (4kW) |
|
|
| 控製端子： |
| 外部啟動按鈕-------> DI1 - COM |
| 方向切換開關-------> DI2 - COM |
| 電位器 (0-10V)-------> AI1 - GND |
| 指示燈--------------> DO1 - COM |
排線電機變頻器接線圖：
| 三相電源 380V |
| | | | |
| R S T |
| | | |-------> 變頻器 (900-0007M3) 輸入端子 R, S, T |
| PE-------------> 變頻器 PE 接地端子 |
|
|
| 變頻器輸出 U, V, W |
| | | | |
| U V W-------> 排線電機 (0.75kW) |
|
|
| 控製端子： |
| 左限位開關---------> DI1 - COM |
| 右限位開關---------> DI2 - COM |
| 啟停信號 (PLC)-----> DI3 - COM |
| PLC 模擬量 (0-10V)-> AI1 - GND |
| PLC 輸入------------> DO1 - COM |
4. 參數設置
4.1 主收卷電機變頻器（900-0040G1）參數設置
參考手冊第5章“參數說明”，設置以下關鍵參數：
F0-00（命令源）：設為1（端子控製），通過DI1控製啟停。
F0-01（目標頻率給定方式）：設為2（AI1模擬量給定），通過電位器調節速度。
F0-03（最大頻率）：設為50Hz（根據實際需求調整）。
F0-09（電機額定頻率）：設為50Hz。
F0-10（電機額定電壓）：設為380V。
F1-00（DI1功能）：設為1（正轉運行）。
F1-01（DI2功能）：設為2（反轉運行）。
F6-12（電機過載保護）：設為150%（根據電機額定電流調整）。
F7-00（通訊地址）：設為1（如果使用PLC通訊）。
4.2 排線電機變頻器（900-0007M3）參數設置
F0-00（命令源）：設為1（端子控製），通過DI1和DI2控製正反轉。
F0-01（目標頻率給定方式）：設為2（AI1模擬量給定），通過PLC調節速度。
F0-03（最大頻率）：設為30Hz（排線電機速度較低，根據絲杠速比調整）。
F0-09（電機額定頻率）：設為50Hz。
F0-10（電機額定電壓）：設為380V。
F1-00（DI1功能）：設為1（正轉運行）。
F1-01（DI2功能）：設為2（反轉運行）。
F1-02（DI3功能）：設為5（自由停機），與主收卷電機聯動。
F6-12（電機過載保護）：設為150%。
5. 控製邏輯設計
5.1 速度同步邏輯
v=π⋅D⋅n
v排線=p⋅n排線
n排線=pπ⋅D⋅n
5.2 往複運動控製
5.3 張力控製

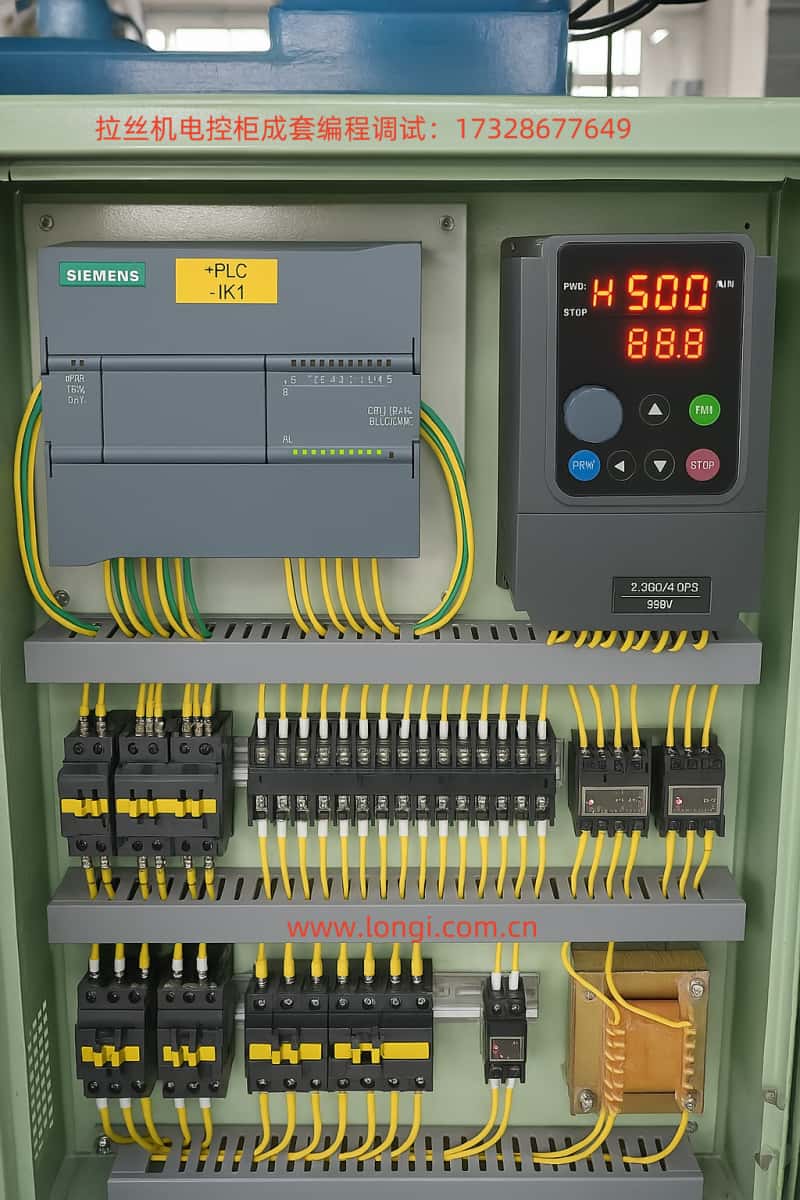

6. PLC、觸摸屏選配與應用
6.1 是否需要PLC和觸摸屏
6.2 選型推薦
6.3 PLC與變頻器通訊
6.4 觸摸屏界麵設計
主界麵：顯示主收卷電機轉速、排線電機轉速、材料張力、運行狀態。
參數設置：設置卷筒直徑、材料厚度、絲杠螺距、最大轉速等。
控製按鈕：啟動、停止、急停、速度調節（通過滑動條）。
7. 控製示意圖（文字描述）
| PLC (S7-1200) |
| |-------> RS485通訊 ------> 主收卷變頻器 (地址1) |
| |-------> RS485通訊 ------> 排線變頻器 (地址2) |
| | |
| |-------> 模擬量輸出 -----> 主收卷變頻器 AI1 (速度給定) |
| |-------> 模擬量輸出 -----> 排線變頻器 AI1 (速度給定) |
| | |
| |-------> 數字量輸入 -----> 左限位開關 |
| |-------> 數字量輸入 -----> 右限位開關 |
| | |
| |-------> 模擬量輸入 -----> 張力傳感器 |
|
|
| 觸摸屏 (KTP700) |
| |-------> 與PLC通訊，顯示和控製 |
8. 實施步驟
安裝：按照手冊第3章要求，安裝變頻器和電機，確保通風良好，接線牢固。
接線：按上述接線圖連接電源、電機和控製端子。
參數設置：按第4節設置變頻器參數，測試電機運行是否正常。
PLC編程：編寫速度同步和往複運動控製邏輯，測試通訊功能。
觸摸屏配置：設計界麵，測試操作功能。
調試：啟動收卷機，調整速度和張力參數，確保排線均（jun1）勻。
9. 注意事項
安全：遵守手冊第1章的安全注意事項，確保接地可靠，避免誤操作。
電機參數調諧：如果使用矢量控製，需進行電機參數自整定（參考手冊第4章）。
故障排查：若出現過流、過壓等故障，參考手冊第7章進行排查。
通過以上方案，900係列變頻器可以很好地應用在收卷機的排線裝置上，實現速度同步、往複運動和張力控製等功能。如果需要更詳細的PLC程序或觸摸屏界麵設計，可以聯係我們提供貼心服務。
