一、產品概述與係統配置
1.1 設備簡介
中興通訊ZXDU68 S601/T601係列組合電源是專為通信網絡設計的智能無人值守電源係統，采用模塊化設計，支持-48V直流輸出，最大配置可安裝12台ZXD2400（V4.0）50A高頻開關整流器，總輸出電流達600A。係統具備完善的監控功能，支持遠程管理，適用於接入網、遠端交換局、移動基站等場景。
主要特點：
高效節能：整流器采用有源功率因數校正技術（PFC），輸入功率因數>0.99，效率>90%。
智能管理：集中監控單元支持“三遙”（遙測、遙信、遙控）功能，可實時監測電壓、電流、溫度等參數。
靈活擴容：支持N+1冗餘備份，整流器支持熱插拔，即插即用。
多重保護：配備C級、D級及直流防雷模塊，支持電池分級下電保護。
1.2 型號與配置
型號區別：
標準配置：
交流配電：單路100A輸入，2路備用輸出。
直流配電：一次下電4路，二次下電2路，2組電池輸入。
監控單元：1套，支持RS232/RS485通訊接口。
整流器：12台ZXD2400（V4.0）整流器。
二、安全操作規範
2.1 安全警示
高壓危險：操作前需斷開電源，禁止帶電操作線纜。
防靜電措施：接觸電路板前佩戴防靜電手環並接地。
工具要求：使用專用絕緣工具，禁止使用非標工具。
2.2 操作注意事項
安裝環境：設備需置於幹燥、通風環境，溫度範圍-5℃~45℃。
接線規範：
維護要求：定期檢查防雷器狀態（窗口顏色）、線纜連接緊固度及散熱風道清潔。
三、係統結構與工作原理

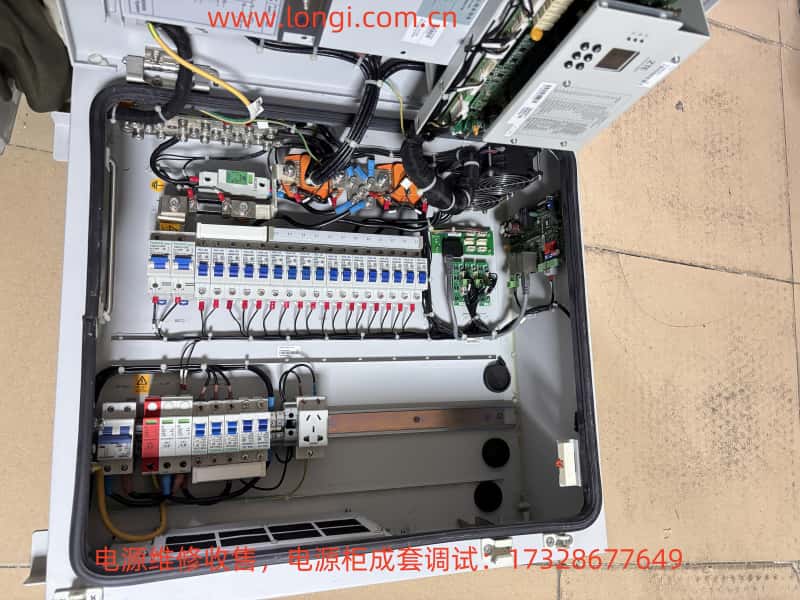

3.1 係統結構
ZXDU68係統由四大核心單元組成：
交流配電單元：
整流器組：
直流配電單元：
監控單元：
3.2 工作原理
交流輸入：市電經防雷保護後分配至整流器和備用輸出。
整流轉換：整流器將交流電轉換為直流電，並聯輸出至直流配電。
電池管理：監控單元根據電池狀態自動切換浮充/均充模式，支持溫度補償。
負載保護：當電池電壓低於設定閾值時，係統分級切斷次要負載（一次下電）和全部負載（二次下電）。

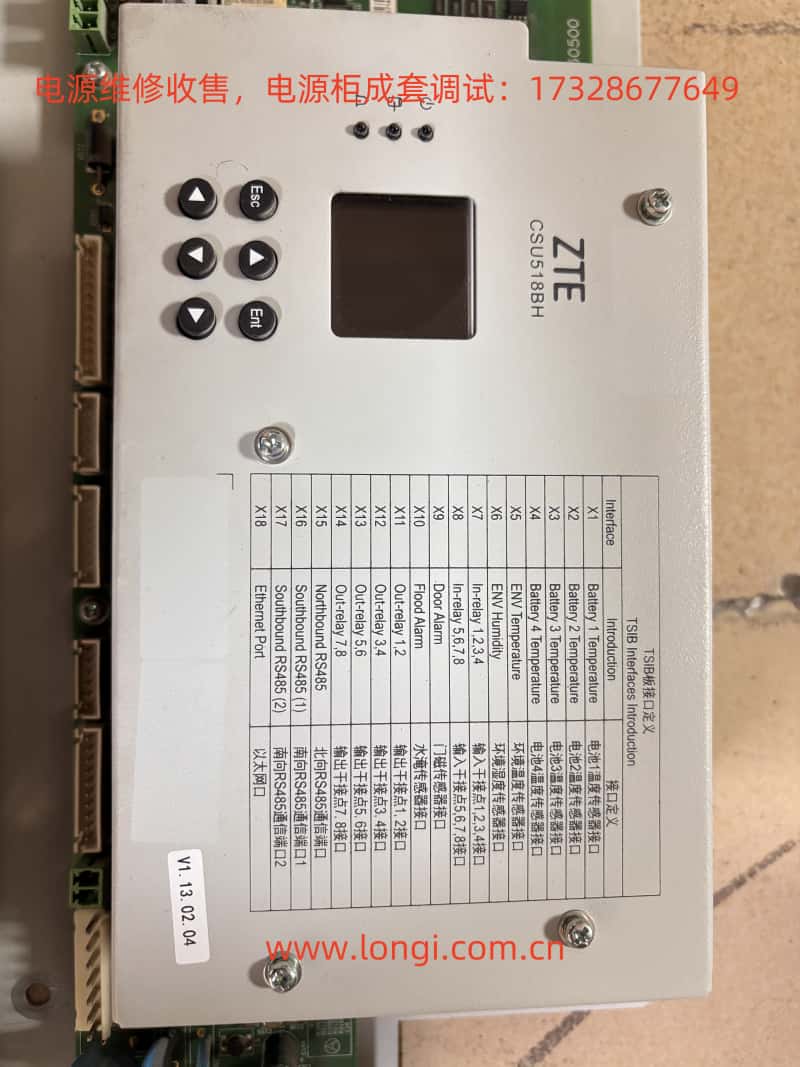

四、監控單元操作指南
4.1 界麵與按鍵功能
4.2 主要功能操作
信息查詢：
參數設置：
浮充電壓：53.5V（默認），範圍42.0V~58.0V。
均充周期：180天（默認），範圍15~365天。
路徑：主菜單→【控製】→輸入口令（默認0000）→設置浮充電壓、均充周期等。
關鍵參數：
告警處理：
五、日常維護與故障處理
5.1 日常維護流程
開機步驟：
關機步驟：
5.2 定期檢查項目
防雷器：檢查C級防雷器窗口顏色（綠色正常，紅色需更換）。
散熱係統：清理風扇和風道積塵，確保散熱效率。
線纜連接：檢查輸入/輸出端子是否鬆動，避免接觸不良。
5.3 常見故障處理
| 故障類型 | 處理方法 |
|---|
| 交流停電 | 啟用備用油機供電，檢查市電恢複情況。 |
| 整流器故障 | 更換故障整流器，確保N+1冗餘。 |
| 電池電壓低 | 檢查電池容量設置，啟動均充修複。 |
| 直流輸出過壓 | 檢查整流器輸出電壓，更換異常模塊。 |
六、附錄與技術支持
6.1 技術規格速查
輸入電壓：80V~300V AC（相電壓）。
輸出電壓：-48V DC（範圍-42V~-58V）。
防護等級：IP20，符合YD/T 1058-2000標準。
結語
中興ZXDU68係列組合電源憑借其智能化設計和高可靠性，為通信網絡提供了穩定的電力保障。用戶通過熟練掌握本指南中的操作與維護要點，可最大化設備效能，降低運維風險。建議定期參加中興官方培訓，以獲取更深入的技術支持。
