PROMPOWER變頻器PD310係列用戶手冊使用指南

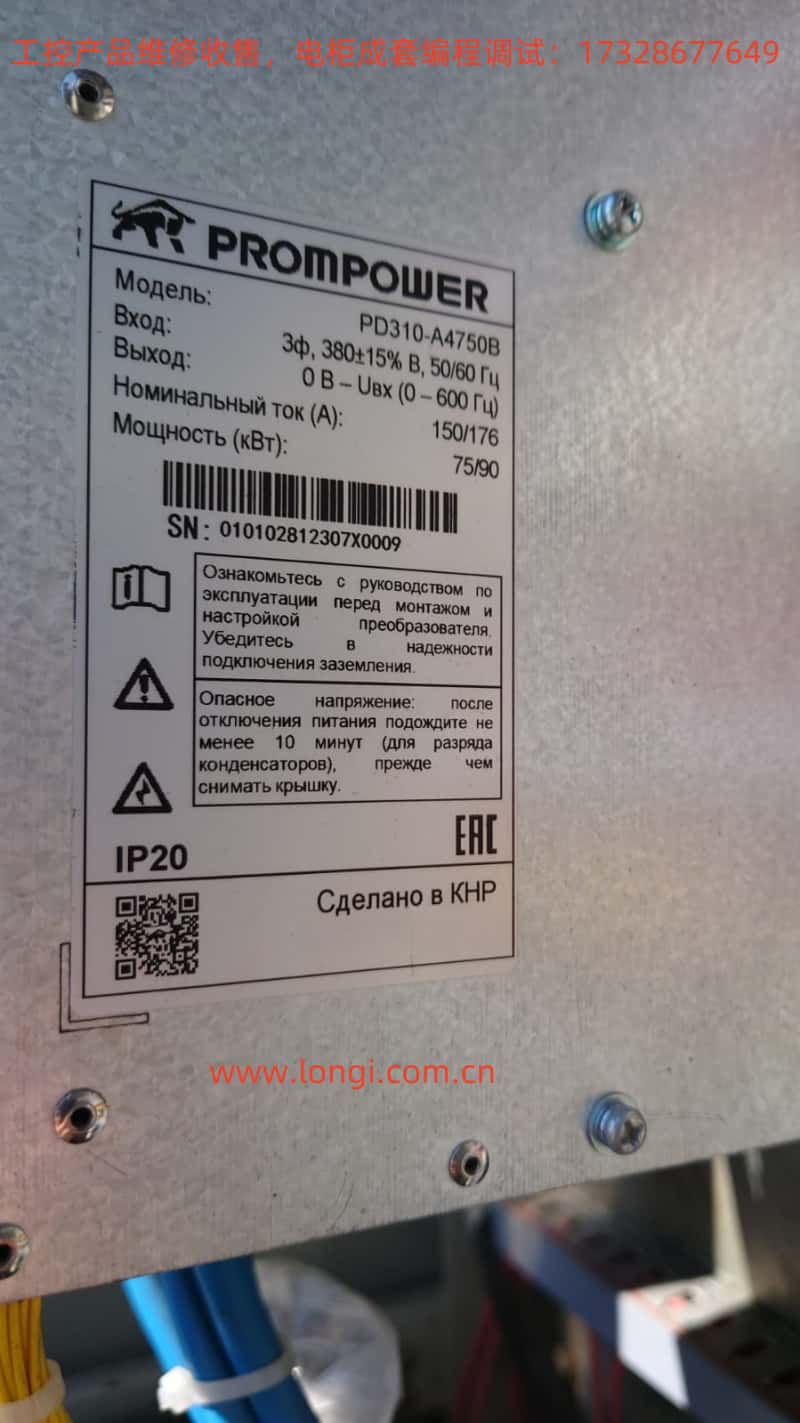

PROMPOWER變頻器PD310係列是一款功能強大且應用廣泛的低壓變頻器，適用於需要高動態性能和寬範圍速度調節的工業自動化場景。為幫助用戶更好地掌握其使用方法，本文基於俄文用戶手冊提供一份詳細的中文使用指南，內容涵蓋操作麵板功能及相關設置、外部控製實現方式以及故障代碼的診斷與處理方法。
一、操作麵板功能介紹及相關設置
操作麵板是用戶與PD310係列變頻器交互的核心工具，通過其按鍵和顯示屏，用戶可以完成參數查看、修改及設備控製等操作。本部分將詳細介紹操作麵板的功能，並說明如何進行參數恢複出廠設置、設置與消除密碼以及設置參數訪問限製。
1.1 操作麵板功能介紹
PD310係列變頻器的操作麵板包括一個顯示屏和多個功能按鍵，用於顯示運行狀態和執行操作。根據手冊第5章“Приступаем к работе”（開始使用）的描述，主要功能如下：
操作示例：要修改參數，用戶可按PRG鍵進入編程模式，使用UP/DOWN鍵選擇參數編號，按ENTER鍵進入參數值編輯模式，再用UP/DOWN鍵調整數值，最後按ENTER鍵保存。
1.2 參數恢複出廠值設置
當需要將變頻器參數恢複到出廠默認值時，可按照手冊第5.3節“Сброс на заводские настройки”（恢複出廠設置）的步驟操作：
按PRG鍵進入編程模式。
使用UP/DOWN鍵選擇參數組“F0”。
按ENTER鍵進入“F0”組。
選擇參數“F0-00”（通常為恢複出廠設置參數）。
按ENTER鍵進入編輯模式，將值設置為“1”（表示恢複出廠設置）。
按ENTER鍵確認，變頻器將自動重啟，參數恢複為出廠值。
注意：此操作會清除所有用戶設置，建議提前備份重要參數。
1.3 設置和消除密碼
PD310係列支持密碼保護功能，以防止未經授權的參數修改。設置和消除密碼的步驟如下：
設置密碼：
按PRG鍵進入編程模式。
選擇參數組“F0”。
進入參數“F0-01”（密碼設置參數）。
輸入4位密碼（如1234），用UP/DOWN鍵調整數值。
按ENTER鍵確認，密碼設置生效。
下次訪問參數時需輸入該密碼。
消除密碼：
按PRG鍵進入編程模式。
輸入當前密碼解鎖參數訪問。
進入參數“F0-01”。
將值設置為“0”。
按ENTER鍵確認，密碼被清除。
1.4 設置參數訪問限製
為防止誤操作，PD310允許限製某些參數的訪問權限。具體操作如下：
設置訪問限製：
按PRG鍵進入編程模式。
選擇參數組“F0”。
進入參數“F0-02”（訪問限製設置）。
設置參數值為需限製的參數組編號（如限製F1組則設為“1”）。
按ENTER鍵確認，被限製的參數組無法訪問或修改。
解除訪問限製：
按PRG鍵進入編程模式。
輸入密碼（如已設置）解鎖。
進入參數“F0-02”。
將值設置為“0”。
按ENTER鍵確認，所有參數組恢複可訪問狀態。
通過上述設置，用戶可以靈活管理參數權限，確保係統安全。
二、外部控製實現
PD310係列變頻器支持通過外部端子實現電機正反轉控製和速度調節。本部分將介紹如何通過接線和參數設置實現外部端子正反轉控製和外部電位器調速。
2.1 外部端子正反轉控製

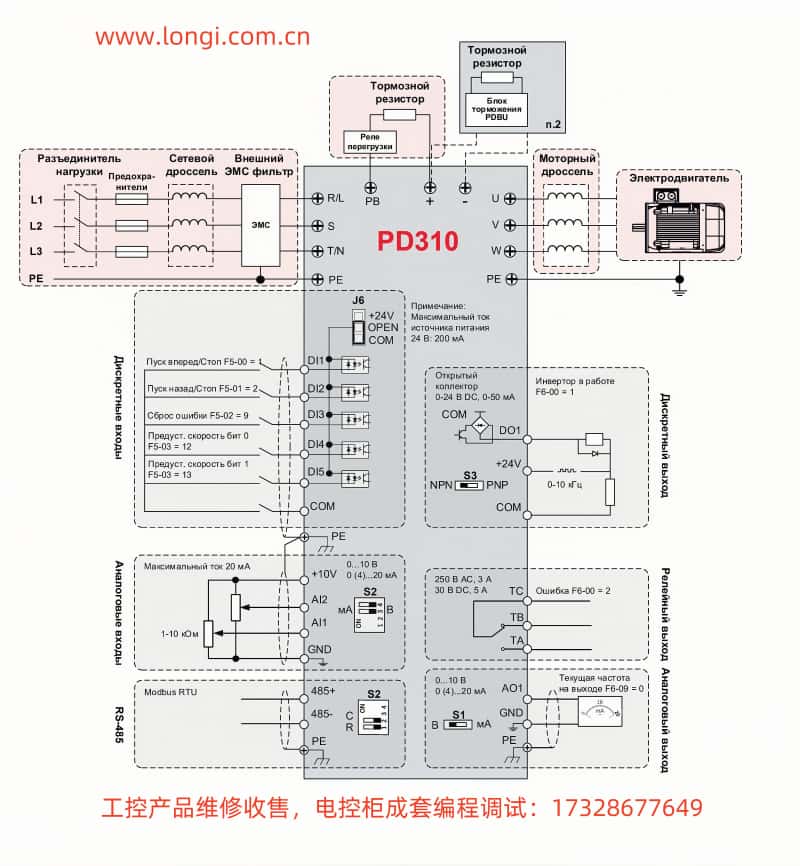

外部端子正反轉控製通過數字輸入端子（DI）和公共端子（COM）實現。根據手冊第4.5節“Клеммы управления”（控製端子）：
接線：
正轉開關：連接DI1和COM端子。
反轉開關：連接DI2和COM端子。
參數設置：
按PRG鍵進入編程模式。
選擇參數組“F1”。
設置“F1-00”（控製模式）為“1”（端子控製）。
設置“F1-01”（DI1功能）為“1”（正轉命令）。
設置“F1-02”（DI2功能）為“2”（反轉命令）。
按PRG鍵退出。
運行方式：DI1閉合時電機正轉，DI2閉合時電機反轉。若DI1和DI2同時閉合，電機可能停止（具體取決於參數配置）。
2.2 外部電位器調速
外部電位器調速通過模擬輸入端子（AI）實現速度調節。根據手冊第4.5節：
接線：
參數設置：
按PRG鍵進入編程模式。
選擇參數組“F2”。
設置“F2-00”（速度給定方式）為“1”（AI1模擬輸入）。
設置“F2-01”（AI1最小輸入）為0V（電位器最小電壓）。
設置“F2-02”（AI1最大輸入）為10V（電位器最大電壓）。
設置“F2-03”（AI1最小頻率）為0Hz。
設置“F2-04”（AI1最大頻率）為50Hz（或用戶所需最大頻率）。
按PRG鍵退出。
運行方式：旋轉電位器可線性調節電機速度，從0Hz到50Hz。
三、故障代碼及處理
PD310係列變頻器在運行中可能出現故障，並通過故障代碼提示用戶。本部分基於手冊第6.1節“Коды ошибок”（故障代碼）列出常見故障代碼及其含義，並提供處理方法。
3.1 故障代碼列表
以下是常見的故障代碼及其含義（參考手冊第201頁）：
Err01：短路保護（變頻器輸出短路）。
Err08：加速時過壓。
Err09：減速時過壓。
Err10：恒速時過壓。
Err11：欠壓。
Err12：輸入相缺失。
Err13：輸出相缺失。
Err14：變頻器過載。
Err15：電機過載。
Err17：變頻器過熱。
Err21：外部故障。
Err23：通訊故障。
3.2 故障處理方法
針對上述故障，以下是推薦的處理方法：
Err01 短路保護：
檢查電機和輸出線路是否有短路。
確保接線正確，排除接地故障。
Err08/Err09/Err10 過壓故障：
檢查輸入電壓是否過高。
確認製動電阻是否連接正確或損壞。
延長加速/減速時間參數（F0組）。
Err11 欠壓：
檢查電源電壓是否低於要求。
檢查電源線路接觸是否良好。
Err12 輸入相缺失：
檢查輸入電源三相是否完整。
確保接線牢固。
Err13 輸出相缺失：
檢查電機接線是否鬆動或斷開。
驗證電機是否正常。
Err14 變頻器過載：
減輕負載或更換更大功率變頻器。
檢查參數設置是否合理。
Err15 電機過載：
檢查負載是否超出電機容量。
調整電機保護參數（F5組）。
Err17 變頻器過熱：
檢查散熱風扇是否運行正常。
清理散熱器，確保通風良好。
Err21 外部故障：
檢查外部故障輸入端子（DI）是否觸發。
排除外部故障源。
Err23 通訊故障：
處理流程：出現故障時，記錄代碼，按STOP/RESET鍵複位。若無法解決，按上述方法排查，必要時聯係PROMPOWER技術支持。
結語
通過本文，用戶可以全麵了解PROMPOWER變頻器PD310係列的操作與應用。操作麵板的功能為參數管理提供了便利，恢複出廠設置、密碼保護和訪問限製增強了係統的安全性。外部端子正反轉控製和電位器調速為用戶提供了靈活的控製方式。故障代碼的識別與處理方法則有助於快速解決問題，確保設備穩定運行。本文旨在為用戶提供實用指導，提升設備使用效率。
