丹佛斯 VLT2900 係列屬於老一代小型通用變頻器，現場仍大量用於風機、水泵、輸送、紡織、包裝、染整和小功率機械傳動。它的參數體係與 VLT2800 很接近，手冊裏大量參數、端子功能和故障代碼可以互相參照。維修人員真正需要掌握的不是把整本手冊從頭背下來，而是能在現場快速完成四件事：看懂操作麵板、複製參數、解除參數限製、完成端子正反轉和電位器調速、根據 Err.xx 故障代碼判斷問題方向。

本文按維修和調試現場最常用的邏輯整理 VLT2900 用戶手冊的使用方法，重點圍繞操作麵板、參數複製、訪問限製、外部端子控製、0-10V 電位器頻率給定和故障代碼處理。文章中的參數號以手冊為依據，實際調試前仍要核對設備銘牌、電機參數、控製方式和現場安全回路。

一、VLT2900 操作麵板功能：先分清顯示、快捷菜單和全參數模式

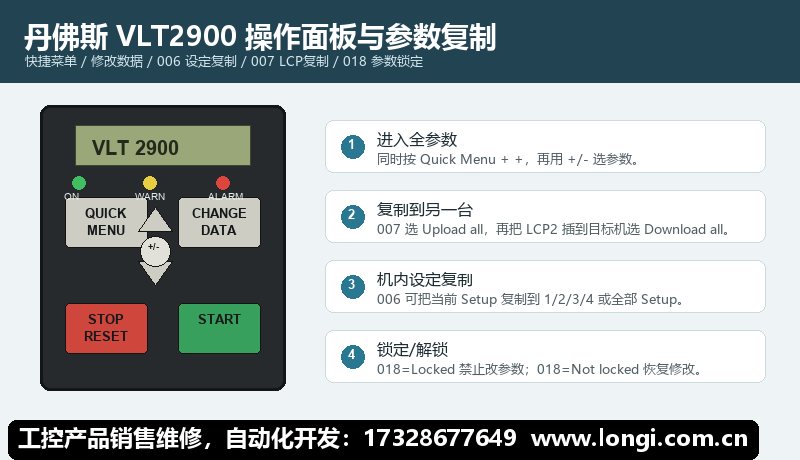

VLT2900 標準麵板比較簡潔，常見按鍵包括 QUICK MENU、CHANGE DATA、+、-、STOP/RESET、START，部分機型或外接 LCP2 麵板還會有 OK、方向鍵、HAND、OFF、AUTO、FWD/REV、JOG 等功能。麵板上通常還有三類指示：ON 表示上電，WARNING 表示警告，ALARM 表示報警跳閘。警告一般表示條件已經異常但設備可能仍在運行；報警則通常需要排除故障後複位。

QUICK MENU 用於進入快捷菜單。手冊快速調試部分通常把電機銘牌參數、最低/最高給定、加減速時間、運行方式等放入快捷菜單，適合初次調試。進入 QUICK MENU 後，用 + / - 翻參數，按 CHANGE DATA 修改，改完再按 CHANGE DATA 或確認鍵保存。手冊明確說明，參數改動會自動保存，斷電後仍保留。

如果隻能看到少數參數，或找不到 300 組、500 組等參數，通常不是變頻器壞了，而是沒有進入全參數模式。VLT2900 常用做法是 同時按 QUICK MENU 和 + 鍵進入 Menu mode/全參數訪問，然後再用 + / - 查找參數。這個動作在現場很關鍵，很多人誤以為“參數被加密”，其實隻是停留在快捷菜單。

CHANGE DATA 是修改數據鍵。先找到目標參數，再按 CHANGE DATA 進入修改狀態，用 + / - 改數值，最後再按 CHANGE DATA 或 OK 確認。若手冊或麵板提示參數不能在運行中修改，應先停車。手冊中也提醒，在編程過程中電機存在意外啟動風險，因此修改重要參數前應先按 STOP/RESET，並切斷機械危險源。

STOP/RESET 有兩個作用：一是停止運行命令，二是報警後複位。但它不是安全開關，不能替代主電源隔離。發生短路、接地、模塊過溫等故障時，必須斷電等待母線放電後再檢修。VLT2900 手冊提醒，斷電後仍需等待一段時間再接觸功率端子。

二、如何把參數複製到另一台 VLT2900：006 和 007 要分清

VLT2900 手冊裏有兩個很容易混淆的複製參數：006 Setup copying 和 007 LCP copy。現場維修時必須分清兩者的用途。

參數 006 Setup copying 用於同一台變頻器內部的 Setup 複製。它可以把當前有效設定複製到 Setup 1、Setup 2、Setup 3、Setup 4 或全部 Setup。典型用途是：設備有多套工藝參數，先把 Setup 1 調好，再複製到其他 Setup，然後隻改少數差異參數。手冊中 006 的選項包括 No copying、Copy to Setup 1、Copy to Setup 2、Copy to Setup 3、Copy to Setup 4、Copy to all。注意：複製到當前正在使用的 Setup 時，改動會立即影響運行，所以最好停車後操作。

參數 007 LCP copy 用於通過 LCP2 麵板在兩台變頻器之間搬運參數。它的典型流程是：

1. 在源變頻器上插上 LCP2 麵板。

2. 進入參數 007 LCP copy。

3. 選擇 Upload all parameters，把源機參數上傳到 LCP2。

4. 斷電或按規範取下麵板，再插到目標變頻器。

5. 在目標機參數 007 中選擇 Download all parameters。

6. 若目標機功率規格不同，隻建議選擇 Download size-independent parameters，避免把與功率、電流、硬件相關的數據錯誤寫入。

這裏要特別強調：不同功率等級、不同電壓等級、不同硬件版本之間不要盲目 Download all。電機參數、端子功能、通訊參數可以參考複製，但電流、功率、保護、硬件相關參數必須核對。複製完成後應檢查 102-106 電機銘牌參數、204/205 給定範圍、207/208 加減速、300 組端子功能和 500 組通訊參數。

三、參數訪問限製、鎖定和“解密”：018 不是密碼，而是數據更改鎖

很多現場用戶會說 VLT2900 “被加密了”或“隻能看不能改”。從手冊邏輯看，VLT2900 常見的限製主要有兩類。

第一類是沒有進入全參數菜單，隻在 Quick Menu 裏看少數參數。解決方法是 同時按 QUICK MENU + + 進入 Menu mode，然後查找完整參數。這個動作常用於“隻顯示部分參數”的情況。

第二類是真正的數據修改鎖。參數 018 Data change lock 用於限製參數修改。它的常見選項是 Not locked [0] 和 Locked [1]。當設為 Locked 時，用戶嚐試修改參數會出現 Warning 99 Locked 或類似鎖定提示。所謂“解密”，實際就是把 018 從 Locked 改回 Not locked。

如果連 018 也不能改，要檢查是不是當前處於運行狀態、是不是外接 LCP2 後隻能從 LCP2 改參數、是不是權限或麵板操作方式不對。手冊中還提到，當 LCP2 麵板連接時，某些參數修改需通過 LCP2 完成。如果現場已經完全無法進入修改狀態，應先斷開運行命令，確認沒有端子啟動信號，再進入全參數模式查 018。

實際維修建議是：交付設備時不要隨便鎖參數。如果客戶需要防止誤操作，可以鎖定 018，但必須在維修記錄裏寫清楚解鎖方法；否則後續維護人員會把正常鎖定誤判為控製板故障。

四、外部端子正反轉控製：端子 12、18、19、27 的接線與參數

VLT2900 的外部端子控製以數字輸入為核心。手冊的連接示例中明確給出：端子 18 可用於 Start，端子 27 可用於 Coasting stop inverted。參數表中也給出工廠設置：302 Digital input, terminal 18 = Start；303 Digital input, terminal 19 = Reversing；304 Digital input, terminal 27 = Reset and coast inverse。這對現場做兩線啟停、正反轉非常有用。

常用接線可以這樣理解：

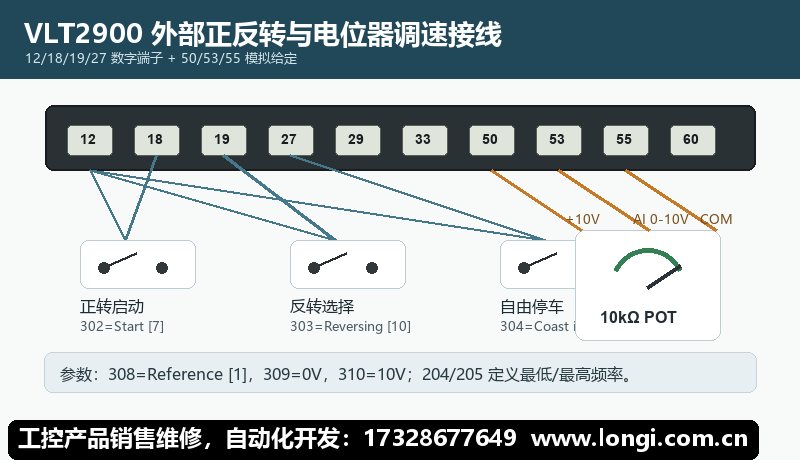

端子 12 是控製電源公共正端，用於給數字輸入提供控製電壓。把端子 12 通過開關接到端子 18，端子 18 得到邏輯 1 後，變頻器收到啟動命令。把端子 12 通過另一個開關接到端子 19，端子 19 得到邏輯 1 後，變頻器收到反轉選擇命令。端子 27 通常要按安全回路要求處理，很多接線中需要把端子 12 與端子 27 連接，否則自由停車反邏輯未滿足，變頻器不會運行。

一個實用的正反轉方案如下：

1. 正轉啟動：端子 12 經過正轉啟動開關接端子 18，參數 302=Start [7]。

2. 反轉選擇：端子 12 經過反轉選擇開關接端子 19，參數 303=Reversing [10] 或保留默認 Reversing。

3. 自由停車允許：端子 12 接端子 27，或經急停/安全回路接端子 27，參數 304=Coasting stop inverted [2] 或按現場需要設置。

4. 方向允許：檢查參數 200 Output frequency range/direction。如果它被設成隻允許順時針，反轉端子給了也不會反轉。需要正反轉時，應把方向範圍設為允許雙向運行的選項。

調試時先不要直接帶負載。先讓電機空載低頻運行，合上 18 正轉啟動，確認輸出頻率上升；再合上 19 反轉選擇或用啟停邏輯切換方向。若方向與機械要求相反，可以改端子邏輯，也可以在斷電後交換電機任意兩相。對於輸送線、卷繞、泵類設備，不能隨意反轉，必須確認機械允許。

五、外部電位器給定頻率調速：端子 50、53、55 與參數 204/205/308/309/310

VLT2900 手冊的接線示例明確寫到 Potentiometer reference：Voltage reference via a potentiometer，參數為 308 Analog input = Reference [1]，309 Terminal 53 min scaling = 0V，310 Terminal 53 max scaling = 10V。

典型 10kΩ 電位器接線如下：

端子 50：+10V 電源，接電位器一端。

端子 55：模擬公共端 COM，接電位器另一端。

端子 53：模擬電壓輸入 AI，接電位器中間滑動端。

這樣電位器旋鈕從低到高，會向端子 53 輸出 0-10V 電壓。變頻器把 0V 對應到最低給定，把 10V 對應到最高給定。對應參數應這樣設置：

1. 308 Terminal 53 analogue input voltage = Reference [1]，表示端子 53 作為頻率給定。

2. 309 Terminal 53 min scaling = 0.0V，通常對應參數 204 最小給定。

3. 310 Terminal 53 max scaling = 10.0V，通常對應參數 205 最大給定。

4. 204 Minimum reference 設置最低頻率，例如 0Hz 或設備允許的最低頻率。

5. 205 Maximum reference 設置最高頻率，例如 50Hz。不要隻靠電位器限製最高轉速，最高速度應在參數 205 中明確限製。

6. 207 Ramp-up time / 208 Ramp-down time 設置加速和減速時間，避免電位器快速旋轉時造成過流或過壓。

如果電位器調速無效，先看端子 53 電壓是否隨旋鈕變化，再看參數 308 是否為 Reference。若端子 53 電壓正常但頻率不變，要檢查控製方式是否在 Remote、是否仍被固定頻率、多段速、通訊給定或本地參考覆蓋。參數 214 Reference function 默認是 Sum，多個給定可能疊加；現場要確認是否隻保留需要的給定源。

若出現 Err.02 Live zero error，常見原因是模擬輸入低於最小標定值的一半。例如把 309 設成 2V 或啟用了斷線檢測，但端子 53 實際接近 0V，就可能觸發零信號故障。普通 0-10V 電位器應用一般把 309 設為 0V，若使用 2-10V 或 4-20mA 才按斷線檢測邏輯設置。

六、VLT2900 常見故障代碼與處理思路

VLT2900 報警通常以 Err.xx 形式顯示。手冊說明：警告會顯示到故障消除；報警會閃爍，直到按 STOP/RESET、數字輸入複位或通訊複位。若是 Trip locked，必須斷電、排除故障、重新上電後再複位。

Err.02 Live zero error：端子 53 或 60 的電壓/電流信號低於最小標定值的 50%。檢查電位器接線、模擬量公共端、端子 53 電壓、參數 309/315、線纜斷線和外部傳感器供電。

Err.04 Mains phase loss：輸入電源缺相，多見於三相供電。檢查進線熔斷器、接觸器、端子 91/92/93、電源不平衡和主回路接線。

Err.05 DC link voltage high warning / Err.07 Overvoltage：直流母線電壓高。常見原因是減速太快、負載慣量大、製動電阻或製動單元異常、電網電壓過高。處理時先延長 208 減速時間，檢查製動參數和製動電阻。

Err.06 DC link voltage low warning / Err.08 Undervoltage：直流母線電壓低。檢查輸入電源、接觸器抖動、整流橋、預充電回路和母線電容。上電或斷電瞬間短暫顯示低壓警告不一定是故障。

Err.09 Inverter overload：變頻器電子熱保護過載，通常是輸出電流長期偏高。檢查負載是否卡滯、加速時間是否太短、變頻器容量是否偏小、散熱是否不良。

Err.10 Motor overloaded：電機熱模型過載。檢查 102-106 電機銘牌參數是否正確，負載是否過重，低速長期運行是否缺少強製風冷。

Err.11 Motor thermistor：電機熱敏電阻報警或斷線。手冊說明熱敏電阻可接在數字輸入 18/19/27/29 與端子 50 之間。檢查 PTC、端子接線、參數 128 電機熱保護設置。

Err.12 Current limit：輸出電流超過參數 221 電流限製。常見於加速過快、機械負載重、V/f 設置不合適、低速轉矩不足。先延長加速時間，再檢查機械和電機。

Err.13 Overcurrent：過電流，通常比 Err.12 更嚴重。檢查電機軸是否卡死、電機電纜是否短路、輸出 U/V/W 是否接地、IGBT 模塊是否損壞。不要反複複位試機。

Err.14 Earth fault：輸出對地故障。檢查電機絕緣、電機電纜、接線盒進水、屏蔽層誤碰輸出端。必須斷電測絕緣。

Err.15 Switch mode fault：內部開關電源故障，多與控製電源、開關電源芯片、輔助電源負載短路有關，屬於維修級故障。

Err.16 Short-circuit：輸出短路。檢查 U/V/W 相間短路、電機繞組、電纜破皮、接觸器誤動作和功率模塊。

Err.17 Serial communication timeout：標準串口通訊超時。檢查 500 組通訊參數、總線地址、波特率、協議、屏蔽接地和上位機輪詢周期。

Err.18 HPFB bus timeout / Err.34 HPFB communication fault：現場總線或 PROFIBUS 相關通訊故障。檢查通訊選件、總線接頭、終端電阻、站號和主站配置。

Err.33 Out of frequency range：輸出頻率超出設定範圍或方向限製。檢查 200 輸出頻率方向、201/202 最小/最大輸出頻率和給定源。

Err.35 Inrush fault：預充電/浪湧回路故障。檢查預充電電阻、繼電器、整流和母線電容。

Err.36 Overtemperature：變頻器過溫。檢查環境溫度、散熱器積塵、風扇、安裝間距、載波頻率、電機線過長和電源電壓過高。手冊說明溫度未降到允許值以下前不能複位。

Err.37-45 Internal fault：內部故障。手冊中列出控製卡與 BMC 通訊、Flash EEPROM、RAM、校準常數、EEPROM 數據、電機參數、功率卡、軟件版本和 I/O 等內部錯誤。維修時應記錄具體代碼，檢查控製板、電源板、功率板和參數存儲。

Err.50-56 AMT 故障：自動電機適配失敗，包括無法執行、銘牌數據錯誤、缺相、超時或 AMT 過程中出現警告。檢查 102-106 電機參數，確認電機未帶重負載、輸出電纜無異常、沒有並聯多台電機。

Warning 99 Locked：參數被鎖定。檢查參數 018 Data change lock，需要改回 Not locked。

七、現場調試推薦流程

維修或新裝 VLT2900 時，建議按以下順序操作：

1. 斷電檢查主回路和控製端子，確認電機絕緣、接地、輸入電源和安全回路。

2. 上電後先進入全參數模式，確認能訪問完整參數。

3. 設置電機銘牌參數 102-106。

4. 設置控製方式為遠程端子控製，確認端子 18/19/27 的功能。

5. 設置 204/205 給定範圍、207/208 加減速時間。

6. 設置 308/309/310，使端子 53 接收 0-10V 電位器給定。

7. 空載低頻試運行，確認正反轉方向和電位器調速線性。

8. 帶負載逐步升速，觀察電流、溫升和報警記錄。

9. 調試完成後備份參數。需要批量複製時用 007 LCP copy；同一台機器多套工藝用 006 Setup copying。

八、總結

VLT2900 用戶手冊看起來內容很多，但現場最常用的主線很清晰：麵板上 QUICK MENU 負責快捷參數，QUICK MENU + + 進入全參數，CHANGE DATA 修改數據，STOP/RESET 停止和複位；006 負責機內 Setup 複製，007 負責通過 LCP2 在不同變頻器之間複製；018 負責參數修改鎖定；302/303/304 對應端子 18/19/27 的啟停和反轉；308/309/310 對應端子 53 的 0-10V 電位器給定；故障處理要先看 Err.xx，再結合輸入電源、輸出電機、端子信號、散熱和通訊逐項排查。

隻要把這些主幹參數掌握住，VLT2900 的大部分調試和維修都能快速定位。真正需要謹慎的是參數複製和故障複位：複製參數前要確認機型和功率，報警複位前要先排除故障原因。這樣使用手冊，才不是機械查表，而是把 VLT2900 當成一套完整的傳動係統來診斷。
