丹佛斯 VLT FC 係列變頻器在現場維修中很常見，尤其是 FC102、FC202、FC302 這幾類機型。它們的控製麵板、控製板、功率板、整流逆變模塊和參數存儲之間有一套型號識別關係。實際維修時，如果更換過主控板、功率板，或者用同平台不同功率段的備件進行替換，設備上電後可能出現功率型號不匹配、初始化報警、A70/非法配置類報警，或者麵板顯示的功率、電壓等級與實際硬件不一致。這時就會涉及“改功率”操作。

這裏說的改功率，不是把小功率硬件直接變成大功率硬件，也不是通過參數讓變頻器超額輸出。它的本質是把控製板內部保存的類型數據、功率等級、電源電壓等級和當前功率硬件重新匹配起來，使控製板、驅動板、功率單元、銘牌和現場電機配置處在同一個邏輯關係裏。維修人員必須先確認硬件真實規格，再進入服務參數修改。否則即使麵板暫時不報警，也可能在預充電、製動、過流保護、溫度保護、風機控製和載波策略上埋下隱患。

一、什麽情況下需要做 FC 係列改功率

第一種情況是更換主控板後。很多 FC 係列控製板可以跨功率段維修使用，但控製板原來保存的型號數據可能來自另一台機器。裝到新機器上以後，麵板能亮，但變頻器識別到的功率等級、電壓等級與實際功率單元不一致，就會出現配置報警或無法正常運行。

第二種情況是更換功率板或驅動板後。功率板上承載了整流、逆變、采樣、驅動和溫度保護相關電路，不同功率段的硬件差異很大。如果維修過程中使用了同平台、同電壓等級、同結構尺寸的備板，也需要確認參數裏的功率類型是否跟實際硬件一致。

第三種情況是庫存板卡混用。維修單位經常會準備 FC102、FC302 或同係列拆機板。板卡外觀相近並不代表可以直接通用，特別是電壓等級、功率等級、製動單元、濾波配置、風機供電和散熱結構不同的時候，必須通過銘牌、板號、模塊型號和參數一起核對。

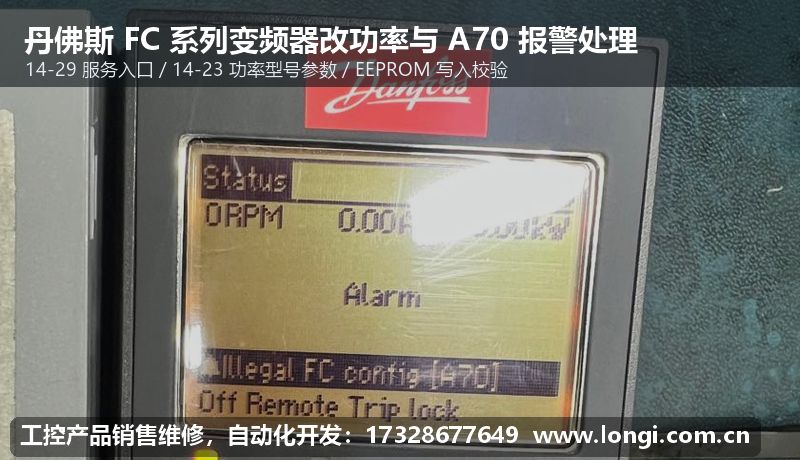

第四種情況是出現 A70、Illegal FC config、初始化後配置錯誤等提示。A70 在現場經常被理解為遠程跳閘鎖定或配置相關報警，具體顯示會隨固件和機型不同而變化。處理這類報警不能隻按複位鍵，應該先查看報警記錄、參數數據和近期維修動作。如果報警發生在更換板卡或初始化之後，重點檢查型號參數是否丟失或被寫成了錯誤機型。

二、改功率前必須先做的硬件核對

改參數之前要先看銘牌。銘牌上的型號、輸入電壓、輸出電流、功率等級、外殼尺寸和訂貨代碼，是判斷參數應該寫什麽的第一依據。不能隻按電機功率來選，因為同樣 7.5kW 可能有不同電壓等級和過載等級，同樣 FC302 也可能對應不同結構和配置。

然後檢查功率硬件。整流橋、IGBT 模塊、母線電容、預充電電阻、製動單元、散熱器、風機和電流采樣器件，都要與目標功率相符。比如控製板參數寫成大功率，而實際 IGBT、銅排和散熱器仍是小功率配置，輕載試機也許能轉，但一旦帶負載就可能過流、過溫，甚至損壞模塊。

還要確認電源電壓等級。FC 係列常見有 380/400V、500V、690V 等等級，不同電壓平台的母線電容耐壓、預充電、采樣比例和保護閾值都不一樣。把電壓等級寫錯，輕則報警，重則保護閾值失準，維修風險很高。

最後確認麵板和控製權限。建議使用原機 LCP 麵板或功能完整的操作麵板，先讓變頻器正常顯示狀態界麵。若上電後麵板黑屏，應該先排查控製電源、麵板通訊、排線和控製板供電，不要急著進入參數。資料裏也強調，上電後如果麵板燈先亮一下接著黑屏，等待一會兒可能會重新亮起；如果長時間不亮，再斷電重送。

三、丹佛斯 FC 係列改功率的核心參數路徑

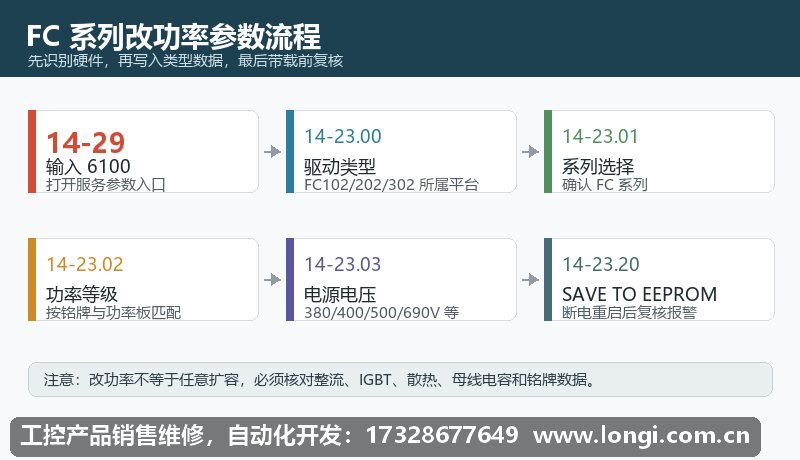

麵板正常顯示後，先選擇中文語言，方便現場操作。然後按 `Main Menu` 進入主菜單，找到參數 `14-29`。在該參數中按 `OK`，輸入服務碼 `6100`，再按 `OK` 確認。這個步驟相當於打開特定服務參數的修改權限，是後續 14-23 組參數能夠寫入的前提。

接著進入 `14-23` 組。資料中給出的路徑是：

1. `14-23.00`：選擇變頻器類型。對 FC 係列維修場景，選擇對應的 FC 平台類型。

2. `14-23.01`：選擇係列。資料中以 FC 係列為例，選擇對應係列選項。

3. `14-23.02`：選擇功率等級。這裏必須按機器銘牌、功率硬件和實際維修目標選擇，不能憑經驗隨便上調。

4. `14-23.03`：選擇電源電壓類型。根據設備輸入電壓等級選擇，例如 380/400V、500V 或 690V 等。

5. `14-23.20`：選擇 `SAVE TO EEPROM`，保存修改後的類型數據。

保存完成後需要斷電重啟。重啟後觀察麵板初始化過程，查看是否仍有配置類報警。若麵板顯示恢複正常，再進入參數核對一次 14-23 組數據，確認剛才寫入的功率等級和電壓等級沒有回退。這個複核很重要，因為 EEPROM 保存失敗、控製板存儲異常、參數權限未打開，都可能導致“當時看起來改了，重啟後又恢複”的情況。

四、為什麽要寫入 EEPROM，而不是隻改一次參數

FC 係列的很多配置數據不是普通運行參數。普通運行參數改完後可能立即生效，但類型數據涉及驅動平台識別、功率硬件保護、電壓等級、額定電流和內部限製。`SAVE TO EEPROM` 的意義，就是把服務級別的類型數據固化到控製板的非易失存儲區裏，使變頻器重啟後仍按新的硬件配置初始化。

如果隻在菜單裏選了功率等級，卻沒有執行保存，斷電後可能丟失。現場表現就是第一次上電似乎正常，第二次上電又報警，或者報警記錄中反複出現配置錯誤。對於維修交付來說，保存後斷電重啟至少兩次，並查看報警記錄，比單純按複位鍵可靠得多。

五、改功率後的試機檢查

改完參數不要直接滿載運行。第一步是空載上電，檢查直流母線電壓、風機動作、麵板顯示、報警記錄和散熱器溫度反饋。第二步是空載運行電機，觀察輸出頻率、電流、電壓是否平穩，電機方向和加減速是否正常。第三步是小負載試運行，逐步升頻，檢查電流是否與電機實際負載相符。

如果電流顯示明顯偏小或偏大，要重點查電流采樣、霍爾、互感器、功率板型號和參數功率等級。電流采樣比例不對，會直接影響過流保護和轉矩控製。對 FC302 這類用於較高動態性能場合的變頻器，電流識別錯誤還會影響矢量控製效果。

還要查看溫度保護。功率等級改動後，散熱器溫度、IGBT 溫度估算、風機控製策略都可能受參數影響。若機器很快報過溫、風機不轉、溫度顯示異常，要先回到硬件和參數匹配關係，不要盲目屏蔽保護。

最後檢查應用參數。改功率操作解決的是變頻器硬件類型識別問題，不等於完成整台設備調試。電機銘牌參數、加減速時間、控製方式、端子功能、模擬量輸入、通訊地址、PID、保護限製等仍需按現場設備重新設定。對於風機水泵類 FC102 應用，要特別注意睡眠、旁路、PID 和消防模式；對於 FC302 傳動應用，要注意電機辨識、編碼器反饋和轉矩限製。

六、常見錯誤和處理建議

第一個錯誤是隻看外殼，不看電壓和功率硬件。同一外觀尺寸下可能有不同配置，板卡能插上不代表參數可以隨便寫。

第二個錯誤是把改功率當成擴容。小功率機器寫成大功率參數，保護閾值、風機策略和電流限製都會偏離硬件能力，帶載後容易燒模塊。

第三個錯誤是忽略報警記錄。A70 或配置類報警隻是結果，真正原因可能是參數錯誤、板卡不匹配、EEPROM 數據異常、麵板通訊異常或外部聯鎖。維修時應先讀報警記錄，再判斷是否需要改功率。

第四個錯誤是改完不重啟複核。服務參數寫入後必須保存、斷電、重啟、複查。隻要其中一步缺失，交付到現場後就可能複發。

第五個錯誤是沒有記錄原始數據。改功率之前應拍照保存原參數、銘牌和板卡型號。萬一寫錯，可以快速回退，也方便後續維修人員判斷機器經曆過哪些改動。

七、維修結論

丹佛斯 FC 係列變頻器改功率，是更換主板、功率板或處理配置報警時經常用到的維修方法。關鍵入口是 `14-29` 輸入 `6100`，隨後在 `14-23.00` 到 `14-23.03` 中設置驅動類型、係列、功率等級和電源電壓，最後通過 `14-23.20 SAVE TO EEPROM` 保存，並斷電重啟複核。

但真正決定維修質量的，不是會不會找到參數，而是能不能把參數與硬件對應起來。功率等級必須服從銘牌和功率單元，電壓等級必須服從實際輸入平台，報警處理必須結合板卡維修曆史。隻要把硬件核對、參數寫入、EEPROM 保存、重啟複查和帶載驗證這幾步做完整，FC 係列改功率就能成為可靠的維修手段，而不是一次帶風險的參數嚐試。
