FANUC 21i-MB 係統報警 935（SRAM ECC ERROR）深度解析與維修實戰指南

一、引言：為什麽 935 報警必須高度重視

在 FANUC 數控係統中，9xx 級報警通常不屬於“加工過程類故障”，而是直接指向控製係統核心層（CPU / 存儲 / 係統軟件層）異常。其中：

**935 SRAM ECC ERROR（SRAM 校驗錯誤）**屬於典型的“數據完整性崩潰型故障”。

這類問題的特點是：

• 機床可能還能亮屏，但無法正常啟動或運行

• 參數、PMC、加工程序存在丟失風險

• 重啟後可能反複出現

• 一旦處理不當，會導致係統數據永久丟失

對於 FANUC 21i-MB 這種老一代 CNC 係統，這個問題尤其關鍵，因為其數據依賴 SRAM + 電池維持，一旦異常，恢複成本極高。

二、報警本質：ECC ERROR 到底意味著什麽

2.1 SRAM 在 FANUC 中的作用

FANUC 數控係統內部存儲大致分為：

在 21i-MB 中：

SRAM 是“機床所有運行邏輯的核心工作內存”

2.2 ECC（Error Correction Code）機製

ECC 是一種數據校驗機製：

• 每 8/16 bit 數據附加校驗位

• 用於檢測 & 修正“單比特錯誤”

• 若錯誤超過修正能力 → 報 ECC ERROR

2.3 935 報警的真實含義

當出現：

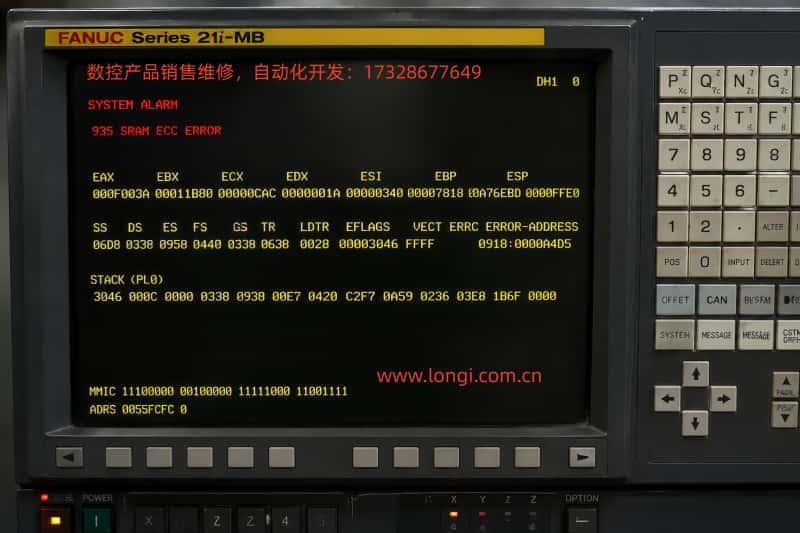

SYSTEM ALARM 935 SRAM ECC ERROR

意味著：

• SRAM 中的數據結構已被破壞

• ECC 校驗失敗，無法修複

• 係統無法信任當前存儲數據

換句話說：

不是“某個參數錯了”，而是“整塊內存數據可信度崩潰”

三、典型故障現象（現場表現）

在實際維修中，935 通常伴隨以下現象：

3.1 啟動階段異常

• CNC 上電卡在啟動畫麵

• 進入 SYSTEM ALARM 畫麵

• 無法進入 MDI / AUTO 模式

3.2 參數異常表現

• 軸參數丟失或顯示 0

• PMC 狀態不運行

• 主軸無法使能

• 回零失敗

3.3 間歇性複發

• 重啟後暫時正常

• 運行一段時間後再次報錯

• 或斷電後必現

四、故障根因分析（工程級拆解）

935 並不是單一原因，而是“結果型報警”，根因通常集中在以下四類：

4.1 後備電池失效（最高概率）

機製：

SRAM 依賴電池維持數據：

• 電池電壓下降 → SRAM 位翻轉

• 長期低電壓 → 數據結構崩潰

• 斷電瞬間 → 數據直接丟失

特征：

• BATTERY LOW 未及時處理

• 機床長期斷電

• 電池接觸不良

結論：

 這是 935 最常見誘因（約 60%+）

4.2 異常斷電 / 電源幹擾

包括：

• 急停斷主電源

• 工廠電壓波動

• 接觸器拉弧幹擾

• 雷擊 / 地線異常

這種情況會導致：

SRAM 寫入過程中斷 → 數據半寫入狀態 → ECC 崩潰

4.3 SRAM / FROM 硬件損壞

可能發生在：

• SRAM 芯片老化

• 主板焊點虛焊

• 存儲模塊氧化

• EEPROM / FROM 讀寫錯誤

表現：

• 即使恢複參數仍報錯

• 清除後立即複發

• 無法穩定保存數據

4.4 CPU 主板異常

較少見但嚴重：

• 地址總線錯誤

• Cache 錯誤

• 內部存儲控製邏輯異常

特征：

• 伴隨多種 9xx 報警

• 係統隨機死機

• 無法穩定運行

五、維修處理流程（標準工業流程）

下麵是工程上處理 935 的標準路徑：

STEP 1：禁止盲目初始化

  絕對禁止：

• 直接 Memory All Clear

• 隨意斷電操作

• 未備份情況下清 SRAM

原因：

一旦清空，將丟失：

• PMC 梯形圖

• 機床參數

• 伺服調試數據

• 主軸參數

• 刀庫邏輯

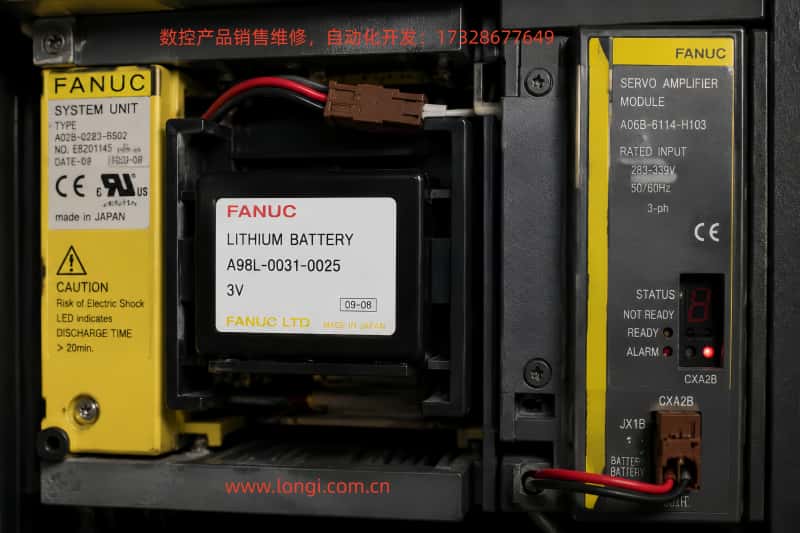

STEP 2：檢查後備電池

檢測方法：

• 測量電池電壓（帶負載更可靠）

• 檢查插頭氧化

• 檢查電池座鬆動

判斷標準：

• ≥3.0V：正常

• 2.6–2.9V：臨界

• <2.6V：失效風險極高

STEP 3：嚐試進入維護模式

部分 21i-MB 支持：

• SRAM Restore

• FROM → SRAM Copy

• Boot recovery menu

如果係統允許進入：

優先嚐試“自動恢複 SRAM”

STEP 4：執行 SRAM 初始化（條件成立時）

僅在以下情況執行：

• 已確認備份存在

• 或現場允許重新調機

操作結果：

• 清空 SRAM

• 重建係統內存結構

STEP 5：恢複數據

必須恢複：

• 係統參數（Parameter）

• PMC 程序（Ladder）

• 軸參數

• 主軸參數

• 螺距補償

• 宏程序

STEP 6：驗證係統穩定性

觀察：

• 是否再次報 935

• 是否斷電後複現

• 是否運行中異常

六、故障定位決策樹（工程快速判斷）

情況 A：換電池 + 恢複備份 → 正常

   結論：電池導致 SRAM 損壞

情況 B：初始化後仍報 935

  結論：SRAM 或主板硬件問題

情況 C：時好時壞

   結論：電源幹擾 / 接觸問題

情況 D：伴隨多種係統錯誤

   結論：CPU 主板級故障

七、工程案例分析（現場邏輯還原）

典型現場流程如下：

1. 機床突然斷電或長期停機

2. 電池電壓下降但未報警

3. SRAM 數據逐漸錯誤累積

4. ECC 校驗失敗

5. 係統上電時報 935

6. 參數無法正常讀取

最終結果：

機床“邏輯內存損壞”，無法進入運行狀態

八、恢複難點與風險分析

8.1 最大風險：無備份

FANUC 機床的核心問題是：

沒有備份 = 重建整機邏輯

恢複工作包括：

• 軸方向定義

• 伺服增益

• 回零邏輯

• PMC 條件邏輯

• 主軸編碼器參數

8.2 二次損壞風險

錯誤操作可能導致：

• SRAM 全清後無法啟動

• PMC 無法下載

• 軸失控報警

• 係統鎖死

九、預防措施（工程級建議）

9.1 電池管理製度

• 每 12–18 個月更換

• 不可等 BAT LOW 再處理

• 備份電壓記錄

9.2 電源保護

• UPS 防斷電

• 接觸器吸收電路

• 良好接地係統

9.3 定期備份

必須保存：

• ALL DATA BACKUP

• PMC LADDER

• PARAMETER LIST

十、結論

FANUC 21i-MB 的 935 SRAM ECC ERROR 本質不是“單點故障”，而是：

CNC 核心數據存儲完整性已經被破壞的係統級故障

其處理邏輯必須遵循：

1. 先保護數據

2. 再診斷硬件

3. 最後做恢複

4. 不可盲目清空

一句話總結：

935 報警 = CNC“記憶係統損壞”，修複關鍵不在機器，而在“有沒有備份”。
