Gooch & Housego 200MHz 射頻驅動器 AM IN 接口燒毀後的維修與功能驗證方法
一、故障背景與維修難點
在激光加工、聲光調製、光纖激光器、精密測量和光學實驗設備中，經常可以見到 Gooch & Housego 等品牌的射頻驅動器。該類設備通常用於驅動 AOM 聲光調製器、AO 偏轉器或其他需要固定頻率射頻激勵的負載。
本文以一台型號為 Gooch & Housego 1200AF-DINA-2.5 HCR 的射頻驅動器為例，討論其 AM IN 調製輸入接口被誤接 24V 後燒毀，完成維修後應如何進行安全通電、負載匹配、AM IN 信號輸入、RF 輸出檢波和功能判斷。
這類維修的難點不在於“設備是否通電”，而在於以下幾個問題：
設備供電電壓與 AM IN 調製輸入電壓完全不同；
RF OUTPUT 是高頻射頻輸出，不能直接用普通萬用表或普通示波器探頭硬測；
射頻輸出必須接匹配負載，否則反射功率可能造成內部功放模塊過熱甚至再次損壞；
AM IN 輸入為數字或調製控製端，不是工業 24V 輸入端；
即使示波器上看到波形，也不一定能證明射頻驅動器已恢複正常；
簡易測試時必須理解“檢波輸出”和“RF 原始輸出”的區別。
因此，正確的測試邏輯應當是：
確認供電正確
→ 確認 RF 輸出接匹配負載
→ 確認 AM IN 輸入電平正確
→ 使用檢波方式將 200MHz 射頻轉換為低頻或直流信號
→ 觀察 AM IN 高低電平是否能夠穩定控製 RF 輸出開關
隻有完成以上邏輯閉環，才能判斷 AM IN 輸入級、射頻產生鏈路、功率放大鏈路和輸出鏈路是否基本恢複正常。
二、設備接口與基本工作原理
該型號設備麵板通常具有三個主要接口或功能區域：
AM IN
Vcc +24V
RF OUTPUT
其中：
Vcc +24V：模塊主電源輸入；
AM IN：調製控製輸入；
RF OUTPUT：射頻功率輸出。
從型號結構和實際應用場景判斷，該設備屬於固定頻率射頻驅動器。其內部通常包括以下功能單元：
24V輸入電源
↓
內部穩壓及偏置電路
↓
射頻振蕩器
↓
調製開關或使能控製電路
↓
射頻預放大級
↓
射頻功率放大級
↓
RF OUTPUT 輸出端
AM IN 並不是直接給 RF OUTPUT 供電，而是控製射頻信號是否輸出，或者控製 RF 輸出功率是否處於開啟狀態。
在一些型號中，AM IN 可能是模擬調製輸入；在另一些型號中，AM IN 是 TTL 或數字使能輸入。對於帶有 DINA 標識的型號，通常應按照數字調製輸入思路進行測試，即用低電平關閉 RF，用高電平打開 RF。
因此，AM IN 的正確測試信號通常是：
低電平：0V
高電平：約3.3V或5V
而絕對不應將 24V 工業控製電源直接輸入 AM IN。
三、AM IN 被誤接 24V 後為什麽容易損壞
很多現場設備維修人員看到 AM IN 字樣，會誤認為它是“模擬輸入”或“外部控製電源輸入”。如果客戶現場有 PLC、繼電器控製器或 24V 工業電源，很容易誤把 24V 信號直接接入 AM IN。
這是危險操作。
AM IN 後級通常可能連接以下器件：
TTL 緩衝器；
CMOS 邏輯芯片；
比較器；
晶體管開關；
光耦輸入；
高速射頻開關控製電路；
PIN 二極管偏置控製電路；
RF 功放使能控製電路。
這些器件的輸入耐壓通常遠低於 24V。
例如：
TTL輸入電平：通常不超過5V
CMOS邏輯輸入：通常不超過5V或3.3V
比較器輸入：通常不超過電源軌
小信號三極管BE結：反向耐壓很低
ESD保護二極管：超過額定電壓後會導通損壞
當 24V 直接進入 AM IN 時，可能出現以下損壞路徑：
24V進入AM IN
↓
輸入限流電阻燒毀
↓
鉗位二極管短路
↓
邏輯芯片輸入腳損壞
↓
後級開關管擊穿
↓
RF使能信號異常
↓
RF輸出永久關閉、永久開啟或輸出不穩定
因此，維修 AM IN 端口時，不僅要更換肉眼可見燒毀器件，還應檢查後級邏輯是否已經受損。
四、射頻功率模塊發熱是否正常
在該類射頻驅動器內部，常可看到 RFHIC 等廠商的射頻功率模塊。例如類似以下類型的器件：
寬帶RF功率放大模塊
24V供電
頻率覆蓋數十MHz至數百MHz或1GHz
輸出功率約數瓦
這類射頻功率模塊並不是普通數字芯片，而是高頻功率放大器。即使沒有輸出滿功率 RF，模塊本身也可能有較大的靜態電流。
例如，假設模塊供電為：
24V
靜態電流約0.6A
則靜態功耗約為：
24V × 0.6A = 14.4W
這部分功率大部分會變成熱量，因此模塊上電後發熱是正常現象。
但是，正常發熱和異常發燙必須區分。
正常現象通常包括：
異常現象包括：
上電數秒鍾內迅速燙手；
電源立刻進入限流；
模塊沒有 RF 輸出但電流異常偏大；
RF OUTPUT 空載時溫度迅速上升；
接負載後電流突然上升；
RF 功放模塊或電源線局部冒煙、變色；
AM IN 為低電平時 RF 功放仍然全功率工作。
射頻功放模塊必須緊貼金屬散熱底板使用。若拆開模塊後懸空通電，或者沒有導熱矽脂、導熱墊、壓緊結構，極易因散熱不足而損壞。
五、RF OUTPUT 為什麽必須接假負載
RF OUTPUT 是高頻射頻輸出端。該設備工作頻率約為 200MHz 左右，輸出功率約為數瓦等級。
射頻係統的輸出端不是普通直流電源輸出端，而是按照特定阻抗設計的傳輸係統。絕大多數 RF 測試設備、RF 同軸線纜、RF 功率計、頻譜儀輸入端和射頻功率模塊都以 50Ω 係統為標準。
因此 RF OUTPUT 的正確負載應為：
50Ω
當輸出端沒有負載或負載阻抗嚴重偏離 50Ω 時，會產生反射功率。
反射功率的影響包括：
輸出功率無法正常送入負載
↓
RF能量反射回功放模塊
↓
功放電壓駐波升高
↓
功率管工作點異常
↓
輸出級溫度增加
↓
嚴重時燒毀RF功放模塊
因此，在測試 RF 驅動器時，RF OUTPUT 不應長期懸空。
正確連接方式為：
RF OUTPUT SMA中心針
↓
50Ω負載
↓
SMA外殼 / RF地
這裏需要特別理解：
50Ω 電阻不是“串聯在線路中”，而是跨接在 RF 中心導體和 RF 地之間。
正確結構如下：
SMA中心針 ── 50Ω電阻 ── SMA金屬外殼
SMA 金屬外殼本身就是 RF 回路地，不需要把該端單獨接到大地保護線。
六、沒有50Ω假負載時，75Ω電阻能否臨時使用
在實際維修現場，常常沒有標準 SMA 50Ω 終端負載。此時可能手頭隻有 75Ω 水泥電阻或普通大功率電阻。
75Ω 電阻可以用於短時間臨時功能測試，但不能作為長期正式負載。
原因是射頻輸出係統設計阻抗為 50Ω，而 75Ω 負載會產生一定程度失配。
理論上，反射係數為：
Γ = (ZL - Z0) / (ZL + Z0)
其中：
ZL = 75Ω
Z0 = 50Ω
則：
Γ = (75 - 50) / (75 + 50)
Γ = 25 / 125
Γ = 0.2
對應駐波比約為：
VSWR ≈ 1.5 : 1
這意味著存在一定比例的反射功率，但對於隻有約 2.5W 輸出的小功率 RF 驅動器，在短時間測試條件下通常可以接受。
但必須滿足以下條件：
電阻額定功率足夠，例如 5W 或以上；
電阻引腳必須盡量短；
電阻要直接焊在 SMA 中心針和外殼之間；
不要使用幾十厘米長導線連接；
不要長時間持續滿功率運行；
若功放快速升溫或電源電流異常，應立即斷電。
在 200MHz 高頻下，即使電阻本身為 75Ω，過長的引腳和導線也會產生電感與寄生電容，使實際阻抗進一步偏離設計值。
因此，臨時焊接時建議：
電阻腳越短越好
建議控製在5mm以內
最可靠的方式仍然是購買成品：
SMA公頭 50Ω 終端負載
額定功率≥5W
七、為什麽不能直接用示波器測 RF OUTPUT
普通示波器探頭常見輸入阻抗為：
1MΩ並聯若幹pF
而 RF OUTPUT 設計阻抗為：
50Ω
如果直接把普通 10X 示波器探頭接到 RF OUTPUT，會產生多個問題：
阻抗嚴重不匹配；
RF 輸出端反射增加；
測得波形失真；
示波器探頭地線可能形成天線；
高頻射頻可能耦合到示波器內部；
可能導致功放工作異常；
示波器顯示的波形未必是真實 RF 波形；
可能損壞示波器輸入端或探頭。
對於約 200MHz 的 RF 信號，即使示波器帶寬足夠，正確測量也應使用：
50Ω輸入模式
衰減器
同軸連接
適當功率衰減
如果沒有頻譜儀、射頻功率計、RF 檢波頭或 50Ω 示波器輸入條件，就不應直接測 RF OUTPUT 原始波形。
維修現場更簡單、實用的方法是使用檢波器，把高頻射頻信號轉換為直流或低頻包絡信號後再由萬用表或示波器觀察。
八、簡易 RF 檢波器的工作原理
簡易 RF 檢波器的目的不是精確測量 2.5W 功率，而是判斷：
RF OUTPUT是否存在
AM IN是否能控製RF開關
RF輸出是否隨方波同步變化
簡易檢波器一般由以下元件組成：
耦合電容
肖特基二極管
負載電阻
濾波電容
典型結構如下：
RF輸入
↓
100pF～1nF耦合電容
↓
肖特基二極管
↓
檢波輸出點
↓
10kΩ至地
↓
10nF～100nF至地
其作用分別為：
1．耦合電容
耦合電容用於阻斷直流，隻讓射頻信號進入檢波電路。
常用範圍：
100pF～1nF
對於約 200MHz 的信號，這一範圍通常可以使用。
2．肖特基二極管
檢波器核心器件是肖特基二極管。
推薦型號包括：
1N5711
BAT54
HSMS-2850
HSMS-2820
肖特基二極管具有較低導通壓降和較快響應速度，適合高頻檢波。
普通整流二極管如 1N4007 不適合此類高頻檢測。
1N4148 雖然速度較快，但在低功率 200MHz 檢波場景下效果通常不如專用肖特基二極管。
3．10kΩ負載電阻
10kΩ 電阻用於給檢波後的電壓提供泄放通道，並形成基本負載。
4．濾波電容
10nF 至 100nF 電容用於濾掉 200MHz 高頻成分，使輸出變成較平滑的直流或低頻包絡信號。
九、簡易檢波器的實際接線方法

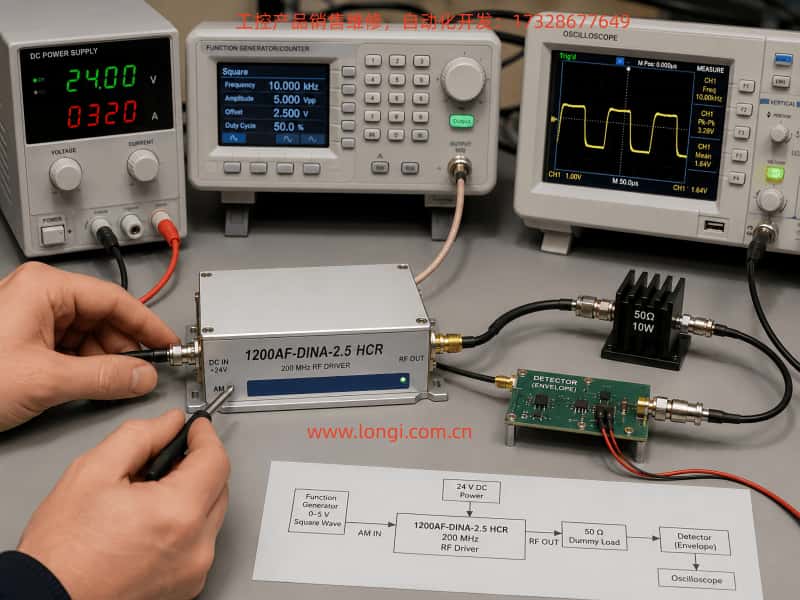

簡易檢波器應通過 SMA T 型頭或功分三通，從 RF OUTPUT 分出一路信號。
推薦接法如下：
RF OUTPUT
↓
SMA T型頭
├── 一路接50Ω或75Ω假負載
└── 一路接簡易檢波器
關鍵原則是：
假負載必須始終跨接在RF中心針與RF地之間
檢波器隻是並聯取樣，不應替代假負載
檢波器接線邏輯如下：
RF中心針
↓
耦合電容
↓
肖特基二極管陽極
↓
肖特基二極管陰極
↓
檢波輸出點
檢波輸出點同時連接：
10kΩ電阻至RF地
10nF～100nF電容至RF地
示波器和萬用表連接方式：
萬用表紅表筆 → 檢波輸出點
萬用表黑表筆 → RF地示波器探頭尖端 → 檢波輸出點
示波器地夾 → RF地
RF 地通常為：
SMA外殼
模塊金屬外殼
24V電源負極
函數發生器地
示波器地
這些設備應保證共地。
十、函數發生器輸出設置的關鍵問題
測試 AM IN 時，不能隻看函數發生器屏幕上的“幅度 5V”，還必須確認其實際輸出範圍。
很多函數發生器中：
幅度5V
偏置0V
實際代表的是：
5Vpp
即 +2.5V 到 -2.5V
這對於 AM IN 輸入端並不安全，因為 AM IN 通常不應接受負電壓。
正確目標波形應為：
低電平：0V
高電平：+5V
因此，如果函數發生器以峰峰值模式設置，應使用：
幅度：5Vpp
偏置：+2.5V
這樣輸出波形才是：
0V ～ +5V
在正式接入 AM IN 前，應先用示波器單獨確認函數發生器輸出是否正確。
正確檢查方法：
函數發生器輸出
↓
直接接示波器
↓
DC耦合
↓
確認最低點接近0V
確認最高點接近+5V
確認無負壓後，再接入 AM IN。

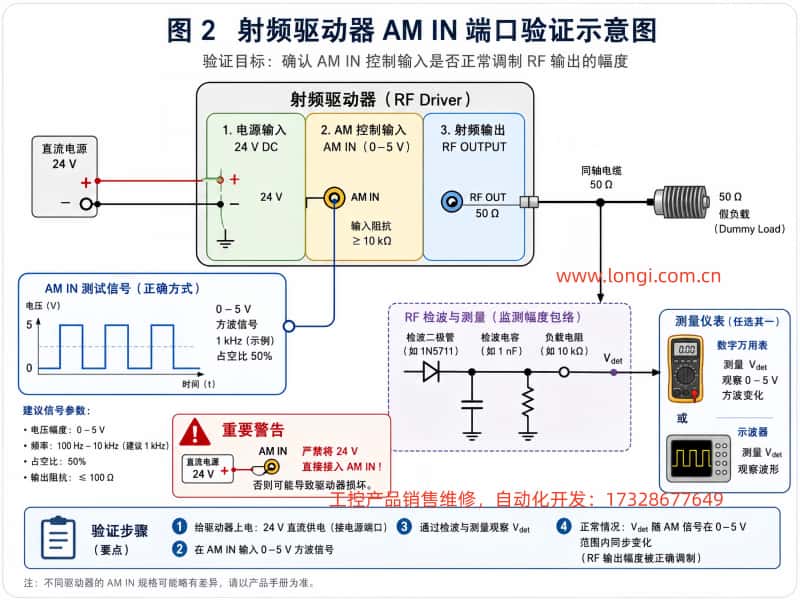

十一、AM IN 功能驗證的標準步驟
維修完成後，建議按以下順序測試。
第一步：檢查供電極性
確認模塊供電為：
+24V
0V / GND
不要把 24V 接到 AM IN。
上電初始限流不宜過低。若內部 RF 功率模塊靜態電流本身較大，過低限流會導致設備無法啟動。
可先設置：
24V
限流0.8A左右
同時觀察是否出現異常限流。
第二步：連接負載
RF OUTPUT 必須連接：
優先：50Ω / 5W以上假負載
臨時：75Ω / 5W以上電阻負載
電阻應連接於：
RF中心針與RF外殼之間
第三步：AM IN 固定低電平測試
將 AM IN 中心針接 0V，外殼接地。
觀察：
檢波輸出應較低
RF功放溫升應相對穩定
電源電流應無明顯異常
第四步：AM IN 固定高電平測試
將 AM IN 中心針接 +5V。
觀察：
檢波輸出應明顯升高
電源電流可能略有變化
RF功放模塊可能溫度增加
關鍵不是檢波輸出必須達到某個固定電壓，而是高低電平切換時，檢波輸出應有穩定且可重複的顯著變化。
例如：
AM IN = 0V
檢波輸出 = 0.05VAM IN = 5V
檢波輸出 = 1.2VAM IN再次回到0V
檢波輸出再次回到0.05V附近
這種結果可以說明：
AM IN輸入級工作
RF使能鏈路工作
RF功放可被控製
RF輸出存在明顯狀態變化
第五步：方波調製測試
函數發生器設置：
方波
頻率：1kHz
幅度：5Vpp
偏置：+2.5V
占空比：50%
示波器接在檢波輸出端。
正常情況下，示波器應看到與函數發生器頻率一致的包絡變化。
注意：檢波器後有 RC 濾波網絡，因此波形可能是圓角方波或充放電曲線，而不是理想直角方波。
隻要滿足以下條件，即可認為基本正常：
輸入1kHz
檢波輸出也約為1kHz變化輸入10kHz
檢波輸出仍能跟隨變化輸入100kHz
檢波輸出仍存在明顯同步變化
如果示波器顯示 13Hz、20Hz 或其他與函數發生器無關的頻率，則說明測量點、接地、觸發或檢波電路存在問題，不能據此判斷設備正常。
十二、為什麽示波器上看到“雜波”不能說明修好
在實際測試中，若示波器直接接近 RF 輸出端，常常會看到高頻雜亂波形、毛刺、抖動或類似調幅信號的圖形。
這些波形可能來自：
RF 輸出泄漏；
同軸線纜輻射；
功放模塊電磁幹擾；
示波器探頭地線形成天線；
75Ω負載失配產生反射；
探頭沒有接在檢波輸出點；
示波器觸發設置不正確；
函數發生器地線與模塊地線未共地；
高壓或高頻電源噪聲；
RF 功率級自激。
因此，看到“有波形”隻能說明附近存在電磁活動，並不能直接說明 AM IN 功能已經恢複。
真正可作為維修判定依據的是：
AM IN為0V時，檢波輸出低；
AM IN為5V時，檢波輸出高；
AM IN從0V切換到5V時，檢波輸出同步變化；
輸入方波時，檢波輸出頻率與函數發生器一致；
重複測試結果穩定。
十三、常見錯誤接法及後果
錯誤一：AM IN 直接接24V
後果：
輸入保護燒毀
邏輯芯片損壞
調製功能失效
RF一直輸出或永遠無輸出
錯誤二：RF OUTPUT 空載
後果：
反射功率增加
功放溫度升高
輸出模塊損壞風險增加
錯誤三：普通示波器探頭直接測 RF OUTPUT
後果：
阻抗失配
波形失真
功放工作異常
探頭及示波器輸入風險增加
錯誤四：使用很長導線連接假負載
後果：
引入附加電感
阻抗變形
形成天線
測試結果不穩定
錯誤五：函數發生器輸出含負壓
後果：
AM IN輸入保護再次受損
邏輯輸入異常
控製狀態不穩定
錯誤六：沒有共地
後果：
AM IN電平參考不確定
示波器波形漂移
調製無法正常識別
地線幹擾嚴重
十四、維修後的最終判定標準
對於沒有頻譜儀和射頻功率計的現場維修，不能完全證明輸出頻率、輸出功率、諧波指標和駐波指標均（jun1）符合出廠標準，但可以完成較可靠的功能性判定。
可使用以下標準：
1. 24V供電正常，無反接、無異常限流；
2. RF功放模塊溫升可控，無數秒內暴燙現象；
3. RF OUTPUT始終接50Ω或臨時75Ω負載；
4. AM IN輸入0V時，檢波輸出明顯較低；
5. AM IN輸入5V時，檢波輸出明顯升高；
6. AM IN高低切換時，檢波輸出重複變化穩定；
7. 輸入1kHz方波時，檢波輸出跟隨1kHz變化；
8. 提升至10kHz、100kHz後仍可觀察到同步變化；
9. 連續運行數分鍾後功能不漂移；
10. 電源電流、溫升、檢波輸出無明顯異常跳變。
如果以上項目均通過，可以基本判斷：
AM IN接口維修有效；
輸入控製邏輯正常；
RF輸出鏈路存在；
RF開關調製功能恢複；
設備可以進入下一階段的實際負載測試。
需要強調的是，最終交付給客戶前，仍建議使用標準 50Ω RF 假負載、射頻功率計或頻譜儀進行確認。
因為簡易檢波器隻能證明“有 RF 輸出且可隨 AM IN 調製”，不能精確證明：
輸出一定為200MHz；
輸出功率一定達到2.5W；
諧波一定合格；
雜散一定合格；
駐波保護一定正常。
但對於維修現場判斷 AM IN 是否修複，簡易檢波法已經是成本低、操作直觀、風險較低且非常實用的方法。
十五、結語
Gooch & Housego 等射頻驅動器雖然外觀上隻有電源輸入、AM IN 和 RF OUTPUT 幾個接口，但其內部實際包含高速數字控製、射頻振蕩、功率放大、阻抗匹配和散熱管理等多個複雜環節。
AM IN 被誤接 24V 後，最容易造成輸入保護、控製邏輯和使能鏈路損壞。維修後的測試不能隻依靠“設備通電”或“示波器看到一點波形”來判斷，而必須建立完整的測試邏輯：
正確供電
→ 正確負載
→ 正確AM IN電平
→ 正確檢波取樣
→ 高低電平對比
→ 方波同步驗證
隻要能夠證明 AM IN 在 0V 與 5V 狀態下穩定控製 RF 檢波輸出，並且在方波驅動下實現同步開關，就可以較有把握地確認 AM IN 輸入功能和 RF 調製鏈路已恢複。
對於高頻射頻設備而言，正確的負載、短而可靠的接線、良好的接地和合理的測試方法，往往比單純更換元件更重要。隻有避免再次誤接 24V、避免 RF 輸出空載、避免直接用普通探頭測高頻功率輸出，才能讓維修後的設備真正穩定運行。
