ABB PSTX軟啟動器F0613並聯故障的機理分析與維修診斷方法

ABB PSTX係列軟啟動器廣泛應用於風機、水泵、空壓機、輸送設備、破碎機、攪拌機等三相異步電機啟動場合。與普通接觸器直接啟動相比，軟啟動器通過晶閘管調壓方式逐步提升輸出電壓，從而降低電機啟動電流、減小機械衝擊，並減少對電網和機械負載的衝擊。PSTX係列屬於ABB較高端的軟啟動器產品，內部集成了控製單元、晶閘管功率組件、電流檢測、電壓檢測、保護邏輯以及內置旁路機構，因此在運行中可以對主回路異常進行較為細致的判斷。

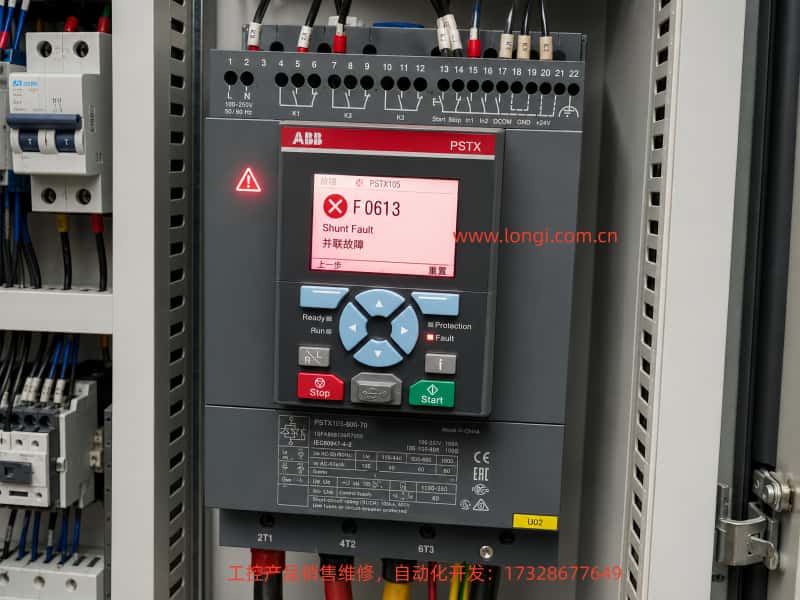

在實際維修中，ABB PSTX軟啟動器報 F0613 並聯故障 是一種比較典型、也比較容易被誤解的故障。很多現場人員看到中文界麵顯示“並聯故障”，容易理解成“多台設備並聯”“電機並聯運行異常”或者“通訊並聯異常”，但從軟啟動器主功率回路的角度看，這裏的“並聯”更接近於主回路中出現了異常旁路、異常短接、不可控導通或內部檢測到與正常晶閘管控製邏輯不一致的低阻通路。

因此，F0613並聯故障通常不是普通的麵板參數問題，也不是單純按複位鍵就能長期解決的輕微報警。它往往指向軟啟動器主功率回路、內置旁路接觸器、晶閘管組件、外部主回路接線或負載回路存在異常，需要按照電力電子設備的診斷思路進行排查。

一、PSTX軟啟動器的基本工作原理

要理解F0613並聯故障，首先要理解軟啟動器的主回路結構。三相軟啟動器通常在三相電源與電機之間串入反並聯晶閘管組件。每一相由一組晶閘管控製導通角，在啟動階段逐漸增大晶閘管觸發角，使電機端電壓從較低值逐步升高至接近額定電壓。這樣電機不會像直接啟動那樣瞬間承受全電壓，啟動電流和機械衝擊都能得到限製。

當電機啟動完成並進入穩定運行後，如果繼續讓大電流長期流過晶閘管，晶閘管會產生明顯發熱，設備效率也會降低。因此，很多中高端軟啟動器內部設計了旁路接觸器。啟動階段由晶閘管控製電壓，啟動完成後旁路接觸器閉合，讓主電流通過旁路回路流過，晶閘管基本不再承受主電流。停機或軟停止時，旁路接觸器斷開，控製權重新回到晶閘管回路。

ABB PSTX係列軟啟動器內部帶有旁路機構。這個結構提高了運行效率，降低了發熱，但也帶來了一個維修判斷重點：如果內置旁路接觸器觸點粘連、燒蝕、卡死，或者晶閘管本體短路擊穿，軟啟動器就可能檢測到主回路存在異常並聯通路，從而報出類似F0613的並聯故障。

二、F0613並聯故障的含義

F0613並聯故障的核心含義可以理解為：軟啟動器檢測到主功率回路中存在不符合當前控製狀態的旁路導通、低阻通路或並聯短接狀態。

在正常停機狀態下，軟啟動器不應該向電機輸出有效三相電壓；在啟動階段，晶閘管應該根據控製板觸發指令逐步導通；在全速運行階段，旁路接觸器可以閉合；在停機階段，旁路接觸器和晶閘管應按照控製邏輯退出導通。如果軟啟動器在不該導通時檢測到某相或多相已經導通，或者檢測到輸入輸出之間存在異常低阻狀態，就可能判斷為並聯故障。

這個故障與傳統意義上的“缺相”“過流”“過載”“過熱”不同。缺相主要是電源或負載三相不平衡，過流主要是負載電流超過允許範圍，過熱主要是散熱或過載導致溫度升高。而並聯故障更偏向於主回路結構性異常，尤其是晶閘管和旁路接觸器這一類功率器件異常。

三、F0613並聯故障的常見原因

1. 內置旁路接觸器觸點粘連

這是現場維修中比較常見的原因之一。軟啟動器啟動完成後，內置旁路接觸器閉合，主電流通過旁路觸點。如果設備長期帶大負載運行，或者啟動頻繁，或者負載存在堵轉、衝擊、短時過流，旁路觸點會不斷承受電弧和熱衝擊。時間長了以後，觸點表麵可能燒蝕、熔焊，甚至發生機械卡滯。

一旦旁路觸點粘連，即使軟啟動器控製板已經發出斷開命令，觸點仍然保持導通。此時軟啟動器輸入端與輸出端之間存在低阻通路，控製係統檢測到實際回路狀態與預期不一致，就可能報並聯故障。

旁路觸點粘連還有一個危險點：設備可能失去正常軟停止能力，甚至在某些接線條件下出現電機意外帶電風險。因此遇到F0613時，不建議現場人員反複複位試機，更不應該在故障沒有排除前長期強行運行。

2. 晶閘管SCR短路擊穿

軟啟動器每相主回路中都有反並聯晶閘管。晶閘管承受啟動階段的大電流、大dv/dt和熱衝擊。如果電機負載過重、啟動時間過長、散熱不良、電源浪湧衝擊、輸出側短路，晶閘管可能發生擊穿。

晶閘管擊穿後的典型表現是某一相輸入端與輸出端之間出現明顯低阻，甚至接近短路。正常晶閘管在未觸發時應呈現關斷狀態，而擊穿後的晶閘管會形成不可控導通路徑。軟啟動器檢測到這種異常通路後，就可能報並聯故障。

晶閘管短路與旁路觸點粘連在外部測量上有相似之處，都可能表現為L端與T端低阻直通。因此實際維修時，需要進一步拆機區分到底是旁路觸點問題，還是晶閘管模塊問題。

3. 外部旁路接觸器接線錯誤

有些現場為了降低發熱或延長設備壽命，會在軟啟動器外部額外加裝旁路接觸器。如果外部旁路接觸器控製邏輯錯誤，或者主觸點接線錯誤，就可能在不合適的時間把軟啟動器輸入端和輸出端短接起來。

PSTX係列本身已經帶內置旁路，如果現場又額外增加外部旁路，必須嚴格按照ABB推薦的應用方式設計控製邏輯。若外部旁路過早吸合、停機時未斷開、觸點粘連，或者接觸器接在錯誤位置，就會讓軟啟動器檢測到主回路異常並聯狀態。

這種情況在舊設備改造現場較常見。原櫃子可能曾經使用星三角啟動、自耦降壓啟動或普通接觸器啟動，後來改裝軟啟動器時，部分舊接觸器和線路沒有徹底拆除，導致軟啟動器輸出側存在殘留旁路回路。設備剛改裝時可能勉強能運行，但在某些啟停狀態下會觸發故障。

4. 主回路接線方式與參數設置不一致

軟啟動器有不同接線方式，例如常規的In-Line接法，以及某些場合使用的Inside-Delta接法。不同接法下，軟啟動器檢測到的電流、電壓、相位關係不同。如果現場主回路采用一種接法，而軟啟動器參數設置為另一種接法，控製器可能對主回路狀態產生錯誤判斷。

不過需要注意，參數設置錯誤一般不是F0613的最高概率原因。對於已經長期正常運行、後來突然報F0613的設備，應優先懷疑硬件和主回路異常。如果是新安裝、新改造、新更換軟啟動器後立即報故障，則需要重點檢查接線方式和參數是否匹配。

5. 電機側或負載側存在異常短接通路

電機繞組短路、電機電纜絕緣損壞、接線盒進水、負載側有其他接觸器回路，都可能造成軟啟動器輸出端出現異常電氣狀態。雖然F0613更多指向軟啟動器內部或旁路邏輯，但在維修判斷中不能忽略外部負載回路。

特別是水泵、風機、冷卻塔、壓縮機等設備現場環境較差，電機接線盒受潮、電纜老化、橋架進水、絕緣下降都比較常見。如果沒有拆掉電機線就直接判斷軟啟動器壞，容易誤判。

6. 電流檢測或電壓檢測回路異常

PSTX軟啟動器內部需要通過電流傳感器、電壓采樣電路和控製板來判斷主回路狀態。如果采樣電路出現偏移、斷線、器件損壞，控製係統可能誤判主回路狀態並觸發故障。

這種原因相對不如旁路接觸器和晶閘管常見，但在維修中也會遇到。例如設備遭受浪湧、電源衝擊、潮濕腐蝕、粉塵導電、控製電源異常後，檢測板或主控板局部損壞，就可能產生錯誤故障代碼。此時外部測量L-T之間沒有明顯短路，但設備仍反複報並聯故障，就應考慮內部檢測電路問題。

四、現場初步判斷方法

1. 先確認設備狀態，不要反複強行複位

F0613屬於主回路相關故障，不能像普通輕微報警一樣簡單複位後繼續運行。現場應先記錄故障發生條件：是在上電後立即報警，還是按啟動後報警；是在啟動過程中報警，還是運行一段時間後報警；是在停機時報警，還是複位後馬上再現。故障發生階段不同，指向也不同。

如果上電後未啟動就報F0613，通常更懷疑內部已有低阻通路，比如旁路觸點粘連或SCR短路。如果啟動過程中報故障，則要同時考慮負載過重、晶閘管觸發異常、接線方式錯誤。如果運行一段時間後報故障，旁路接觸器、散熱和電流檢測也要重點檢查。

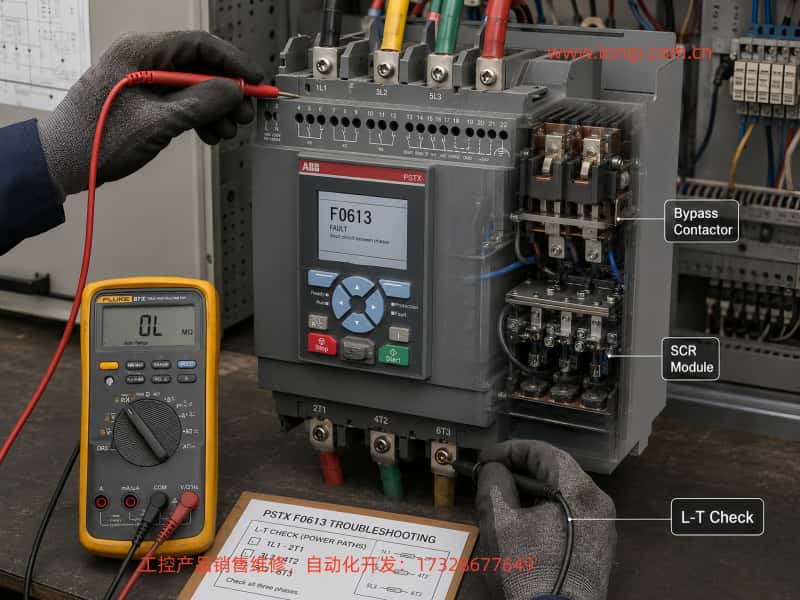

2. 斷電後測量輸入輸出之間阻值

確認三相電源完全斷開，並做好驗電。然後用萬用表電阻檔或蜂鳴檔測量軟啟動器主回路：

1L1 到 2T1
3L2 到 4T2
5L3 到 6T3

正常情況下，軟啟動器停機斷電時，輸入端與輸出端之間不應呈現三相明顯低阻直通。如果某一相或多相接近0Ω，或者蜂鳴檔直接響，說明這一相存在異常直通路徑。

如果三相都低阻直通，要重點懷疑旁路接觸器整體粘連或外部旁路回路未斷開。如果隻有一相低阻，則更要懷疑單相晶閘管擊穿或該相旁路觸點粘連。

3. 拆掉電機輸出線後複測

為了區分軟啟動器內部故障和外部負載故障，應拆掉輸出側電機線，再次測量軟啟動器本體輸入端與輸出端之間的阻值。

如果拆掉電機線後，軟啟動器本體仍然低阻直通，故障基本在軟啟動器內部。
如果拆掉電機線後低阻現象消失，則要重點檢查電機、電纜、負載側接觸器和外部線路。
如果拆掉電機線後阻值正常，但一接上電機線就報故障，不能簡單判定軟啟動器壞，應先做電機絕緣、電纜絕緣和負載回路檢查。

4. 檢查是否存在外部旁路或殘留接觸器

在很多舊控製櫃中，軟啟動器並不是原始設計設備，而是後期替換或改造上去的。此時櫃內可能保留了舊的旁路接觸器、星三角接觸器或聯鎖線路。維修時必須沿著主回路線檢查，不要隻看軟啟動器本體。

重點檢查是否有接觸器跨接在軟啟動器輸入端和輸出端之間，是否有接觸器觸點粘連，是否有電纜接錯位置，是否有兩套控製邏輯同時控製主回路。如果外部接觸器在軟啟動器未完成啟動前就吸合，或者停機後沒有釋放，就可能造成並聯故障。

5. 檢查接線方式與參數

檢查軟啟動器參數中電機連接方式是否與現場一致。常規接法應設置為對應的In-Line模式。如果現場采用Inside-Delta接法，則主回路、電流設置和參數必須與之匹配。對於維修人員而言，不能隻看參數，也要實際看銅排、電纜和接觸器走向，因為現場圖紙和實際接線經常不一致。

五、拆機維修時的重點檢查部位

1. 內置旁路接觸器

拆機後首先觀察旁路接觸器觸點、線圈、機械機構和連接銅排。觸點若出現嚴重燒黑、熔坑、粘連痕跡，基本可以確定旁路機構異常。可以用機械方式檢查觸點是否能自由動作，用萬用表檢查觸點斷開狀態下是否仍導通。

對於大電流軟啟動器，旁路觸點輕微燒蝕並不一定馬上導致故障，但如果觸點已經熔焊，必須更換或修複。簡單打磨觸點隻能作為臨時處理，不適合高可靠性設備長期運行。

2. 晶閘管功率組件

晶閘管檢查需要結合萬用表、絕緣表和必要的專用測試方法。最基本的方法是用萬用表電阻檔或二極管檔比較三相功率組件的正反向阻值。如果某一相明顯低於其他相，甚至正反向都近似短路，則該相晶閘管大概率擊穿。

晶閘管損壞有時不是完全短路，而是熱態漏電或耐壓下降。冷態萬用表測量可能看不出問題，但設備一上電或一帶負載就報故障。這種情況需要更專業的耐壓測試和帶負載分析。維修時不能隻憑一次蜂鳴檔判斷晶閘管絕對好壞。

3. 觸發驅動回路

如果晶閘管本體沒有短路，但啟動過程中報故障，需要檢查晶閘管觸發驅動是否正常。觸發脈衝缺失、觸發不同步、某相不觸發，都可能導致三相電流嚴重不平衡，引起控製器判斷異常。觸發回路涉及隔離驅動、脈衝變壓器、光耦、觸發電阻、驅動電源等部分。

不過F0613更偏向異常旁路或短接狀態，觸發回路故障通常還會伴隨其他啟動失敗、缺相、過流或晶閘管相關報警。因此要結合故障發生階段判斷。

4. 電流互感器和采樣線路

PSTX內部電流檢測信號對保護邏輯非常關鍵。如果電流互感器開路、接觸不良、采樣電阻損壞、排線鬆動，控製板得到的電流信息會異常。維修時應檢查電流傳感器外觀、插頭、排線、焊點和采樣電阻是否有燒蝕、裂紋、虛焊。

5. 控製板和檢測板

如果主回路測量正常，旁路接觸器沒有粘連，晶閘管沒有短路，外部接線也沒有問題，但F0613仍然反複出現，就要考慮控製板或檢測板誤判。控製板問題通常需要結合故障曆史、供電穩定性、板上元件狀態和示波器信號進行分析。

常見風險包括：開關電源紋波過大、采樣基準漂移、接口排線氧化、檢測光耦異常、運放比較器損壞、板麵粉塵受潮漏電等。工業現場粉塵、油霧、潮氣和導電顆粒都會造成板級故障，尤其是在風機、水泵房、礦山、化工等環境中更明顯。

六、不同故障現象對應的判斷方向

如果軟啟動器一上電就報F0613，還沒有按啟動，優先檢查內置旁路觸點是否粘連、SCR是否短路、外部旁路是否誤接。因為此時軟啟動器尚未發出啟動觸發指令，主回路不應該出現輸出導通狀態。

如果按啟動後立即報F0613，除檢查內部短路外，還要檢查接線方式、電機連接、參數設置和觸發回路。新安裝設備尤其要注意接法是否與參數一致。

如果運行一段時間後報F0613，要重點檢查旁路接觸器在運行中是否可靠吸合、觸點是否抖動、線圈供電是否穩定、負載是否頻繁衝擊、電機電流是否超過軟啟動器等級。

如果停機過程中報F0613，要檢查旁路接觸器釋放是否滯後、觸點是否粘連、軟停止參數是否異常，以及負載側是否存在反電動勢或回饋影響。

如果複位後偶爾正常、過一段時間又報故障，通常說明故障處於間歇狀態，常見於旁路觸點接觸不穩定、機械機構卡滯、板上采樣信號漂移、端子鬆動或溫度相關的元器件異常。

七、維修中的安全注意事項

軟啟動器屬於三相大功率設備，維修時必須嚴格斷電、驗電、掛牌，並確認電機負載不會意外啟動。即使軟啟動器停止運行，輸入端仍可能存在三相電壓；某些櫃內還可能有控製電源、外部旁路電源或反饋電源。

測量主回路阻值前必須斷開電源，不允許帶電用電阻檔測量。拆卸主回路電纜時應做好相序標記，避免維修後接錯。對於大功率設備，銅排和電纜連接必須按規定扭矩緊固，否則接觸電阻過大，會造成發熱、燒蝕和二次故障。

維修完成後不能直接滿載運行，應先空載或輕載測試，再進行帶負載啟動測試。測試時應觀察三相電流是否平衡，旁路接觸器是否按時吸合，啟動時間是否合理，故障記錄是否清除，運行溫升是否正常。

八、F0613故障的維修結論

ABB PSTX軟啟動器F0613並聯故障，本質上是軟啟動器檢測到主回路存在異常並聯、旁路或低阻導通狀態。它不是普通報警，也不應簡單歸結為參數錯誤。維修判斷應圍繞“主功率回路是否存在不受控導通”展開。

最常見的方向包括：內置旁路接觸器觸點粘連、晶閘管SCR短路擊穿、外部旁路接觸器接線錯誤、主回路接法與參數不一致、電機或電纜存在異常短接，以及內部檢測電路誤判。實際排查時，應先從斷電測量L端到T端阻值開始，再拆掉電機線區分內部故障與外部負載故障，隨後檢查旁路觸點、SCR模塊、接線方式、采樣線路和控製板。

對於維修人員來說，F0613的診斷重點不是盲目複位，而是確認軟啟動器在停機狀態下是否仍存在異常導通路徑。隻要抓住這個核心邏輯，故障判斷就會清晰很多。若L-T之間存在低阻直通，基本可以把方向鎖定在旁路觸點粘連、SCR短路或外部旁路誤接；若主回路測量正常，則要繼續檢查接線方式、檢測回路和控製板誤判。

PSTX係列軟啟動器結構集成度較高，內部功率組件和旁路機構都承受較大電流衝擊。對於長期運行在重載、頻繁啟動、高溫、潮濕、粉塵環境中的設備，F0613並聯故障具有較強的硬件故障指向。隻有按照主回路、電機回路、旁路機構、晶閘管、檢測電路的順序逐項排查，才能避免誤判，也能有效提高維修成功率。
