施耐德 ATV340 變頻器 bUF 製動單元短路故障的深度診斷：從製動 IGBT 到 DESAT 檢測回路的維修分析
一、故障現象概述
施耐德 ATV340 係列變頻器在工業現場應用較多，尤其是風機、水泵、輸送、升降、離心、卷繞以及慣量較大的機械係統中，經常需要配合製動電阻實現快速停車。當變頻器在減速過程中無法僅依靠電機和負載自然消耗回饋能量時，直流母線電壓會上升，製動單元會通過製動 IGBT 將能量釋放到外接製動電阻上，從而限製直流母線過壓。

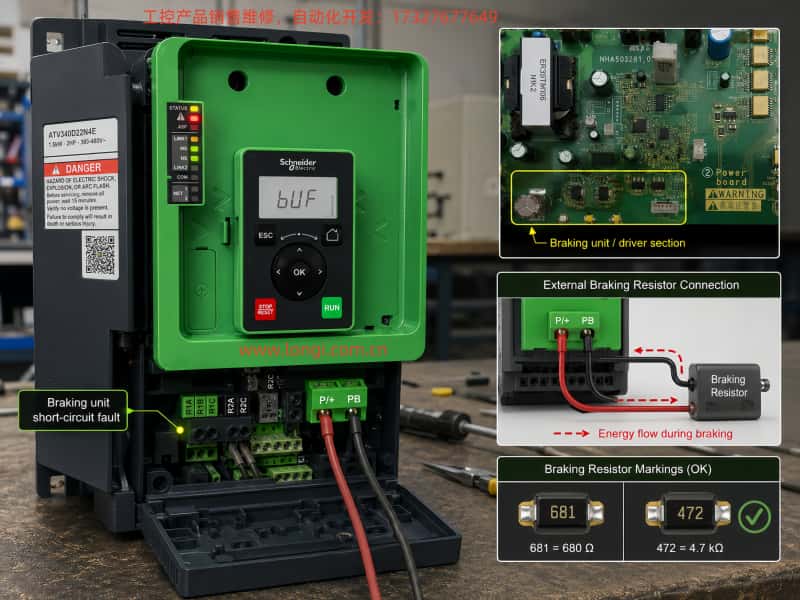

在一台型號為 ATV340D37N4E 的施耐德變頻器維修案例中，客戶現場反饋設備報 bUF / 製動單元短路故障。設備拿回維修後，普通啟動、普通停止均正常，電機運行也沒有明顯異常。但是隻要將停車時間設置得很短，使製動單元參與工作，變頻器就會觸發製動單元短路故障。
進一步測試發現，該機型參數中存在與製動單元檢測或製動功能相關的設置。當該功能開啟時，快速停車會報製動單元短路；當關閉製動功能後，即使快速停車，也不會出現該故障。表麵上看，這像是外部製動電阻、製動 IGBT 或製動回路短路導致的故障，但實際檢修過程表明，真正的故障點並不在製動 IGBT 主功率器件本身，而是在製動 IGBT 驅動光耦的 DESAT 脫飽和檢測回路。
最終檢測確認，製動驅動板上與 TLP5214A 智能 IGBT 驅動光耦 14 腳 DESAT 相關的 R704 電阻異常開路/高阻。該電阻正常值應為 681，即 680Ω，但故障板上實測阻值達到 10MΩ 以上，接近開路狀態。更換 R704 為 680Ω 後，變頻器製動功能恢複，快速停車測試正常，bUF 製動單元短路故障消失。
這個案例具有較強的代表性。它說明在變頻器製動單元短路故障中，不能隻用傳統二極管檔檢測 IGBT 是否短路，也不能隻檢查外部製動電阻阻值。對於帶智能驅動光耦和 DESAT 保護的電路，檢測回路本身開路、漏電、汙染或元件變值，同樣會導致變頻器誤報製動單元短路。
二、製動單元的基本工作原理
ATV340 這類中大功率變頻器在減速停車時，如果負載慣量較大，電機會進入發電狀態。機械能通過電機和逆變橋回饋到直流母線，使直流母線電壓升高。若不及時消耗這部分回饋能量，母線電壓會繼續上升，最終導致變頻器報直流母線過壓故障，甚至損壞功率器件。
製動單元的作用就是在直流母線電壓達到設定閾值後，控製製動 IGBT 導通，讓電流流過外接製動電阻，將多餘能量轉化為熱量釋放掉。
典型製動回路電流路徑如下：
P/+ 直流母線正極 → 製動電阻 → PB 端 → 製動 IGBT → N/- 直流母線負極
當製動 IGBT 關閉時，PB 端沒有被拉向 N/-，製動電阻中沒有明顯電流；當製動 IGBT 導通時，PB 端被拉低，製動電阻兩端產生電壓，回饋能量通過電阻消耗。
因此，製動單元是否正常，關鍵取決於以下幾部分：
外接製動電阻阻值和功率是否合適；
P/+、PB、N/- 等功率回路連接是否可靠；
製動 IGBT 是否能正常導通和關斷；
製動 IGBT 門極驅動是否正常；
製動 IGBT 的過流、短路、脫飽和檢測是否正常；
主控板是否正確接收製動單元故障反饋。
在實際維修中，前兩項容易檢查，第三項也可以用萬用表初步判斷，但第四、第五、第六項往往需要結合驅動光耦、DESAT 檢測、FAULT 反饋以及示波器波形進行綜合分析。
三、bUF 製動單元短路故障的常見原因
變頻器報製動單元短路故障時，常見原因包括以下幾類。
1. 外部製動電阻阻值過低
如果製動電阻阻值低於變頻器允許的最小值，製動 IGBT 一導通，瞬間電流就會過大。驅動光耦或功率模塊檢測到異常後，可能立即報製動單元短路或製動晶體管故障。
例如 400V 等級變頻器直流母線電壓通常可達到 540V 至 700V 以上，在快速減速時母線電壓更高。如果製動電阻阻值過低，瞬間製動電流會非常大，製動 IGBT 的電流應力、熱應力和脫飽和風險都會急劇增加。
2. 製動電阻接線短路或對地漏電
P/+ 與 PB 接線錯誤、製動電阻線纜破皮、端子炭化、接線鬆動、製動電阻對地漏電，都可能造成製動回路異常。特別是在粉塵、潮濕、油汙環境中，電阻箱端子和線纜容易出現絕緣下降。
3. 製動 IGBT C-E 短路
這是最直觀的故障。如果製動 IGBT 的集電極與發射極擊穿短路，相當於 PB 端長期被拉向 N/-，一旦接上製動電阻，P/+ 到 N/- 之間可能通過電阻形成異常通路。此類故障通常用萬用表二極管檔或電阻檔可以初步判斷。
4. 製動 IGBT 門極漏電或驅動異常
有些 IGBT 並沒有完全 C-E 短路，但門極絕緣下降，G-E 漏電，或者門極電阻、穩壓管、關斷回路異常，導致 IGBT 在不該導通時誤導通，或者該導通時沒有完全飽和。這類故障用普通萬用表不一定能完全發現。
5. 驅動光耦故障或驅動電源異常
中大功率變頻器的 IGBT 驅動通常采用隔離驅動光耦或智能驅動芯片。製動 IGBT 也不例外。如果驅動光耦輸出電壓不足、負壓關斷異常、驅動電源濾波電容失效，IGBT 會出現導通不充分或誤關斷。
6. DESAT 脫飽和檢測回路異常
這是本案例的核心。很多智能 IGBT 驅動光耦都帶 DESAT 檢測功能。DESAT 的本意是判斷 IGBT 在導通狀態下是否進入正常飽和導通。如果 IGBT 已經收到導通信號，但 C-E 壓降仍然過高，說明可能存在短路、過流、柵極驅動不足、模塊損壞或負載異常，驅動芯片會立即關斷 IGBT 並輸出故障信號。
但是，如果 DESAT 檢測回路本身開路、漏電、元件變值或焊點虛焊，即使 IGBT 實際正常，驅動芯片也可能誤判為脫飽和，從而報製動單元短路。
四、本案例的診斷過程
1. 現象確認
該 ATV340D37N4E 在普通運行時沒有明顯異常，啟動、停止均正常。隻有在停車時間設得較短，使製動單元參與工作時，才出現 bUF 製動單元短路故障。
這說明主逆變橋六路 IGBT、電流檢測、電源部分、主控邏輯等大概率不是主要故障點。如果主逆變橋或主電源有嚴重問題，普通運行時也會出現過流、短路、欠壓、缺相、驅動故障等報警。
故障與“快速減速”和“製動單元參與”強相關，因此診斷方向應集中在製動回路。
2. 外部製動電阻排查
測試時臨時使用約 10Ω 電阻絲模擬製動電阻，接在 P/+ 與 PB 之間，可以複現客戶現場的故障。雖然臨時電阻絲不能完全等同於現場標準製動電阻，但客戶現場使用標準製動電阻時也報同樣故障，因此外部電阻不是唯一嫌疑。
在實際維修中，仍應確認以下項目：
製動電阻實際阻值是否符合變頻器最小阻值要求；
製動電阻功率是否足夠；
製動電阻與 P/+、PB 之間接線是否可靠；
製動電阻對地絕緣是否正常；
線纜是否存在破皮、壓傷、接觸不良或端子發熱。
本案例中，由於現場標準製動電阻也報故障，且臨時負載隻是用於複現故障，因此後續重點轉向變頻器內部製動驅動電路。
3. 製動 IGBT 檢測
製動單元對應的 IGBT 模塊經過常規檢測，未發現 C-E 短路、G-E 短路或明顯漏電。根據維修經驗，製動 IGBT 靜態檢測基本正常。
但是這裏必須強調：IGBT 靜態測量正常，並不能完全證明其動態工作正常。
因為 DESAT 故障常常發生在 IGBT 被驅動導通的一瞬間。隻有當製動 IGBT 承受高母線電壓、流過製動電流、門極被驅動光耦控製時，動態脫飽和、驅動不足、檢測回路異常等問題才會暴露。
因此，如果隻停留在萬用表檢測 IGBT 好壞，很容易誤判。
4. ATV610 主板對比的誤區
維修過程中曾使用 ATV610 主板進行對比測試。由於經驗上 ATV610 與 ATV340 某些功率板、驅動板、模塊結構相近，容易誤以為換 ATV610 主板不報故障，就代表功率板沒有問題。
但進一步分析發現，ATV610 主板沒有與 ATV340 相同的製動檢測或製動功能控製邏輯，可能並未真正觸發該製動 IGBT 或未按 ATV340 的方式監控製動單元。因此，ATV610 主板不報故障不能作為製動驅動板正常的決定性證據。
這點在維修中非常重要。不同係列變頻器即使硬件平台相近，軟件邏輯、報警判斷、驅動使能條件和故障反饋處理也可能不同。不能簡單地把“不報故障”理解為“被測功率板完全正常”。
5. 鎖定 TLP5214A 與 DESAT 回路
在製動驅動板上，發現製動單元對應的驅動區域使用了 TLP5214A 智能 IGBT 驅動光耦。該器件不是普通光耦，而是帶有 IGBT 驅動、欠壓保護、軟關斷、故障反饋以及 DESAT 脫飽和檢測功能。
TLP5214A 的 14 腳為 DESAT 檢測腳。當 IGBT 導通時，DESAT 腳通過外圍二極管、電阻、電容網絡監測 IGBT 的 C-E 壓降。如果檢測電壓超過內部閾值，驅動光耦會判斷 IGBT 脫飽和，立即關斷輸出並通過 FAULT 腳反饋故障。

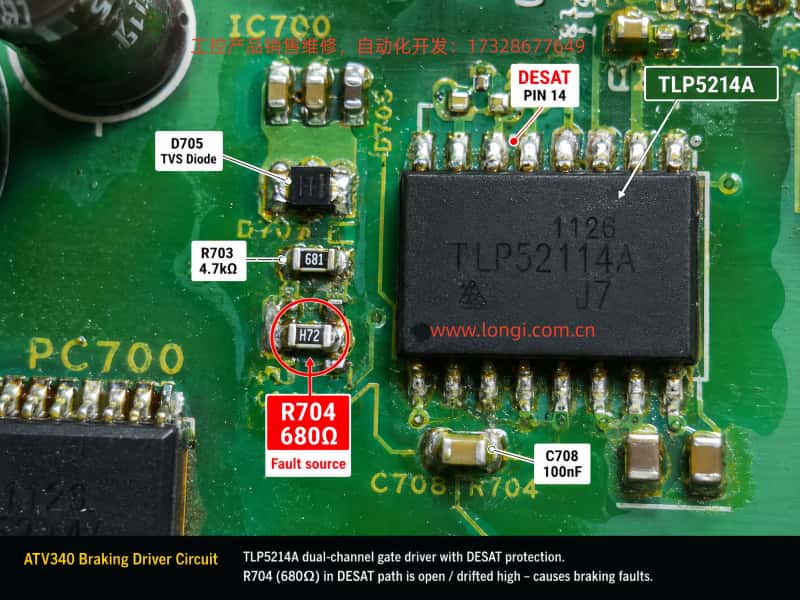

檢查該區域時，發現 TLP5214A 14 腳附近有 R703、R704、D705、C708 等小元件。其中 R704 與 DESAT 腳相關，實測阻值達到 10MΩ 以上，明顯異常。
為了確認阻值是否合理，又找來一塊 55kW 變頻器驅動板進行對比。對比板相同位置的兩個電阻標號分別為：
R704：681，即 680Ω；
R703：472，即 4.7kΩ。
故障板上 R703 實測約 5kΩ，與 4.7kΩ 基本吻合；而 R704 實測 10MΩ 以上，與正常 680Ω 差異巨大。由此基本判斷，R704 已經開路或高阻失效。
五、R704 開路為什麽會導致製動單元短路報警

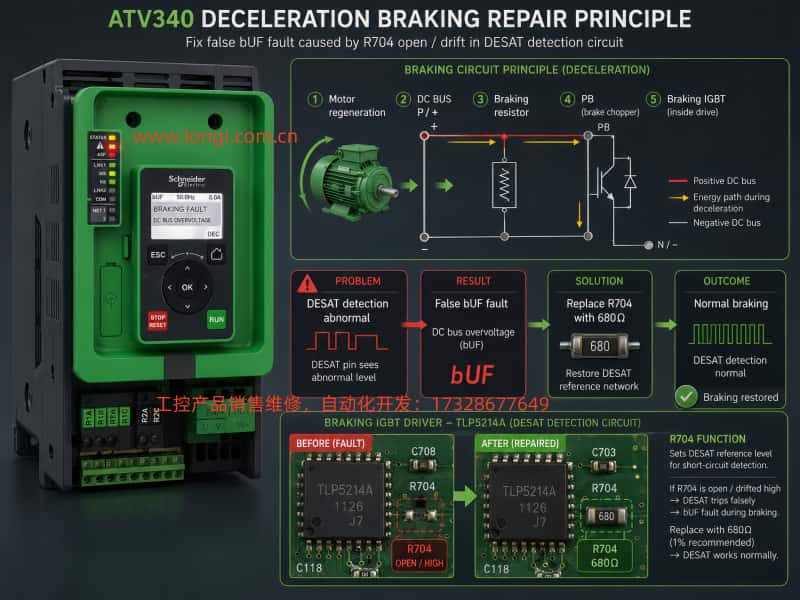

很多維修人員看到“製動單元短路”幾個字，第一反應是製動 IGBT 短路或製動電阻短路。但在帶 DESAT 檢測的驅動電路中，報警名稱並不一定等於物理短路。它可能是驅動芯片根據檢測結果判斷出的保護狀態。
正常情況下，製動 IGBT 導通時：
主控板發出製動 IGBT 驅動命令；
TLP5214A 輸出門極驅動電壓；
製動 IGBT 正常導通；
PB 端被拉向 N/-；
IGBT C-E 壓降低；
DESAT 檢測回路確認 IGBT 已經正常飽和；
驅動光耦不輸出故障，變頻器正常製動。
當 R704 開路時，情況變成：
主控板發出製動 IGBT 驅動命令；
TLP5214A 輸出門極驅動；
製動 IGBT 可能實際已經正常導通；
但 DESAT 檢測通道因 R704 開路失去正常取樣或鉗位；
TLP5214A 內部 DESAT 充電電流使 DESAT 腳電壓異常升高；
芯片誤認為 IGBT 沒有進入飽和導通，即發生脫飽和；
TLP5214A 關斷輸出，並通過 FAULT 反饋故障；
主控板接收到製動單元故障，顯示 bUF / 製動單元短路。
因此，本案例不是製動 IGBT 真的短路，而是 DESAT 檢測回路開路導致的誤判性製動單元短路報警。
這種故障的典型特征是：
普通運行正常；
普通停止正常；
隻有製動單元動作時故障出現；
關閉製動功能後故障消失；
製動 IGBT 靜態檢測正常；
外部製動電阻正常；
DESAT 回路元件存在開路、變值、虛焊或汙染。
六、維修處理方法
本案例最終處理方法為：
拆下或挑起 R704 一端，確認其阻值異常；
參考同係列驅動板相同位置元件，確認 R704 正常值為 681，即 680Ω；
更換 R704 為 680Ω 貼片電阻；
清洗 TLP5214A、R703、R704、D705、C708 周圍區域；
檢查並複焊 TLP5214A 相關引腳，特別是 DESAT、VOUT、VCC2、VE、VEE 附近；
檢查 S23 接插件及其焊點，確認製動 IGBT 驅動連接可靠；
重新裝機測試；
開啟製動功能，設置快速停車，確認不再報 bUF 故障。
更換 R704 後，變頻器快速停車恢複正常，製動單元能夠正常工作，故障被徹底排除。
七、維修中的關鍵測量點
對於類似故障，建議按以下順序檢測。
1. 外部製動電阻
測量 P/+ 與 PB 之間的外接製動電阻阻值，確認不低於變頻器允許的最小值。同時檢查電阻箱、線纜、端子和絕緣。
2. 製動 IGBT 靜態檢測
斷電並確認直流母線電容放電後，檢測製動 IGBT 的 C-E、G-E、G-C 是否短路或漏電。若有明顯短路，應優先處理功率器件。
3. 門極驅動電壓
在安全條件允許時，觀察製動動作瞬間製動 IGBT 的 G-E 電壓。正常情況下，導通時應有約 +15V 左右的驅動電壓，關斷時可能為 0V 或負壓。
4. TLP5214A FAULT 腳
觀察故障發生瞬間，TLP5214A 的 FAULT 腳是否動作。如果 FAULT 腳被拉低，說明驅動光耦自身檢測到異常；如果 FAULT 腳沒有動作而主板仍報故障，則要查主板故障反饋輸入電路。
5. DESAT 腳及外圍網絡
重點檢查 TLP5214A 14 腳 DESAT 相關元件，包括串聯電阻、取樣二極管、消隱電容、鉗位器件及其焊點。本案例的 R704 就屬於這一類關鍵元件。
6. 接插件與焊點
製動 IGBT 驅動信號通常通過小接插件連接到功率模塊。接插件鬆動、虛焊、氧化、排線接觸不良，都可能造成門極驅動異常或檢測信號異常。
八、為什麽小電阻開路會造成大故障
R704 隻是一個貼片電阻，阻值隻有 680Ω，體積很小，但它處在製動 IGBT 的 DESAT 檢測鏈路中，作用非常關鍵。變頻器的保護係統並不是隻看主功率器件是否短路，而是依賴許多小信號檢測電路來判斷功率器件是否安全。
在高壓、大電流、高 dv/dt 的變頻器環境中，智能驅動光耦需要快速判斷 IGBT 的狀態。DESAT 電路一旦異常，驅動芯片會優先保護功率器件，寧可誤報故障，也不會繼續讓 IGBT 工作。這種設計對設備安全是有利的，但也增加了維修診斷難度。
一個 680Ω 電阻開路後，製動 IGBT 可能根本沒有損壞，製動電阻也沒有問題，但驅動光耦無法獲得正確的脫飽和檢測信息，於是係統報出“製動單元短路”。如果維修人員隻按報警字麵意思反複更換 IGBT 或懷疑製動電阻，就會走彎路。
九、類似故障的判斷思路
遇到 ATV340、ATV630、ATV930、ATV610 或其他施耐德變頻器製動相關故障時，可以按以下邏輯分析。
1. 故障是否與製動動作強相關
如果隻有快速停車、負載回饋、母線升高、製動電阻參與時才報故障，應優先查製動單元。
2. 關閉製動功能後是否消失
如果關閉製動功能後故障消失，說明故障與製動 IGBT 驅動或檢測有關。但這不代表設備可以長期關閉製動功能使用，因為客戶現場負載可能需要製動電阻保護母線電壓。
3. IGBT 靜態正常是否足夠
不夠。靜態正常隻能排除明顯擊穿，不能排除動態脫飽和、驅動不足、檢測誤判、DESAT 回路開路。
4. 是否存在同板對比條件
如果有同功率或相近功率驅動板，可以對比 DESAT 周邊阻值和元件標號。本案例正是通過 55kW 驅動板確認 R704 應為 681，而不是 10MΩ。
5. 是否有汙染、潮氣、焊點裂紋
DESAT 檢測屬於高速保護小信號電路，板麵汙染、助焊劑殘留、潮氣、碳化痕跡、焊點裂紋都可能造成誤動作。清洗、烘幹、複焊是必要步驟。
十、維修報告可采用的技術結論
針對本案例，技術性維修結論可以寫為：
該施耐德 ATV340D37N4E 變頻器在快速停車時出現 bUF 製動單元短路報警。經檢測，外部製動電阻接線方式正確，製動 IGBT 模塊未發現明顯 C-E 短路或 G-E 短路。進一步檢查製動 IGBT 驅動電路，發現製動驅動光耦 TLP5214A 的 DESAT 脫飽和檢測回路異常。TLP5214A 14 腳相關的 R704 檢測電阻阻值異常升高，實測達到 10MΩ 以上，而同類驅動板相同位置正常阻值為 681，即 680Ω。該電阻開路導致製動 IGBT 觸發時 DESAT 檢測信號異常，驅動光耦誤判製動 IGBT 脫飽和或短路，並通過 FAULT 信號反饋至主控板，最終觸發 bUF 製動單元短路故障。更換 R704 680Ω 電阻並清洗複焊相關驅動檢測電路後，變頻器快速停車及製動功能恢複正常。
十一、結語
施耐德 ATV340 變頻器 bUF 製動單元短路故障，不一定等同於製動 IGBT 物理短路。對於采用 TLP5214A 這類智能 IGBT 驅動光耦的電路，DESAT 脫飽和檢測鏈路異常同樣會觸發製動單元短路報警。
本案例的關鍵點在於：故障隻在製動功能開啟、快速停車、製動 IGBT 參與工作時出現；製動 IGBT 靜態測試正常；外部製動電阻條件也不能解釋全部現象；最終通過對比同類驅動板發現 R704 正常應為 680Ω，而故障板實測為 10MΩ 以上。更換 R704 後，故障消失。
這類維修案例提醒我們，變頻器功率故障診斷不能隻看大功率器件。很多時候，真正導致報警的不是 IGBT 本體，而是驅動、保護、反饋和檢測鏈路中的小元件。尤其是 DESAT 檢測電阻、二極管、電容、驅動光耦、FAULT 反饋通道、接插件焊點等，都可能決定整個製動單元是否能夠正常工作。
對於維修人員而言，正確的思路應是：先確認故障觸發條件，再區分主功率故障與檢測誤判，最後圍繞驅動光耦和保護回路逐點驗證。隻有理解了製動單元的工作邏輯和 DESAT 保護機理，才能避免盲目更換模塊，提高維修效率和判斷準確性。
