M221 PLC 通過 Modbus RTU 控製多台變頻器的係統設計與調試要點：以 ATV310、ATV31P 與 PowerFlex 525 混合網絡為例

在小型自動化設備、泵站、攪拌係統、輸送線、儲罐控製以及多電機聯動場合中，經常需要一台 PLC 同時控製多台變頻器，實現啟停、調速、故障監控、運行狀態反饋和人機界麵集中操作。相比傳統的端子啟停方式，采用 Modbus RTU 通訊控製變頻器，可以減少硬接線數量，提高參數讀取能力，也便於 HMI 集中顯示各台變頻器的頻率、電流、運行狀態和故障信息。

但是在實際項目中，很多現場問題並不是單純的“線接不上”或者“程序不會寫”，而是係統架構、通訊角色、站號分配、寄存器地址、繼電器反饋、供電條件和調試順序沒有理清。尤其當同一條 Modbus RTU 總線上同時掛接施耐德 ATV310、ATV31P 以及 Allen-Bradley PowerFlex 525 這類不同品牌、不同係列的變頻器時，如果仍然按照“所有變頻器都一樣”的思路去編程，係統很容易出現無法通訊、誤啟動、狀態讀取錯誤、頻率寫入無效、故障無法判斷等問題。

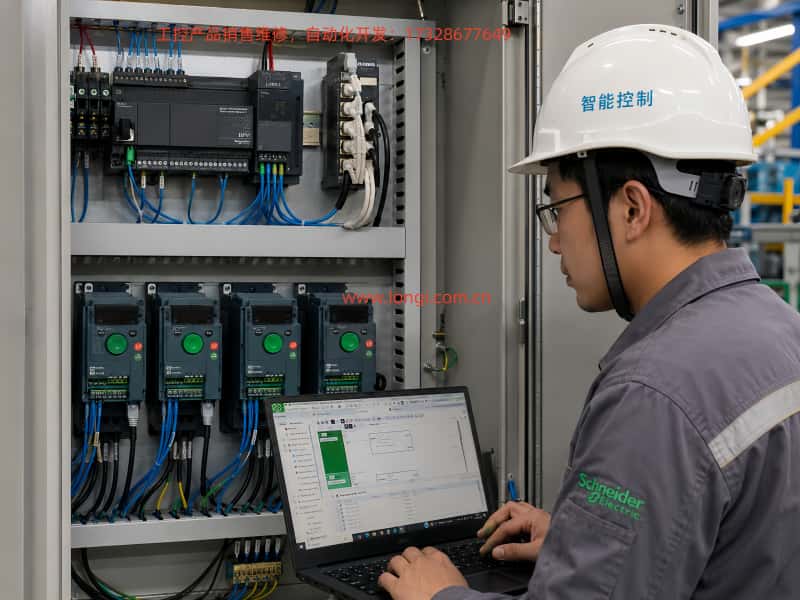

本文圍繞一套典型配置進行分析：Schneider M221 PLC 作為主控製器，使用 LU9GC3 作為 Modbus RTU 分配器，下掛多台變頻器，包括 Allen-Bradley PowerFlex 525、Schneider ATV310 以及 Schneider ATV31P，同時配套 Schneider Harmony HMI 作為操作界麵。文章重點討論係統架構、接線邏輯、站號規劃、PowerFlex 525 通訊參數、ATV310 控製方式、PLC 梯形圖邏輯、R1 繼電器故障反饋，以及現場電源條件對變頻器調試的影響。

一、係統架構必須先明確：PLC 是主站，變頻器是從站，HMI 隻操作 PLC

在 Modbus RTU 係統中，最基本的原則是：一條總線上隻能有一個主站，其他設備均（jun1）為從站。主站負責發起讀寫請求，從站隻負責響應主站命令。對於本案例，正確的架構應該是：

Schneider Harmony HMI
        ↓
通過以太網或 HMI 通訊協議連接 PLC
        ↓
Schneider M221 PLC / TM221CE24R
        ↓
Modbus RTU Master
        ↓
Schneider LU9GC3 Modbus 分配器
        ↓
多台變頻器作為 Modbus RTU Slave

也就是說，HMI 不應該直接去控製所有變頻器，HMI 的作用是向 PLC 寫入啟動、停止、複位、頻率設定等操作命令，同時顯示 PLC 讀取回來的狀態。真正和變頻器進行 Modbus 通訊的是 PLC，而不是 HMI。

現場人員有時會把“HDMI”和“HMI”混淆。HDMI 是視頻接口，主要用於顯示器或電視信號傳輸；HMI 是人機界麵，是工業觸摸屏。Schneider Harmony 7 寸屏屬於 HMI，不是 HDMI 控製設備。它應該作為操作界麵，與 PLC 建立通訊，然後通過 PLC 間接控製變頻器。

二、LU9GC3 不是普通以太網交換機，而是 Modbus 串行分配器

從現場照片可見，係統中使用了 Schneider LU9GC3。很多調試人員看到多個 RJ45 接口，會誤以為它是普通 Ethernet Switch。這個判斷是錯誤的。

LU9GC3 這類模塊本質上是用於工業設備 Modbus 串口網絡的 RJ45 分配模塊，主要用於把一條 Modbus 串行總線分配到多台變頻器或軟啟動器。它不是普通以太網交換機，不能把 HMI、PLC、電腦、變頻器當作普通網絡設備一樣接進去。

正確理解如下：

PLC 串口 / Modbus RTU 主站
        ↓
LU9GC3
        ↓
ATV310、ATV31P、PowerFlex 525 等 Modbus RTU 從站

如果把 HMI 的以太網口接入 LU9GC3，係統不會按以太網方式工作。因為 LU9GC3 不是 TCP/IP 網絡交換設備，它不能完成以太網數據交換，也不能把 Modbus TCP 自動轉換成 Modbus RTU。HMI 應該通過以太網直接連接 PLC，或者通過適當的通訊協議連接 PLC；而 LU9GC3 隻用於 PLC 與變頻器之間的串行總線分配。

三、多台變頻器必須分配不同 Modbus 地址

一條 Modbus RTU 總線上可以掛多台從站，但每台從站必須有唯一地址。如果兩個設備地址相同，當 PLC 發出某個地址的讀寫命令時，兩個設備可能同時響應，導致總線衝突、數據混亂、通訊超時或狀態讀取錯誤。

例如係統中有 5 台變頻器，可以按如下方式規劃：

地址不一定必須按這個順序，但必須遵守兩個原則：

第一，地址不能重複。
第二，PLC 程序中的從站地址必須與現場設備參數一致。

如果現場所有變頻器都保持默認地址 1，PLC 程序無論寫哪個站，都會發生衝突。調試時經常表現為：單獨接一台時可以通訊，多台並聯後全部通訊異常。這不是 PLC 程序本身的問題，而是從站地址重複造成的總線衝突。

四、通訊格式必須統一：波特率、校驗位、停止位必須一致

Modbus RTU 不僅要地址正確，還要求所有設備的通訊參數一致。典型參數包括：

波特率：9600 或 19200
數據位：8
校驗位：Even / None
停止位：1
協議：Modbus RTU

實際工程中推薦先使用較保守的配置，例如：

19200 bps，8E1

或者：

9600 bps，8E1

關鍵不在於一定要使用 9600 還是 19200，而是 PLC、ATV310、ATV31P、PowerFlex 525 必須完全一致。隻要其中一台設備的波特率或校驗位不同，這台設備就無法正常響應 PLC 請求。

調試時應避免一開始就追求高速通訊。多台變頻器掛在同一條 RS485 總線上，布線較長、幹擾較大、接地不好或屏蔽處理不規範時，高波特率更容易出現間歇性通訊故障。先用穩定參數跑通，再根據現場需要優化通訊周期。

五、Schneider ATV310 的 Modbus 控製思路

ATV310 要通過 Modbus 啟停，必須滿足兩個條件：

第一，變頻器通訊參數正確。
第二，變頻器的命令來源和頻率給定來源要切換到通訊通道。

如果變頻器仍然設置為端子啟停或麵板電位器給定，即使 PLC 通過 Modbus 成功寫入控製字和頻率給定，變頻器也可能不會執行啟動命令。現場常見誤區是：通訊已經成功，狀態也能讀到，但啟動無反應。這時要重點檢查命令通道和給定通道，而不是隻懷疑程序。

ATV310 通常需要設置以下類型參數：

Modbus 地址
通訊波特率
通訊格式
命令來源
頻率給定來源
控製模式

在 PLC 程序中，一般至少要做兩類寫入：

寫控製字：啟動、停止、複位
寫頻率給定：例如 10Hz、20Hz、50Hz

同時要做狀態讀取：

讀取運行狀態
讀取故障狀態
讀取當前頻率
讀取輸出電流
讀取通訊異常狀態

對於初次調試，不建議一開始就做完整的自動化流程。最穩妥的方法是先單獨選擇一台 ATV310，完成以下測試：

1. PLC 能讀取 ATV310 狀態寄存器
2. PLC 能寫入低頻率給定，例如 10Hz
3. PLC 能寫啟動命令
4. ATV310 能按 PLC 命令啟動
5. PLC 能寫停止命令
6. ATV310 能按 PLC 命令停止
7. PLC 能識別變頻器故障或通訊異常

隻有一台 ATV310 完全跑通後，再複製邏輯到第二台、第三台。不要在第一階段同時控製 5 台設備，否則問題疊加後很難判斷故障點。

六、PowerFlex 525 不能套用 Schneider ATV310 的寄存器

本係統中有一台 Allen-Bradley PowerFlex 525。它雖然也支持 Modbus 通訊，但它的參數編號、控製方式、寄存器地址、速度給定格式和 Schneider ATV310 不完全相同。

這點非常關鍵。不能認為“都是變頻器，所以寄存器一樣”。不同品牌之間的 Modbus 實現差異很大。即使同樣是控製字和頻率給定，地址、數據格式、比例單位、啟動命令值、狀態位定義也可能不同。

PowerFlex 525 的 Modbus 地址參數通常在：

C124 [RS485 Node Addr]

如果規劃 PowerFlex 525 為 1 號站，則設置：

C124 = 1

同時還需要檢查：

P046 [Start Source 1]：啟動命令來源
P047 [Speed Reference 1]：速度給定來源
C123 [RS485 Data Rate]：RS485 通訊速率
C127 [Comm Format]：通訊格式
C128 [Comm Write Mode]：通訊寫入模式

如果要通過 Modbus 控製 PowerFlex 525 啟動和調速，則啟動來源和速度給定來源必須設置為串行通訊或 DSI 通訊來源。否則 PLC 雖然能通訊，卻不能真正控製變頻器運行。

在 PLC 程序中，建議為 PowerFlex 525 單獨建立控製塊，例如：

VFD1_PowerFlex525

而不是把它和 ATV310 共用同一套功能塊。PowerFlex 525 的程序塊內部應使用 Allen-Bradley 對應的寄存器表；ATV310 和 ATV31P 則使用 Schneider 對應的寄存器表。外部接口可以統一，例如都提供 Start、Stop、Reset、Speed_Set、Run_Status、Fault_Status、Comm_Error 等變量，但內部讀寫地址必須分別處理。

七、PLC 程序應采用“統一接口，獨立驅動塊”的結構

多變頻器係統最容易混亂的地方，是每台變頻器的品牌和寄存器不同，但 HMI 上的操作方式又希望統一。因此，PLC 程序應采用“外部統一、內部區分”的結構。

例如，HMI 對每台變頻器都提供相同的操作變量：

啟動按鈕
停止按鈕
故障複位按鈕
頻率設定
運行狀態
故障狀態
通訊狀態
實際頻率
實際電流

但是在 PLC 內部，每台變頻器用獨立程序段或獨立功能塊處理：

VFD1_PowerFlex525
VFD2_ATV310_7K5
VFD3_ATV310_5K5
VFD4_ATV310_5K5
VFD5_ATV31P_5K5

每個功能塊內部負責：

1. 根據 HMI 命令生成運行保持位
2. 根據安全條件判斷是否允許啟動
3. 生成對應品牌變頻器的控製字
4. 寫入頻率給定
5. 讀取狀態字
6. 解析運行狀態和故障狀態
7. 判斷通訊錯誤
8. 輸出狀態給 HMI 顯示

這樣做的好處是：HMI 操作統一，PLC 主程序清晰，後期維護容易。如果某台變頻器品牌不同，隻需要修改對應功能塊，不會影響其他設備。

八、梯形圖邏輯不應照搬普通電機啟動圖

現場客戶提到“缺少梯形圖邏輯”，並展示了一個普通電機順序啟動的梯形圖示例。這個示例可以參考梯形圖的基本結構，但不能直接用於 Modbus 控製變頻器。

普通電機啟動邏輯通常是：

啟動按鈕 → 自保持 → 輸出接觸器
停止按鈕 → 斷開輸出
定時器 → 順序啟動下一台

而 Modbus 控製變頻器的邏輯應該是：

啟動按鈕 / HMI 啟動命令
        ↓
PLC 內部運行命令位
        ↓
判斷允許條件
        ↓
寫變頻器控製字
        ↓
寫頻率給定
        ↓
讀取狀態字
        ↓
顯示運行、停止、故障、通訊錯誤

也就是說，PLC 的輸出點 Q0.0、Q0.1 不一定直接控製變頻器啟動。真正的啟動動作是 PLC 通過 Modbus 往變頻器寫入命令字。物理繼電器輸入輸出更多用於急停、聯鎖、故障反饋、備用硬接點保護，而不是主要調速控製。

一個基本啟動保持邏輯可以設計為：

啟動條件：
HMI_START = 1
急停正常 = 1
變頻器 R1 反饋正常 = 1
Modbus 通訊正常 = 1
變頻器無故障 = 1

滿足上述條件時，置位內部運行命令：

RUN_CMD = 1

停止條件為：

HMI_STOP = 1
急停斷開
R1 反饋異常
通訊故障
變頻器故障

滿足任一停止條件時，複位：

RUN_CMD = 0

然後根據 RUN_CMD 狀態寫控製字：

RUN_CMD = 1 → 寫啟動命令
RUN_CMD = 0 → 寫停止命令

頻率給定也由 PLC 寫入，例如：

HMI_SPEED_SET = 10.0Hz
PLC 換算為對應寄存器數值
寫入變頻器頻率給定寄存器

九、R1 繼電器反饋隻能作為硬接點輔助，不應替代 Modbus 狀態字

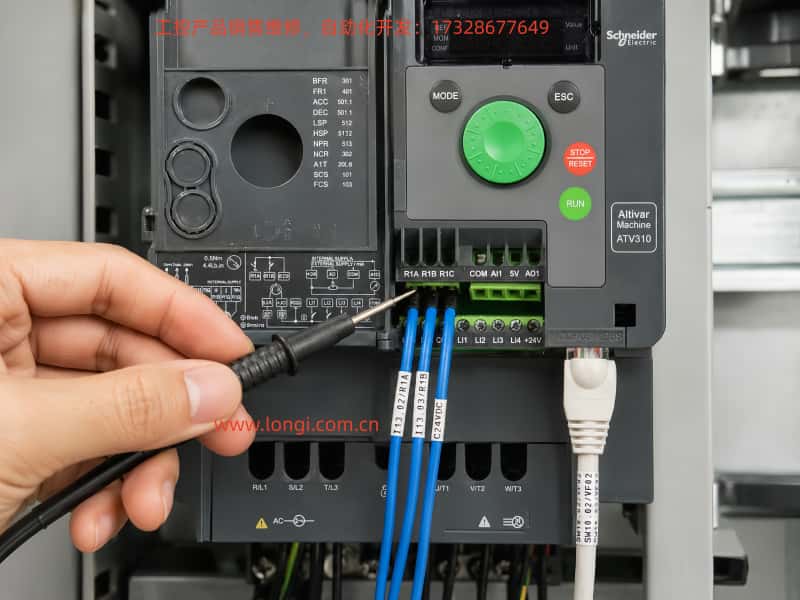

ATV310 上有 R1A、R1B、R1C 繼電器端子。通常：

R1C = 公共端
R1A = 常開觸點
R1B = 常閉觸點

R1A 和 R1B 不是兩個獨立故障信號，而是同一個繼電器的一開一閉。如果 R1C 接 +24V，R1A 接 PLC 輸入，R1B 接另一個 PLC 輸入，那麽這兩個輸入一般是相反狀態。

例如：

繼電器吸合時：R1A 與 R1C 導通，R1B 與 R1C 斷開
繼電器釋放時：R1B 與 R1C 導通，R1A 與 R1C 斷開

工程上不建議把 R1A 和 R1B 當成兩個不同的故障信號使用。對於每台變頻器，通常隻需要取一個觸點作為故障反饋或允許運行反饋。

更推薦用常閉邏輯做保護鏈路：

+24V → R1C
R1B → PLC 輸入
PLC 輸入公共端 → 0V

常閉觸點的優點是：當線路斷開、繼電器釋放或變頻器異常時，PLC 輸入都會變化，更容易發現故障。當然，具體使用 R1A 還是 R1B，需要根據變頻器中 R1 繼電器功能設置來決定。R1 可以被設定為“故障繼電器”“運行繼電器”“達到頻率”“準備就緒”等不同功能。PLC 程序中必須明確這個輸入代表什麽，不要把“運行反饋”“故障反饋”“允許啟動”混為一談。

最合理的做法是：Modbus 讀取詳細狀態，R1 作為硬接點輔助保護。也就是說：

Modbus 狀態字：用於判斷運行、停止、故障代碼、頻率、電流
R1 繼電器：用於硬接點聯鎖或故障保護

如果隻依賴 R1，PLC 無法知道具體故障類型；如果隻依賴 Modbus，通訊故障時又可能丟失硬接點保護。因此兩者結合才是較穩妥的方案。

十、每台變頻器應有獨立故障輸入，不建議全部並在一起

如果係統中有 5 台變頻器，每台都有 R1 故障反饋，最好的方式是每台單獨接入 PLC 一個輸入點：

VFD1 R1 → PLC I0.x
VFD2 R1 → PLC I0.x
VFD3 R1 → PLC I0.x
VFD4 R1 → PLC I0.x
VFD5 R1 → PLC I0.x

這樣 HMI 可以顯示：

1號變頻器故障
2號變頻器故障
3號變頻器故障
4號變頻器故障
5號變頻器故障

如果把所有 R1 信號串聯或並聯成一個總故障輸入，PLC 隻能知道“係統有變頻器故障”，但無法知道是哪一台。對於後期維護非常不方便。

當然，如果 PLC 輸入點數量不足，可以采用折中方案：重要設備單獨反饋，次要設備通過 Modbus 狀態判斷。但對於新建項目，不建議為了節省幾個輸入點而犧牲故障定位能力。

十一、Modbus 通訊線應注意總線結構、屏蔽、終端和接地

RS485 / Modbus RTU 通訊雖然接線簡單，但現場抗幹擾要求不低。變頻器本身是強幹擾源，輸出側 PWM 波形、電機電纜、製動電阻、接觸器線圈、電源諧波都會影響通訊質量。

接線時應注意以下原則：

1. 通訊線盡量使用雙絞屏蔽線。

2. 不要把通訊線與電機動力線長距離平行敷設。

3. 總線結構應盡量清晰，避免星形亂接。

4. 總線兩端根據需要加終端電阻。

5. 屏蔽層接地要規範，避免多點接地產生環流。

6. D0、D1、Common 不要接反。

7. RJ45 口不能按普通網線交換機思維隨意插接。

8. 每台設備地址必須唯一。

9. 通訊參數必須一致。

10. 調試時先單台測試，再逐台加入總線。

很多現場通訊故障不是 PLC 程序錯誤，而是接線拓撲、屏蔽接地和終端匹配問題。特別是當一條總線上掛 5 台變頻器時，建議每加入一台設備就測試一次通訊，不要全部接完後才調試。

十二、調試順序應從“單台通訊”開始，而不是一次完成全部功能

多變頻器係統調試必須講順序。合理調試流程如下：

第一步，確認 PLC 型號、HMI 型號、變頻器型號和通訊接口。
第二步，確認 LU9GC3 的接線方向和用途。
第三步，單獨連接一台 ATV310。
第四步，設置 ATV310 的地址、波特率、校驗位、命令來源、頻率來源。
第五步，在 PLC 中配置 Serial Line 為 Modbus RTU Master。
第六步，讀取 ATV310 狀態寄存器，確認通訊成功。
第七步，寫入低頻率給定，例如 10Hz。
第八步，寫啟動命令，確認變頻器啟動。
第九步，寫停止命令，確認變頻器停止。
第十步，讀取故障狀態和運行狀態，顯示到 HMI。
第十一步，複製邏輯到其他 ATV310。
第十二步，單獨調試 ATV31P。
第十三步，最後調試 PowerFlex 525。
第十四步，整合 HMI 操作畫麵和報警畫麵。
第十五步，帶機械負載低速試運行。
第十六步，進行聯鎖、急停、故障複位、斷電恢複測試。

這裏特別強調：不要一開始就把 5 台變頻器全部掛上、全部寫程序、全部啟動。 多個問題同時存在時，調試人員很難判斷到底是地址錯、參數錯、接線錯、寄存器錯、供電錯，還是程序邏輯錯。

十三、現場電源條件不滿足時，不應強行啟動變頻器

在現場描述中，工作地點隻有 240V 三相電源，而部分設備要求 380V 或 480V 三相供電。現場人員嚐試用“480V 單相 + 電容模擬一相”的方式製作臨時電源。這種做法存在明顯風險，不適合用於變頻器正式運行調試。

變頻器的輸入整流部分需要穩定、對稱的三相交流電源。使用單相高壓加電容模擬相位，不能等同於真實三相電源。可能造成的問題包括：

輸入電壓嚴重不平衡
直流母線波動過大
變頻器報缺相
變頻器報欠壓或過壓
整流橋過熱
充電電阻損壞
電容過熱或爆裂
接地故障或漏電保護動作
變頻器內部器件損壞

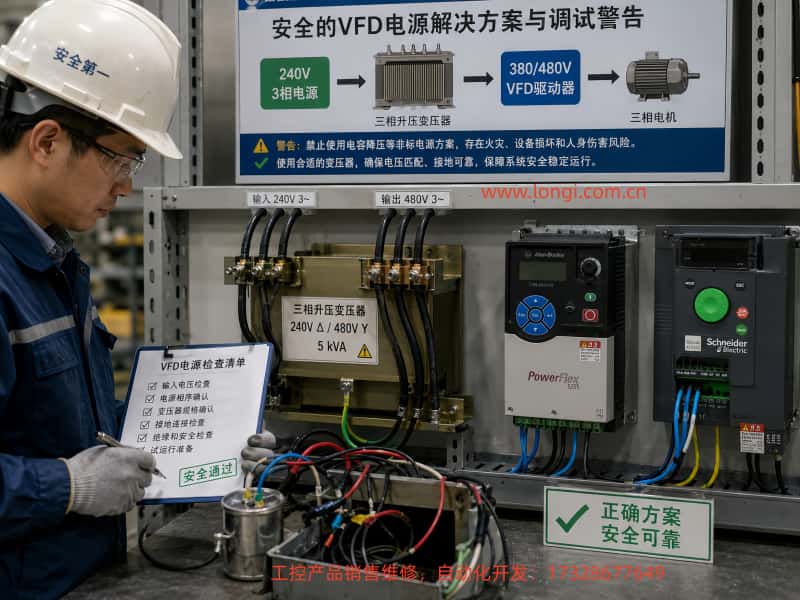

如果現場隻有 240V 三相，而變頻器為 380/400/480V 等級，正確方案應為：

240V 三相電源
        ↓
三相升壓變壓器
        ↓
380/400/480V 三相電源
        ↓
變頻器輸入端

也可以根據負載容量選擇合適的三相自耦變壓器或隔離變壓器，但必須滿足容量、絕緣、接地和保護要求。

如果當前隻是做 PLC、HMI、Modbus 通訊調試，可以先不啟動電機，不接重載，隻進行控製電源和通訊測試。高壓主回路必須在電源條件合格、接地可靠、保護裝置完整的情況下再進行。通訊測試和電機運行測試應分開進行，不要為了驗證程序而冒險使用不穩定電源拖動變頻器。

十四、HMI 畫麵設計應圍繞操作、狀態和報警展開

在這種多變頻器係統中，HMI 不隻是幾個啟動按鈕。一個實用的 HMI 畫麵至少應包含以下內容：

1. 單台變頻器控製區

每台變頻器應有獨立控製區域：

啟動按鈕
停止按鈕
複位按鈕
頻率設定
正反轉選擇
手動/自動選擇

2. 單台變頻器狀態區

每台變頻器應顯示：

通訊正常 / 通訊故障
運行中 / 停止
故障狀態
當前頻率
輸出電流
輸出電壓
故障代碼
R1 硬接點狀態

3. 總覽畫麵

總覽畫麵應快速顯示 5 台變頻器狀態：

VFD1：運行 / 故障 / 通訊異常
VFD2：運行 / 故障 / 通訊異常
VFD3：運行 / 故障 / 通訊異常
VFD4：運行 / 故障 / 通訊異常
VFD5：運行 / 故障 / 通訊異常

4. 報警曆史

係統應記錄：

哪台變頻器故障
故障發生時間
故障複位時間
通訊中斷時間
急停動作時間

如果 HMI 隻做啟動停止按鈕，沒有狀態反饋和報警信息，現場維護人員很難快速判斷問題。

十五、PLC 內部變量規劃示例

為了讓程序結構清晰，可以給每台變頻器統一規劃變量。以第二台 ATV310 為例：

VFD2_Start_HMI
VFD2_Stop_HMI
VFD2_Reset_HMI
VFD2_Speed_Set
VFD2_Run_Cmd
VFD2_Command_Word
VFD2_Frequency_Ref
VFD2_Status_Word
VFD2_Running
VFD2_Fault
VFD2_Comm_Error
VFD2_R1_OK
VFD2_Actual_Freq
VFD2_Actual_Current

PowerFlex 525 可以使用類似命名：

VFD1_Start_HMI
VFD1_Stop_HMI
VFD1_Reset_HMI
VFD1_Speed_Set
VFD1_Run_Cmd
VFD1_Command_Word
VFD1_Frequency_Ref
VFD1_Status_Word
VFD1_Running
VFD1_Fault
VFD1_Comm_Error

變量名盡量保持一致，便於複製程序和 HMI 綁定。不同設備的差異放在功能塊內部解決，而不是讓 HMI 和主程序到處處理品牌差異。

十六、運行命令與安全聯鎖必須分層處理

PLC 程序中應把“操作命令”和“允許條件”分開。HMI 啟動按鈕隻是用戶意圖，不代表設備一定可以啟動。真正啟動前還必須檢查：

急停正常
安全門正常
變頻器無故障
通訊正常
R1 硬接點正常
電機保護正常
工藝條件允許
頻率設定有效
沒有互鎖衝突

因此程序邏輯應分層：

HMI_START → 用戶請求
RUN_PERMISSION → 啟動允許條件
RUN_CMD → PLC 內部運行命令
MODBUS_COMMAND → 寫給變頻器的實際命令

這樣做可以避免 HMI 誤操作直接觸發變頻器運行，也便於故障診斷。例如 HMI 已按啟動，但變頻器不動，HMI 可以顯示“不滿足啟動條件”，並進一步顯示是 R1 異常、通訊異常、急停未複位還是變頻器故障。

十七、停止命令應優先級高於啟動命令

在任何電機控製係統中，停止命令和故障條件都應優先於啟動命令。PLC 程序應遵守以下原則：

停止優先於啟動
故障優先於運行
急停優先於普通停止
通訊異常應禁止繼續啟動

如果 HMI_START 和 HMI_STOP 同時為 1，程序應執行停止。
如果 RUN_CMD 已經保持，但 R1 反饋異常，應立即取消運行命令。
如果 Modbus 通訊中斷，應停止繼續發送運行命令，並在 HMI 上提示通訊故障。

對於 Modbus 控製的變頻器，還要考慮通訊中斷時變頻器自身的反應。有些變頻器可以設置通訊超時動作，例如自由停車、減速停車、保持最後命令或報警停機。工程上通常建議設置為通訊丟失後停機或故障保護，而不是保持最後運行命令。

十八、混合品牌變頻器係統的核心難點

本案例的難點不是單台變頻器，而是混合品牌係統。其核心難點包括：

1. Schneider ATV310 與 Allen-Bradley PowerFlex 525 的寄存器表不同。

2. 不同變頻器的控製字位定義不同。

3. 頻率給定比例可能不同。

4. 狀態字解析方式不同。

5. 故障複位命令不同。

6. 通訊參數設置界麵不同。

7. 有的設備默認端子控製，有的默認麵板控製。

8. 有的設備需要設置通訊超時策略。

9. HMI 希望統一操作，但底層控製不能統一套用。

10. 現場供電條件可能不滿足所有變頻器運行要求。

因此，項目實施時不應隻關注“梯形圖怎麽畫”，而要把係統架構、參數、地址、通訊、供電、安全、調試流程全部納入設計。

十九、推薦的現場實施步驟

對於類似項目，建議按以下順序實施：

第一步：建立設備清單

記錄每台設備：

品牌
型號
功率
輸入電壓
通訊接口
Modbus 地址
通訊參數
命令來源
頻率來源

第二步：確認電源條件

確認現場電源是否滿足：

電壓等級
相數
容量
接地
斷路器
漏電保護
變壓器容量
電機額定參數

如果電源條件不滿足，先解決電源問題，不要強行啟動。

第三步：單台通訊測試

一次隻接一台變頻器，確認 PLC 可以讀寫。

第四步：單台運行測試

低頻、空載或輕載啟動，確認啟停正常。

第五步：狀態讀取測試

讀取運行、停止、故障、電流、頻率等信息。

第六步：R1 硬接點測試

人為製造故障或切換狀態，確認 PLC 輸入變化正確。

第七步：多台並網測試

逐台加入 Modbus 總線，每加一台就測試一次。

第八步：HMI 聯調

綁定 HMI 按鈕、設定值、狀態顯示和報警信息。

第九步：安全聯鎖測試

測試急停、通訊中斷、變頻器故障、斷線、掉電恢複。

第十步：帶負載試運行

在正規三相電源下逐步升速，觀察電流、溫升、機械狀態。

二十、結語

M221 PLC 通過 Modbus RTU 控製多台變頻器，是一種非常實用的工業控製方案。它可以減少硬接線，提高係統集成度，也能讓 HMI 直接顯示變頻器運行狀態、故障信息、電流和頻率。但是，這類係統不能簡單理解為“PLC 發一個啟動命令，變頻器就會轉”。真正可靠的係統設計，必須同時處理通訊架構、從站地址、通訊格式、寄存器差異、控製字邏輯、R1 繼電器反饋、HMI 操作界麵、安全聯鎖和電源條件。

在混合使用 Schneider ATV310、ATV31P 與 Allen-Bradley PowerFlex 525 的係統中，最重要的原則是：架構統一，地址唯一，通訊參數一致，寄存器分別處理，程序模塊化，調試逐台進行。 HMI 隻作為操作界麵，PLC 是唯一 Modbus 主站，變頻器是從站，LU9GC3 隻是 Modbus 串行分配器而不是以太網交換機。PowerFlex 525 的 Modbus 地址應通過 C124 設置，啟動來源、速度來源和通訊格式也要單獨確認；ATV310 和 ATV31P 則應按照 Schneider 對應通訊表和控製模式設置。

同時，現場供電條件不能忽視。如果變頻器要求 380V 或 480V 三相輸入，而現場隻有 240V 三相電源，正確做法是使用合適容量的三相升壓變壓器，而不是用單相高壓加電容去模擬三相電。通訊調試可以先做，但正式運行必須在合格電源、可靠接地和完整保護條件下進行。

對於工程人員而言，最穩妥的調試策略永遠不是“一次把所有東西接上再排故”，而是先調通一台，再複製到多台；先讀狀態，再寫頻率；先低速空載，再帶負載運行；先保證通訊穩定，再完善 HMI 和自動邏輯。隻有這樣，才能把一個看似複雜的多變頻器 Modbus 係統，拆解成可驗證、可維護、可擴展的工業控製工程。
