FANUC α 係列伺服放大器 8-dot、414 軸檢測報警與保險反複熔斷的硬件診斷分析

一、故障背景與問題特征

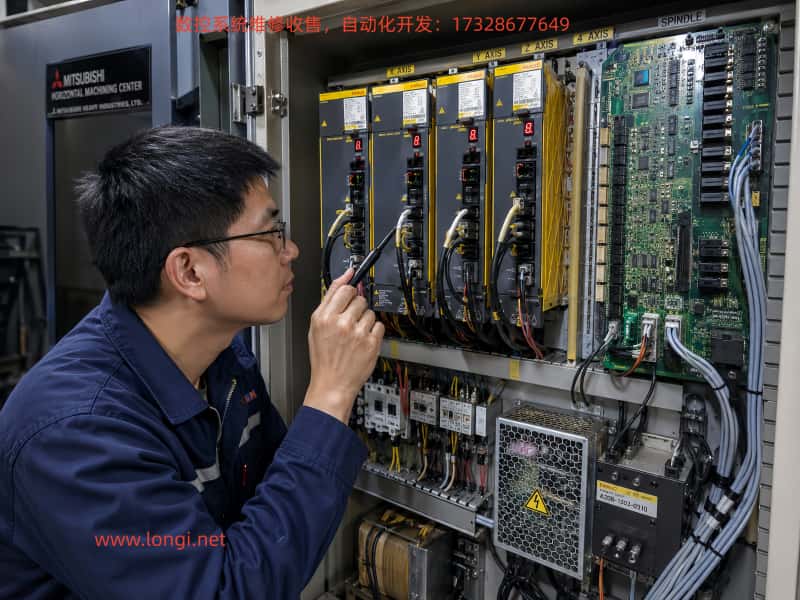

在使用 FANUC 18M 數控係統的臥式加工中心上，伺服係統通常由電源模塊 PSM、伺服放大器 SVM、主軸放大器以及 CNC 側串行伺服接口共同組成。對於老式 FANUC α 係列伺服係統而言，雖然係統穩定性較高，但一旦出現控製卡、電源卡、功率模塊或反饋通信鏈路故障，報警現象往往會相互疊加，導致維修人員難以直接判斷根因。

本文討論的故障集中出現在一台 FANUC 18M 係統配套 Mitsubishi M-H5B 臥式機床上。機床使用 FANUC α 係列伺服放大器，其中 Y 軸伺服放大器型號為 A06B-6079-H106，控製板型號為 A20B-2001-093。故障現象主要包括：

1. Y 軸伺服放大器七段數碼管顯示 8-dot 報警；

2. CNC 畫麵出現 414 SERVO ALARM：axis detect error；

3. B 軸或其他軸出現 351 SPC ALARM：communication；

4. 最初伺服放大器 LED 閃爍，隨後內部保險熔斷，並伴隨燒焦味；

5. 檢查發現控製板上一隻標記為 C4148 的三極管短路；

6. 更換該三極管後，保險短時間不再立即熔斷，但安裝功率卡後再次出現 8-dot，運行數分鍾後保險再次熔斷；

7. B 軸控製卡單獨加 24V 時七段碼能顯示 “-”，但安裝功率卡後 “-” 短暫出現後消失，數碼管完全熄滅；

8. CNC 監控頁麵顯示某些軸無法被檢測到。

這類故障不能簡單歸結為參數丟失、伺服初始化錯誤或編碼器報警。結合燒保險、燒焦味、功率卡接入後異常、控製板關鍵三極管反複損壞、CNC 軸檢測失敗等現象，可以判斷其本質更接近 伺服放大器內部硬件故障，尤其集中在輔助開關電源、功率卡負載、IPM/IGBT 驅動、電流檢測和伺服通信鏈路之間。

二、FANUC α 伺服放大器中 “L axis” 的含義

在診斷 FANUC α 係列伺服放大器報警時，經常會看到報警說明中提到 L axis、M axis、N axis。這幾個名稱容易被誤解為機床實際坐標軸。事實上，它們並不代表機床坐標中的 X、Y、Z、B、C 等軸，而是 FANUC 伺服放大器內部通道的命名方式。

一般來說：

因此，如果一台單軸伺服放大器用於 Y 軸，那麽該放大器內部的 L axis 就等同於該放大器所驅動的 Y 軸。如果報警資料提示 “L axis inverter alarm” 或 “L axis IPM alarm”，並不是說機床上存在一個名為 L 的軸，而是指該伺服放大器的第一個內部伺服通道發生異常。

對於一套常見的布置，例如：

1. 第一台模塊：PSM 電源模塊；

2. 第二台模塊：Y 軸單軸伺服放大器；

3. 第三台模塊：X/Z 雙軸伺服放大器；

4. 第四台模塊：主軸放大器；

如果第二台 Y 軸單軸伺服放大器顯示 8-dot，則這裏的 L axis 實際就是 Y 軸放大器自身的內部 L 通道，也就是機床的 Y 軸。第三台 X/Z 雙軸放大器內部則通常為 L、M 兩個通道，究竟 L 對應 X 還是 Z，需要根據電機動力線、反饋線、CNC 參數和放大器通道連接關係判斷，不能單憑模塊位置下結論。

理解這一點非常重要。否則維修人員容易把 “L axis” 誤判為左側模塊、左側軸或某個不存在的機床坐標，從而把排查方向帶偏。

三、414 報警與 351 報警的關係

FANUC 18M 係統出現 414 SERVO ALARM：axis detect error，通常說明 CNC 檢測到某個伺服軸存在嚴重異常。414 報警並不單指一種具體元件損壞，而是一個綜合性伺服檢測報警。它可能由以下問題觸發：

1. 伺服放大器內部過流；

2. IPM 或 IGBT 模塊異常；

3. 電流檢測電路異常；

4. DC Link 電壓檢測異常；

5. 伺服放大器控製電源異常；

6. 伺服放大器無法正常完成初始化；

7. CNC 與伺服放大器之間的串行通信異常；

8. 編碼器反饋通信異常；

9. 軸參數與實際硬件配置不一致；

10. 某個前級伺服模塊故障影響後級通信鏈路。

而 351 SPC ALARM 通常與串行脈衝編碼器通信有關。常見原因包括編碼器電纜故障、編碼器本體異常、伺服放大器反饋接口異常、CNC 側伺服通信鏈路異常等。

在實際維修中，414 與 351 經常同時出現。此時不能機械地認為編碼器一定壞了。若某台伺服放大器的控製電源不穩定，或其通信鏈路中斷，後級軸可能被 CNC 判定為無法檢測，進而出現 414 軸檢測報警和 351 編碼器通信報警。

尤其在 FANUC α 係列係統中，伺服放大器之間存在串行通信鏈路。若前麵的 Y 軸放大器控製板不穩定，可能影響後麵的 X/Z 雙軸放大器被 CNC 正確識別。因此，當 CNC 畫麵顯示 Z 軸或 B 軸無法檢測時，並不一定代表 Z 軸或 B 軸放大器本體已經損壞。應優先處理已經明確顯示 8-dot、燒保險、燒焦味和控製板元件損壞的故障模塊。

四、Y 軸 8-dot 報警的核心判斷

本案例中，Y 軸伺服放大器顯示 8-dot，並伴隨保險熔斷。根據 FANUC α 係列伺服維修經驗，8-dot 通常指向伺服放大器內部逆變器、IPM、過流檢測或功率驅動相關故障。雖然不同係列和不同版本放大器的報警解釋會有細節差異，但從現象組合上看，8-dot 不應被當成普通通信報警處理。

尤其有以下幾個關鍵事實：

1. 故障初期 LED 閃爍，隨後保險熔斷；

2. 有燒焦味；

3. 控製板上一隻 C4148 三極管短路；

4. 更換 C4148 後，單獨狀態下似乎恢複，但接入功率卡後再次 8-dot；

5. 通電數分鍾後保險再次熔斷；

6. 控製板上開關電源相關波形存在明顯高頻脈衝；

7. 功率卡接入後故障才加重。

這些現象表明，C4148 短路隻是故障表現之一，並不是故障根因。如果 C4148 本身是唯一損壞元件，更換後應能穩定工作，不應在接入功率卡後繼續出現 8-dot 和保險再次熔斷。

更合理的判斷是：
C4148 所在的輔助開關電源或驅動供電回路被後級異常負載拖垮，導致三極管承受過壓、過流或高頻尖峰，最終再次損壞。

因此，真正的故障重點應放在：

1. 功率卡；

2. IPM/IGBT 模塊；

3. 柵極驅動供電；

4. 電流檢測回路；

5. 保護反饋回路；

6. 開關電源後級整流濾波；

7. 穩壓管、鉗位二極管、光耦反饋；

8. 控製卡與功率卡之間的連接接口。

五、C4148、7815F 與 TL1451 電路的作用分析

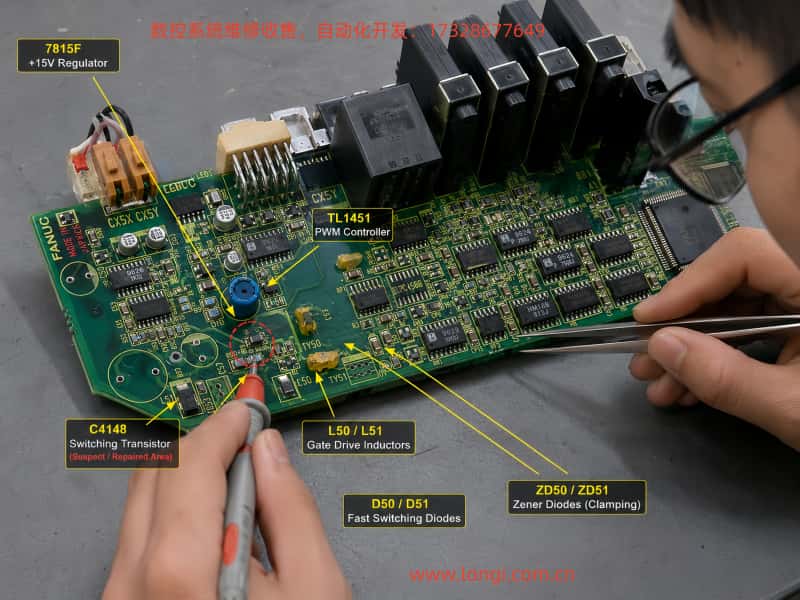

維修過程中，客戶手繪了部分電路圖，圖中可以看到 TL1451、7815F、C4148、TR50、TR52、TR53、L50、L51、ZD50、ZD51、D50、D51、PM50、PM51 等器件。結合示波器波形，可初步判斷該部分並非普通靜態邏輯電路，而是控製板上的一組 DC-DC 輔助開關電源 / 驅動供電電路。

1. TL1451 的角色

TL1451 是一種 PWM 控製器。在伺服放大器控製板中，它常用於產生高頻 PWM 信號，通過三極管驅動級和磁性元件產生不同輔助電源。這些輔助電源可能用於：

1. IPM 或 IGBT 柵極驅動；

2. 電流檢測隔離供電；

3. 保護報警檢測；

4. 功率板反饋；

5. 光耦隔離通信；

6. 模塊內部故障檢測。

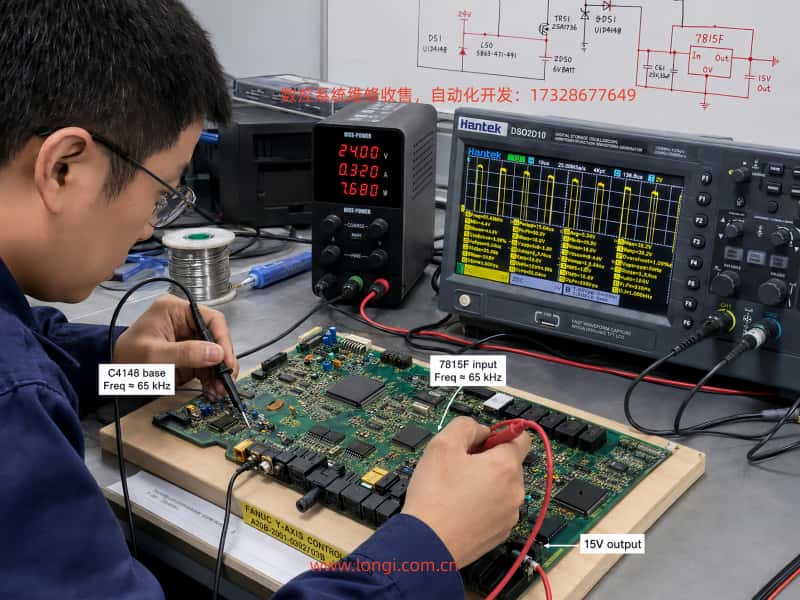

示波器測得 C4148 的 base 和 emitter 均存在約 65kHz 高頻脈衝，這與 TL1451 的 PWM 開關頻率高度一致。說明 TL1451 至少處於振蕩狀態，驅動級正在工作。

但需要注意：
PWM 有波形並不代表電源係統正常。
如果後級整流、濾波、鉗位、光耦反饋或功率卡負載異常，TL1451 仍可能持續輸出 PWM，直到驅動三極管、保險電阻、保險絲或其他器件燒毀。

2. 7815F 的狀態

波形顯示 7815F 輸入約 24V，輸出約 15V，整體比較穩定。這說明在測量瞬間，24V 到 15V 的線性穩壓部分基本工作正常。若 7815F 本體嚴重損壞，通常會表現為：

1. 無 15V 輸出；

2. 輸出明顯低於正常值；

3. 輸出紋波很大；

4. 接負載後迅速掉壓；

5. 穩壓器嚴重發熱。

當前測得 15V 輸出穩定，因此 7815F 暫不應被列為第一懷疑對象。它更像是給 TL1451 或周邊控製電路提供基礎電源的一部分。

3. C4148 的異常意義

從示波器波形看，C4148 的 base 和 emitter 存在高達約 30Vpp 的脈衝。若該器件處於普通三極管低壓開關環境，base-emitter 之間不應長期承受如此大的尖峰應力。正常情況下，三極管 B-E 結正向壓降約 0.6V 至 0.8V，反向耐壓也很有限。

因此，C4148 周邊很可能是浮動開關節點、推挽驅動節點或變壓器初級驅動節點。它的損壞可能來自：

1. 後級短路導致開關電流過大；

2. 磁性元件漏感尖峰過高；

3. 鉗位二極管或穩壓管失效；

4. 驅動級上下管交叉導通；

5. TL1451 占空比失控；

6. 光耦反饋失效；

7. 功率卡側輔助電源被拉低；

8. IPM 驅動供電短路。

這也解釋了為什麽更換 C4148 後故障並沒有真正消失。

六、功率卡接入後故障加重的原因

一個重要現象是：控製板單獨加電時，某些電壓和波形看起來可以建立；但一旦安裝功率卡，Y 軸放大器顯示 8-dot，隨後保險又會熔斷。B 軸控製卡也有類似現象：單獨給 24V 時顯示 “-”，裝上功率卡後顯示短暫出現後消失。

這類現象通常說明：

功率卡或其連接的某一路負載把控製板上的輔助電源拉垮。

可能位置包括：

1. 功率卡上的 IPM/IGBT 驅動電路短路；

2. 驅動電源整流二極管擊穿；

3. 小電解電容或鉭電容漏電；

4. 光耦或隔離放大器短路；

5. 電流檢測電路異常；

6. IPM 報警反饋端異常；

7. 功率模塊內部輔助端對地漏電；

8. 控製板到功率板的排針汙染、燒蝕或彎針短路；

9. 功率卡上某一路 15V、5V、24V 或隔離電源對地阻值過低。

功率卡接入後才出現嚴重故障，這一點非常關鍵。它說明維修不能停留在控製板小元件層麵。若隻是反複更換 C4148、保險絲或局部電阻，而不測功率卡負載，故障會反複出現，甚至擴大損壞範圍。

七、保險熔斷不應簡單加粗替代

客戶曾提到把保險更換為 “0.12 dia × 2 strands” 後，保險不再立即熔斷，但仍然出現 8-dot 報警。這個操作在維修中很常見，但風險很高。

保險絲或保險電阻的作用不是單純保證機器能通電，而是在後級短路時限製故障能量。如果隨意加粗保險，可能導致：

1. 小故障擴大為大麵積燒板；

2. 開關三極管進一步擊穿；

3. PCB 銅箔燒斷；

4. 功率模塊受二次衝擊；

5. 控製板 CPU、通訊接口或 CNC 側接口被拖壞；

6. 後級短路點被燒焦後更難定位。

因此，保險反複熔斷時，不應首先考慮加粗保險，而應先用限流電源、阻值測量、二極管檔和熱成像等方式找出過流支路。隻有確認故障排除後，才能恢複原規格保險。

八、正確的診斷步驟

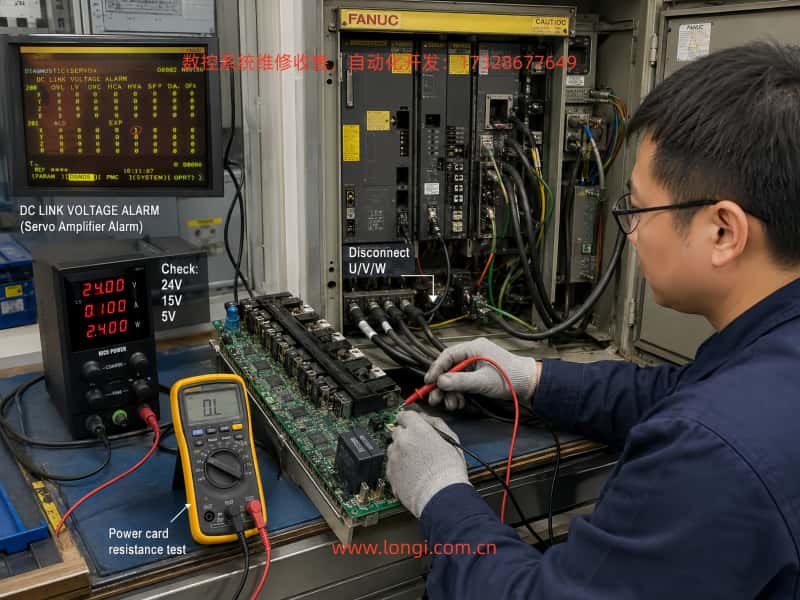

1. 斷開電機 U/V/W，隔離電機與放大器

首先應把 Y 軸和 B 軸電機動力線從伺服放大器上斷開，包括 U、V、W 三相輸出。這樣做的目的是區分故障來自放大器內部，還是來自電機、電纜或機械負載。

判斷邏輯如下：

電機動力線未斷開前，不建議反複給放大器上電。

2. 測電機和電纜絕緣

對電機動力線進行絕緣測試，重點測量：

1. U 對 PE；

2. V 對 PE；

3. W 對 PE；

4. U-V；

5. V-W；

6. W-U。

如果三相對地絕緣明顯偏低，或三相之間阻值不平衡，說明電機或電纜可能存在絕緣擊穿。需要注意的是，編碼器線、反饋線和通信線絕不能用高壓兆歐表測試，否則可能損壞編碼器和 CNC 反饋接口。

3. 測功率模塊或 IPM

斷電並充分放電後，使用萬用表二極管檔或電阻檔檢查：

1. P-N 直流母線是否短路；

2. P-U、P-V、P-W；

3. N-U、N-V、N-W；

4. U/V/W 三相之間；

5. U/V/W 對 PE；

6. 製動回路相關端子是否異常。

若某一相讀數明顯不同，或 P/N 到 U/V/W 出現近似短路，則 IPM/IGBT 模塊損壞概率很高。此時繼續通電隻會導致保險、驅動級和控製板進一步損壞。

4. 測控製板低壓電源

控製板應重點測量以下電源：

1. 24V 輸入；

2. 15V 穩壓輸出；

3. 5V 邏輯電源；

4. TL1451 Vcc；

5. TL1451 REF；

6. C4148 collector/base/emitter；

7. ZD50/ZD51 兩端；

8. 功率卡接口上的各路輔助電源。

測量時應分別記錄：

• 不接功率卡時的電壓；

• 接功率卡瞬間的電壓；

• 出現 8-dot 時的電壓；

• 保險熔斷前電壓是否緩慢下降；

• 哪一路電源紋波或電流明顯增加。

如果接功率卡後 15V 或 5V 立即下跌，說明功率卡或其負載短路。若 24V 電流逐步上升並伴隨器件發熱，可能存在熱擊穿或漏電型故障。

5. 測功率卡接口阻值

在不上電狀態下，拆下功率卡，測功率卡連接器上各路電源對 0V 的阻值：

1. 24V 對 0V；

2. 15V 對 0V；

3. 5V 對 0V；

4. 驅動輔助電源對對應參考地；

5. IPM alarm 線對 0V；

6. 電流檢測反饋線對 0V；

7. 光耦供電線對 0V。

若某一路隻有幾歐或幾十歐，需要沿該支路查找短路器件。常見短路件包括貼片鉭電容、小電解電容、穩壓管、整流二極管、驅動 IC、光耦、IPM 內部輔助端等。

6. 使用限流電源注入法定位短路

反複用機器電源試機是危險的。更安全的方法是用可調限流電源給可疑支路單獨注入電壓。

例如：

注入後觀察哪顆器件發熱，可借助手感、酒精揮發法、熱像儀或紅外測溫。若某個穩壓管、貼片電容、驅動芯片或光耦迅速升溫，基本可以定位短路點。

7. 檢查 C4148 再次損壞後的短路方式

再次損壞的 C4148 不應簡單丟棄，應拆下測量其失效模式：

若每次損壞方式相同，可以反推故障方向。例如 C-E 反複短路，重點查開關主電流路徑；B-E 反複短路，則重點查基極驅動、鉗位和反向保護。

九、B 軸現象的獨立分析

B 軸控製卡單獨加 24V 時七段碼顯示 “-”，安裝功率卡後 “-” 短暫出現後消失。這與 Y 軸的 8-dot 有所不同，但本質仍然指向硬件供電問題。

單獨加 24V 能顯示 “-”，說明控製卡低壓邏輯部分至少可以啟動。但接上功率卡後立即熄滅，說明功率卡接入後某一路電源被拉低，可能是：

1. 功率卡短路；

2. 控製卡與功率卡排針短路；

3. 功率卡上的 5V/15V/24V 負載異常；

4. 驅動電源或隔離電源短路；

5. IPM 或驅動 IC 內部短路；

6. 反饋線異常導致控製卡進入保護。

因此，B 軸也不應優先懷疑參數或 CNC 主板。正確做法是把 B 軸功率卡拆下，按電源支路逐一測阻值，並與正常軸卡進行對比。如果條件允許，也可以用同型號正常控製卡或功率卡交叉驗證，但交叉前必須確認沒有硬短路，否則會把正常板燒壞。

十、軸無法檢測的連鎖效應

在 FANUC 18M 係統中，CNC 與伺服放大器之間的通信鏈路存在一定順序。若前級伺服模塊控製電源異常，或其通信接口異常，後級模塊可能無法被係統正常檢測。因此，維修時應避免看到 Z 軸 detect error 就立即拆 Z 軸放大器。

在本案例中，Y 軸模塊已經明確存在：

1. 8-dot；

2. 保險熔斷；

3. 燒焦味；

4. C4148 短路；

5. 功率卡接入後故障複發。

因此，Y 軸應作為第一優先級處理。隻有在 Y 軸故障被隔離後，再看 X/Z 或 B 軸是否仍報 detect error。如果隔離 Y 軸後後級軸恢複通信，則說明之前的 Z/B 報警隻是連鎖結果。若隔離後仍然報錯，再分別檢查對應軸的反饋線、編碼器、放大器和 CNC 參數。

十一、維修策略與風險控製

對於這種 FANUC α 係列伺服放大器，維修應遵循“先隔離，後通電；先測短路，後測波形；先低壓限流，後整機試機”的原則。

不建議的做法

1. 反複直接上機通電；

2. 隨意加粗保險絲；

3. 隻更換 C4148 後繼續試機；

4. 未斷開電機就判斷放大器；

5. 未測功率卡阻值就接回控製卡；

6. 用高壓兆歐表測編碼器線；

7. 隨意交換正常功率卡和故障控製卡；

8. 忽略燒焦味和保險熔斷，把問題當參數故障處理。

推薦的做法

1. 拆下故障模塊，做台架限流測試；

2. 恢複原規格保險，不隨意加粗；

3. 對控製卡、功率卡、IPM 分區測量；

4. 對比正常軸卡阻值；

5. 測量 TL1451 周邊電壓和 PWM 波形；

6. 測量功率卡接口各路電源對地阻值；

7. 找到後級短路後再更換 C4148；

8. 修複後先空載測試，再接電機；

9. 最後再進行 CNC 軸檢測和伺服初始化確認。

十二、綜合結論

本案例的故障不是單純的 CNC 參數問題，也不是普通編碼器通信問題，而是 FANUC α 係列伺服放大器內部硬件故障引起的一組連鎖報警。

Y 軸 A06B-6079-H106 伺服放大器顯示 8-dot，並且伴隨保險熔斷、燒焦味、C4148 短路、功率卡接入後故障複發，說明故障重點應放在 功率卡、IPM/IGBT 驅動、輔助開關電源、電流檢測和保護反饋回路。C4148 隻是受損元件之一，不能把它當作唯一根因。

手繪電路和波形進一步證明，C4148 所在電路屬於 TL1451 控製的高頻輔助開關電源或驅動供電部分。7815F 輸入 24V、輸出 15V 基本穩定，說明線性穩壓部分暫時不是首要故障點。真正需要重點排查的是 TL1451 輸出後的驅動級、磁性元件、整流濾波、鉗位保護、光耦反饋以及通往功率卡的負載支路。

B 軸控製卡單獨加電能顯示 “-”，接功率卡後熄滅，說明功率卡或其接口負載可能把低壓電源拉垮。B 軸同樣應從硬件短路和輔助電源負載方向排查，而不是先處理參數。

對於 CNC 畫麵上的 414 和 351 報警，應結合伺服模塊實際狀態理解。若某台前級伺服放大器控製電源或通信鏈路異常，可能導致後級軸無法被 CNC 檢測，從而出現多個軸的 detect error 或 serial communication alarm。因此，應優先修複已明確硬件損壞的 Y 軸放大器，再判斷其他軸是否真正存在獨立故障。

最終維修方向可以概括為：

先斷開電機和功率卡，確認控製板低壓電源；再測功率卡接口阻值和 IPM 六橋臂；用限流電源定位短路支路；修複輔助開關電源及後級負載後，再恢複原規格保險並進行空載測試；確認 8-dot 消失後，最後接回電機並檢查 CNC 414/351 報警是否解除。

隻有按這種分層、限流、隔離的方式診斷，才能避免反複燒保險、反複損壞 C4148，甚至擴大到 CNC 伺服接口或正常軸放大器。對於 FANUC α 係列老設備而言，這種維修思路比單純更換小元件或盲目交換模塊更安全，也更接近故障根因。
