Particle Metrix ZetaView NTA 粒度分析儀開機自檢失敗與 Stepper Drives Timeout 故障診斷維修分析
一、故障現象概述
Particle Metrix ZetaView 是一類用於納米顆粒跟蹤分析的 NTA 儀器，常用於外泌體、病毒顆粒、脂質體、納米材料、蛋白聚集體、膠體顆粒等樣品的粒徑、濃度和運動軌跡分析。該類儀器雖然外觀看起來像一台普通的台式分析設備，但內部實際上集成了激光照明係統、顯微成像係統、樣品池定位機構、溫控/泵液係統、相機采集係統、運動控製係統以及專用分析軟件。

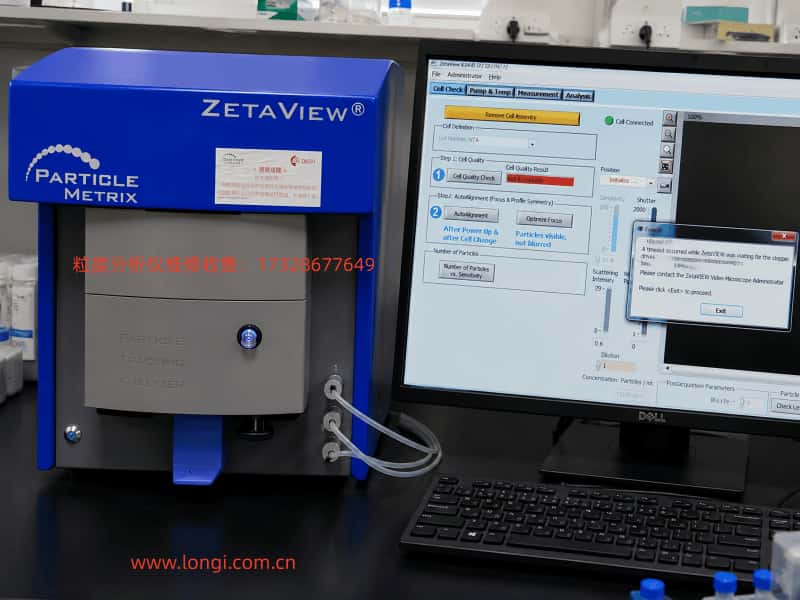

在實際維修中，有一種故障比較典型：儀器開機後，ZetaVIEW 軟件無法正常進入測量界麵，Cell Check 或初始化階段報錯，無法完成自檢。軟件彈出錯誤窗口，提示：
A timeout occurred while ZetaVIEW was waiting for the stepper drives to stop.
ZetaVIEW will be stopped without saving the configuration file.
Please contact the ZetaVIEW Video Microscope Administrator.
從字麵意思看，軟件在等待內部步進電機驅動停止時發生超時，係統無法確認運動機構已經正常完成初始化，因此終止軟件運行。這個故障的本質並不是“電腦軟件打不開”，而是儀器內部某一路運動控製係統沒有按預期完成動作或沒有返回正確狀態，導致上位機軟件無法繼續執行後續檢測流程。
對於維修人員來說，這類故障不能簡單理解為重裝軟件、換電腦、清理係統緩存就能解決。它通常涉及以下幾個核心方向：
樣品池組件安裝或拆卸狀態異常；
內部運動平台、導軌、絲杆、滑塊卡滯；
步進電機或步進電機驅動板異常；
原點傳感器、限位開關或位置檢測信號異常；
運動控製板與上位機通信異常；
儀器內部供電電壓異常；
液體汙染、樣品結晶、腐蝕導致機械或電子部分失效。
因此，遇到 ZetaView NTA 開機自檢失敗，尤其是出現 stepper drives timeout 這類錯誤時，必須按照“軟件提示—動作觀察—機械檢查—傳感器檢測—電源檢測—板卡判斷”的順序逐步排查。
二、ZetaView NTA 儀器的基本工作結構
要正確分析故障，首先要理解這類儀器的基本結構。ZetaView NTA 並不是單純的光學顯微鏡，也不是普通的粒度儀。它的測量原理依賴於納米顆粒在液體中的布朗運動，通過激光照射樣品池內的顆粒，再利用顯微成像係統捕捉顆粒運動軌跡，軟件根據顆粒運動速度反推出粒徑分布，並結合視野內顆粒數量估算濃度。
為了實現這個過程，儀器內部通常包含以下係統。
1. 光學照明係統
NTA 需要穩定的激光光源照射樣品。激光通過特定角度進入樣品池，使納米顆粒產生散射光。相機捕捉這些散射點，軟件才能進行粒子識別和軌跡分析。
如果光源異常，通常會表現為圖像暗、無顆粒、散射強度異常、背景噪聲大等問題。但光源異常一般不會直接造成 stepper drives timeout，除非儀器在自檢階段同時檢測多個模塊並聯動報錯。
2. 顯微成像係統
儀器內部有顯微物鏡、相機、焦距調整機構和成像通道。軟件界麵中的 Auto Alignment、Optimize Focus、Particles visible not blurred 等提示，說明儀器需要對焦、調節圖像質量並確認顆粒成像狀態。
如果成像係統異常，常見問題是圖像黑屏、模糊、顆粒不可見、亮斑過多、背景汙染。但本案例截圖中的錯誤重點是步進驅動停止超時，說明故障更偏向運動控製，而不是單純成像問題。
3. 樣品池與流路係統
ZetaView 的樣品通常經過樣品池進行檢測，儀器前部或側麵有管路接口，用於樣品進出、衝洗和液體循環。樣品池位置必須正確，密封必須可靠，流路不能有氣泡、沉澱、結晶或堵塞。
截圖中軟件界麵出現 Remove Cell Assembly 和 Cell Connected，說明軟件正在執行與樣品池狀態相關的初始化步驟。若樣品池組件沒有安裝到位、拆卸狀態不正確、被汙染物卡住，可能影響運動平台定位或傳感器判斷。
4. 運動控製係統
這是本次故障最關鍵的部分。ZetaView 內部的樣品池定位、焦距調整、光學組件移動或檢測位切換，往往依賴步進電機、導軌、絲杆、滑塊、聯軸器和限位/原點傳感器。
軟件啟動後會控製內部步進電機執行初始化動作，例如：
如果某一路運動軸沒有按時停止，或者電機實際已經停止但控製板沒有收到停止/到位信號，軟件就可能報 stepper drives timeout。
三、錯誤信息的技術含義
軟件提示 waiting for the stepper drives to stop，這句話很關鍵。它不是說“找不到儀器”，也不是說“相機無圖像”，而是說軟件已經向運動控製係統發出了指令，並且正在等待步進驅動器進入停止狀態。
這說明至少有三種可能：
第一，軟件已經和儀器建立了某種通信關係。否則不會進入等待步進驅動停止的邏輯。
第二，儀器內部的運動控製流程已經被觸發。也就是說，控製係統認為需要執行某個電機動作，比如回零、定位、調焦或釋放樣品池結構。
第三，軟件等待超時，說明運動控製閉環中的某個條件沒有滿足。這個條件可能是電機停止信號，也可能是軸狀態、原點信號、限位信號、驅動器完成信號或控製板內部狀態位。
因此，該故障可以概括為：
ZetaView 軟件啟動自檢過程中，內部步進電機運動控製流程無法正常結束，導致上位機軟件等待超時並強製退出。
這類故障最怕維修人員一開始就把方向帶偏。如果隻反複重裝軟件、換係統、清理電腦，很可能浪費大量時間。電腦端可以檢查，但不應該作為唯一重點。真正的排查核心應放在儀器內部運動機構和運動控製鏈路上。
四、常見故障原因分析
1. 樣品池組件沒有正確安裝或沒有正確拆除
截圖界麵上出現 Remove Cell Assembly，說明軟件要求取下樣品池組件或檢測到當前狀態不符合初始化要求。如果樣品池組件沒有完全插入、卡扣沒有到位，或者儀器要求拆除時沒有拆除，可能導致內部機構不能正常移動。
此類故障常見於以下場景：
操作人員更換樣品池後沒有安裝到位；
樣品池座內殘留液體或結晶；
樣品池組件變形；
密封圈脫落或錯位；
樣品池壓住內部定位件；
取放樣品池時用力過大導致機械座偏移；
傳感器檢測不到樣品池狀態。
排查時應先關機，取下樣品池組件，檢查插槽、定位麵、密封圈和接觸位置是否幹淨。必要時用無塵布和合適的清潔液清理殘留物，嚴禁粗暴刮擦光學窗口或樣品池表麵。
如果拆下樣品池後軟件可以繼續初始化，則故障重點應放在樣品池組件、樣品池座、樣品池檢測傳感器和安裝狀態上。
2. 運動機構卡滯
步進電機係統最常見的故障之一就是機械卡滯。NTA 儀器長期接觸液體樣品，如果樣品泄漏、揮發、結晶或汙染進入機械區域，導軌、滑塊、絲杆、彈簧機構和定位組件都可能出現阻力增大。
典型表現包括：
運動機構卡滯不一定是嚴重機械損壞，有時隻是導軌幹澀、滑塊汙染、樣品殘留結晶、異物卡住或者某個固定螺絲鬆動造成偏磨。維修時要先觀察機構是否有明顯變形、錯位、液體痕跡、鹽漬、白色結晶或腐蝕點。
對於精密光學儀器，機械部分不能隨意大力拉拽，更不能亂加普通潤滑油。普通油脂可能揮發汙染光學係統，也可能吸附灰塵。應優先清潔、複位和確認運動軌跡，再根據材料和機構類型選擇合適的精密潤滑方式。
3. 步進電機本體異常
步進電機本身也可能損壞，但在實際維修中，電機本體損壞的比例通常低於機械卡滯、驅動板故障和接插件問題。步進電機異常可能表現為：
檢測步進電機時，可以先斷電測量線圈電阻。一般兩相步進電機會有兩組線圈，每組電阻應相對穩定。如果某一組開路或阻值明顯異常，就要懷疑電機或線束。若電機線圈正常，但上電時電機沒有保持力，可能是驅動板沒有供電或驅動未使能。
需要注意的是，步進電機不能簡單用普通直流電源隨意通電測試，否則可能損壞線圈或驅動控製係統。應在斷開驅動板後，使用合適的方法判斷線圈狀態。
4. 步進電機驅動板故障
軟件提示 stepper drives timeout，驅動板是重點懷疑對象之一。步進驅動板負責把控製板的脈衝方向信號轉換成電機電流。如果驅動芯片損壞、電流檢測異常、使能信號異常或供電不穩定，電機就可能不能正確動作。
常見原因包括：
驅動芯片過熱損壞；
電機短路拖壞驅動芯片；
液體進入導致板卡腐蝕；
接插件氧化；
驅動板供電保險或保護元件損壞；
24V 電源到驅動板之間斷路；
控製信號正常但功率輸出異常；
驅動板自保護後無法恢複。
判斷驅動板故障時，可以觀察開機時電機是否有保持力。如果沒有保持力，應檢查驅動板供電和使能信號。如果有保持力但不轉，應檢查脈衝信號、方向信號和機械負載。如果電機抖動嚴重，應檢查線圈連接、驅動輸出和電機線序。
板卡維修時，不能隻看某個芯片是否發熱。應結合供電、信號輸入、輸出波形、限流電阻、驅動保護腳狀態和電機負載綜合判斷。
5. 原點傳感器或限位開關異常
自檢階段的運動軸通常要完成回原點。回原點的邏輯是電機移動到某一端，傳感器檢測到原點位置，控製板確認該軸坐標，然後停止電機。若原點信號不出現，電機會一直運行或等待，最後軟件報超時。
原點傳感器異常是 stepper timeout 中非常典型的原因。可能情況包括：
檢測時應找出每個運動軸的原點傳感器或限位開關。常見形式有 U 型槽光電開關、反射式光電傳感器、霍爾開關、微動開關等。維修人員可在斷電狀態下手動觀察擋片是否能進入傳感器區域，在通電狀態下測量傳感器輸出是否隨擋片位置變化。
如果傳感器輸出一直高電平或一直低電平，軟件就無法判斷軸位置。此時即使電機、導軌和驅動板都正常，也會出現初始化失敗。
6. 內部電源異常
步進驅動係統對電源穩定性要求較高。儀器內部一般至少有邏輯電源和電機驅動電源。邏輯部分可能使用 5V 或 3.3V，電機驅動部分可能使用 12V、24V 或其他電壓。電源異常可能導致電機動作不穩定、驅動板複位、控製板狀態丟失或傳感器誤判。
典型表現有：
維修時應重點測量 24V、12V、5V 等電源電壓，尤其要測電機動作瞬間的電壓。如果空載 24V 正常，一啟動電機就跌到很低，說明電源帶載能力不足或驅動板/電機存在過流問題。
電源故障不能隻看萬用表靜態電壓。對於老化電源，紋波可能很大，萬用表顯示仍然接近正常，但控製板已經受到幹擾。必要時應使用示波器觀察電源紋波和瞬態掉壓。
7. 通信異常或軟件配置異常
雖然本案例更偏向儀器內部運動控製故障，但電腦與儀器通信異常也不能完全排除。ZetaView 軟件需要與儀器控製板、相機、泵、溫控和運動係統通信。如果驅動程序不匹配、通信線異常、USB 接觸不良、軟件版本與儀器配置不匹配，也可能導致初始化流程中斷。
但要注意區分：如果完全通信失敗，軟件通常會提示找不到設備、連接失敗、相機未連接或控製器不可用。而本案例截圖中軟件已經進入 Cell Check 界麵，並顯示 Cell Connected，同時報錯內容明確指向 stepper drives，所以通信異常隻能作為輔助排查項，而不是第一嫌疑。
電腦端可做以下基礎檢查：
如果這些處理後故障無變化，基本應轉向儀器硬件排查。
五、標準排查流程
第一步：記錄完整報錯和啟動過程
維修前應先記錄以下信息：
這些信息能幫助判斷是機械故障、軟件配置問題還是供電/板卡問題。
第二步：執行最小化啟動測試
將儀器恢複到最簡單狀態：
關閉軟件；
關閉儀器電源；
拆下樣品池組件；
檢查外部管路是否拉扯儀器接口；
斷開不必要的外設；
重新上電；
啟動 ZetaVIEW 軟件；
觀察是否仍然報 stepper timeout。
如果拆下樣品池後故障變化明顯，說明樣品池組件或其檢測機構相關。如果仍然完全相同，繼續向內部運動軸、傳感器和電源排查。
第三步：聽聲音判斷運動狀態
通過聲音可以快速判斷方向：
完全無聲：驅動板無動作、無供電、控製信號未發出；
輕微嗡嗡但不動：電機通電但機構卡住或驅動不足；
連續噠噠撞擊：原點未識別或機構頂死；
動一下就停：可能某軸反饋異常；
反複動作再報錯：可能回零失敗或停止狀態無法確認；
有明顯摩擦聲：機械導軌、滑塊或絲杆問題。
這種聲音判斷雖然不是精密檢測，但對維修定位很有價值。
第四步：檢查機械機構
斷電後打開外殼，觀察運動機構。重點看：
導軌是否髒汙；
絲杆是否彎曲；
滑塊是否卡滯；
皮帶是否脫落或鬆弛；
聯軸器是否鬆動；
電機軸是否被卡；
樣品池座是否變形；
有無液體滲漏痕跡；
有無白色結晶或腐蝕；
有無線束纏繞運動部件。
檢查時不要強行推動精密光學組件。若需要移動，應確認機構結構和限位方向，輕微測試阻力即可。發現汙染物時，應先拍照記錄，再清潔處理。
第五步：檢查傳感器和限位信號
找到原點傳感器後，應檢測其供電和輸出。假設是三線式光電傳感器，通常有電源、地和輸出三根線。可以測量：
如果是微動開關，則可斷電測量通斷狀態是否隨按壓變化。如果傳感器本身動作正常，但控製板端讀不到信號，則要檢查線束或控製板輸入電路。
第六步：檢查電機和驅動板
對步進電機，可先斷電測量線圈電阻。若兩相阻值差異很大或某相開路，說明電機或線束異常。若電機正常，再檢查驅動板：
驅動板供電是否到位；
使能信號是否正常；
電機動作時驅動芯片是否異常發熱；
電機輸出端是否有脈衝電流；
控製板是否發出 STEP/DIR 信號；
是否有燒焦、腐蝕、虛焊、保險損壞。
如果有兩路相同驅動軸，可以在確認安全的前提下比較不同軸的電壓和信號狀態。不要隨意互換電機插頭，除非非常確認線序一致和不會造成碰撞。
第七步：測量內部電源
使用萬用表測量主要電源輸出。建議不僅測靜態電壓，還要在軟件啟動、運動軸動作時觀察電壓變化。
重點檢查：
24V 驅動電源；
12V 輔助電源；
5V 邏輯電源；
控製板穩壓輸出；
電源板輸入端；
驅動板附近保險或保護器件。
如果有條件，用示波器觀察 5V 和 24V 紋波。老化電源、電容失效、接觸不良都可能導致自檢階段偶發失敗。
六、維修處理方法
1. 樣品池和安裝機構處理
如果故障由樣品池組件引起，維修重點是清潔、複位和確認檢測信號。處理內容包括：
處理後應反複插拔樣品池並觀察軟件狀態變化，確認不是偶發接觸問題。
2. 運動機構恢複
對於輕微卡滯，可進行清潔、複位、調整導軌間隙和適當潤滑。對於嚴重卡滯，需要拆解相關運動組件，檢查滑塊、絲杆、軸承和聯軸器。
如果機構長期被液體汙染，必須確認腐蝕程度。若腐蝕已經影響導軌或軸承精度，即使短期恢複動作，也可能影響後續測量重複性。NTA 儀器對光學定位和焦距穩定性要求較高，機械處理後應做完整校準。
3. 傳感器修複或更換
原點傳感器故障可通過清潔、調整擋片、更換傳感器或修複線束解決。更換傳感器時要注意：
工作電壓一致；
輸出類型一致；
安裝位置精度；
擋片觸發距離；
信號極性；
線序對應關係。
更換後必須驗證回零動作是否可靠，不能隻看一次開機能通過。應多次冷啟動、熱啟動測試。
4. 驅動板維修
驅動板故障需要根據實際板卡結構維修。常見處理包括：
如果驅動芯片更換後仍然燒毀，應檢查電機和線束是否短路，不能隻換板卡。
5. 電源板維修
電源異常可通過更換老化電容、修複電源模塊、更換電源板或修複接插件解決。對於精密儀器，電源維修後應關注紋波和負載穩定性。僅僅恢複電壓數值不代表電源完全可靠。
6. 軟件和電腦端恢複
硬件修複後，應確認軟件配置文件沒有損壞。如果之前軟件異常退出，有可能配置文件沒有保存或狀態文件異常。可檢查：
但軟件配置恢複應放在硬件動作正常之後進行，否則隻是重複報錯。
七、故障判斷中的幾個關鍵區別
1. 軟件打不開與自檢失敗不是一回事
如果軟件雙擊後完全不啟動，可能是電腦係統、軟件安裝、授權、運行庫或權限問題。
如果軟件啟動後進入 Cell Check 並報 stepper timeout，則重點是儀器內部運動控製。
本案例屬於後者。
2. Cell Connected 不代表整機正常
界麵顯示 Cell Connected，隻說明某個樣品池或連接狀態被識別，不代表運動軸、相機、激光器、泵和溫控全部正常。維修時不能因為有綠色連接狀態就排除硬件故障。
3. 電機有聲音不代表電機正常
步進電機有嗡嗡聲，可能隻是線圈通電產生保持力，並不代表它能正常轉動。電機抖動、失步、卡死、相序錯誤、驅動電流不足，都可能表現為有聲音但動作失敗。
4. 機械不卡不代表傳感器正常
有些故障中，機構移動非常順暢，但原點傳感器沒有輸出變化，軟件仍然會認為軸沒有到位。因此必須同時檢查機械動作和傳感器反饋。
5. 靜態電壓正常不代表電源正常
電機不動作時 24V 可能正常，一動作就掉壓；5V 邏輯電源用萬用表看似正常，但紋波過大仍可導致控製板異常。對精密儀器來說，動態測試比靜態讀數更重要。
八、維修後的驗證項目
ZetaView NTA 儀器維修完成後，不能隻看軟件能打開。至少應完成以下驗證：
1. 多次開機自檢
連續冷啟動和熱啟動，確認不再出現 stepper drives timeout。建議至少測試 5 次以上，觀察每次啟動動作是否一致。
2. Cell Quality Check
檢查樣品池質量檢測是否通過。若 Cell Quality 仍為 Not Acceptable，需要進一步檢查樣品池汙染、光學窗口、氣泡、液體狀態和成像質量。
3. Auto Alignment
執行 Auto Alignment，觀察是否能完成焦點和輪廓對稱調整。如果 Auto Alignment 失敗，可能還存在光學位置、焦距機構或圖像係統問題。
4. Optimize Focus
確認顆粒圖像清晰、不模糊。若焦點無法優化，需檢查焦距運動機構、物鏡、樣品池位置和相機圖像。
5. 標準樣品測試
使用合適的標準顆粒進行測試，觀察粒徑分布、濃度範圍、顆粒軌跡和重複性。維修後的儀器必須通過標準樣品驗證，才能確認功能恢複。
6. 泵和流路測試
檢查進樣、排液、衝洗是否正常。若泵液不穩定、氣泡多或管路堵塞，會影響測量結果，雖然未必導致 stepper timeout。
7. 長時間穩定性測試
讓儀器運行一段時間，觀察是否出現溫升、通信中斷、圖像丟失、運動異常或再次報錯。對曾經發生電源和板卡問題的儀器，穩定性測試尤其重要。
九、對維修報價和風險評估的建議
這類儀器屬於精密實驗室設備，維修報價不能簡單按“軟件故障”低價處理。因為實際原因可能從簡單清潔到控製板損壞都有可能。建議按故障層級報價。
輕微故障
故障範圍：樣品池安裝不良、汙染、輕微卡滯、傳感器髒汙。
處理內容：清潔、複位、調整、基礎自檢。
維修風險：較低。
報價區間可相對較低。
中等故障
故障範圍：限位傳感器異常、線束斷裂、接插件氧化、電源輕微異常、運動機構局部修複。
處理內容：拆機檢測、更換傳感器、修複線束、校準運動機構。
維修風險：中等。
較重故障
故障範圍：步進驅動板損壞、電源板故障、運動控製板局部損壞。
處理內容：板卡維修、芯片級維修、電源修複、信號檢測。
維修風險：較高，需要具備電子維修能力和儀器調試能力。
嚴重故障
故障範圍：主控板損壞、專用運動控製模塊損壞、光學/機械結構嚴重腐蝕、關鍵配件缺失。
處理內容：更換板卡或尋找拆機件，重新校準。
維修風險：高，成本和周期不確定。
報價時應明確說明：最終費用需以拆機檢測結果為準。因為同樣的 stepper drives timeout 提示，可能是一個髒汙傳感器引起，也可能是運動控製板故障引起。
十、預防措施
為了減少 ZetaView NTA 儀器出現自檢失敗和運動係統故障，日常使用中應注意以下事項。
1. 避免樣品泄漏和結晶
NTA 樣品通常含有緩衝液、鹽溶液、蛋白、細胞外囊泡或納米顆粒懸液。測試後若不及時衝洗，殘留液體蒸發後容易形成結晶，進入樣品池座和運動機構後會造成卡滯。
2. 定期清潔樣品池和流路
每次測試後應按規範清洗流路和樣品池，避免顆粒殘留、氣泡、沉澱和生物汙染。尤其是高濃度樣品、黏性樣品和含鹽樣品，更需要徹底清洗。
3. 不要強行插拔樣品池組件
樣品池組件應按正確方向和力度安裝。強行插拔可能導致定位座變形、傳感器偏移或內部機構受力。
4. 長時間不用也要定期通電
長期閑置會導致泵管老化、導軌幹澀、連接器氧化和電源電容老化。建議定期通電自檢，保持儀器狀態。
5. 搬運後必須重新檢查
儀器搬運或運輸後，內部光學組件和運動平台可能發生輕微偏移。重新使用前應檢查樣品池安裝、管路連接、軟件識別和自檢狀態。
6. 異常聲音應及時處理
如果儀器開機時出現異常撞擊聲、長時間電機嗡鳴或反複回零失敗，不應繼續強行啟動。反複嚐試可能加重機械磨損，甚至燒壞驅動板。
十一、案例總結
Particle Metrix ZetaView NTA 粒度分析儀開機軟件進不去、無法通過自檢，並出現 waiting for the stepper drives to stop timeout 報錯時，核心故障方向應鎖定在內部運動控製係統，而不是簡單認為電腦軟件損壞。
該故障的技術本質是：軟件在啟動自檢過程中向步進驅動係統發出動作指令後，未能在規定時間內獲得正常停止或到位反饋，導致初始化流程失敗。引發該問題的常見原因包括樣品池組件安裝異常、運動機構卡滯、導軌汙染、原點傳感器失效、步進電機驅動板故障、運動控製電源異常以及控製板通信異常。
正確的維修思路應遵循以下順序：
先確認報錯內容，再觀察電機動作；先排除樣品池和機械卡滯，再檢測傳感器；先測電源和線束，再判斷驅動板與控製板。
對於此類精密儀器，維修的目標不隻是讓軟件重新打開，而是要讓儀器完整通過 Cell Check、Auto Alignment、Optimize Focus 和標準樣品測試。隻有當運動係統、成像係統、樣品池狀態和數據重複性都恢複正常，才能認為設備真正修複。
在實際服務中，stepper drives timeout 是一個非常有價值的故障提示。它已經明確指出問題發生在運動控製鏈路，而不是單純的粒徑算法、激光信號或電腦係統。維修人員隻要圍繞“步進電機能否動作、機構能否回零、傳感器能否反饋、電源能否帶載、驅動板能否正常輸出”這幾個關鍵點排查，通常都能較快縮小故障範圍，並給出合理的維修方案。
